安装工程见证取样计划

见证取样计划

序言：为规范房屋建筑工程中涉及结构安全的试块、试件和材料的见证取样和送检制度，保证工程质量，根据《建设工程质量管理条例》规定“比例不得低于有关技术标准中规定应取样数量的30%，必须在建设单位或工程监理人员的见证下取样，并送至经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位”。

见证范围：○1用于承重结构的混凝土试块；○2用于承重墙体的砌筑砂浆试块；○3用于承重结构的钢筋及连接接头试件；○4用于承重墙的砖和混凝土小型砌块；○5用于拌制混凝土和砌筑的水泥；○6用于承重结构的混凝土中使用的掺加剂；○7地下、屋面、厕所间使用的防水材料；○8国家规定必须实行见证取样和送检的其它试块、试件和材料。

一、工程概况：本工程为框架结构,地上5层,半地下室1层,建筑面积为26947.5m2,建筑高度为23.99m.

二、工程材料:

钢 筋:HPB235级热轧钢筋,fy=210n/mm2;

HRB335级热轧钢筋,fy=300n/mm2;

混凝土:地下室底板、墙板采用C35P6级商品砼；标高±0.000—3.850采用C35的商品砼;3.850以上采用C30商品砼;过梁采用C25商品砼;

墙体材料:地下室内隔墙采用加气块,采用M5水泥砂浆;

±0.000以上外墙及电梯井道墙才采用MU10多孔砖,M7.5混合砂浆砌筑;内墙采用加气块M5混合砂浆砌筑.

水泥：采用普通硅酸盐水泥

防水材料:地下室外墙采用4mmSBS防水卷材,屋面防水采用4mmSBS.

三、计划见证取样相应位置及数量

1、商品砼

序号 标号 部位 方量 总组数 30% 备注 1 C35P6 基础及地下室 5000m3 50 15 抗渗10组

2 C35 一层梁、板、柱 800m3 8 3

3 C30 二层-五层梁、板、柱 3200m3 32 10

4 C20 过梁 150 10 3

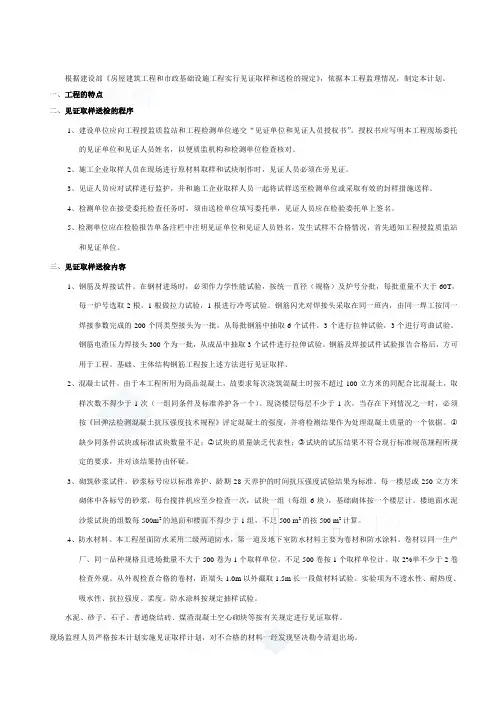

根据建设部《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》，依据本工程监理情况，制定本计划。

一、工程的特点

二、见证取样送检的程序

1、建设单位应向工程授监质监站和工程检测单位递交“见证单位和见证人员授权书”。授权书应写明本工程现场委托的见证单位和见证人员姓名，以便质监机构和检测单位检查核对。

2、施工企业取样人员在现场进行原材料取样和试块制作时，见证人员必须在旁见证。

3、见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位或采取有效的封样措施送样。

4、检测单位在接受委托检查任务时，须由送检单位填写委托单，见证人员应在检验委托单上签名。

5、检测单位应在检验报告单备注栏中注明见证单位和见证人员姓名，发生试样不合格情况，首先通知工程授监质监站和见证单位。

三、见证取样送检内容

1、钢筋及焊接试件。在钢材进场时，必须作力学性能试验，按统一直径（规格）及炉号分批，每批重量不大于60T，每一炉号选取2根，1根做拉力试验，1根进行冷弯试验。钢筋闪光对焊接头采取在同一班内，由同一焊工按同一焊接参数完成的200个同类型接头为一批，从每批钢筋中抽取6个试件，3个进行拉伸试验，3个进行弯曲试验。钢筋电渣压力焊接头300个为一批，从成品中抽取3个试件进行拉伸试验。钢筋及焊接试件试验报告合格后，方可用于工程。基础、主体结构钢筋工程按上述方法进行见证取样。

2、混凝土试件。由于本工程所用为商品混凝土，故要求每次浇筑混凝土时按不超过100立方米的同配合比混凝土，取样次数不得少于1次（一组同条件及标准养护各一个）。现浇楼层每层不少于1次。当存在下列情况之一时，必须按《回弹法检测混凝土抗压强度技术规程》评定混凝土的强度，并将检测结果作为处理混凝土质量的一个依据。○1缺少同条件试块或标准试块数量不足；○2试块的质量缺乏代表性；○3试块的试压结果不符合现行标准规范规程所规定的要求，并对该结果持由怀疑。

见证取样送检计划

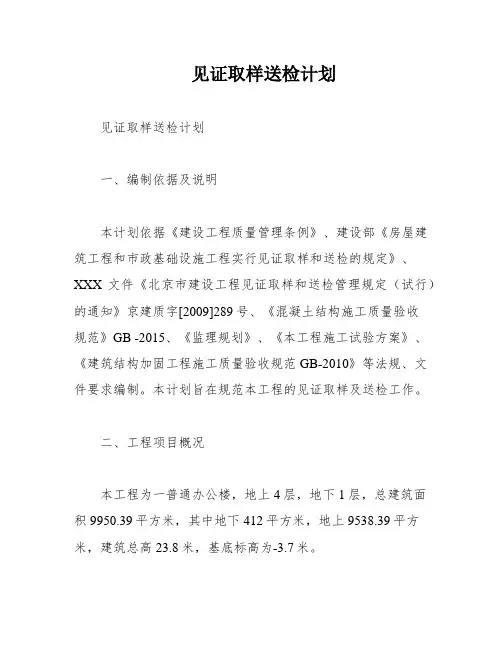

见证取样送检计划

一、编制依据及说明

本计划依据《建设工程质量管理条例》、建设部《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》、XXX文件《北京市建设工程见证取样和送检管理规定（试行）的通知》京建质字[2009]289号、《混凝土结构施工质量验收规范》GB -2015、《监理规划》、《本工程施工试验方案》、《建筑结构加固工程施工质量验收规范GB-2010》等法规、文件要求编制。本计划旨在规范本工程的见证取样及送检工作。

二、工程项目概况

本工程为一普通办公楼，地上4层，地下1层，总建筑面积9950.39平方米，其中地下412平方米，地上9538.39平方米，建筑总高23.8米，基底标高为-3.7米。

三、见证取样和送检的范围、程序

本工程的见证取样和送检范围包括混凝土、钢筋、砖石、木材、水泥等材料的取样和送检。具体程序为：根据现场进场材料的批次和数量与组、批规定相结合进行见证取样。

四、见证人员的基本要求和职责

见证人员应当具有从事本工程见证取样和送检工作所需的资格和能力，熟悉相关法规、文件要求和技术标准。他们的职责包括：现场见证取样、提交送检材料、监督送检过程、参与送检结果的评定等。

五、本工程的见证取样和送检材料内容

本工程的见证取样和送检材料包括混凝土、钢筋、砖石、木材、水泥等材料的取样和送检。取样应当符合相关技术标准。

六、本工程见证取样和送检的试块、试件等材料的取样制作要求

本工程见证取样和送检的试块、试件等材料的取样制作应当符合相关技术标准，取样点应当选择具有代表性的部位，取样数量应当满足检测要求。

七、混凝土结构实体检验计划

本工程混凝土结构实体检验计划应当包括混凝土强度检验、钢筋混凝土构件的尺寸、形状、位置、数量、质量等检验。检验应当符合相关技术标准。

本文是一份建筑结构设计概况，主要包括建筑的高度、层数、墙体结构、地基情况、钢筋等级等信息。在进行格式修正和删除明显有问题的段落后，可以对每段话进行小幅度的改写，以使其更加清晰易懂。

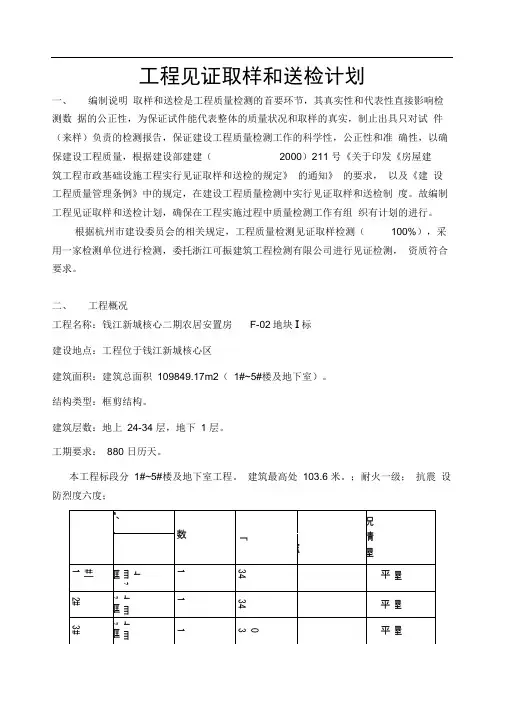

工程见证取样和送检计划

一、 编制说明 取样和送检是工程质量检测的首要环节，其真实性和代表性直接影响检测数 据的公正性，为保证试件能代表整体的质量状况和取样的真实，制止出具只对试 件（来样）负责的检测报告，保证建设工程质量检测工作的科学性，公正性和准 确性，以确保建设工程质量，根据建设部建建（ 2000）211 号《关于印发《房屋建

筑工程市政基础设施工程实行见证取样和送检的规定》 的通知》 的要求， 以及《建 设工程质量管理条例》中的规定，在建设工程质量检测中实行见证取样和送检制 度。故编制工程见证取样和送检计划，确保在工程实施过程中质量检测工作有组 织有计划的进行。

根据杭州市建设委员会的相关规定，工程质量检测见证取样检测（ 100%），采

用一家检测单位进行检测，委托浙江可振建筑工程检测有限公司进行见证检测， 资质符合要求。

二、 工程概况

工程名称：钱江新城核心二期农居安置房 F-02地块I标

建设地点：工程位于钱江新城核心区

建筑面积：建筑总面积 109849.17m2（ 1#~5#楼及地下室）。

结构类型：框剪结构。

建筑层数：地上 24-34 层，地下 1 层。

工期要求： 880 日历天。

本工程标段分 1#~5#楼及地下室工程。 建筑最高处 103.6 米。；耐火一级； 抗震 设防烈度六度；

Z-

、

/ 数 「

况

情

屋

2 m z(\

#| 1 亠目7 框 1 34

屋 平

2# 亠目7

框 1 34

屋 平

3# 亠目7

框 1 O 3

屋 平

4# 亠目7 框 1 34 屋

平

5# 亠目7

框 1 31

屋 平

- 厶

屋

土

植

混凝土强度等级：1#楼基础垫层C15,底板、承台、基础梁均为C35;地下室〜 二层墙柱为C40,梁板为C35;三层〜八层墙柱为 C35,梁板为C30;九层〜十九层墙 柱为C30,梁板为C25;二十层以上墙柱为 C25,梁板为C25;构造柱为C20.本工程砌 体采用土 0.000以下为MU10粘土多孔砖，M5混合砂浆砌筑，土 0.000以上外墙及 注明粘土多孔砖的采用
