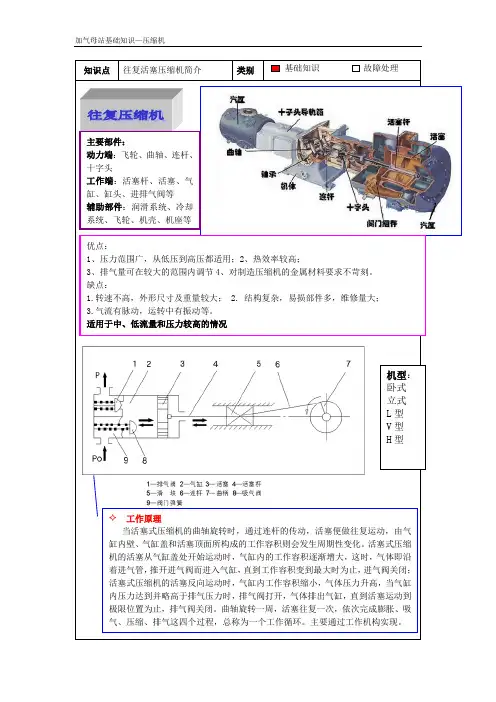

加气母站基础知识—压缩机
知识点 往复活塞压缩机简介 类别 基础知识 故障处理
工作原理
当活塞式压缩机的曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。曲轴旋转一周，活塞往复一次，依次完成膨胀、吸气、压缩、排气这四个过程，总称为一个工作循环。主要通过工作机构实现。 主要部件：
动力端：飞轮、曲轴、连杆、十字头
工作端：活塞杆、活塞、气缸、缸头、进排气阀等
辅助部件：润滑系统、冷却系统、飞轮、机壳、机座等
优点：
1、压力范围广，从低压到高压都适用；2、热效率较高；
3、排气量可在较大的范围内调节4、对制造压缩机的金属材料要求不苛刻。
缺点：
1.转速不高，外形尺寸及重量较大； 2. 结构复杂，易损部件多，维修量大；
3.气流有脉动，运转中有振动等。
适用于中、低流量和压力较高的情况
机型：
卧式
立式
L型
V型
H型 加气母站基础知识—压缩机
知识点 往复活塞压缩机气缸部件 类别 基础知识 故障处理
冷却方式 风冷 风冷式气缸一般用于小型低压移动式压缩机。它的结构简单，重量轻。靠气缸外所铸环向或纵向散热片强化散热
水冷 大部分压缩机的气缸用水冷却，铸铁气缸可铸成有冷却水道的双层壁或三层壁结构。冷却水道包围着气缸工作客积，阀室及填料函。多层气缸冷却般果好，但铸造较困难
混冷
自然冷却
作用方式 单作用 活塞一侧工作腔工作的气缸，
双作用 活塞两侧工作腔都工作的气缸，两个工作腔是同一级

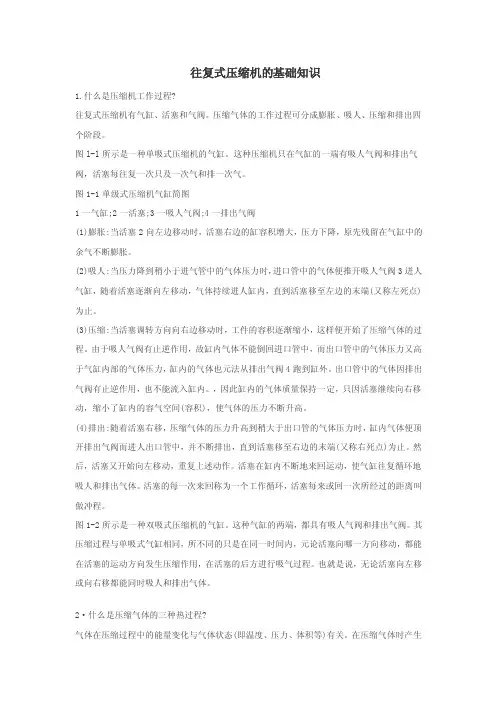

往复式压缩机的基础知识
1.什么是压缩机工作过程?
往复式压缩机有气缸、活塞和气阀。压缩气体的工作过程可分成膨胀、吸人、压缩和排出四
个阶段。
图l-l所示是一种单吸式压缩机的气缸。这种压缩机只在气缸的一端有吸人气阀和排出气
阀，活塞每往复一次只及一次气和排一次气。
图1-1单级式压缩机气缸简图
1一气缸;2一活塞;3一吸人气阀;4一排出气阀
(1)膨胀:当活塞2向左边移动时，活塞右边的缸容积增大，压力下降，原先残留在气缸中的
余气不断膨胀。
(2)吸人:当压力降到稍小于迸气管中的气体压力时，进口管中的气体便推开吸人气阀3迸人
气缸，随着活塞逐渐向左移动，气体持续迸人缸内，直到活塞移至左边的末端(又称左死点)
为止。
(3)压缩:当活塞调转方向向右边移动时，工件的容积逐渐缩小，这样便开始了压缩气体的过
程。由于吸人气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中的气体压力又高
于气缸内部的气体压力，缸内的气体也元法从排出气阀4跑到缸外。出口管中的气体因排出
气阀有止逆作用，也不能流入缸内。，因此缸内的气体质量保持一定，只因活塞继续向右移
动，缩小了缸内的容气空间(容积)，使气体的压力不断升高。
(4)排出:随着活塞右移，压缩气体的压力升高到稍大于出口管的气体压力时，缸内气体便顶
开排出气阀而进人出口管中，并不断排出，直到活塞移至右边的末端(又称右死点)为止。然
后，活塞又开始向左移动，重复上述动作。活塞在缸内不断地来回运动，使气缸往复循环地
吸人和排出气体。活塞的每一次来回称为一个工作循环，活塞每来或回一次所经过的距离叫
做冲程。
图1-2所示是一种双吸式压缩机的气缸。这种气缸的两端，都具有吸人气阀和排出气阀。其
压缩过程与单吸式气缸相同，所不同的只是在同一时间内，元论活塞向哪一方向移动，都能
在活塞的运动方向发生压缩作用，在活塞的后方进行吸气过程。也就是说，无论活塞向左移
或向右移都能同时吸人和排出气体。
2²什么是压缩气体的三种热过程?
1 离心式压缩机
一、离心式压缩机的发展概况
离心式压缩机是透平式压缩机的一种，具有处理气量大，体积小，结构简单，运转平稳，维修方便以及气体不受污染等特点。随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心压缩机的应用范围大为扩展，以致在很多场合可取代往复活塞式压缩机。
二、离心压缩机的工作原理和基本结构
1、工作原理
一般说，提高气体压力的主要目标就是增加单位容积内气体分子的数量，也就是缩短气体分子与分子之间的距离。为了达到这个目标，除了采用挤压元件来挤压气体的容积式压缩方法以外，还有一种用气体动力学的方法，即利用机器的作功元件（高速回转的叶轮）对气体作功，使气体在离心力场中压力得到提高，同时动能也大为增加，随后在扩流道中流动时这部分功能又转变为静压能，而使气体压力进一步提高，这就是离心式压缩机的工作原理或增压原理。
2、基础结构
下面分别叙述压缩机流道中各组成部分（或称为通流元件）的作用。
吸气室：压缩机每段的第1级入口都设有吸气室，其作用是将气体从进气管均匀地导入叶轮的入口以减小气体进入时的流动损失。
叶轮：叶轮是离心压缩机中最重要的一个部件，驱动机的机械即通过此高速回转的叶轮叶片对气体作功而使气体获得能量，它是压缩机中唯一的作动部件，故亦称工作轮。叶轮一般是由轮盖、轮盘和叶片组成的闭式叶轮，也没有轮盖的半开式叶轮。
扩压器：气体从叶轮流出时，具有很高的速度，为了使这部分速度能尽可能地转化为压力能，在叶轮外缘的周围设置了流通截面逐渐扩大的流通空间，这就是扩压器。扩压器是由前后隔板组成的环形通道。其中不装叶片的称为无叶扩压器，装有叶片的称为叶片扩压器。
弯道：为了把从扩压器流出来的气体引导到下一级去进行再压缩，在扩压器外围设置了使气体由离心方向改变为向心方向的环形通道，称为弯道。弯道是由隔板和气缸内壁组成的环形空间。
压缩机培训课件课件
压缩机培训课件
一、概述
本文将向您介绍压缩机的相关知识和技能，包括理论和实践两个方面。通过对本文的学习，您将了解压缩机的原理、结构、运行和维护等方面的知识，以及在实际应用中的常见问题和解决方法。
二、关键词
1.压缩机 2.原理 3.结构 4.运行 5.维护 6.常见问题 7.解决方法
三、详细讲解
1.压缩机原理
压缩机是一种能够将气体压缩并提高其压力的机器。压缩机的原理是基于物理学中的能量守恒定律和气体状态方程。通过机械运动，将气体压缩成高压状态，从而提高其能量密度。
2.压缩机结构
压缩机的结构主要由转子、定子、轴承、密封件和润滑系统等组成。转子是压缩机的核心部件，它由叶轮和转轴组成，叶轮上分布着多个叶片。定子是压缩机的固定部件，它通常包括进气口、排气口和外壳等部分。轴承和密封件是保证压缩机正常运转的重要部件，而润滑系统则是保证压缩机长期稳定运行的关键。
3.压缩机运行
压缩机的运行是根据工艺需求和气体流量来调整转子的转速和方向。在正常运行状态下，压缩机能够将低压的气体吸入，经过压缩后变成高压气体，然后通过管道输送到需要的场所。压缩机的运行需要消耗大量的能量，因此需要进行有效的节能和优化控制。
4.压缩机维护
压缩机的维护包括日常检查、定期维护和故障排除等方面。日常检查主要是检查机器的运行状态、润滑情况、温度和振动等情况。定期维护则是根据压缩机的使用情况和维修记录，制定相应的维护计划，包括更换密封件、清洗油过滤器、更换润滑油等。故障排除则是针对压缩机出现的故障进行诊断和修复。
5.常见问题及解决方法
压缩机在日常运行中可能会出现一些常见问题，如漏气、过热、振动等。针对这些问题，需要采取相应的解决方法，如更换密封件、增加散热设备、调整转子的平衡等。同时，在日常维护中也需要采取预防措施，如定期更换润滑油和过滤器等，以减少压缩机的故障发生率。
四、总结 本文介绍了压缩机的相关知识和技能，包括原理、结构、运行和维护等方面的内容。通过对这些内容的了解，我们可以更好地掌握压缩机的操作和维护方法，提高压缩机的运行效率和使用寿命。同时，我们也可以针对压缩机的常见问题采取相应的解决方法，以确保压缩机的正常运转。
