电子电路基础知识〔转贴〕

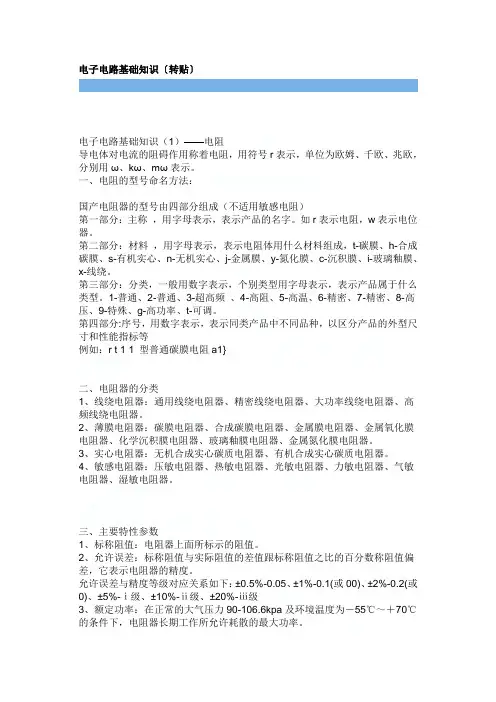

电子电路基础知识（1）——电阻 m,u w0xhxa i*aq?c]
导电体对电流的阻碍作用称着电阻，用符号r表示，单位为欧姆、千欧、兆欧，分别用ω、kω、mω表示。
一、电阻的型号命名方法： qznb
mog o'|r#vk
国产电阻器的型号由四部分组成（不适用敏感电阻）
第一部分：主称 ，用字母表示，表示产品的名字。如r表示电阻，w表示电位器。
第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，t-碳膜、h-合成碳膜、s-有机实心、n-无机实心、j-金属膜、y-氮化膜、c-沉积膜、i-玻璃釉膜、x-线绕。 《家电维修》技术论坛"w5c;y$w/a0f`:k
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、g-高功率、t-可调。 m1@{/of2t^1v
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等
例如：r t 1 1 型普通碳膜电阻a1} |技术交流|资料下载|图书杂志|家电资讯2a@#i#k n
0j/j:x qm
二、电阻器的分类
1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 h1d+vg,v#l&^y+g
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 《家电维修》技术论坛4e#y$^'l
2.1电阻
电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

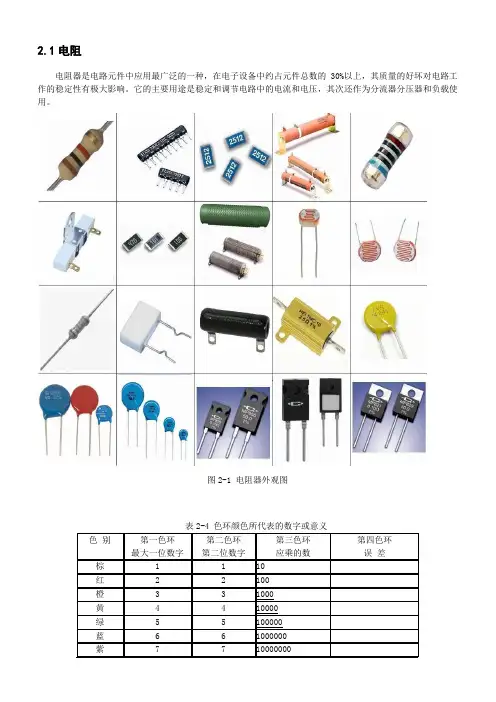

图2-1 电阻器外观图
表2-4 色环颜色所代表的数字或意义
色 别 第一色环
最大一位数字 第二色环
第二位数字 第三色环
应乘的数 第四色环
误 差
棕 1 1 10
红 2 2 100
橙 3 3 1000
黄 4 4 10000
绿 5 5 100000
蓝 6 6 1000000
紫 7 7 10000000 灰 8 8 100000000
白 9 9 1000000000
黑 0 0 1
金 0.1 ±5%
银 0.01 ±10%
无色 ±20%
示例
1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图2-4（a）的电阻为27000Ω±0.5%。
2）精密度电阻器的色环标志用五个色环表示。第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2-4（b）的电阻为17.5Ω±1%
（a）表示27000Ω±5% （b）表示17.5Ω±1%
图2-4 电阻标识
2.1.3 命名方法
根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。它们的型号及意义见下表。
表2-6 电阻器的型号命名法
第一部分 第二部分 第三部分 第四部分
用字母表示主称 用字母表示材料 用数字或字母表示特征 序号
符号 意义 符号 意义 符号 意义

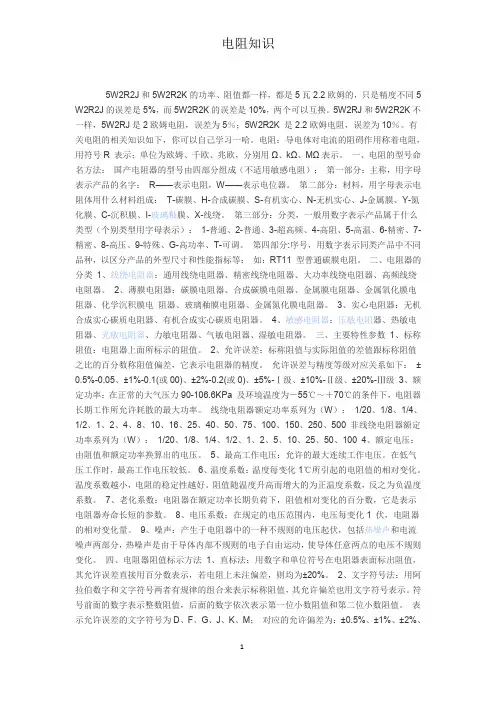

电阻知识
1
5W2R2J和5W2R2K的功率、阻值都一样，都是5瓦2.2欧姆的，只是精度不同5W2R2J的误差是5%，而5W2R2K的误差是10%，两个可以互换。5W2RJ和5W2R2K不一样，5W2RJ是2欧姆电阻，误差为5％；5W2R2K 是2.2欧姆电阻，误差为10％。有关电阻的相关知识如下，你可以自己学习一哈。电阻：导电体对电流的阻碍作用称着电阻，用符号R 表示；单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ表示。 一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻）； 第一部分：主称，用字母表示产品的名字： R——表示电阻，W——表示电位器。 第二部分：材料，用字母表示电阻体用什么材料组成： T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。 第三部分：分类，一般用数字表示产品属于什么类型（个别类型用字母表示）： 1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。 第四部分:序号，用数字表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等： 如：RT11 型普通碳膜电阻。 二、电阻器的分类 1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电 阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。 4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 三、主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差与精度等级对应关系如下： ±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa 及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）： 1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）： 1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。 7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 8、电压系数：在规定的电压范围内，电压每变化1 伏，电阻器的相对变化量。 9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。 四、电阻器阻值标示方法 1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。 2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。 表示允许误差的文字符号为D、F、G、J、K、M； 对应的允许偏差为：±0.5%、±1%、±2%、电阻知识

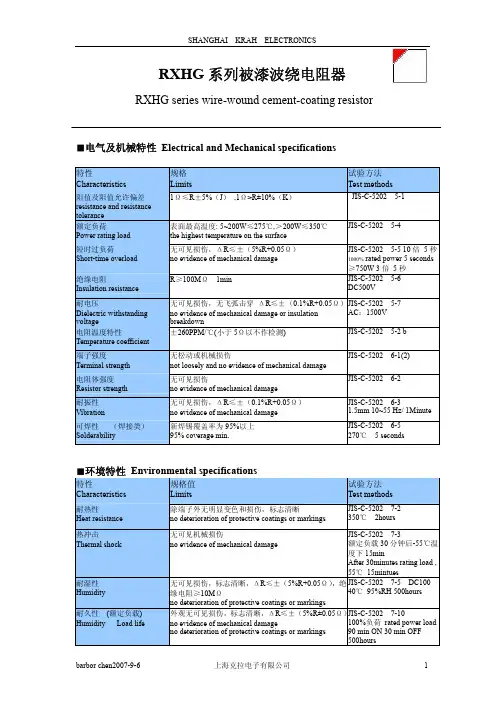

SHANGHAI KRAH ELECTRONICS
RXHG系列被漆波绕电阻器
RXHG series wire-wound cement-coating resistor
barbor chen2007-9-6 上海克拉电子有限公司 1 ■电气及机械特性 Electrical and Mechanical specifications 特性
Characteristics 规格
Limits 试验方法
Test methods
阻值及阻值允许偏差
resistance and resistance tolerance 1Ω≤R±5%（J） ,1Ω>R±10%（K） JIS-C-5202 5-1
额定负荷
Power rating load 表面最高温度: 5~200W≤275℃,＞200W≤350℃
the highest temperature on the surface JIS-C-5202 5-4
短时过负荷
Short-time overload 无可见损伤，ΔR≤±（5%R+0.05Ω）
no evidence of mechanical damage JIS-C-5202 5-5 10倍 5秒
1000% rated power 5 seconds
≥750W 3倍 5秒
绝缘电阻
Insulation resistance R≥100MΩ 1min JIS-C-5202 5-6
DC500V
耐电压
Dielectric withstanding voltage 无可见损伤，无飞弧击穿 ΔR≤±（0.1%R+0.05Ω）
no evidence of mechanical damage or insulation breakdown JIS-C-5202 5-7
AC：1500V
电阻温度特性
Temperature coefficient ±260PPM/℃(小于5Ω以不作检测) JIS-C-5202 5-2 b
