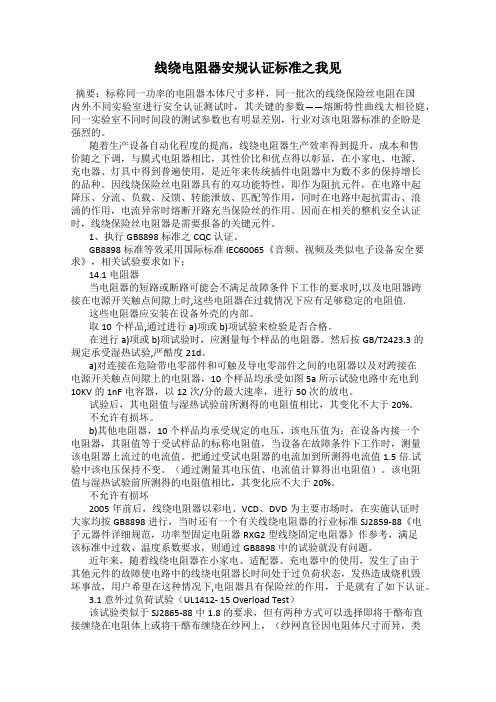

线绕电阻器安规认证标准之我见摘要:标称同一功率的电阻器本体尺寸多样,同一批次的线绕保险丝电阻在国内外不同实验室进行安全认证测试时,其关键的参数——熔断特性曲线大相径庭,同一实验室不同时间段的测试参数也有明显差别,行业对该电阻器标准的企盼是强烈的。
随着生产设备自动化程度的提高,线绕电阻器生产效率得到提升,成本和售价随之下调,与膜式电阻器相比,其性价比和优点得以彰显,在小家电、电源、充电器、灯具中得到普遍使用,是近年来传统插件电阻器中为数不多的保持增长的品种。
因线绕保险丝电阻器具有的双功能特性,即作为阻抗元件,在电路中起降压、分流、负载、反馈、转能泄放、匹配等作用,同时在电路中起抗雷击、浪涌的作用,电流异常时熔断开路充当保险丝的作用。
因而在相关的整机安全认证时,线绕保险丝电阻器是需要报备的关键元件。
1、执行GB8898标准之CQC认证。
GB8898标准等效采用国际标准IEC60065《音频、视频及类似电子设备安全要求》,相关试验要求如下:14.1电阻器当电阻器的短路或断路可能会不满足故障条件下工作的要求时,以及电阻器跨接在电源开关触点间隙上时,这些电阻器在过载情况下应有足够稳定的电阻值.这些电阻器应安装在设备外壳的内部。
取10个样品,通过进行a)项或b)项试验来检验是否合格。
在进行a)项或b)项试验时,应测量每个样品的电阻器。
然后按GB/T2423.3的规定承受湿热试验,严酷度21d。
a)对连接在危险带电零部件和可触及导电零部件之间的电阻器以及对跨接在电源开关触点间隙上的电阻器,10个样品均承受如图5a所示试验电路中充电到10KV的1nF电容器,以12次/分的最大速率,进行50次的放电。
试验后,其电阻值与湿热试验前所测得的电阻值相比,其变化不大于20%。
不允许有损坏。
b)其他电阻器,10个样品均承受规定的电压,该电压值为:在设备内接一个电阻器,其阻值等于受试样品的标称电阻值,当设备在故障条件下工作时,测量该电阻器上流过的电流值。
色环电阻识别方法识别方法1.识别顺序色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。
但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:技巧1:先找标志误差的色环,从而排定色环顺序。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2:棕色环是否是误差标志的判别。
棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。
在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×100Ω=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω,误差为1%。
显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
2.识别大小普通电阻:四色环电阻:第一色环是十位数,第二色环是个位数,第三色环是应乘颜色次幂颜色次,第四色环是误差率例子:棕红红金其阻值为12×102=1.2K 误差为±5%误差表示电阻数值,在标准值1200上下波动(5%×1200)都表示此电阻是可以接受的,即在1140-1260之间都是好的电阻。
精密电阻:五色环电阻:红红黑棕金五色环电阻最后一环为误差,前三环数值乘以第四环的10颜色次幂颜色次,其电阻为220×101=2.2K 误差为±5%第一色环是百位数,第二色环是十位数,第三色环是个位数,第四色环是应乘颜色次幂颜色次,第五色环是误差率。
电阻详细讲解导电体对电流的阻碍作用称着电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、kΩ、MΩ表示。
一、电阻的型号命名方法:国产电阻器的型号由四部分组成不适用敏感电阻) 第一部分:主称,用字母表示,表示产品的名字。
如R表示电阻,W表示电位器。
第二部分:材料,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等例如:R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值:电阻器上面所标示的阻值。
2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。
允许误差与精度等级对应关系如下:±%-、±1%-或00)、±2%-或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率:在正常的大气压力及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压:由阻值和额定功率换算出的电压。
电子元器件基础知识——电阻的分类及参数一、电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)1、主称,用字母表示,表示产品的名字:如R表示电阻,W表示电位器。
2、材料,用字母表示,表示电阻体用什么材料组成:T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
3、分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型:1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
4、序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等:例如:R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值:电阻器上面所标示的阻值。
标称阻值2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。
允许误差与精度等级对应关系如下:允许误差等级注:0.5%即±0.5%,其他同理3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压:由阻值和额定功率换算出的电压。
●品名(PART NUMBER )依据其种类,分别标明型号、额定功耗、精度、标称阻值和形状。
ACCORDING TO THE TYPES OF RESISTORS,THE POWER RATED, RESISTANCE●使用环境温度:-55℃~+125℃Operating ambient temperature-55℃~+125℃ ●FEATURES ● 特性◎ Super heat dissipation,small linear ◎ 耐热性优,电阻温度系数TCRtemperature coefficient. 小,呈直线变化◎ Instant overload capability,low noise ◎ 短时间超负载,低噪音,阻值wifhout annual shift on nesistance unlue 精度无变化◎ Flameproof,light weight paint Color ◎ 不燃性,重量轻,涂漆颜色为Of Fwhite Noncombustible 灰白色,不燃性面漆● KNP/RX21线绕阻燃涂漆电阻器结构图● KNP/RX21 WIREWOUND NONFLAME RESISTORS CONSTRUCTION2● 外形尺寸DIMENSIONS● 降功耗曲线WIREWOUND RESISTORS POWER DERATING CURVE3●性能 CHARACTERISTICS●包装方法PACKING:4●性能测试方法:PERFORMANCE TEST METHODS5●性能测试方法:PERFORMANCE TEST METHODS●》适用标准Standard: GB/T5729-2003 (IEC115-1) ● GB5732-85;6。
