三峡大学电力系统分析试卷

一. 计算题

例2-6 已知)52.63j08.4(TZ， 10110/11k试求出图中变压器不含励磁支路的Ⅱ型等值电路。

解：变压器阻抗折算到高电压侧时，含理想变压器的等值电路示于图，因此图中各支路阻抗为

)52.63j408.0(1052.63j08.4kZT，).0587j453.0(10-152.63j08.41kZT

).7060j0453..0(1)-10(1052.63j08.4)1(kkZT

例2-8 试计算如图所示输电系数各元件电抗的标幺值。已知各元件的参数如下，发电机SG(N)=30MV．A，VG（N）=10.5kV，XG（N）=0.26；变压器T-1 ST1(N)=31.5MV．A，VS%=10.5，kT1=10.5/121；变压器T-2 ST2(N)=15MVA，VS%=10.5，kT2=110/6.6；电抗器 VR(N)=6kV，IR(N)=0.3kA，XR%=5；架空线路长80km，每公里电抗为0.4Ω；电缆线路长2.5km，每公里电抗为0.08Ω。

解：首先选择基准值，取全系统的基准功率SB=100MV．A。

121kVkV121/5.1015.101VV)ⅡⅠ(B)ⅠB()ⅡB(k7.26kV(110/6.6)1121kV)6.6/110()121/5.10(15.101V1VV)ⅢⅡ(B)ⅡⅠ(B)ⅠB()ⅢⅡ(B)ⅡB()ⅢB(kkk

各元件电抗的标幺值为

87.05.10100305.1026.0VSSVXX222)ⅠB(BG(N)2G(N)G(B)*G(B)*1x

33.05.101005.315.101005.10VSSV100%VX222)ⅠB(BT1(N2)2)ⅠT1(NST1(B)*2x

22.0121100804.0VSXX22)ⅡB(BLL(B)*3x

自测题（一）—电力系统的基本知识

一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）

1、对电力系统的基本要求是（

）。

A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；

B、保证对用户的供电可靠性和电能质量；

C、保证对用户的供电可靠性，提高系统运行的经济性；

D、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A、一级负荷； B、二级负荷； C、三级负荷； D、特级负荷。

3、对于供电可靠性，下述说法中正确的是（ ）。

A、所有负荷都应当做到在任何情况下不中断供电；

B、一级和二级负荷应当在任何情况下不中断供电；

C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；

D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A、电压偏移、频率偏移、网损率；

B、电压偏移、频率偏移、电压畸变率；

C、厂用电率、燃料消耗率、网损率；

D、厂用电率、网损率、电压畸变率

5、用于电能远距离输送的线路称为（ ）。

A、配电线路； B、直配线路；

C、输电线路； D、输配电线路。

6、关于变压器，下述说法中错误的是（ ）

A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；

B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；

C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；

D、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A、燃料消耗率、厂用电率、网损率；

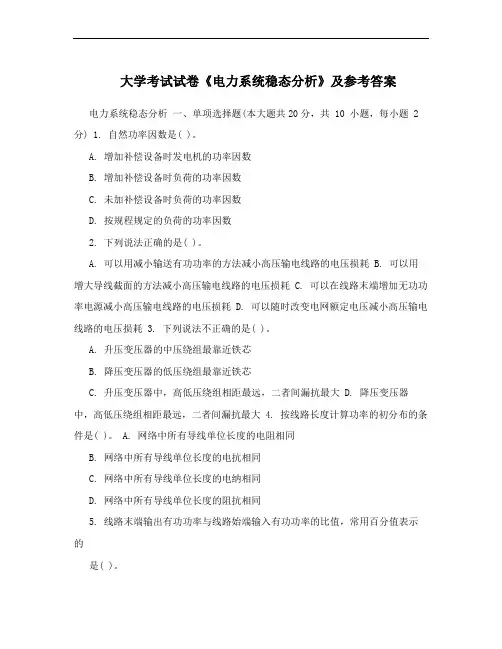

大学考试试卷《电力系统稳态分析》及参考答案

电力系统稳态分析 一、单项选择题(本大题共20分，共 10 小题，每小题 2

分) 1. 自然功率因数是( )。

A. 增加补偿设备时发电机的功率因数

B. 增加补偿设备时负荷的功率因数

C. 未加补偿设备时负荷的功率因数

D. 按规程规定的负荷的功率因数

2. 下列说法正确的是( )。

A. 可以用减小输送有功功率的方法减小高压输电线路的电压损耗 B. 可以用增大导线截面的方法减小高压输电线路的电压损耗 C. 可以在线路末端增加无功功率电源减小高压输电线路的电压损耗 D. 可以随时改变电网额定电压减小高压输电线路的电压损耗 3. 下列说法不正确的是( )。

A. 升压变压器的中压绕组最靠近铁芯

B. 降压变压器的低压绕组最靠近铁芯

C. 升压变压器中，高低压绕组相距最远，二者间漏抗最大 D. 降压变压器中，高低压绕组相距最远，二者间漏抗最大 4. 按线路长度计算功率的初分布的条件是( )。 A. 网络中所有导线单位长度的电阻相同

B. 网络中所有导线单位长度的电抗相同

C. 网络中所有导线单位长度的电纳相同

D. 网络中所有导线单位长度的阻抗相同

5. 线路末端输出有功功率与线路始端输入有功功率的比值，常用百分值表示的

是( )。

A. 输电效率

B. 最大负荷利用小时数

C. 线损率

D. 网损率

6. 电力线路的波阻抗是( )。

A. 阻抗

B. 纯电阻

C. 纯电抗

D. 纯电纳

7. 双绕组变压器的电纳( )。

A. 可由空载损耗计算

B. 可由短路电压百分值计算

C. 可由短路损耗计算

D. 可由空载电流百分值计算

8. 中性点不接地系统中有一相直接接地时有( )。 A. 接地相的电流减小，非接地相对地电压不变 B. 接地相的电流增大，非接地相对地电压升高 C. 接地相的电流不变，非接地相对地电压降低 D. 接地相的电流为零，非接地相对地电压升高

1 电力系统电力系统分析题库三试卷(练习题库)

1、 最大负荷利用小时数， 越小越好。

2、 不接地系统的供电可靠性比直接接地系统的供电可靠性差。

3、 中性点不接地系统， 发生单相接地后， 三相线电压仍然对称。

4、 中性点直接接地系统相对而言， 绝缘水平要求低， 但供电可靠性高。

5、 稳态指的是电力系统正常的、 相对静止的运行状态。 严格来说， 电力系统无时无刻不处于过渡状态。

6、 中性点不接地系统一般适用在 35kV 及以下系统。

7、 标准交流电的波形应该是方波。

8、 架空线三相换位的目的是改善导线周围的电磁场分布， 减小线路电抗。

9、 架空线三相换位的目的是改善导线周围的电磁场分布， 减小线路电纳。

10、 变电站装中（2） 代表两相接地短路类型。

91、 在变压器的参数计算中， 用短路试验特性数据求的是电阻和电纳。

92、 对电力系统并列运行的暂态稳定性而言， 最不利的短路故障是三相短路。

93、 线路电压损耗是指线路的始末端电压数值差。

94、 采用分裂导线可以实现减小电抗。

95、 供电支路首末两端电压的相量差称为电压降落。

96、 一般情况， 线路的负序电抗小于正序电抗。

97、 三相短路的附加电抗等于零。 2 98、 目前在架空输电线路上应用最广的导线是钢芯铝绞线。

99、 电力系统频率主要取决于系统无功功率。

100、 两端电源电网初步功率分布计算的目的是确定功率损耗。
