电力系统分析试卷A答案doc资料

自测题（一）—电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性，下述说法中正确的是（ ）。

A 、所有负荷都应当做到在任何情况下不中断供电； B 、一级和二级负荷应当在任何情况下不中断供电； C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。

2008—2009学年(xu éni án) 第 2 学期(xu éq ī) 《 电力系统分析 》课程(k èch éng)考试试卷( A 卷)专业：电气工程自动化 年级：06 考试(k ǎosh ì)方式：开卷 学分：5.5 考试时间：120 分钟一、 填空题: (每空1分，共 25分)1、在纯电抗(di ànk àng)元件中，元件两端存在 电压(di àny ā)幅值 是传送无功功率的条件(ti áoji àn)，元件两端存在 电压(di àny ā)相角差 是传送(chu án s òn ɡ)有功功率的条件。

2、挂接在10kv 电网上的发电机的额定电压应为 10.5 KV ，该电压等级的平均额定电压为 10.5 KV 。

3、假定变压器为Y0/△接法，如果在Y0侧的中性点与地之间串联电抗Xn ，则其零序电抗会增加 3Xn ，而如果在△侧绕组中串联电抗Xn ，则其零序电抗会增加 1/3Xn 。

4、所谓短路，是指 一切不正常的相与相 或 相与地 发生通路的情况。

5、理想同步发电机由 6 个绕组构成，数学模型共有 18 个未知数。

6、电能的质量指标是以电压、波形和频率来衡量的。

7、中枢点的调压方式分为三类，分别为逆调压、顺调压、和恒调压（常调压）。

8、两相短路接地的复合序网是三序网___并联___。

9、N个节点的电力系统，其节点导纳矩阵为___N______阶。

10、架空输电线空载时，末端电压比首端电压___高______。

11．电力系统的接线方式按供电可靠性分为：无备用、有备用。

12. 变压器π型等值电路中，两个并联阻抗的符号相反，负号出现在电压等级高的一侧。

13、电力网的功率分布和电压计算称为电力网的潮流计算。

二、简答题: （共25分)1、什么派克变换？试简述派克变换的作用与意义（8分）答：派克(pai kè)变换派克变换是一种线性变换；从物理意义(yìyì)上理解，它将观察者的角度从静止的定子绕组转移到随转子一同旋转的转子上，从而使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步电机的原始方程。

电力系统分析测试题（含参考答案）一、单选题（共137题，每题1分，共137分）1.架空输电线路采用分裂导线的目的是（）。

A、改善输电线路的电晕条件。

B、减小线路电抗；C、减小线路电阻；D、增大线路电纳；正确答案：B2.在短路冲击电流的工程计算中，常常需要选定短路冲击系数Kim数值。

当在发电机机端短路时，对发电机而言，其短路冲击系数Kim应取为（）。

A、1.95B、1.85C、1.8D、1.9正确答案：D3.单相接地短路时，故障处故障相短路电流与正序分量电流的关系是（）。

A、故障相短路电流为正序分量电流的B、故障相短路电流为正序分量电流的3倍；C、故障相电流等于正序分量电流。

正确答案：B4.电力系统的基本技术参数不包括：A、频率B、电流C、电压D、畸变率正确答案：D5.500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路轻载时末端电压降低。

B、防止输电线路重载时末端电压降低；C、防止输电线路轻载时末端电压升高；正确答案：C6.如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有、，当发电厂有功负荷增大时，应首先增加出力的发电机组是（）。

A、4号机组。

B、2号机组；C、3号机组；D、1号机组；正确答案：D7.在无功电源并不缺乏的电力系统中，关于是否需要增加无功补偿装置，下述说法中正确的是（）。

A、绝对不应增加无功补偿装置；B、可以增加无功补偿装置，但应遵守最优网损微增率准则；C、可以增加无功补偿装置，但应遵守等网损微增率准则；D、应增加无功补偿装置，直到各节点的网损微增率均为正值为止。

正确答案：B8.线路始端的额定电压为线路额定电压的（）.A、105%B、110%C、100%D、95%正确答案：B9.系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、大电流接地B、不接地C、部分接地D、直接接地正确答案：C10.电力系统潮流计算时，平衡节点的待求量是（）。

A、节点电压相角和发电机无功功率。

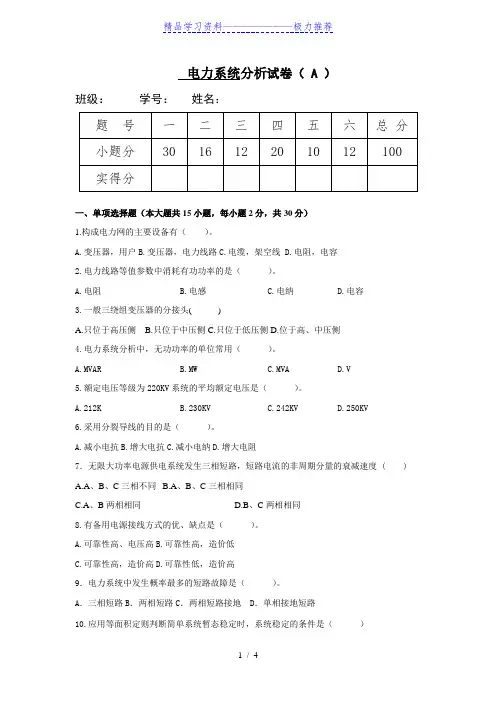

电力系统分析试卷（ A ）班级：学号：姓名：一、单项选择题（本大题共15小题，每小题2分，共30分）1.构成电力网的主要设备有（）。

A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容2.电力线路等值参数中消耗有功功率的是（）。

A.电阻B.电感C.电纳D.电容3.一般三绕组变压器的分接头( )A.只位于高压侧B.只位于中压侧C.只位于低压侧D.位于高、中压侧4.电力系统分析中，无功功率的单位常用（）。

A.MVARB.MWC.MVAD.V5.额定电压等级为220KV系统的平均额定电压是（）。

A.212KB.230KVC.242KVD.250KV6.采用分裂导线的目的是（）。

A.减小电抗B.增大电抗C.减小电纳D.增大电阻7．无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度 ( ) A.A、B、C三相不同 B.A、B、C三相相同C.A、B两相相同D.B、C两相相同8.有备用电源接线方式的优、缺点是（）。

A.可靠性高、电压高B.可靠性高，造价低C.可靠性高，造价高D.可靠性低，造价高9．电力系统中发生概率最多的短路故障是（）。

A．三相短路B．两相短路C．两相短路接地D．单相接地短路10.应用等面积定则判断简单系统暂态稳定时，系统稳定的条件是（）A．加速面积大于减速面积B．加速面积小于减速面积C．加速面积为无限大D．减速面积为零11．中性点经消弧线圈接地的运行方式，在实践中一般采用( )A．欠补偿B．过补偿C．全补偿D．恒补偿12．电力系统发生单相接地短路，短路电流包含( )A.正序、负序分量B.正序、负序、零序分量C.正序、零序分量D.零序分量13．根据正序等效定则，当系统发生三相短路故障，附加阻抗X△为( )A.0B.X0∑C.X2∑D.X1∑14．电力系统的综合用电负荷加上网络中的供电损耗称为( )A．厂用电负荷B．发电负荷C．工业负荷D．供电负荷15．系统中有功功率不足，会造成（）。

电力系统分析测试题及答案一、单选题（共40题，每题1分，共40分）1、冲击电流主要用于检验电气设备和载流导体的(____)。

A、热稳定性B、耐压等级C、动稳定性D、载流量正确答案：C2、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、低压绕组D、高压绕组正确答案：B3、对于两相短路接地，其复合序网的连接是(____)。

A、负序和正序并联在和零序串联B、正序和负序并联C、正序负序零序并联D、正序负序零序串联正确答案：C4、高压输电线路空载运行时，其首端电压比末端电压(____)。

A、相等B、高C、低D、以上情况都有可能正确答案：C5、对于两相短路，其复合序网的连接是(____)。

A、正序负序零序串联B、负序正序并联在和零序串联C、正序负序零序并联D、正序和负序并联正确答案：D6、电压稳定需要保持(____)。

A、频率恒定B、无功功率平衡C、发电机组的装机容量大D、有功功率平衡正确答案：B7、供电支路首末两端电压的相量差称为(____)。

A、电压偏移B、电压损耗C、电压降落D、电压调整正确答案：C8、一般说，在我国，高压电网的电压等级是(____)。

A、l-35kV之间B、35-220kVC、1kV以下D、330-1000kV正确答案：B9、对于单相短路，其复合序网的连接是(____)。

A、负序正序并联再和零序串联B、正序负序零序串联C、正序和负序并联D、正序负序零序并联正确答案：B10、消弧线圈如果采用全补偿，可能会使系统(____)。

A、产生谐振B、保护误动C、失去稳定D、接地电流增加正确答案：A11、有功功率的单位是(____)。

A、kVB、kWC、kVAD、kVar正确答案：B12、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(____)。

A、改变有载调压变压器变比B、减小发电机无功出力C、增加无功补偿装置D、改变无载调压变压器变比正确答案：C13、三相架空线导线换位的目的是(____)。

电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四93kW,短路电压耗、G、B。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。

表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。

电力系统分析 A普通用卷学习方式: 业余时间：无限制考试科目:《电力系统分析》（总分） 100分一单选题 (共20题，总分值40分 )1. 电压中枢点是指()（2 分）A. 反映系统电压水平的主要发电厂母线B. 反映系统电压水平的主要变电所母线C. 或D. 电机输出线2. 供电负荷加上发电厂厂用电消耗的功率称之为（）。

（2 分）A. 综合用电负荷B. 电力系统负荷C. 发电负荷3. 架空输电线的正序电抗（）于其零序电抗。

（2 分）A. 大于B. 小于C. 等于4. 短路电流周期分量的标么值与（）有关。

（2 分）A. 转移电抗和短路时间B. .计算电抗和短路点距离C. .计算电抗和短路时间5. 冲击系数kim的数值变化范围是()（2 分）A. 0≤kim≤1B. 1≤kim≤2C. 0≤kim≤2D1≤kim≤36. 额定变比为10.5kV/242kV的变压器工作于+2.5％抽头，其实际变比为（）。

（2 分）A. 10.5kV/242kVB. 10kV/220kVC. 10.5kV/248.05Kv7. 电压和电流对称分量在经过（）接线的变压器后相位不变。

（2 分）A. Y，d11B. .Y，y0C. .Y，d18. 调整中枢点电压使其在低谷负荷时的电压高于高峰负荷时的电压，这种调压方式称为（）。

（2 分）A. 恒调压B. 逆调压C. 顺调压9. 电力系统有功频率的一次调整是由（）进行调整。

（2 分）A. 调频器B. 调速器C. 调频器和调速器10. 从短路点向系统看进去的正序，负序，零序等值网络为有源网的是（）（2 分）A. 零序B. 负序C. .正序D. 零序和负序11. 中枢点调压方式中的逆调压可以在最大负荷时提高中枢点的电压，但一般最高不能超过（）（2 分）A. 110%UNB. 105%UNC. UND. 95%UN12. 目前，我国电力系统中电厂主要有两类，即()（2 分）A. 凝汽式电厂和热电厂B. 地热电厂和热电厂C. 水电厂和火电厂D. .潮汐电厂和地热电厂13. 在电力系统潮流计算中，PV节点的待求量是()（2 分）A. QB. PQC. VD. PV14. 110kV系统的平均额定电压为（）（2 分）A. 113kVB. 115kVC. 121kVD. 120Kv15. 计算短路后任意时刻短路电流周期分量时，需要用到（）。

《电力系统分析》试题含答案《电力系统分析》试题一、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成，用于电能生产、变换、输送分配和消费的系统。

（√ ）2、电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ）。

3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

（√ ）4、保证供电可靠性就是在任何情况下都不间断对用户的供电。

（×）5. 中等长度线路是指100Km以上、300Km以下的架空线路。

（√ ）6. 分裂导线多采用2～4分裂，最多不超过6分裂。

（√ ）7. 电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ）8. 负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

（√ ）9. 采用分裂导线不仅可以减小架空输电线路的电抗，而且可以提高架空输电线路的电晕临界电压。

（× ）10、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。

（×）11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式，无备用接线方式通常用于对三级负荷的供电。

（√ ）12. 我国对电力系统频率偏移的规定是正常情况下不超过+ -5%。

（× ）13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

（√ ）.14. 线电压和相电压的标么值数值相等。

（√）.15．35kv及以下高压电力系统均应采用中性点不接地的运行方式。

（× ）16、一级负荷在任何情况下都不允许停电，所以应采用双电源供电或单电源双回路供电。

（×）17、二级负荷可以采用单电源双回路供电。

（√ ）18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络。

（√ ）19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

（√ ）（）20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。

电力系统分析试题答案 ( 全)自测题 (一) —电力系统的基本知识单项选择题 ( 下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5 分，共 50 分)1、对电力系统的基本要求是 ( ) 。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响;停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于A 一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性, 下述说法中正确的是 ( ) 。

A 、所有负荷都应当做到在任何情况下不中断供电B 、一级和二级负荷应当在任何情况下不中断供电C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电 ；D 、一级负荷 在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是 ( ) 。

A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；B 、 保证对用户的供电可靠性和电能质量 ;C 、 保证对用户的供电可靠性，提高系统运行的经济性D 、 保证对用户的供电可靠性。

2、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压 器，下述说法中错误的是 ( )A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求;B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换 ；C 、当 变压器原边绕组与发电机直接相连时 ( 发电厂升压变压器的低压绕组 ) ，变压器原边绕组的额定电压应与发电机额定电压相同D 变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是 ( ) 。

在满足负荷要求的情况下，联合电力系统的装机容量可以减少 ； C 、联合电 力系统可以提高供电可靠性和电能质量D 联合电力系统不利于装设效率较高的大容量机组。

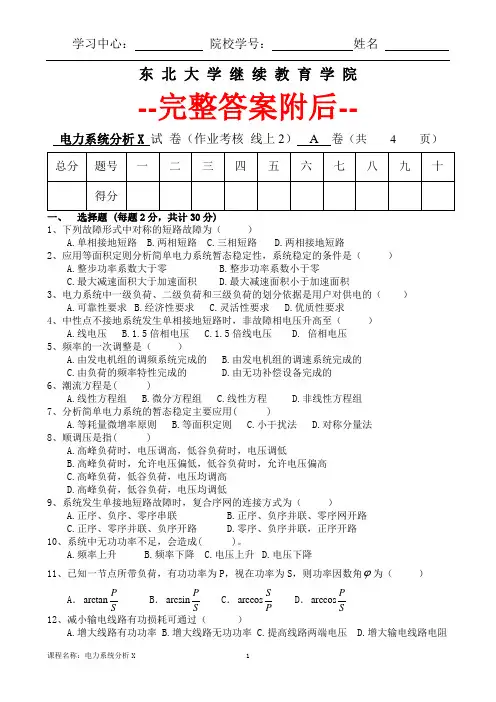

东北大学继续教育学院--完整答案附后--电力系统分析X 试卷（作业考核线上2） A 卷（共 4 页）1、下列故障形式中对称的短路故障为（）A.单相接地短路B.两相短路C.三相短路D.两相接地短路2、应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（）A.整步功率系数大于零B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积3、电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求B.经济性要求C.灵活性要求D.优质性要求4、中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D. 倍相电压5、频率的一次调整是（）A.由发电机组的调频系统完成的B.由发电机组的调速系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6、潮流方程是( )A.线性方程组B.微分方程组C.线性方程D.非线性方程组7、分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8、顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低9、系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路10、系统中无功功率不足，会造成( )。

A.频率上升B.频率下降C.电压上升D.电压下降11、已知一节点所带负荷，有功功率为P，视在功率为S，则功率因数角 为（）A．arctan PSB．arcsinPSC．arccosSPD．arccosPS12、减小输电线路有功损耗可通过（）A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻13、电力系统并列运行暂态稳定性分析中不考虑非周期分量、负序分量和零序分量的影响，原因是（）。

华北电力大学 2007-2008_学年第_1_学期《电力系统分析基础》考试试卷(A)答案及评分标准一、填空题(每空2分，共30分)1．电力系统有功功率不平衡时，主要表现为系统频率的改变；而无功功率不平衡时，主要表现为系统电压的改变；2．电力系统中性点运行方式有直接接地，经消弧线圈接地，不接地。

3．电压中枢点调压方式有恒调压，逆调压，顺调压。

4．一般而言，牛顿拉夫逊法的迭代次数比PQ分解法少，收敛速度比PQ分解法慢。

5．并联电容器补偿的无功随电压的降低而降低，串联电容器补偿的无功随支路电流的增大而增加。

6．电力系统中的无功电源包括发电机，电容器，调相机等。

二、简答题(20分)1．高压输电线路在轻载时往往投入并联电抗器，这是为什么？（3分）答：高压输电线路轻载时由于线路的充电功率过大，线路的电压有可能过高。

因此投入并联电抗器，减小线路的充电功率，进而降低线路末端电压。

2．什么叫线路的自然功率？（3分）答：无损耗线路末端负载为波阻抗时吸收的功率。

3．什么是电力系统的一次调频，什么是电力系统的二次调频？（6分）答：一次调频：系统中所有发电机都参与的调整任务，依靠调速器完成，是有差调节。

二次调频：只有系统中的调频发电机组参与，依靠调频器完成，是无差调节。

4． 为什么通过改变发电机的励磁可以改变系统的无功分布？（3分）。

答：系统中的无功分布与电压大小有关，而改变发电机的励磁可以改变发电机端口电压进而可以系统中的无功分布。

5． 什么是标幺制？什么是有名制？（2分）答：标幺制为具有物理量纲的物理量除以基准值所得值。

有名制为具有物理量纲的物理量。

6． 变压器的分接头调整能否阻止当系统中无功不足引起的电压降低？为什么？（3分）答：不能。

变压器的分接头只能改变无功分布，不能产生无功，因此无法阻止当系统中无功不足引起的电压降低。

三、计算题(50分)1． （10分）已知末端电压为10.2KV ，阻抗支路U=－0.39KV ，U=2.16KV 。

宁德师范学院2011-2012学年第一学期发电厂及电力系统专业《电力系统分析》课程期末试卷（A）系级专业班学号姓名——— - — - - — - ———— - - - - - - - - - - ————————————- ——— - - - — - - -一、填空题（每空1分，共15分）1.电力系统中性点接地方式可分为两大类： __接地方式和 __ 接地方式.2.电力系统的电压偏移一般不超过用电设备额定电压的，频率偏移不超过___Hz。

3.对电力系统运行要求的三个内容是：、、 .4.潮流计算中把节点分为三类，它们是：节点，节点和节点.5.电力系统的一次调频由完成，二次调频由完成.6.电力系统的故障可分为简单故障和_________故障，电力系统短路故障包括三相对称短路故障、_________短路故障、_________和两相短路故障。

二、填空题(每题2分，共20分）1.关于联合电力系统，下述说法中错误的是( ）。

A、联合电力系统可以更好地合理利用能源；B、在满足负荷要求的情况下，联合电力系统的装机容量可以减少;C、联合电力系统可以提高供电可靠性和电能质量；D、联合电力系统不利于装设效率较高的大容量机组。

2.架空输电线路全换位的目的是（）。

A、使三相线路的电阻参数相等;B、使三相线路的电抗和电纳参数相等；C、减小线路电抗；D、减小线路电阻。

D、电力系统运行方式改变时，采用 等值电路更方便节点导纳矩阵的修改。

3.在输电线路参数中属于耗能参数的是( ）。

A、电抗、电阻；B、电纳、电阻；C、电导、电抗；D、电阻、电导.4.影响电力系统频率高低的主要因素是( )A、电力系统的有功平衡关系；B、电力系统的无功平衡关系；C、电力系统的潮流分布；D、电力系统的网络结构。

5.环形网络中自然功率的分布规律是（)A。

与支路电阻成反比B。

与支路电导成反比C.与支路阻抗成反比D。

与支路电纳成反比6.关于电力系统频率的调整，下述说法中错误的是( ）。

**大学网络教育学院模拟题〔A 卷〕1说明电力系统静态稳定的定义、分析方法以及小干扰分析法的步骤。

〔15分〕1. 试说明什么是正序等效定则，以及利用正序等效定则计算不对称短路的步骤。

〔10分〕2. 电压中枢点的调压方式有哪几种.这几种调压方式对调压围的要如何规定的.〔10分〕3. 电力系统接线如图1所示，f 1点发生接地短路，试做出系统的正序和零序等值网络。

图中1~17为元件编号。

〔15分〕图 15．如图2所示简单系统，各元件参数如下：(S B =60MVA, V B =V av , k im =1.8)发电机G ：60=N S MVA ，d X ''=0.11; 变压器T ：30=N S MVA ，Vs%=10.5;线路L ：l =15km ，*=0.23Ω/km.试求f 点发生三相短路时的冲击电流和短路功率有名值。

〔20分〕图 26． 如图3所示简单电力系统，f 点发生单相短路，发电机G ：='d X 0.3，2X =0.2，=s T 10s ，变压器T-1：*=0.12, T-2：*=0.11；双回线路L ：1L X =0.20，=0L X 31L X 。

试用等面积定则确定极限切除角。

(电抗值均为统一基准下的标幺值。

) 〔30分〕图 3〔A 卷〕答案：1．静态稳定性是指电力系统在*一运行方式下受到一个小干扰后，系统自动恢复到原始运行状态的能力。

能恢复到原始运行状态，则系统是静态稳定的，否则系统江失去稳定。

分析系统静态稳定性常采用的方法是小干扰法〔小扰动方程，略〕。

小干扰法的分析步骤为：〔1〕列出各元件微分方程和网络方程〔2〕对微分方程和网络方程进展线性化〔3〕求线性化小扰动状态方程及其矩阵A〔4〕对给定运行情况进展潮流计算，求得A 矩阵各元素的值〔5〕求A 矩阵的特征根，并以其实部符号判别系统的稳定性2. 在简单不对称短路情况下，在正序网络短路点参加附加电抗(n )X ∆，而其附加电抗(n )X ∆之后的三相短路电流即为对应不对称短路故障点电流的正序电流。

华北电力大学 2007-2008_学年第_1_学期《电力系统分析基础》考试试卷(A)答案及评分标准一、填空题(每空2分，共30分)1．电力系统有功功率不平衡时，主要表现为系统频率的改变；而无功功率不平衡时，主要表现为系统电压的改变；2．电力系统中性点运行方式有直接接地，经消弧线圈接地，不接地。

3．电压中枢点调压方式有恒调压，逆调压，顺调压。

4．一般而言，牛顿拉夫逊法的迭代次数比PQ分解法少，收敛速度比PQ分解法慢。

5．并联电容器补偿的无功随电压的降低而降低，串联电容器补偿的无功随支路电流的增大而增加。

6．电力系统中的无功电源包括发电机，电容器，调相机等。

二、简答题(20分)1．高压输电线路在轻载时往往投入并联电抗器，这是为什么？（3分）答：高压输电线路轻载时由于线路的充电功率过大，线路的电压有可能过高。

因此投入并联电抗器，减小线路的充电功率，进而降低线路末端电压。

2．什么叫线路的自然功率？（3分）答：无损耗线路末端负载为波阻抗时吸收的功率。

页脚内容13．什么是电力系统的一次调频，什么是电力系统的二次调频？（6分）答：一次调频：系统中所有发电机都参与的调整任务，依靠调速器完成，是有差调节。

二次调频：只有系统中的调频发电机组参与，依靠调频器完成，是无差调节。

4．为什么通过改变发电机的励磁可以改变系统的无功分布？（3分）。

答：系统中的无功分布与电压大小有关，而改变发电机的励磁可以改变发电机端口电压进而可以系统中的无功分布。

5．什么是标幺制？什么是有名制？（2分）答：标幺制为具有物理量纲的物理量除以基准值所得值。

有名制为具有物理量纲的物理量。

6．变压器的分接头调整能否阻止当系统中无功不足引起的电压降低？为什么？（3分）答：不能。

变压器的分接头只能改变无功分布，不能产生无功，因此无法阻止当系统中无功不足引起的电压降低。

三、计算题(50分)1．（10分）已知末端电压为10.2KV，阻抗支路U=－0.39KV，U=2.16KV。

华北电力大学 2007-2008_学年第_1_学期《电力系统分析基础》考试试卷(A)答案及评分标准一、填空题(每空2分，共30分)1．电力系统有功功率不平衡时，主要表现为系统频率的改变；而无功功率不平衡时，主要表现为系统电压的改变；2．电力系统中性点运行方式有直接接地，经消弧线圈接地，不接地。

3．电压中枢点调压方式有恒调压，逆调压，顺调压。

4．一般而言，牛顿拉夫逊法的迭代次数比PQ分解法少，收敛速度比PQ分解法慢。

5．并联电容器补偿的无功随电压的降低而降低，串联电容器补偿的无功随支路电流的增大而增加。

6．电力系统中的无功电源包括发电机，电容器，调相机等。

二、简答题(20分)1．高压输电线路在轻载时往往投入并联电抗器，这是为什么？（3分）答：高压输电线路轻载时由于线路的充电功率过大，线路的电压有可能过高。

因此投入并联电抗器，减小线路的充电功率，进而降低线路末端电压。

2．什么叫线路的自然功率？（3分）答：无损耗线路末端负载为波阻抗时吸收的功率。

3．什么是电力系统的一次调频，什么是电力系统的二次调频？（6分）答：一次调频：系统中所有发电机都参与的调整任务，依靠调速器完成，是有差调节。

二次调频：只有系统中的调频发电机组参与，依靠调频器完成，是无差调节。

4．为什么通过改变发电机的励磁可以改变系统的无功分布？（3分）。

答：系统中的无功分布与电压大小有关，而改变发电机的励磁可以改变发电机端口电压进而可以系统中的无功分布。

5．什么是标幺制？什么是有名制？（2分）答：标幺制为具有物理量纲的物理量除以基准值所得值。

有名制为具有物理量纲的物理量。

6．变压器的分接头调整能否阻止当系统中无功不足引起的电压降低？为什么？（3分）答：不能。

变压器的分接头只能改变无功分布，不能产生无功，因此无法阻止当系统中无功不足引起的电压降低。

三、计算题(50分)1．（10分）已知末端电压为10.2KV，阻抗支路∆U=－0.39KV，δU=2.16KV。

电力系统分析试题及答案一、单选题（共56题，每题1分，共56分）1.目前我国电能输送的主要方式是(____)。

A、三相交流B、单相交流C、交直流并用D、直流km正确答案：A2.线路电压损耗是指线路的(____)。

A、末端空载电压与负载电压的数值差B、端部母线实际电压与额定电压的数值差C、始末端电压数值差D、始末两端电压的向量差正确答案：C3.对于供电可靠性，下述说法正确的是(____)。

A、所有负荷都应当做到在任何情况下不中断供电B、一级和二级负荷应当在任何情况下不中断供电C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷的供电不做特殊要求正确答案：D4.架空线路用来传输电能的元件是(____)。

A、杆塔B、金具C、避雷线D、导线正确答案：D5.一次调频可以实现(____)。

A、不调节B、有差调节C、根据要求调节D、无差调节正确答案：B6.连接10kV发电机和110kV线路的升压变压器的变比为(____)。

A、10/110B、10.5/121C、10.5/110D、11/121正确答案：B7.中性点不直接接地系统发生单相接地时，可继续运行最多不超过(____)。

A、8小时B、10小时C、5小时D、2小时正确答案：D8.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为(____)。

A、发电网B、输电网C、配电网D、以上都对正确答案：B9.两相短路的附加电抗等于(____)。

A、0B、负序电抗C、负序电抗串联零序电抗D、负序电抗并联零序电抗正确答案：B10.目前，我国运行最高交流线路额定电压等级为(____)。

A、1100kVB、1000kVC、750kVD、500kV正确答案：B11.10kV的配电线路，允许的电压损耗为(____)。

A、0.02B、0.1C、0.05D、0.15正确答案：C12.电力系统中发生概率最多的短路故障是(____)。
