在一台服务器上实现VSAN环境

  • 格式：docx
  • 大小：5.02 MB
  • 文档页数：31

在一台服务器上实现VSAN环境

《测试文档》

前言

本文档描述了在一台物理服务器上嵌套ESXi主机并搭建VSAN环境，同时通过了HA和DRS功能的测试过程！

目录

1. 基本环境介绍 ........................................................................................................................... 2

2. 在物理服务器上安装ESXI主机 .............................................................................................. 2

3. 用VCSA方式部署vCenter Server ........................................................................................... 2

4. 安装三台嵌套ESXI主机 ........................................................................................................ 13

5. VSAN配置 ............................................................................................................................... 16

6. 功能测试 ................................................................................................................................. 25

7. 测试过程中遇到过的一些小问题整理 ................................................................................. 31

邓新

日期：2016年1月5日

欢迎加QQ群276783670交流技术问题

1. 基本环境介绍

 物理服务器配置：1颗2620-V3 2.4GMHz 6C /64G内存/2块300G 10K SAS盘，安装ESXI 6.0，用直通或RAID0方式来配置磁盘阵列；

 vCenter Server：采用VCSA方式部署，部署在物理ESXI主机上（不要部署在第二层嵌套的虚拟上）；

 虚拟ESXI主机：部署在物理ESXI主机上，部署3台，每台配置为12G内存，一个40G虚拟磁盘用来装ESXI，一个50G虚拟磁盘用来做VSAN存储的缓存盘，二个80G虚拟磁盘用来做VSAN的容量盘。以上4个磁盘都使用精简备置格式。

设备名 类型 IP VMware版本

172.16.20.1 物理服务器ESXI主机 172.16.20.1 vSphere 6.0 U1

VSANTest-vCenter Server 虚拟机(vCetner Server) 172.16.20.2 vSphere 6.0 U1

VSANTest-Esxi-01 虚拟机(嵌套的ESXI主机） 172.16.20.11 vSphere 6.0 U1

VSANTest-Esxi-02 虚拟机(嵌套的ESXI主机） 172.16.20.12 vSphere 6.0 U1

VSANTest-Esxi-03 虚拟机(嵌套的ESXI主机） 172.16.20.13 vSphere 6.0 U1

2. 在物理服务器上安装ESXI主机

安装过程省略。

3. 用VCSA方式部署vCenter Server

第一步：在把VCSA安装包放到安装vSphere Client的电脑上并解压VCSA安装包，打开解压后的VCSA安装包，进么VCSA文件夹里面，在本地电脑上安装客户端集成插件“VMware-ClientIntegrationPlugin-6.0.0.exe”安装过程略。

第二步：打开vcsa-setup.html，如果客户端集成插件安装正确并与浏览品匹配就会出下如下和页面，如果显示不出来或是有乱码，就多换几个

第三步：安装过程

此处应填写物理ESXI主机地址，建完后vCenter会建在物理ESXI主机上。

如果不建DNS则系统名称处使用IP地址。

4. 安装三台嵌套ESXI主机

安装过程省略，下面是几个关键选项点。

（在ESXI上部署ESXI时的选项）

（虚拟ESXI主机的配置）

（虚拟ESXI主机的安装位置）

下图是建好了三台嵌套ESXI和安装好vCenter后的界面

5. VSAN配置

第一步：登陆到vCenter上添加主机。主机添加完成后就可以开始VSAN的配了，要配置VSAN需要先关闭HA和DRS，其次要有至少一个开启VSAN流量的VMKernel。

第二步：配置网络

我们本次测试的主题是用最简单最少步骤的方式来实现VSAN环境的搭建，所以不对网络设计过多描述，实际上网络的设计对VSAN还是相当重要的。

如下图所示，我们找到第一台ESXI主机的VMkernel，点“铅笔”图标对VMkernel进行编辑。

把”Virtual SAN流量”勾选上即为在这个VMkernel上开启了VSAN流量,如图所示我们这个测试只使用一个VMKernel所以我们也需要“管理流量“，同时后面我们会进行HA的测试，所以“vMotion流量”也是要选上的，但此时我们可以先不选上以后用于选也可以。

用同样的方法设置另外的2台ESXI主机。

第三步：网络配置好后我们根据图示导航到对应菜单和选项卡，点编缉，在弹出的选项框内选中“打开Virtual SAN”选项即可在群集内开启Virtual SAN功能。

开启Virtual SAN功能的同时会有个“向存储中添加磁盘”的手动或自动的选择，如果我们选上自动那系统就会自动的将本群集内的所有适用磁盘进行一系列动作后新生成一个VSANDatestore数据存储，或是将还未加入到vsanDatastore的适用磁盘自动加入到VSAN数存储中。

VSAN对磁盘的一系列动作是指：首先会对磁盘进行声名，声名它是容量盘还是缓存盘，然后新建磁盘组，再把磁盘加到磁盘组内。

本测试中我们使用手动，以使大家了解整个过程。

开启VSAN功能后，稍等一下会看到如下信息，以下信息中可以得出目前VSAN群集内有3台ESXI主机，共有9块磁盘但没有一块可以用，没有闪存盘。同时网络配状态正常。

此时VSAN群集会提示vsanDatastore内内没有可用容量，vsanDatastore是我们开启VSAN功能后系统自动生成的共享存储，他会自动被添加到群集内所有ESXI主机上。

现在我们可以根据导航来看下每个服务器的数据存储，我们会看到有个vsanDatastore的存储，可以看到容量为0。

第四步：将磁盘标记为闪存盘。

我们观察下每台ESXI主机的存储器，从图中可以看到我们本台ESXI主机的磁盘情况，如图我们有一块40G的ESXI系统盘，1块将要用作缓存的50G盘，和2个将要用作容量的80G盘。

接下来我们要选择50G的磁盘，并点带F字样的“将所选磁盘标记为闪存盘”按钮。

用同样的方法把其它2台ESXI主机的50G磁盘标记为闪存盘。

第五步：对磁盘进行声明

声明磁盘类型，类型是指磁盘是用于容量层还是用缓存层，容量层对应的是HDD，缓存层对应的是SSD。

按图示选择群集和磁盘管理功能选项，再点右边的“声明磁盘”。

根据图示系统已经自动对行了分类，选择HDD磁盘后点左上角“磁盘的图示”针对HDD磁盘进行容量声明。

选择SSD磁盘后点左上角“闪电的图示”针对闪存磁盘进行缓存层声明。

声明完后如下图，点确定即完成了磁盘的声名。

第五步：创建磁盘组

系统太智能了只要我们一点“创建新磁盘组”系统就自动完成了所有ESXI主机的磁盘主创建，实际上分解步骤是需要我们点选每台ESXI主机然后一台台建的。

第六步：检查配置信息是否正常

经过以上步骤，我们就己经配置好了VSAN，让我们来看下VSAN状态，以下状态信息表名这个VSAN群集里有3台ESXI主机，共有3个可用的闪存盘和6个可用的数据磁盘。整个VSAN的可用容量为6个80G即480G。

6. 功能测试

接下来我们将要对这种嵌套的VSAN环境进行HA和DRS的测试

第一步：打开HA和DRS功能

第二步：处理开启HA后的警告

如图所示，第一个警告是ESXI主机没有配网关或是配了网关但网关不通。

第二个警告可以对ESXI主机添加1块，共两块虚拟网卡并加到虚拟交换机的上行链路即可。

第三步：对每台ESXI主机的VMKernel开启“vMotion流量”。

合集下载

VSAN7.0U2实验环境安装部署

VSAN7.0U2实验环境安装部署

VSAN7.0U2实验环境安装部署

⼀.环境准备：

1.磁盘类型检查（HDD，SSD确认）

如果有新添存储盘，点 “重新扫描存储”识别

如果磁盘不能正确识别，提前更正

2.提前新建⼀个VSAN所在⽹段交换机，为下⽂的见证服务器Secondary Network分配⽹络

3.提前做好DNS的解析

⼆. VSAN VMKernel设置

新建交换机与业务⽹络分开，专⽤⽹络

标签改为VSAN，容易标识

添加⽹络，跟业务和管理不同⽹段， 最后⼀位建议跟esxi主机最后⼀位⼀样，容易标识

检查结果

三. 见证服务器的部署

登录vmware下载 VMware Virtual SAN Witness Appliance 7.0U2

在VSAN所在群集的外⾯添加见证服务器（注意不能建在vsan群集内）

添加主机

其他默认

四.VSAN配置

如果出现上述报错，关闭vSphere HA, 重新配置VSAN即可

成功配置好vsan后，效果如下，可在各esxi主机中查看到vsanDatastore

vsan设计方案

vsan设计方案

vsan设计方案

背景介绍：

虚拟化存储区域网络（Virtual Storage Area Network，简称VSAN）是一种基于软件定义存储（Software-Defined Storage，简称SDS）的存储解决方案。它通过将基于硬件的存储功能转移到软件层面，实现了更高的灵活性、可扩展性和可管理性。在企业中，VSAN被广泛用于构建虚拟化环境，提供高性能、高可用性和低成本的存储解决方案。

一、VSAN设计目标：

1. 高性能：确保存储性能的满足吞吐量和延迟的需求。

2. 可扩展性：支持快速增加存储容量，并保持系统性能的稳定。

3. 高可用性：提供数据的冗余和故障恢复机制，保护存储数据的完整性。

4. 简化管理：降低存储管理的复杂性，提高运维效率。

二、VSAN设计架构：

1. 硬件需求：

a. 服务器：采用最新的服务器硬件，包括高性能的处理器和内存，以支持VSAN的计算和存储功能。

b. 存储介质：建议使用固态硬盘（SSD）作为缓存和高速写入介质，使用高容量的磁盘作为持久性存储。 c. 网络：使用高速、低延迟的网络设备，例如千兆以太网或光纤通道（Fibre Channel）网络。

d. 兼容性：确保硬件设备与VSAN的兼容性，避免任何兼容性问题。

2. 软件配置：

a. Vmware ESXi：安装和配置最新版本的Vmware ESXi操作系统，以支持VSAN的运行。

b. vCenter Server：配置vCenter Server，用于集中管理和监控VSAN环境。

c. VSAN设置：根据实际需求，在vCenter Server中配置VSAN集群，并设置存储策略和故障域等参数。

d. 存储策略：根据不同的业务需求，定义存储策略，包括性能、可靠性和冗余等方面的要求。

三、VSAN设计步骤：

1. 设计规划：

a. 确定存储需求：根据业务应用和数据量，确定存储容量和性能需求。

VSAN系统架构详细配置方案

VSAN系统架构详细配置方案

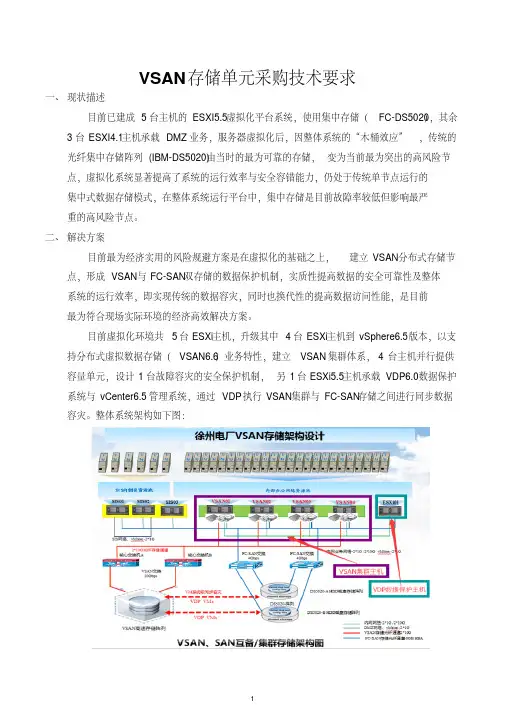

1 VSAN存储单元采购技术要求
