MTK 开发环境搭建步骤

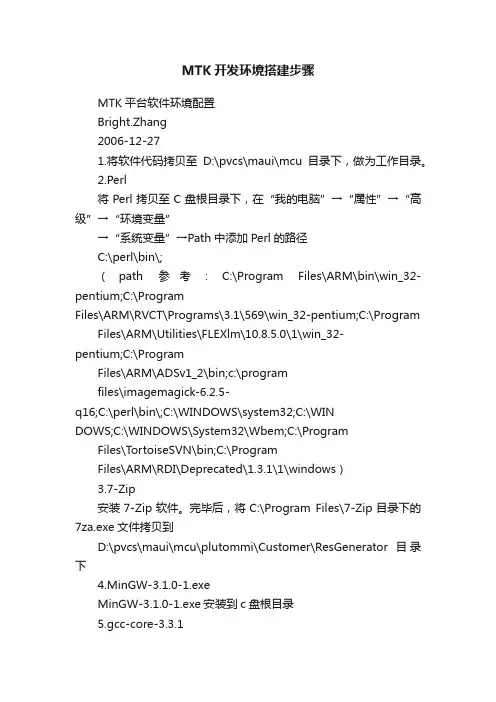

MTK开发环境搭建步骤MTK平台软件环境配置Bright.Zhang2006-12-271.将软件代码拷贝至D:\pvcs\maui\mcu目录下，做为工作目录。

2.Perl将Perl拷贝至C盘根目录下，在“我的电脑”→“属性”→“高级”→“环境变量”→“系统变量”→Path中添加Perl的路径C:\perl\bin\;（path参考：C:\Program Files\ARM\bin\win_32-pentium;C:\ProgramFiles\ARM\RVCT\Programs\3.1\569\win_32-pentium;C:\Program Files\ARM\Utilities\FLEXlm\10.8.5.0\1\win_32-pentium;C:\ProgramFiles\ARM\ADSv1_2\bin;c:\programfiles\imagemagick-6.2.5-q16;C:\perl\bin\;C:\WINDOWS\system32;C:\WINDOWS;C:\WINDOWS\System32\Wbem;C:\ProgramFiles\TortoiseSVN\bin;C:\ProgramFiles\ARM\RDI\Deprecated\1.3.1\1\windows）3.7-Zip安装7-Zip软件。

完毕后，将C:\Program Files\7-Zip目录下的7za.exe文件拷贝到D:\pvcs\maui\mcu\plutommi\Customer\ResGenerator目录下4.MinGW-3.1.0-1.exeMinGW-3.1.0-1.exe安装到c盘根目录5.gcc-core-3.3.1gcc-core-3.3.1解压，将“bin”、“info”、“lib”、“man”四个目录覆盖方式复制到c:\MinGW中。

6.gcc-g++-3.3.1-20030804-1.tar.gzgcc-g++-3.3.1-20030804-1.tar.gz解压，将“bin”、“include”、“lib”、“man”四个目录覆盖方式复制到c:\MinGW中。

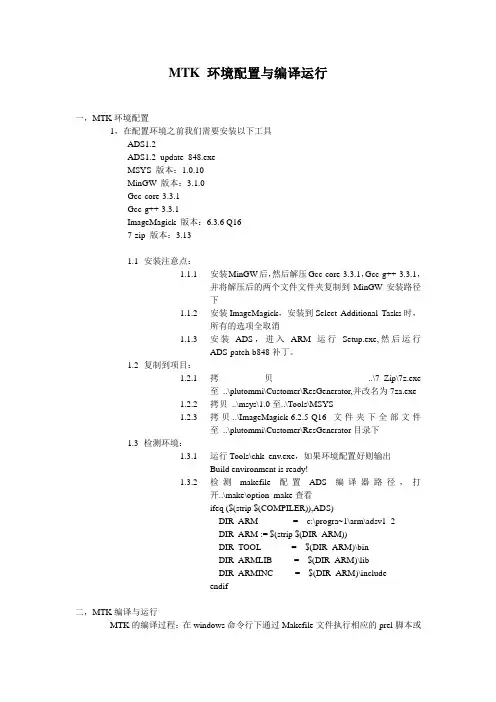

MTK 环境配置与编译运行一，MTK环境配置1，在配置环境之前我们需要安装以下工具ADS1.2ADS1.2_update_848.exeMSYS 版本：1.0.10MinGW 版本：3.1.0Gcc-core-3.3.1Gcc-g++-3.3.1ImageMagick 版本：6.3.6 Q167-zip 版本：3.131.1安装注意点：1.1.1安装MinGW后，然后解压Gcc-core-3.3.1，Gcc-g++-3.3.1，并将解压后的两个文件文件夹复制到MinGW安装路径下1.1.2安装ImageMagick，安装到Select Additional Tasks时，所有的选项全取消1.1.3安装ADS，进入ARM运行Setup.exe,然后运行ADS-patch-b848补丁。

1.2复制到项目：1.2.1拷贝..\7_Zip\7z.exe至..\plutommi\Customer\ResGenerator,并改名为7za.exe1.2.2拷贝..\msys\1.0至..\Tools\MSYS1.2.3拷贝..\ImageMagick-6.2.5-Q16文件夹下全部文件至..\plutommi\Customer\ResGenerator目录下1.3检测环境：1.3.1运行Tools\chk_env.exe，如果环境配置好则输出Build environment is ready!1.3.2检测makefile配置ADS编译器路径，打开..\make\option_make查看ifeq ($(strip $(COMPILER)),ADS)DIR_ARM = c:\progra~1\arm\adsv1_2DIR_ARM := $(strip $(DIR_ARM))DIR_TOOL = $(DIR_ARM)\binDIR_ARMLIB = $(DIR_ARM)\libDIR_ARMINC = $(DIR_ARM)\includeendif二，MTK编译与运行MTK的编译过程：在windows命令行下通过Makefile文件执行相应的prel脚本或c程序，将资源包生成c源程序，并与相应模块的c程序.o,.lib或.obj的中间代码，最终生成在手机上使用的.bin文件和在模拟器上使用的mmiresource.dll资源文件。

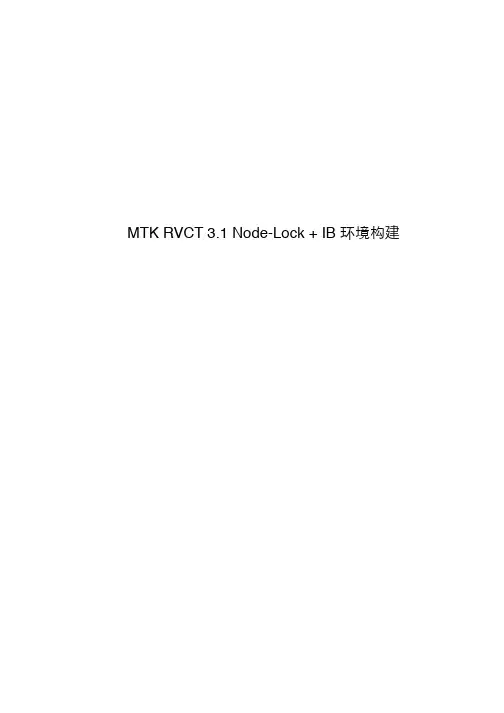

MTK RVCT 3.1 Node-Lock + IB 环境构
备
议
为 绑定License 用途）
安装步骤：（IB集群中所有PC都需按此步骤操作）
（1）安装IB和RVDS软件：按默认步骤正常安装IB和RVDS即可；
（安装选择RVDS license时，请选择所准备好的正式版Node-Lock License)（2）将作绑定License用途的那个物理网卡的MAC地址修改成跟Node-Lock License文件中HOSTID的值一样；
使用限制和注意事项：
（1）远程桌面（ RDP）方式登录到Terminal Server去Build Code时，需要通过telnet方式去Build，即在Terminal Server开启telnet服务，Build之前，执行telnet 127.0.0.1登录，然后便可下make命令进行Build。

（2）多人同时通过远程桌面（RDP）方式登录到Terminal Server去使用Incredibuild Build Code目前还不太稳定，会有Build fail的情形，请慎用
（3）IB集群中不能存在有远程桌面（RDP）登录到另一台XP系统PC上的操作，否则会导致整个IB环境Crash掉，如遇到此种情况，请断开并重启此RDP登录的XP系统PC
注：关于如何修改网卡的MAC地址，以及在Terminal Server开启telnet服务的方法，大家可以通过网上google或baidu搜索一下便知。

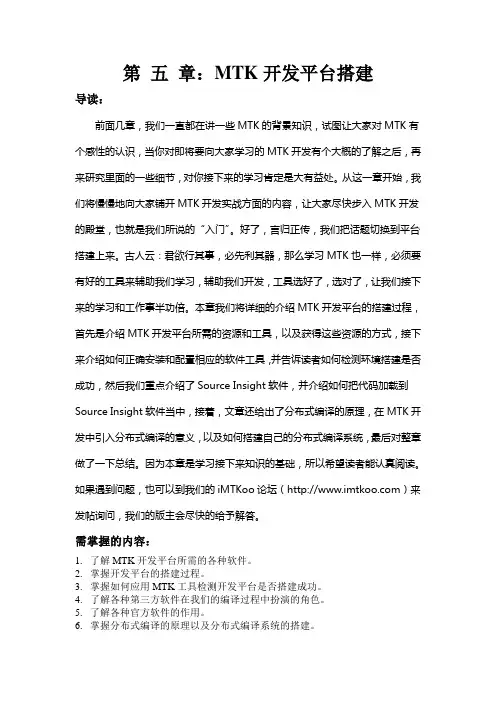

第五章：MTK开发平台搭建导读：前面几章，我们一直都在讲一些MTK的背景知识，试图让大家对MTK有个感性的认识，当你对即将要向大家学习的MTK开发有个大概的了解之后，再来研究里面的一些细节，对你接下来的学习肯定是大有益处。

从这一章开始，我们将慢慢地向大家铺开MTK开发实战方面的内容，让大家尽快步入MTK开发的殿堂，也就是我们所说的“入门”。

好了，言归正传，我们把话题切换到平台搭建上来。

古人云：君欲行其事，必先利其器，那么学习MTK也一样，必须要有好的工具来辅助我们学习，辅助我们开发，工具选好了，选对了，让我们接下来的学习和工作事半功倍。

本章我们将详细的介绍MTK开发平台的搭建过程，首先是介绍MTK 开发平台所需的资源和工具，以及获得这些资源的方式，接下来介绍如何正确安装和配置相应的软件工具，并告诉读者如何检测环境搭建是否成功，然后我们重点介绍了Source Insight软件，并介绍如何把代码加载到Source Insight软件当中，接着，文章还给出了分布式编译的原理，在MTK开发中引入分布式编译的意义，以及如何搭建自己的分布式编译系统，最后对整章做了一下总结。

因为本章是学习接下来知识的基础，所以希望读者能认真阅读。

如果遇到问题，也可以到我们的iMTKoo论坛（）来发帖询问，我们的版主会尽快的给予解答。

需掌握的内容：1.了解MTK开发平台所需的各种软件。

2.掌握开发平台的搭建过程。

3.掌握如何应用MTK工具检测开发平台是否搭建成功。

4.了解各种第三方软件在我们的编译过程中扮演的角色。

5.了解各种官方软件的作用。

6.掌握分布式编译的原理以及分布式编译系统的搭建。

5.1 MTK开发所需的资源和工具在进行MTK开发平台搭建的讲解之前，笔者觉得有必要对这些软件做一些简单的介绍，让大家大致了解，这些软件在我们平台中的作用。

然后我们还将告知大家如何去获取这些软件，以及对这些软件版本的要求，这一点非常的重要，我这里做一次强调，平台搭建中所需的软件版本，并不是越新越好，请使用我们推荐的版本，否则可能会出现各种编译错误。

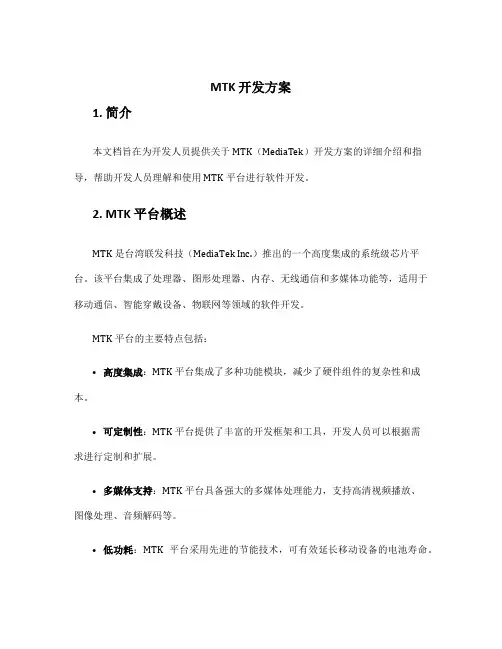

MTK 开发方案1. 简介本文档旨在为开发人员提供关于 MTK（MediaTek）开发方案的详细介绍和指导，帮助开发人员理解和使用 MTK 平台进行软件开发。

2. MTK 平台概述MTK 是台湾联发科技（MediaTek Inc.）推出的一个高度集成的系统级芯片平台。

该平台集成了处理器、图形处理器、内存、无线通信和多媒体功能等，适用于移动通信、智能穿戴设备、物联网等领域的软件开发。

MTK 平台的主要特点包括：•高度集成：MTK 平台集成了多种功能模块，减少了硬件组件的复杂性和成本。

•可定制性：MTK 平台提供了丰富的开发框架和工具，开发人员可以根据需求进行定制和扩展。

•多媒体支持：MTK 平台具备强大的多媒体处理能力，支持高清视频播放、图像处理、音频解码等。

•低功耗：MTK 平台采用先进的节能技术，可有效延长移动设备的电池寿命。

3. 开发环境搭建要在 MTK 平台上进行开发，需要先搭建开发环境。

以下是对开发环境的基本要求和步骤：3.1 基本要求•操作系统：Windows、Linux 或 macOS•Java Development Kit（JDK）：版本要求为 8 或以上•Android Studio：最新稳定版•MTK 开发工具包（SDK）3.2 安装步骤1.安装 JDK：根据操作系统下载合适版本的 JDK 安装包，然后按照提示完成安装。

2.安装 Android Studio：访问 Android 官方网站并下载最新版本的 Android Studio 安装包。

安装过程中需要选择安装 SDK 和相关组件。

3.配置 SDK：启动 Android Studio，选择。

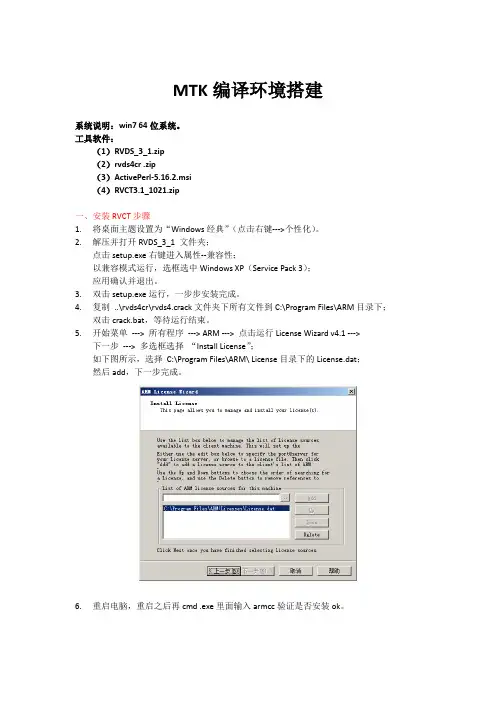

MTK编译环境搭建系统说明：win7 64位系统。

工具软件：（1）RVDS_3_1.zip（2）rvds4cr.zip（3）ActivePerl-5.16.2.msi（4）RVCT3.1_1021.zip一、安装RVCT步骤1. 将桌面主题设置为“Windows经典”（点击右键--->个性化）。

2. 解压并打开RVDS_3_1文件夹；点击setup.exe右键进入属性--兼容性；以兼容模式运行，选框选中Windows XP（Service Pack 3）；应用确认并退出。

3. 双击setup.exe运行，一步步安装完成。

4. 复制..\rvds4cr\rvds4.crack文件夹下所有文件到C:\Program Files\ARM目录下；双击crack.bat，等待运行结束。

5. 开始菜单--->所有程序--->ARM--->点击运行License Wizard v4.1--->下一步--->多选框选择“Install License”；如下图所示，选择C:\Program Files\ARM\License目录下的License.dat；然后add，下一步完成。

6. 重启电脑，重启之后再cmd .exe里面输入armcc验证是否安装ok。

二、安装perl1. 运行ActivePerl-5.16.2.msi直接一步步安装即可；2.cmd .exe里面输入perl -vsn验证是否安装ok。

三、升级RVCT至3.1_10211、解压RVCT3.1_1021.zip，替换目录C:\Program Files\ARM下的RVCT和Licenses中相关的文件。

2、双击解压文件夹中的注册表文件env.reg进行注册表更新。

3、cmd .exe里面输入armcc验证RVCT是否已升级至RVCT3.1_1021。

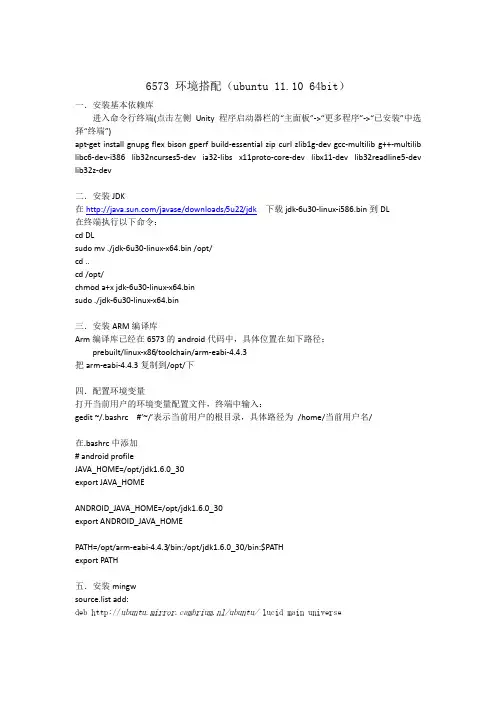

6573 环境搭配（ubuntu 11.10 64bit）一．安装基本依赖库进入命令行终端(点击左侧Unity程序启动器栏的“主面板”->“更多程序”->“已安装”中选择“终端”)apt-get install gnupg flex bison gperf build-essential zip curl zlib1g-dev gcc-multilib g++-multilib libc6-dev-i386 lib32ncurses5-dev ia32-libs x11proto-core-dev libx11-dev lib32readline5-dev lib32z-dev二．安装JDK在/javase/downloads/5u22/jdk下载jdk-6u30-linux-i586.bin到DL在终端执行以下命令：cd DLsudo mv ./jdk-6u30-linux-x64.bin /opt/cd ..cd /opt/chmod a+x jdk-6u30-linux-x64.binsudo ./jdk-6u30-linux-x64.bin三．安装ARM编译库Arm编译库已经在6573的android代码中，具体位置在如下路径：prebuilt/linux-x86/toolchain/arm-eabi-4.4.3把arm-eabi-4.4.3复制到/opt/下四．配置环境变量打开当前用户的环境变量配置文件，终端中输入：gedit ~/.bashrc #’~/’表示当前用户的根目录，具体路径为/home/当前用户名/在.bashrc中添加# android profileJAVA_HOME=/opt/jdk1.6.0_30export JAVA_HOMEANDROID_JAVA_HOME=/opt/jdk1.6.0_30export ANDROID_JAVA_HOMEPATH=/opt/arm-eabi-4.4.3/bin:/opt/jdk1.6.0_30/bin:$PATHexport PATH五．安装mingwsource.list add:deb http://ubuntu.mirror.cambrium.nl/ubuntu/ lucid main universesudo apt-get updatesudo apt-get install mingw-w64or:在Ubuntu软件中心搜mingw,选择”GNU Compiler Collection”安装。

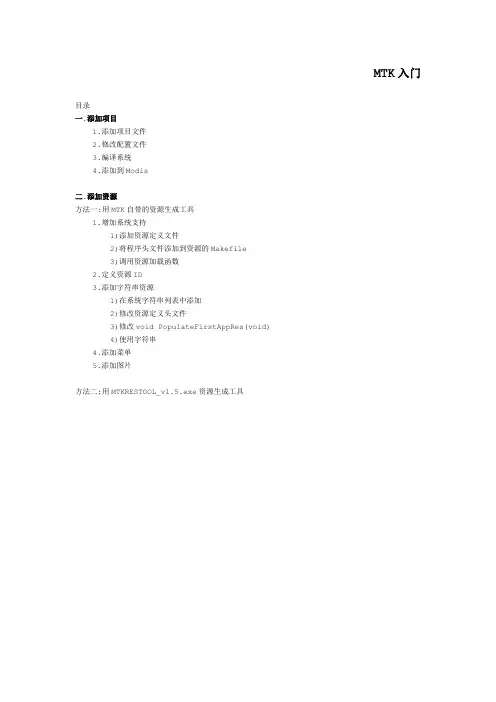

MTK入门目录一.添加项目1.添加项目文件2.修改配置文件3.编译系统4.添加到Modis二.添加资源方法一:用MTK自带的资源生成工具1.增加系统支持1)添加资源定义文件2)将程序头文件添加到资源的Makefile3)调用资源加载函数2.定义资源ID3.添加字符串资源1)在系统字符串列表中添加2)修改资源定义头文件3)修改void PopulateFirstAppRes(void)4)使用字符串4.添加菜单5.添加图片方法二:用MTKRESTOOL_v1.5.exe资源生成工具一.添加项目1.添加项目文件:1)在plutommi\mmi文件夹下新建FirstApp文件夹2)在plutommi\mmi\FirstApp文件夹下新建FirstAppInc和FirstAppSrc文件夹.3)在plutommi\mmi\FirstApp\FirstAppInc文件夹下新建四个头文件:文件名功能内容FirstAppDefs.h 定义程序模块的资源ID,例如字符串/图-片etc.-FirstAppProt.h 提供函数声明,但只能提供给本我们的程序的代码调用.FirstAppTypes.h 提供结构体,常量的定义.FirstAppGprot.h 提供函数声明,主要提供给外部使用. #ifndef _FIRSTAPPGPROT_H#define _FIRSTAPPGPROT_Hextern void EntryFirstAppScreen(void);extern void ExitFirstAppScreen(void);#endif4)plutommi\mmi\FirstApp\FirstAppSrc文件夹下新建一个源文件:FirstAppSrc.c内容参见:FirstAppSrc.c.12.修改配置文件:0)设置程序模块的开关:在plutommi\mmi\inc\MMI_features.h文件最后一个语句#endif前面加上#ifndef __MMI_FIRSTAPP__#define __MMI_FIRSTAPP__#endif奇怪:竟然不能直接定义,必须要使用ifndef包含!1)在make\plutommi\mmi_app文件夹下(1) 在mmi_app.inc文件末尾添加:plutommi\mmi\FirstApp\FirstAppInc(2) 在mmi_app.pth文件末尾添加:plutommi\mmi\FirstApp\FirstAppSrc(3) 在mmi_app.lis文件末尾添加:plutommi\mmi\FirstApp\FirstAppSrc\FirstAppSrc.c以上三个文件在sourceinsight中可能找不到,请直接到相应的文件夹修改.2)为模块增加开关在make\Option.mak文件末尾添加COM_DEFS += __MMI_FIRSTAPP__3)修改plutommi\mmi\Organizer\OrganizerSrc\Organizer.c文件(1) 添加头文件:#ifdef __MMI_FIRSTAPP__#include "FirstAppGprot.h"#endif(2)利用Organizer入口实现我们自己的功能:找到函数void EntryOrganizer(void)，添加以下代码函数最前面:#ifdef __MMI_FIRSTAPP__EntryFirstAppScreen();#else在函数末尾添加#endif3.编译系统:打开工程文件夹下的cmd.exe文件，输入mk,回车，选1即new一次.4.添加到Modis:1)在MoDIS\mmi_app\mmi_app.ini文件末尾添加/I "..\..\plutommi\mmi\FirstApp\FirstAppInc"2)打开MoDIS.dsw,在mmi_app项目中添加FirstAppSrc.c文件.也可以在mmi_app\mmi_app\mmi_app.dsp倒数第三行添加# Begin Source FileSOURCE=..\..\plutommi\mmi\FirstApp\FirstAppSrc\FirstAppSrc.c# End Source File3)编译运行，然后找到工具箱即可进入我们的程序.二.添加资源方法一:用MTK自带的资源生成工具1.增加系统支持1)添加资源定义文件:在plutommi\Customer\CustResource\PLUTO_MMI\Res_MMI文件夹下新建Res_FirstApp.c.加入资源定义函数: void PopulateFirstAppRes(void);内容参见:Res_FirstApp.c2)将程序头文件添加到资源的Makefile:打开文件plutommi\Customer\ResGenerator\MakeFile,在-I "../customerinc" \下添加-I "../../MMI/FirstApp/FirstAppInc" \3)调用资源加载函数:打开plutommi\mmi\Resource\PopulateRes.c文件（1）找到:#ifdef __MMI_CCA_SUPPORT__extern void PopulateCCARes(void);#endif在其下面添加:#ifdef __MMI_FIRSTAPP__extern void PopulateFirstAppRes(void);#endif(2)找到:PRINT_INFORMATION(("Populating Alarm Resources\n"));PopulateAlarmRes();在其下面添加#ifdef __MMI_FIRSTAPP__PRINT_INFORMATION(("Populating FirstApp Resource\n"));PopulateFirstAppRes();#endif至此资源已添加进来了.2.定义资源ID1)定义ID打开文件plutommi\mmi\Inc\MMIDataType.h找到RESOURCE_BASE_RANGE(HEALTH_BMI, 50),在其下面添加:#ifdef __MMI_FIRSTAPP__RESOURCE_BASE_RANGE(FIRSTAPP, 50),#endif2)为ID定义别名:在plutommi\mmi\Inc\MMIDataType.h中找到#define RMGR_BASE ((U16) RESOURCE_BASE_RMGR)#define RMGR RMGR_BASE#define RMGR_BASE_MAX ((U16)RESOURCE_BASE_RMGR_END) RESOURCE_BASE_TABLE_ITEM(RMGR)在其下面添加:#ifdef __MMI_FIRSTAPP__#define FIRSTAPP_BASE ((U16) RESOURCE_BASE_FIRSTAPP)#define FIRSTAPP FIRSTAPP_BASE#define FIRSTAPP_BASE_MAX (U16) RESOURCE_BASE_FIRSTAPP_END) RESOURCE_BASE_TABLE_ITEM(FIRSTAPP)#endif3.添加字符串资源1)在系统字符串列表中添加打开plutommi\Customer\CustResource\PLUTO_MMI\ref_list.txt,中间用tab键隔开,在末尾处添加STR_ID_FIRSTAPP Undefined 30 FirstApp FirstApp 第一个程序第一个程序2)修改资源定义头文件,参见FirstAppDefs.h.3)修改void PopulateFirstAppRes(void)在函数里添加ADD_APPLICATION_STRING2(STR_ID_FIRSTAPP, "FirstApp", "name of FirstApp");4)使用字符串修改FirstAppSrc.c.4.添加菜单整个MMI中用到的菜单ID都位于plutommi\mmi\Inc\GlobalMenuItems.h文件中。
