正反转控制电路的接线方法

控制三相异步电机正反转的电路有多种方法，每种方法都适用于不同的应用和控制要求。以下是一些常见的控制三相异步电机正反转的方法：

1.接触器控制法：

这是一种传统的正反转控制方法，通过两个磁性接触器来改变电机的接线顺序。当一个接触器闭合时，电机正转；当另一个接触器闭合时，电机反转。必须保证两个接触器不会同时闭合，以避免短路。

2.手动星-三角开关法：

使用手动星-三角开关改变三相电机的接线方式来实现正反转控制。通过调节开关位置，可以选择电机的运行方向。

3.变频器（Inverter）控制法：

变频器可以通过改变电机供电的频率和相位来控制电机的速度和方向。改变输出频率的顺序，即可控制电机的正反转。这种方法能提供平滑的启动、变速和制动控制。

4. PLC控制法：

可编程逻辑控制器（PLC）可以用来控制接触器或其他开关设备，实现电机正反转和其他复杂控制逻辑。PLC控制提供了高度的自动化和灵活性。

5.固态继电器（SSR）或功率半导体开关法：

使用固态继电器或者功率半导体设备（如晶闸管、IGBT）来控制电机的供电和断电，从而控制运转方向。这种方法同样可以实现电机的快速启停和方向切换。

6.电子式正反转器件：

专门设计的电子式正反转控制器可以内嵌到电机控制电路中，为电机提供正反转的指令。

在选择三相异步电机的正反转控制方法时，应基于特定应用的需求考虑成本、复杂度、控制精度、启动电流和保护需求等因素。例如，对于需要高精度和可编程控制的应用，变频器或PLC可能是更好的选择。对于简单的开关控制，接触器和手动开关可能更加经济实惠。

三相异步电动机正反转控制电路图原理及plc接线与编程

在图1是三相异步正反转控制的电路和控制,图2与3是功能与它相同的控制系统的外部接线图和梯形图,其中,KM1和KM2分别是控制正转运行和反转运行的.

在梯形图中,用两个起保停电路来分别控制电动机的正转和反转;按下正转启动按钮SB2,X0变ON,其常开触点接通,Y0的线圈“得电”并自保;使KM1的线圈通电,开始正转运行;按下停止按钮SB1,X2变ON,其常闭触点断开,使Y0线圈“失电”,电动机停止运行;

在梯形图中,将Y0与Y1的常闭触电分别与对方的线圈串联,可以保证他们不会同时为ON,因此KM1和KM2的线圈不会同时通电,这种安全措施在继电器电路中称为“互锁”;除此之外,为了方便操作和保证Y0和Y1不会同时为ON,在梯形图中还设置了“按钮互锁”,即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联,将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联;设Y0为ON,电动机正转,这是如果想改为反转运行,可以不安停止按钮SB1,直接安反转启动按钮SB3,X1变为ON,它的常闭触点断开,使Y0线圈“失电”,同时X1的敞开触点接通,使Y1的线圈“得电”,点击正转变为反转;

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通;由于切换过程中电感的延时作用,可能会出现一个触点还未断弧,另一个却已合上的现象,从而造成瞬间短路故障;

可以用正反转切换时的延时来解决这一问题,但是这一方案会增大编程的工作量,也不能解决不述的接触触点故障引起的短路事故;如果因主电路电流过大或者接触器质量不好,某一接触器的主触点被断电时产生的电弧熔焊而被粘结,其线圈断电后主触点仍然是接通的,这时如果另一个接触器的线圈通电,仍将造成三相短路事故;为了防止出现这种情况,应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路见图2,假设KM1的主触点被电弧熔焊,这时它与KM2线圈串联的辅助常闭触点处于断开状态,因此KM2的线圈不可能得电;

电动机双重互锁正反转控制电路图文详解

今天学习三相异步电动机双重互锁正反转控制电路。互锁是

实际运行中经常使用的功能，有时也叫联锁。

共有三个任务：

掌握实现电动机反转的方法；

掌握双重互锁正反转控制电路组成；

理解接触器、按钮双重互锁正反转控制电路工作原理。

在实际生产中，有的设备需要生产机械的运动部件能向正反

两个方向运动，就要求电动机能实现正反转控制，如何实现

电动机反转呢？

在三相运转时，L1接入电动机U相，L2接入电动机V相，

L3接入电动机W相，当改变通入电动机定子绕组的三相电

源相序，即把接入电动机三相电源中的任意两相对调接线

时，电动机就可以反转。

因此，我们把L1接入W相，L3接入U相，L2不变，L1

和L3两相对调接线，实现了电动机反转。

正反转控制使电动机朝两个方向转动，需要两个交流接触器

进行控制。

因此在连续运行控制电路上，增加控制反向运转交流接触器

KM2。三相电源通过KM2把L1、L3两相对调接入电动机，

L1接入W相，L2接入V相，L3接入U相，通过控制KM1

和KM2交替工作，改变电源接入电动机的相序来实现电动

机的正反转控制。

实际接线时需要注意，KM1和KM2在进线侧和出线侧换相

的接线顺序。

如何控制KM1和KM2交替工作来实现正反转呢？

可以把两个连续运行控制电路合并起来控制KM1、KM2，

分别按下SB1和SB2可以实现电动机正转和反转，按下SB3

停止。但如果操作失误，同时按下SB1和SB2，由于KM1、

KM2主触点同时闭合，主电路会出现短路故障。

因此，电路需要互锁控制，互锁是指两个及以上对象之间相

互制约的关系。如果其中一个对象动作了，那么另外一个对

象就不能够动作。

例如，电动机的正反转。当电动机正转的时候，若误操作按

下反转按钮，电动机仍然不能反转。

因此，在此电路上增加了按钮互锁和接触器互锁。

按钮互锁就是把SB1、SB2复合按钮的动断触点分别串接到

对方的控制电路中，其中虚线表示复合按钮的电气互锁，接

触器互锁，就是把KM1、KM2的动断辅助触点分别串接到

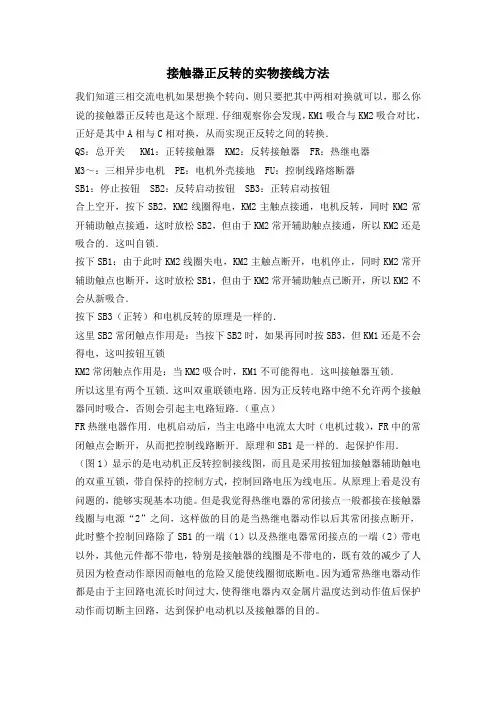

接触器正反转的实物接线方法

我们知道三相交流电机如果想换个转向，则只要把其中两相对换就可以，那么你说的接触器正反转也是这个原理．仔细观察你会发现，KM1吸合与KM2吸合对比，正好是其中A相与C相对换，从而实现正反转之间的转换．

QS：总开关 KM1：正转接触器 KM2：反转接触器 FR：热继电器

M3～：三相异步电机 PE：电机外壳接地 FU：控制线路熔断器

SB1：停止按钮 SB2：反转启动按钮 SB3：正转启动按钮

合上空开，按下SB2，KM2线圈得电，KM2主触点接通，电机反转，同时KM2常开辅助触点接通，这时放松SB2，但由于KM2常开辅助触点接通，所以KM2还是吸合的．这叫自锁．

按下SB1：由于此时KM2线圈失电，KM2主触点断开，电机停止，同时KM2常开辅助触点也断开，这时放松SB1，但由于KM2常开辅助触点已断开，所以KM2不会从新吸合．

按下SB3（正转）和电机反转的原理是一样的．

这里SB2常闭触点作用是：当按下SB2时，如果再同时按SB3，但KM1还是不会得电，这叫按钮互锁

KM2常闭触点作用是：当KM2吸合时，KM1不可能得电．这叫接触器互锁．

所以这里有两个互锁．这叫双重联锁电路．因为正反转电路中绝不允许两个接触器同时吸合，否则会引起主电路短路．（重点）

FR热继电器作用．电机启动后，当主电路中电流太大时（电机过载），FR中的常闭触点会断开，从而把控制线路断开．原理和SB1是一样的．起保护作用．

（图1）显示的是电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。从原理上看是没有问题的，能够实现基本功能。但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（1）以及热继电器常闭接点的一端（2）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。
