剖面图的绘制

1500 600 900 1500 400
5.800 5.400
3.900 3.000 2.400
0.900 ± 0.000
-0.450
➢ 绘制建筑剖面图之前，首先要对绘图环境进行设置，包括 设置单位、图层设置和设置图形界限等。
➢ 本实例的别墅剖面图包括底层剖面、二层剖面、夹层剖面 和屋顶剖面3个部分，适宜自下而上分别绘制各层剖切面 ，然后把它们拼接成整体剖面。在绘制建筑剖面图的过程 中，对于建筑物剖面相似或相同的图形对象，一般需要灵 活应用复制、镜像、阵列等操作，才能快速地绘制出建筑 剖面图。
➢ 根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在平 面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部位剖 切。剖面图常用一个剖切平面剖切，有时也可转折一次，用两个平行的 剖切平面剖切。剖切符号一般应画在底层平面图内，剖视方向宜向左、 向上，以便于看图。
➢ 投射方向一般宜向左、向上、 当然也要根据工程情况而定。 剖切符号在底屋平面图中，短 线的指向为投射方向。剖面图 编号标在投射方向一侧，剖切 线若有转折，应在转角的外侧 加注与该符号相同的编号。
➢ 本实例的别墅二层建筑剖面与底层剖面不 相同，门窗位置和大小都不相同，应单独 绘制。绘制方法基本上和绘制底层剖面图 相同。
➢ 由于别墅夹层和屋顶位于同一高度上，并 且在同一平面上反映了相应的内容，因而 可以同时绘制。接下来讲述别墅夹层和屋 顶剖面图的绘制步骤和方法。
➢ 别墅每层剖面图绘制完成后，要对其进行组合，并添加尺 寸标注、适当的文字说明等。接下来讲别墅剖面图其他部 分的绘制步骤和方法。
➢ 建筑剖面图的绘制内容主要包括：
建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。 房屋内部空间组合与室内层高，如建筑物内部情况、各部位的高度、房间进深（或开间）、走

方法技巧：地形剖面图的绘制及判读1．地形剖面图的绘制步骤⑴确定剖面的方向，画出剖面基线AB。

⑵确定比例尺。

垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘制水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

⑶点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，如上图所示，从1点至15点向MN线引垂线。

⑷根据规定的垂直比例尺找出垂线上1′点至15′点的相应高度。

⑸用平滑曲线从1′点一直连到15′点，即得出AB剖面线的地形剖面图。

⑹连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点间的海拔，从而做到准确平滑过渡。

2.地形剖面图的判读技巧确定某剖面图是沿何剖面线画出来的，主要抓住以下三看：⑴看形状：可粗略地观察剖面线与所经过的大的地形部位(如山峰、鞍部、陡崖)与剖面图是否一致；⑵看关键点的海拔：观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面线上的高度是否一致；⑶看最高点和最低点的海拔：分析剖面线穿越的最高值等高线、最低值等高线与剖面图上的垂直高度是否相符(剖面线上最高点的高度应该小于最高等高线的高度与等高距之和，而最低点的高度应该大于最低等高线的高度与等高距之差)。

【典型例题】(2013·天津高考)某中学地理小组对下图所示区域进行考察。

读图回答下题。

在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是( )思维过程从图表中获取信息答案 C练习：读某风景区等高线图，回答下题。

1．下面地形剖面图是依据等高线图中的哪一剖面线绘制的( )A．L1B．L2C．L3 D．L4读某地区等高线地形图，完成下题。

2.沿图中a－b剖面线绘制的地形剖面是下图中的( )（湖南省怀化市2015届高三上学期第一次联考）读“我国某地区等高线地形图”，回答下题。

Where are older rocks exposed at the surface? Younger Rocks
Geologic Map and Cross Section
作
业
绘制暮云岭图中A——B 绘制暮云岭图中A——B地质剖面
平面示意图
剖面示意图
褶曲转折端存在次一级褶曲示意图
m点
褶 皱 构 造 剖 面 图 不一致的调整
要尖灭了
校正前
校正后
褶皱转折端形态恢复
●
15° 15°
●
Ⅱ●
Ⅱ′
●
Breached (Eroded) Folds & Age of Rocks. Superposition: Youngest on Top

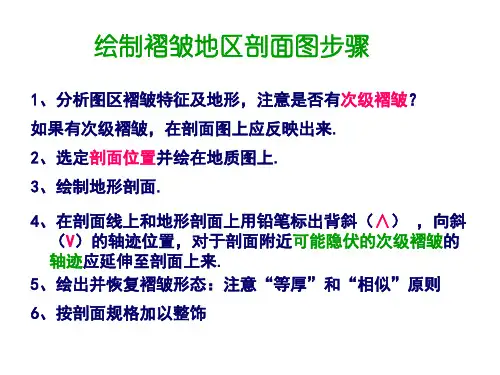

绘制褶皱地区剖面图步骤
1、分析图区褶皱特征及地形，注意是否有次级褶皱？ 分析图区褶皱特征及地形，注意是否有次级褶皱？ 次级褶皱 如果有次级褶皱，在剖面图上应反映出来. 如果有次级褶皱，在剖面图上应反映出来. 2、选定剖面位置并绘在地质图上. 选定剖面位置并绘在地质图上. 剖面位置并绘在地质图上 3、绘制地形剖面. 绘制地形剖面. 4、在剖面线上和地形剖面上用铅笔标出背斜（∧） ，向斜 在剖面线上和地形剖面上用铅笔标出背斜（ 的轴迹位置，对于剖面附近可能隐伏的次级褶皱 可能隐伏的次级褶皱的 （V）的轴迹位置，对于剖面附近可能隐伏的次级褶皱的 轴迹应延伸至剖面上来 应延伸至剖面上来. 轴迹应延伸至剖面上来. 绘出并恢复褶皱形态：注意“等厚” 相似” 5、绘出并恢复褶皱形态：注意“等厚”和“相似”原则 6、按剖面规格加以整饰

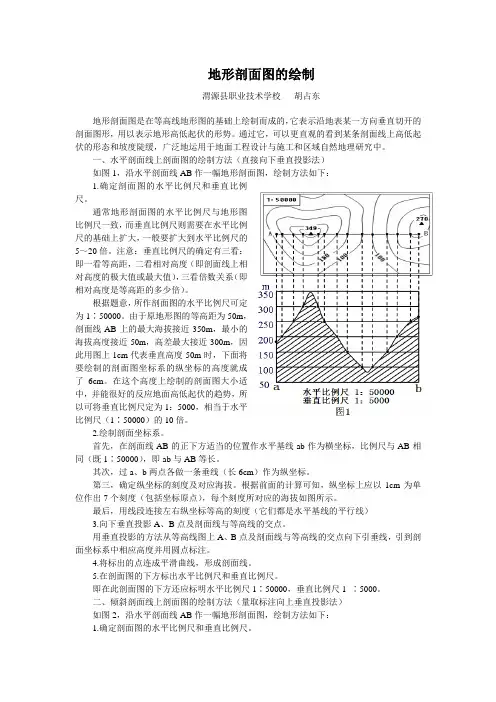

地形剖面图的绘制渭源县职业技术学校胡占东地形剖面图是在等高线地形图的基础上绘制而成的，它表示沿地表某一方向垂直切开的剖面图形，用以表示地形高低起伏的形势。

通过它，可以更直观的看到某条剖面线上高低起伏的形态和坡度陡缓，广泛地运用于地面工程设计与施工和区域自然地理研究中。

一、水平剖面线上剖面图的绘制方法（直接向下垂直投影法）如图1，沿水平剖面线AB作一幅地形剖面图，绘制方法如下：1.确定剖面图的水平比例尺和垂直比例尺。

通常地形剖面图的水平比例尺与地形图比例尺一致，而垂直比例尺则需要在水平比例尺的基础上扩大，一般要扩大到水平比例尺的5～20倍。

注意：垂直比例尺的确定有三看：即一看等高距，二看相对高度（即剖面线上相对高度的极大值或最大值），三看倍数关系（即相对高度是等高距的多少倍）。

根据题意，所作剖面图的水平比例尺可定为1∶50000。

由于原地形图的等高距为50m，剖面线AB上的最大海拔接近350m，最小的海拔高度接近50m，高差最大接近300m，因此用图上1cm代表垂直高度50m时，下面将要绘制的剖面图坐标系的纵坐标的高度就成了6cm。

在这个高度上绘制的剖面图大小适中，并能很好的反应地面高低起伏的趋势，所以可将垂直比例尺定为1：5000，相当于水平比例尺（1∶50000）的10倍。

2.绘制剖面坐标系。

首先，在剖面线AB的正下方适当的位置作水平基线ab作为横坐标，比例尺与AB相同（既1∶50000），即ab与AB等长。

其次，过a、b两点各做一条垂线（长6cm）作为纵坐标。

第三，确定纵坐标的刻度及对应海拔。

根据前面的计算可知，纵坐标上应以1cm为单位作出7个刻度（包括坐标原点），每个刻度所对应的海拔如图所示。

最后，用线段连接左右纵坐标等高的刻度（它们都是水平基线的平行线）3.向下垂直投影A、B点及剖面线与等高线的交点。

用垂直投影的方法从等高线图上A、B点及剖面线与等高线的交点向下引垂线，引到剖面坐标系中相应高度并用圆点标注。
