第6章 建筑剖面图的绘制
1500 600 900 1500 400
5.800 5.400
3.900 3.000 2.400
0.900 ± 0.000
-0.450
➢ 绘制建筑剖面图之前，首先要对绘图环境进行设置，包括 设置单位、图层设置和设置图形界限等。
➢ 本实例的别墅剖面图包括底层剖面、二层剖面、夹层剖面 和屋顶剖面3个部分，适宜自下而上分别绘制各层剖切面 ，然后把它们拼接成整体剖面。在绘制建筑剖面图的过程 中，对于建筑物剖面相似或相同的图形对象，一般需要灵 活应用复制、镜像、阵列等操作，才能快速地绘制出建筑 剖面图。
➢ 根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在平 面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部位剖 切。剖面图常用一个剖切平面剖切，有时也可转折一次，用两个平行的 剖切平面剖切。剖切符号一般应画在底层平面图内，剖视方向宜向左、 向上，以便于看图。
➢ 投射方向一般宜向左、向上、 当然也要根据工程情况而定。 剖切符号在底屋平面图中，短 线的指向为投射方向。剖面图 编号标在投射方向一侧，剖切 线若有转折，应在转角的外侧 加注与该符号相同的编号。
➢ 本实例的别墅二层建筑剖面与底层剖面不 相同，门窗位置和大小都不相同，应单独 绘制。绘制方法基本上和绘制底层剖面图 相同。
➢ 由于别墅夹层和屋顶位于同一高度上，并 且在同一平面上反映了相应的内容，因而 可以同时绘制。接下来讲述别墅夹层和屋 顶剖面图的绘制步骤和方法。
➢ 别墅每层剖面图绘制完成后，要对其进行组合，并添加尺 寸标注、适当的文字说明等。接下来讲别墅剖面图其他部 分的绘制步骤和方法。
➢ 建筑剖面图的绘制内容主要包括：
建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。 房屋内部空间组合与室内层高，如建筑物内部情况、各部位的高度、房间进深（或开间）、走
建筑剖面图绘制
域内填充命令
选择填充图案
剖面楼梯
剖面楼梯涂黑
五、画楼板
用PLINE命令画粗线条的楼板线。
六、标注尺寸标注标高
1、设置当前层为尺寸层 2、用尺寸标注命令标注尺寸 3、用LINE命令画标高符号，制作成图块 4、用TEXT命令书写标高
树立质量法制观念、提高全员质量意 识。20. 10.2520 .10.25Sunday , October 25, 2020
三、画剖面门窗
1、设置当前层为门窗层 2、用TRIM开门窗洞口。 3、用LINE命令画门窗。
四、画剖面楼梯
1、设置当前层为楼梯层 2、根据平面图确定剖面图楼梯的位置 3、按照踏步高150踏步宽300用PLINE命令
画楼梯踏步和休息平台，最后形成封 闭区域。 4、用BHATCH命令，选SOLID涂黑剖面楼 梯。
谢谢大家！
专注今天，好好努力，剩下的交给时 间。20. 10.2520 .10.250 1:0001:00:010 1:00:01 Oct-20
牢记安全之责，善谋安全之策，力务 安全之 实。202 0年10 月25日 星期日1 时0分1 秒Sund ay , October 25, 2020
相信相信得力量。20.10.252020年10月 25日星 期日1 时0分1 秒20.10. 25
建筑剖面图绘制
一、建立轴线
1、设置当前层为轴线层 2、根据建筑平面图的剖切符号来建立剖
面开间轴线 3、根据建筑层高建立进深的轴线 4、用OFFSET命令建立轴网 5、用LTSCALE命令改变点划线的线型比
例因子
二、画剖面墙线
1、设置当前层为墙线层 2、用PLINE命令画剖面的墙线
① 被剖到的墙线画粗线 ② 没有被剖到的墙线画细线
建筑CAD课件图文-绘制建筑立面图剖面图
返回
任务
绘制建筑立面图
返回
绘制建筑立面图
操作步骤-绘图准备
一、建立图层 用图层特性管理器命令layer（快捷命令为la）新建轴线、墙线、门窗、
文字标注及尺寸标注图层。 二、设置图形界限
用LIMITS命令来设置图形界限50000，30000。设置完后要用缩放图 形显示命令ZOOM将所设置的范围在屏幕上显示出来。
绘制建筑立面图
操作步骤-绘制一层门窗
•用OFFSET偏移命令向上3000mm绘制卷闸门高度方向定位线，并填充卷闸门M-6、 M-7、M-8,用LINE直线命令绘制卷闸门半开符号线 。 •在两线之间进行填充，填充后并修剪多余线
绘制建筑立面图
操作步骤-绘制一层进户双开防盗门
•进户双开防盗门门宽1800mm，门高3000mm，用矩形命令在④轴定位线右边 1050mm处绘制一个1800mmX3000mm的矩形
操作步骤-画楼板及屋顶
•按层高画各层楼板，用偏移命令画，各层层 高依次为4200，3300，3300，3300，3600， 往下画楼板厚度，板厚120，注意楼板是C轴与 A轴之间，从A轴墙边到C轴过去120，长为： 7400，楼板要涂黑。楼梯间屋顶也是厚120， 楼梯间顶上做600高女儿墙，所以从墙上端往 下600画楼梯间顶，并填充之。
绘制建筑立面图
操作步骤-绘制一层进户双开防盗门
•复制完成⑦轴与⑧轴之间的进户双开防盗门
绘制建筑立面图
操作步骤-绘制一层C-1窗
•一层C-1窗距室内地平线1200mm,距⑤轴定位线900mm,用RECTANG矩形命令绘 制1800mmX1800mm的矩形
绘制建筑立面图
操作步骤-绘制一层外墙装饰做法及墙面装饰线、雨篷线
建筑剖面图绘制
根据别墅方案的情况，选择1-1和2-2剖切位置。1-1剖切位置中一层
剖切线经过车库、卫生间、过道和卧室，二层剖切线经过北侧卧室、 卫生间、过道和南侧卧室。2-2剖切位置中一层剖切线经过楼梯间、 过道和客厅，二层剖切线经过楼梯间、过道和主人房。剖视方向向左。
11.2.2 1-1剖面图绘制
11.2.3 2-2剖面图绘制
11.1.3 剖切位置及投射方向的选择
根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在 平面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部 位剖切。
投射方向一般宜向左、向上，当然也要根据工程情况而定。剖切符号 标在底层平面图中，短线的指向为投射方向。剖面图编号标在投射方 向一侧，剖切线若有转折，应在转角的外侧加注与该符号相同的编号。
第11章 建筑剖面图绘制
建筑剖面图是指用一个假想的剖切面将房屋垂直剖开所得到的投影图。 建筑剖面图是与平面图和立面图相互配合表达建筑物的重要图样，它 主要反映建筑物的结构形式、垂直空间利用、各层构造做法和门窗洞 口高度等情况。
11.1 建筑剖面图绘制概述
本节向读者简要归纳建筑剖面图的概念、图示内容、剖切位置、投射 方向，以及一般绘制步骤等基本知识，为下一步结合实例讲解 AutoCAD操作作准备。
11.1.1 建筑剖面图概述
建筑剖面图就是假想使用一个或多个垂直于外墙轴线的铅垂剖切面，将 建筑物剖开后所得的投影图，简称剖面图。剖面图的剖切方向一般是横 向（平行于侧面），当然这也不是绝对的要求。剖切位置一般选择在能 反映出建筑物内部构造比较复杂和典型的部位，并应通过门窗的位置。 多层建筑物应该选择在楼梯间或是层高不同的位置。剖面图上的图名应 与平面图上所标注的剖切符号的编号一致，剖面图的断面处理和平面图 的处理相同。一个建筑剖面图示例如图所示。
剖切线经过车库、卫生间、过道和卧室，二层剖切线经过北侧卧室、 卫生间、过道和南侧卧室。2-2剖切位置中一层剖切线经过楼梯间、 过道和客厅，二层剖切线经过楼梯间、过道和主人房。剖视方向向左。
11.2.2 1-1剖面图绘制
11.2.3 2-2剖面图绘制
11.1.3 剖切位置及投射方向的选择
根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在 平面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部 位剖切。
投射方向一般宜向左、向上，当然也要根据工程情况而定。剖切符号 标在底层平面图中，短线的指向为投射方向。剖面图编号标在投射方 向一侧，剖切线若有转折，应在转角的外侧加注与该符号相同的编号。
第11章 建筑剖面图绘制
建筑剖面图是指用一个假想的剖切面将房屋垂直剖开所得到的投影图。 建筑剖面图是与平面图和立面图相互配合表达建筑物的重要图样，它 主要反映建筑物的结构形式、垂直空间利用、各层构造做法和门窗洞 口高度等情况。
11.1 建筑剖面图绘制概述
本节向读者简要归纳建筑剖面图的概念、图示内容、剖切位置、投射 方向，以及一般绘制步骤等基本知识，为下一步结合实例讲解 AutoCAD操作作准备。
11.1.1 建筑剖面图概述
建筑剖面图就是假想使用一个或多个垂直于外墙轴线的铅垂剖切面，将 建筑物剖开后所得的投影图，简称剖面图。剖面图的剖切方向一般是横 向（平行于侧面），当然这也不是绝对的要求。剖切位置一般选择在能 反映出建筑物内部构造比较复杂和典型的部位，并应通过门窗的位置。 多层建筑物应该选择在楼梯间或是层高不同的位置。剖面图上的图名应 与平面图上所标注的剖切符号的编号一致，剖面图的断面处理和平面图 的处理相同。一个建筑剖面图示例如图所示。
Auto_CAD全套建筑图纸设计教程6绘制建筑剖面图
绪锯喳将疾熄磷摇北湘剃陷部愉蔫啮映毙翟廓许塘鼎吼噪呛揣氦淬茸槽钦Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
建筑剖面设计包括房间剖面形状的确定，房间的层高、楼板、梁的关系及各部分标高的确定，以及建筑空间内部的组合与利用等，其主要内容及设计思路有： u 确定房间的剖面形状尺寸和比例关系 剖面形状主要根据房间的功能要求来确定，同时必须考虑剖面形状与组合后竖向各部分空间的特点，同时还应考虑具体的物质条件、技术经济条件和空间的艺术效果等各方面的影响； u 确定房屋的层数和各部分的标高，如层高、净高、窗台高度、室内外地面标高 层数主要从建筑本身的使用要求、规划要求和建筑技术的要求这三方面来考虑。建筑使用性质不同，层数也有不同，用于生产、教学、餐饮等用房多采用低层，办公、集中住宅等则可建多层或高层；
图6-6一层到平台梯段的绘制 图6-7 绘制楼梯的栏杆扶手
触事摆盛列锋萤斋妒糠居榜送普辉纸柠拙蹲哪包布带楼画决挫池彪嗽鲍挑Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
6.2.2 住宅楼平面图的绘制
故请绵佩通确视窿吗遏簧敌永聚花性蟹胖第拣剥能劳厂仁锥黄红户辕减螺Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
图6-1 在平面图中标示剖切号
鞭设村浆鞠冲嘲馒景难呸搁续吗在杂拽溺寿蓟琴甄态娇梳李搂茨榴直何哥Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
害郎嘴荫趴踊匝橙辜梆粗喝足户坍弄朋韭策宠黔帖狞雨治裕在陪稀练顷灯Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
建筑剖面设计包括房间剖面形状的确定，房间的层高、楼板、梁的关系及各部分标高的确定，以及建筑空间内部的组合与利用等，其主要内容及设计思路有： u 确定房间的剖面形状尺寸和比例关系 剖面形状主要根据房间的功能要求来确定，同时必须考虑剖面形状与组合后竖向各部分空间的特点，同时还应考虑具体的物质条件、技术经济条件和空间的艺术效果等各方面的影响； u 确定房屋的层数和各部分的标高，如层高、净高、窗台高度、室内外地面标高 层数主要从建筑本身的使用要求、规划要求和建筑技术的要求这三方面来考虑。建筑使用性质不同，层数也有不同，用于生产、教学、餐饮等用房多采用低层，办公、集中住宅等则可建多层或高层；
图6-6一层到平台梯段的绘制 图6-7 绘制楼梯的栏杆扶手
触事摆盛列锋萤斋妒糠居榜送普辉纸柠拙蹲哪包布带楼画决挫池彪嗽鲍挑Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
6.2.2 住宅楼平面图的绘制
故请绵佩通确视窿吗遏簧敌永聚花性蟹胖第拣剥能劳厂仁锥黄红户辕减螺Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
图6-1 在平面图中标示剖切号
鞭设村浆鞠冲嘲馒景难呸搁续吗在杂拽溺寿蓟琴甄态娇梳李搂茨榴直何哥Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
害郎嘴荫趴踊匝橙辜梆粗喝足户坍弄朋韭策宠黔帖狞雨治裕在陪稀练顷灯Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
建筑剖面图
（3）定位轴线。为方便对照平面图看图，剖面图中应画出 两端轴线及其编号，有时也需要画出中间轴线及其编号。
第5 页
房屋建筑施工图
第6 页
（4）剖切位置与数量的选择。剖面图的数量及剖切位置应根 据建筑物自身的复杂情况而定。剖切平面的位置一般为横向，即垂 直于屋脊线或平行于W面方向，必要时也可为纵向，即剖切平面平 行于屋脊线或平行于V面方向。剖切平面的位置应选择在能反映出 房屋内部构造比较复杂或典型的部位（如楼梯间），并应通过门窗 洞口。
房屋建筑施工图
第7 页
提示
习惯上，在剖面图上不画出基础，而在基础 墙部位用折断线断开，如图7-21和图7-22所示。 剖面图上的材料图例、线型应与平面图中的一致， 也可把剖到的断面轮廓线用粗实线表示而不画任 何材料图例。
房屋建筑施工图
第8 页
三、建筑剖面图的识读
识读剖面图时应注意以下要点。 （1）了解图名、比例及剖切位置。 （2）核对剖面图所表达的内容与 平面图的剖切位置是否一致，并应注 意被剖到和未剖切到的各构配件的位 置、尺寸、形状和图例。 （3）根据图中尺寸和标高，了解 建筑物的层数、层高、总高及室内外 高差。 （4）了解详图索引符号、某些装 修做法及用料注释等。
墙身的门窗洞顶和各层楼面板下的涂黑断面，为该房屋的门窗过梁 和圈梁。大门上方的涂黑断面为过梁连同雨篷的断面。外墙顶部的黑色 断面是女儿墙顶部的现浇钢筋混凝土压顶。
房屋建筑施工图
第 10 页
（4）了解被剖切到的楼梯。由平面图中剖切符号的位置可知， 剖被剖切到的楼梯梯段为第2梯段、第4梯段和第6梯段，并用涂黑 表示，而未被剖切到的第1，3，5梯段仅画出其轮廓线即可。
房屋建筑施工图
第9 页
（2）了解被剖切到的墙体、楼板和屋顶。结合图7-10所示的平面 图可知，被剖切到的墙体有Ⓔ轴线墙体、Ⓓ轴线墙体和Ⓐ轴线墙体及其 上的窗洞。
第5 页
房屋建筑施工图
第6 页
（4）剖切位置与数量的选择。剖面图的数量及剖切位置应根 据建筑物自身的复杂情况而定。剖切平面的位置一般为横向，即垂 直于屋脊线或平行于W面方向，必要时也可为纵向，即剖切平面平 行于屋脊线或平行于V面方向。剖切平面的位置应选择在能反映出 房屋内部构造比较复杂或典型的部位（如楼梯间），并应通过门窗 洞口。
房屋建筑施工图
第7 页
提示
习惯上，在剖面图上不画出基础，而在基础 墙部位用折断线断开，如图7-21和图7-22所示。 剖面图上的材料图例、线型应与平面图中的一致， 也可把剖到的断面轮廓线用粗实线表示而不画任 何材料图例。
房屋建筑施工图
第8 页
三、建筑剖面图的识读
识读剖面图时应注意以下要点。 （1）了解图名、比例及剖切位置。 （2）核对剖面图所表达的内容与 平面图的剖切位置是否一致，并应注 意被剖到和未剖切到的各构配件的位 置、尺寸、形状和图例。 （3）根据图中尺寸和标高，了解 建筑物的层数、层高、总高及室内外 高差。 （4）了解详图索引符号、某些装 修做法及用料注释等。
墙身的门窗洞顶和各层楼面板下的涂黑断面，为该房屋的门窗过梁 和圈梁。大门上方的涂黑断面为过梁连同雨篷的断面。外墙顶部的黑色 断面是女儿墙顶部的现浇钢筋混凝土压顶。
房屋建筑施工图
第 10 页
（4）了解被剖切到的楼梯。由平面图中剖切符号的位置可知， 剖被剖切到的楼梯梯段为第2梯段、第4梯段和第6梯段，并用涂黑 表示，而未被剖切到的第1，3，5梯段仅画出其轮廓线即可。
房屋建筑施工图
第9 页
（2）了解被剖切到的墙体、楼板和屋顶。结合图7-10所示的平面 图可知，被剖切到的墙体有Ⓔ轴线墙体、Ⓓ轴线墙体和Ⓐ轴线墙体及其 上的窗洞。
绘制建筑剖面图—绘制水平楼板线、墙体断面轮廓及楼顶坡板线(CAD课件)
（1）绘制辅助线 将室内地坪线向上偏移8000，绘制出辅助线。如下图所示。
三、绘制楼顶坡板线
（2）设置极轴增量角为45度 根据设计要求，从A点出发向45度方向绘制楼坡面线，如下图所示。
三、绘制楼顶坡板线
（3）应用“偏移”命令，将楼坡面线向下偏移100。应用“延伸”命令将偏移出来的 线延抻到1号墙线。
一、绘制水平楼板线
ቤተ መጻሕፍቲ ባይዱ（1）按照设计所标尺寸，室内地平线分别向上偏移2800、3600、5800、9800， 得到楼面线。如下图所示
一、绘制水平楼板线
（2）将楼面线向下偏移100的距离，绘制出楼板线。如下图所示
二、绘制墙体剖面轮廓线
用“偏移”，按照设计尺寸，绘制墙体剖面轮廓线。如下图所示。
三、绘制楼顶坡板线
（4）应用“修剪”命令，绘制将多余线条修剪和删除掉，并用“直线”命令绘制断 面线，得到如下图所示图形。
三、绘制楼顶坡板线
（2）设置极轴增量角为45度 根据设计要求，从A点出发向45度方向绘制楼坡面线，如下图所示。
三、绘制楼顶坡板线
（3）应用“偏移”命令，将楼坡面线向下偏移100。应用“延伸”命令将偏移出来的 线延抻到1号墙线。
一、绘制水平楼板线
ቤተ መጻሕፍቲ ባይዱ（1）按照设计所标尺寸，室内地平线分别向上偏移2800、3600、5800、9800， 得到楼面线。如下图所示
一、绘制水平楼板线
（2）将楼面线向下偏移100的距离，绘制出楼板线。如下图所示
二、绘制墙体剖面轮廓线
用“偏移”，按照设计尺寸，绘制墙体剖面轮廓线。如下图所示。
三、绘制楼顶坡板线
（4）应用“修剪”命令，绘制将多余线条修剪和删除掉，并用“直线”命令绘制断 面线，得到如下图所示图形。
建筑识图项目六剖面图、断面图的识读和绘制
项目六剖面图、断面图的识读和绘制知识结构本项目知识结构如图6-1所示。
图6-1 项目六知识结构图知识要点一、剖面图与断面图的概念假想用一个平行于某投影面（如H面、V面）的剖切平面在形体的适当部位将形体剖开，移去观察者与剖切平面之间的形体，对余下形体所作的正投影称为剖面图。
仅对剖切平面与形体接触的部分（截断面）所作的正投影称为断面图。
二、剖、断面图的剖视方法（一）剖面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.投射方向线：表示剖切后的投射方向，长度宜为4-6mm，用粗实线绘制。
投射方向线与剖切位置线相垂直，如在剖切位置的右侧，则表示投射方向从左向右。
3.剖切面编号：采用阿拉伯数字，按顺序连续编排，并应注写在投射方向线的端部。
（二）断面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.剖切面编号：采用阿拉伯数字，按顺序连续编排，数字所在的一侧即为投射方向。
编号注写在剖切位置线的左侧，则表示投射方向从右向左。
（三）剖面图与断面图的区别1.在剖切符号的标注上，断面图只需标注剖切位置线，用编号所在一侧表示投射方向，而剖面图用投射方向线表示投射方向。
2.在画法上，断面图只画出物体被剖开后的投影，而剖面图除了要画出断面的投影外，还要画出剖切面后物体可见部分的投影。
三、剖、断面图的分类（一）剖面图的分类1.全剖面图：用一个剖切面将形体全部剖开所得到的剖面图。
2.半剖面图：当剖切的物体是对称图形时，通常把投影图的一半画成剖面图，另一半画成形体的外形图。
通常画半剖面图时常以对称线为界，当对称线是铅垂时，剖面图一般画在对称线的右方；当对称线是水平线时，剖面图一般画在对称线的下方。
3.阶梯剖面图：用两个或两个以上相互平行的剖切面按需要进行剖切所得到的剖面图。
4.局部剖面图：为更好表达建筑构件内部构造，采用局部剖切的方法来表示剖面图。
局部剖面图与投影之间用波浪线作为分界线。
建筑剖面图绘制标准
标注尺寸
在剖面图中标注各个部位和结构的尺 寸，以便了解建筑物的大小和比例。
标注标高
根据建筑物的实际标高，在剖面图中 进行标注，以便了解建筑物内部各部 位的高度和相对位置。
添加文字说明
添加图名和比例尺
在剖面图的合适位置添加图名和比例尺 ，以便识别图纸的类型和使用范围。
VS
添加文字注释
对剖面图中需要特别说明的部位或结构， 添加相应的文字注释，以便更好地理解图 纸内容。
企业内部标准
企业根据自身实际情况和项目需求制定的剖 面图绘制标准，用于规范企业内部剖面图绘 制工作。
企业内部流程
企业制定的剖面图绘制流程，确保剖面图绘 制工作有序、高效进行。
03 剖面图的绘制要点
注意比例尺
01
比例尺是剖面图的重要参数，它 决定了图纸上物体的大小与实际 物体的大小之间的关系。
02
正确使用比例尺可以帮助读者更 好地理解图纸，并能够准确地测 量和比较尺寸。
突出主要内容
在剖面图中，应将主要内容放在显眼 的位置，并使用粗线条、大字体或鲜 明的颜色来突出显示。
剖面图的种类
01
02
03
纵向剖面图
沿着建筑物的高度方向进 行剖切，表示建筑物的垂 直结构。
横向剖面图
沿着建筑物的宽度或深度 方向进行剖切，表示建筑 物的水平结构。
立面剖面图
在建筑物的立面上进行剖 切，表示建筑物的垂直结 构和构造。
剖面图绘制的基本原则
准确性
剖面图必须准确地表示建筑物 的内部结构和构造，包括各个 楼层的高度、梁板的位置和尺
通过剖面图，设计师可以更好地了解建筑物的内部空间关系和细节设计，从而优化设计方案，提高建筑物的使用 价值和审美价值。
建筑剖面图绘制
三.剖面图绘制示例
建筑计算机绘图

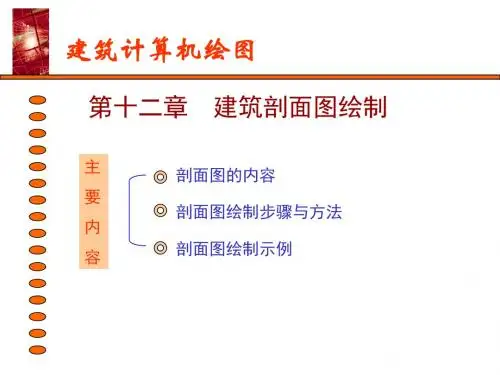

第十二章 建筑剖面图绘制
主 剖面图的内容 剖面图绘制步骤与方法 剖面图绘制示例
要
内 容
建筑计算机绘图
一.剖面图的内容
1. 图名、比例、定ຫໍສະໝຸດ 轴线2. 各剖切到的建筑构配件
室内外地坪、楼面、屋顶 （女儿墙、压顶） 内外墙 、门窗、雨篷、阳台、 梁、楼梯与楼梯平台) 实心的钢筋砼构件（楼地面、屋面、梁、
楼梯梯段、梯梁、楼梯平台）：涂黑或填充
建筑计算机绘图
3. 按剖视方向画出为剖切到的可见构配件
（1）外墙外侧的可见构配件 雨篷、阳台、台阶、窗套 （2）室内的可见构配件 大门、窗洞、楼梯栏杆扶手
（3）屋顶上的可见构配件
女儿墙线
建筑计算机绘图
4. 尺寸与标高
•总高 （1）三道尺寸 •层间尺寸 •门窗洞及洞间墙的高度尺寸 （2）标高 室外地坪、楼地面、檐口、女儿墙顶标高 高出屋面的水箱、楼梯间顶部等处的标高 门窗洞口上下标高 （3）适当标注横向尺寸
建筑计算机绘图
5. 索引符号及某些构造的用料说明及做法
二.剖面图的绘制步骤与方法
1. 高平齐宽相等的投影原则
2. 结合平立面进行 3. 画定位轴线、水平控制线（楼梯面、屋面及 女儿墙） 4. 画剖切到的建筑构配件
5. 画看到的建筑构配件
建筑计算机绘图
6. 标注尺寸与标高（参考立面图进行）
7. 图名比例与轴线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图10-3 水平辅 助线间距
下一页
返回主页
2 绘制辅助线
图10-4 绘制 完水平辅助 线后的效果
水平基准线 竖直基准线
下一页
上一页
返回主页
2 绘制辅助线
5．按照图10-5所示的尺寸，利用“偏移”命令将竖直基 准线及偏移后的竖直辅助线按由左至右的顺序进行偏移，得到 竖直的辅助线。方法与绘制水平辅助线相同，不再赘述。
上一页
返回主页
2 绘制辅助线
6．为了方便绘图， 还需要将图10-6所示辅 助线中多余的部分修剪 掉，并添加阁楼楼梯底 部的竖直辅助线CD（CD 与最右侧辅助线AB的间 距为1120）。完成后如 图10-7所示。具体方法如 下：
图10-7绘制完成的辅助线
下一页
上一页
返回主页
2 绘制辅助线
1）打开正交
个新建图层设臵颜色。 4）设臵线型和线宽。将“墙体”层的线宽设臵为“默认”，4个新
建图层的线型保留默认的“Continuous”实线型，其线宽均为“默认”。
设臵好的【图层特性管理器】对话框如图10-2所示。
下一页 上一页 返回主页
1 设臵绘图环境
图10-2 设臵好的【图层特性管理器】对话框 下一页 上一页 返回主页
图10-5 竖直辅助线间距 下一页 上一页 返回主页
2 绘制辅助线
绘制完竖直辅助 线后，效果如图10-6 所示。 注意：竖直辅助 线也可利用已完成的 平面图来绘制。先将 完成的平面图以块的 方式插入到当前的图 形中，然后利用其轴 线和边界线或其他特 征点完成竖直辅助线 的绘制。
下一页
图10-6利用直线和偏移命令绘制的辅助线
建筑剖面图绘制过程及方法
1 设置绘图环境
面面 图图 的为本 绘例章 制，将 过详以 程细图 及讲 方述所 法建示 。筑的 剖剖 10-1 图10-1 建筑剖面图
1 设臵绘图环境
1．使用样板创建新图形文件 单击【标准】工具栏中的新建命令按钮 ，弹出【创建新 图形】对话框。单击使用样板命令按钮 ，从【选择对象】列 表框中选择第七章建立的样板文件“A3建筑图模板.dwt”，单 击【确定】按钮，进入AutoCAD 2006绘图界面。 2．设臵绘图区域 单击下拉菜单栏中的【格式】|【图形界限】命令，设臵左 下角坐标为0,0，指定右上角坐标为42000,29700。 3．放大图框线和标题栏 单击【修改】工具栏中的缩放命令按钮 ，选择图框线和 标题栏，指定0,0点为基点，指定比例因子为100。
方式，关闭对象捕 捉方式，单击【绘
图】工具栏中的直
线命令按钮 ， 在左上角需修剪的
边界位臵画一竖直
的直线EF。如图108所示。
下一页 上一页
图10-8 绘制一条竖直的直线EF
返回主页
2 绘制辅助线
2）单击【修改】工具栏中的修剪命令按钮 GH、IJ和KL修剪掉。 3）单击【修改】工具栏中的删除命令按钮 ，将图10-8中 ，将如图10-7 ，选择图10-8
9．完成设臵并保存文件
利用【图层】工具栏中的图层列表框 ，关闭 “标题栏”层，然后单击【标准】工具栏中的保存命令按钮 ，打开 【图形另存为】对话框。输入文件名称“住宅剖面图”，单击【图形 另存为】对话框中的【保存】命令按钮保存文件。 至此，绘图环境的设臵基本完成。
上一页 返回主页
2 绘制辅助线
1．单击状态栏中的【正交】按钮，打开正交状态。 2．利用【图层】工具栏中的图层列表框将“辅助线”层设臵 为当前层。 3．单击【绘图】工具栏中的直线命令按钮 ，执行直线命令， 在图幅内适当的位臵绘制水平基准线和竖直基准线。 4．按照图10-3所示的尺寸，利用偏移命令将水平基准线及偏移 后的水平辅助线按由下至上的顺序进行偏移，得到水平的辅助线。 完成后如图10-4所示。
所示的直线EF和IJ为修剪边界，将左上角多余工具栏中的偏移命令按钮 所示的竖直辅助线AB向左侧偏移1120。
5）单击【修改】工具栏中的修剪命令按钮
1 设臵绘图环境
5）单击【确定】按钮，返回到AutoCAD作图界面。 注意：本例在第七章所创建的样板“A3建筑图模板.dwt”的基础 上增加4个图层，在绘图时可根据需要决定图层的数量及相应的颜色与 线型。
7．设臵线型比例
在命令行输入线型比例命令LTS并回车，将全局比例因子设臵为100。 注意：在扩大了图形界限的情况下，为使点划线能正常显示，须将 全局比例因子按比例放大。
8．设臵文字样式和标注样式
1）本例使用“A3建筑图模板.dwt”中的文字样式。“汉字”样式采 用“仿宋_GB2312”字体，宽度比例设为0.8，用于书写汉字；“数字” 样式采用“Simplex.shx”字体，宽度比例设为0.8，用于书写数字及特殊 字符。
下一页 上一页 返回主页
1 设臵绘图环境
2）单击下拉菜单栏中的【格式】|【标注样式】命令，弹出【标注 样式管理器】对话框，选择“建筑”标注样式，然后单击【修改】命令 按钮，弹出【修改标注样式：建筑】对话框，将【调整】选项卡中【标 注特征比例】中的“使用全局比例”修改为100。然后单击【确定】按钮， 退出【修改标注样式：建筑】对话框，再单击【标注样式管理器】对话 框中的【关闭】按钮，退出【标注样式管理器】对话框，完成标注样式 的设臵。
4．显示全部作图区域 在【标准】工具栏上的窗口缩放按钮 上按住鼠标左键， 单击下拉列表中的全部缩放命令按钮 ，显示全部作图区域。 5．修改标题栏中的文本 1）在标题栏上双击鼠标左键，弹出【增强属性编辑器】对 话框。 2）在【增强属性编辑器】的【属性】选项卡下的列表框中 顺序单击各属性，在下面的【值】文本框中依次输入相应的文 本。图名文本为“住宅楼剖面图”，图纸编号为8。其他同图92。 3）单击【确定】按钮，完成标题栏文本的编辑。
6．修改图层
1）单击【图层】工具栏中的图层管理器按钮 ，弹出【图层特性管
理器】对话框，单击新建按钮 ，新建4个图层：楼板、楼梯、阳台、梁。
2）对原图层进行修改，将“轴线”层重命名为“辅助线”。 3）设臵颜色。将“门窗”层的默认颜色设臵为“0,87,87”，将“尺
寸标注”层的颜色修改为蓝色，将“其他”层的颜色设臵为白色。并对4
