防护棚计算书

  • 格式：doc
  • 大小：173.00 KB
  • 文档页数：16

防护棚计算书 计算依据： 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑施工高处作业安全技术规范》JGJ80-91 3、《建筑地基基础设计规范》GB50007-2011 4、《建筑结构荷载规范》GB50009-2012 5、《钢结构设计规范》GB50017-2003 一、搭设参数

立杆纵距la(mm) 1500 立杆横距lb(mm) 6000 立杆步距h(mm) 1200 防护棚高度H(mm) 5500 防护层层数n 2 上下防护层间距h1(mm) 800 斜撑与立杆连接点到地面的距离h2(mm) 3000 顶层水平钢管搭设方式 钢管沿纵向搭设

水平钢管间距a(mm) 400 横向斜撑与顶层防护层连接点到立杆的距离l1(mm) 2500 纵向外侧防护布置方式 剪刀撑 钢管类型 Ф48×3 扣件连接方式 单扣件 扣件抗滑移折减系数 0.8 立杆布置 格构柱 格构柱截面边长a1(mm) 400

立杆计算长度系数μ1 1.3 斜撑计算长度系数μ2 1.3

计算简图：

扣件钢管防护棚_正面图 扣件钢管防护棚_侧面图 二、荷载设计

防护层防护材料类型 脚手板 防护层防护材料自重标准值gk1(kN/m2) 0.5

栏杆与挡脚板类型 竹串片脚手板 栏杆与挡脚板自重标准值gk2(kN/m) 0.11

纵向外侧防护荷载标准值gk3(kN/m) 0.2 高空坠落物最大荷载标准值Pk(kN) 1 三、纵向水平杆验算 钢管抗弯强度设计值[f](N/mm2) 205 钢管截面惯性矩I(mm4) 107800 钢管弹性模量E(N/mm2) 206000 钢管截面抵抗矩W(mm3) 4490 承载力使用极限状态 格构柱 q=1.2(gk1×a+0.033) =1.2×(0.5×0.4+0.033)=0.28kN/m p=1.4Pk=1.4×1=1.4kN 正常使用极限状态 格构柱 q1=gk1×a+0.033 =0.5×0.4+0.033=0.233kN/m p1=Pk =1 kN

1、抗弯验算 Mmax=0.335 kN·m

σ=Mmax/W=0.335×106/4490=74.711N/mm2≤[f]=205N/mm2 满足要求！ 2、挠度验算 νmax=1.363 mm [ν]＝min[max{a1，la，l2-a1}/150，10] = min[max{400，1500，800-400}/150，10] =10mm νmax≤[ν]

满足要求！ 3、支座反力计算 承载力使用极限状态 Rmax=1.637 kN 四、横向水平杆验算 钢管抗弯强度设计值[f](N/mm2) 205 钢管截面惯性矩I(mm4) 107800 钢管弹性模量E(N/mm2) 206000 钢管截面抵抗矩W(mm3) 4490 承载力使用极限状态 格构柱： F=1.2(gk1a+0.033)(la+ a1)/2=1.2×(0.5×0.4+0.033)×(1.5+0.4)/2=0.266 kN p=1.4Pk=1.4×1=1.4 kN 正常使用极限状态 格构柱： F1=(gk1a+0.033)(la+ a1)/2=(0.5×0.4+0.033)×(1.5+0.4)/2=0.222 kN p1=Pk=1 kN 计算简图如下： 1、抗弯验算

σ=Mmax/W=0.59×106/4490=131.311N/mm2≤[f]=205N/mm2 满足要求！ 2、挠度验算 νmax=5.356mm≤[ν]＝min[max(l1-a1, lb, a1)/150，10] = min[max(2500-400, 6000, 400)/150，10] =10mm 满足要求！ 3、支座反力计算 承载力使用极限状态 Rmax=3.081 kN 五、扣件抗滑承载力验算 扣件连接方式 单扣件 扣件抗滑移折减系数 0.8 Rmax =3.081 kN≤Rc =0.8×8=6.4 kN 满足要求！ 六、斜撑稳定性验算 斜撑计算长度系数μ2 1.3 钢管抗弯强度设计值[f](N/mm2) 205 钢管截面惯性矩I(mm4) 107800 钢管弹性模量E(N/mm2) 206000 钢管截面抵抗矩W(mm3) 4490 α1=arctan( l1/(H-h2))=arctan(2500/(5500-3000))=45° 第1层防护层传递给斜撑荷载计算 （1）横向斜撑验算 承载力使用极限状态 格构柱： F=1.2(gk1a+0.033)(la+ a1)/2=1.2×(0.5×0.4+0.033)×(1.5+0.4)/2=0.266 kN p=1.4Pk=1.4×1=1.4 kN 横向斜撑计算简图如下： 横向斜撑最大支座反力：R2max =2.125 kN 横向斜撑轴向力： N21= R2max/cosα1=2.125/cos45°=3.006 kN N=N21=3.006 kN 斜撑自由长度：h= h1/cosα1=0.8/cos45°=1.131 m 斜撑计算长度l0=kμ2h=1×1.3×1.131=1.471 m 长细比λ= l0/i=1470.782/15.9=92.502≤250

满足要求！ 轴心受压构件的稳定系数计算： 斜撑计算长度l0=kμ2h=1.155*1.300*1.131=1.699m 长细比λ= l0/i =1699/15.9=106.84 查《规范》JGJ130-2011表A.0.6得，φ= 0.544 σ= N/(φA) =3005.701/(0.544×424)=13.031N/mm2 σ≤[f]=205N/mm2 满足要求！ 第2层防护层传递给斜撑荷载计算 （1）横向斜撑验算 承载力使用极限状态 格构柱： F=1.2(gk1a+0.033)(la+ a1)/2=1.2×(0.5×0.4+0.033)×(1.5+0.4)/2=0.266 kN 横向斜撑计算简图如下： 横向斜撑最大支座反力：R2max =2.062 kN 横向斜撑轴向力： N22= R2max/cosα1=2.062/cos45°=2.917 kN N=N21+N22=5.922 kN 斜撑自由长度：h= (H-(n-1)h1-h2)/cosα1=(5.5-(2-1)×0.8-3)/cos45°=2.404 m 斜撑计算长度l0=kμ2h=1×1.3×2.404=3.125 m 长细比λ= l0/i=3125.412/15.9=196.567≤250

满足要求！ 轴心受压构件的稳定系数计算： 斜撑计算长度l0=kμ2h=1.155*1.300*2.404=3.610m 长细比λ= l0/i =3610/15.9=227.03 查《规范》JGJ130-2011表A.0.6得，φ= 0.141 σ= N/(φA) =5922.427/(0.141×424)=99.064N/mm2 σ≤[f]=205N/mm2 满足要求！ 七、立杆稳定性验算 立杆布置 格构柱 钢管截面惯性矩I(mm4) 107800 立杆计算长度系数μ1 1.3 钢管截面抵抗矩W(mm3) 4490 立杆截面回转半径i(mm) 15.9 钢管抗弯强度设计值[f](N/mm2) 205 立杆截面面积A(mm2) 424 立杆荷载计算 1、防护棚结构自重NG1k

钢管长度： L=n[(la+ a1) ((lb+2a1)/a+1)/2+ lb]+2( l12+(H- h2)2)0.5+4H=2×[(1.5+0.4)×((6+2×0.4)/0.4+1)/2+6]+2×(2.52+(5.5-3)2)0.5+4×5.5=75.271m 扣件数量： m=2n[((lb+2a1)/a-3)/2+1×4]=2×2×[((6+2×0.4)/0.4-3)/2+1×4]=44个 NG1k=0.033L+0.015m=0.033×75.271+0.015×44=3.167kN 2、防护棚构配件自重NG2k

防护层防护材料自重标准值NG2k1=n×gk1×(la+ a1)×(lb+ 2a1)/2=2×0.5×(1.5+0.4)×(6+2×0.4)/2=6.46 kN 栏杆与挡脚板自重标准值NG2k2=gk2×(la+ a1)=0.11×(1.5+0.4)=0.209 kN 纵向外侧防护自重标准值NG2k3=gk3×(la+ a1)=0.2×(1.5+0.4)=0.38 kN NG2k= NG2k1+ NG2k2+ NG2k3=6.46+0.209+0.38=7.049 kN 经计算得到，静荷载标准值：NGk= NG1k + NG2k=3.167+7.049=10.216 kN 3、冲击荷载标准值NQk

NQk=Pk=1 kN 立杆荷载设计值：N=1.2NGk+ 1.4NQk=1.2×10.216+ 1.4×1=13.659 kN 立杆的稳定性验算 1、立杆长细比验算 立杆自由长度h取立杆步距1.2m 立杆计算长度l0=kμ1h=1×1.3×1.2=1.56m 长细比λ= l0/i=1560/15.9=98.113≤210

满足要求！ 轴心受压构件的稳定系数计算： 立杆计算长度l0=kμ2h=1.155*1.300*1.200=1.802m 长细比λ= l0/i =1802/15.9=113.32 查《规范》JGJ130-2011表A.0.6得，φ= 0.496 2、立杆稳定性验算

合集下载

板房防护棚方案参数及计算

板房防护棚方案参数及计算

防护棚计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工高处作业安全技术规范》JGJ80-20163、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-2003一、搭设参数计算简图：扣件钢管防护棚_正面图扣件钢管防护棚_侧面图二、荷载设计防护层防护材料类型木脚手板防护层防护材料自重标准值g k1(kN/m2)0.35栏杆与挡脚板类型栏杆、木脚手板挡板栏杆与挡脚板自重标准值g k2(kN/m) 0.14纵向外侧防护荷载标准值g k3(kN/m) 0.2 高空坠落物最大荷载标准值P k(kN) 1钢管抗弯强度设计值[f](N/mm2) 205 钢管截面惯性矩I(mm4) 107800 钢管弹性模量E(N/mm2) 206000 钢管截面抵抗矩W(mm3) 4490 格构柱q=1.2(g k1×a+0.033) =1.2×(0.35×0.5+0.033)=0.25kN/m p=1.4P k=1.4×1=1.4kN正常使用极限状态格构柱q1=g k1×a+0.033 =0.35×0.5+0.033=0.208kN/mp1=Pk =1 kN1、抗弯验算M max=0.341 kN·mσ=M max/W=0.341×106/4490=75.895N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算νmax=1.422 mm[ν]＝min[max{a1，l a，l2-a1}/150，10] =min[max{500，1500，750-500}/150，10] =10mmνmax≤[ν]满足要求！3、支座反力计算承载力使用极限状态R max=1.459 kN四、横向水平杆验算钢管抗弯强度设计值[f](N/mm2) 205 钢管截面惯性矩I(mm4) 107800 钢管弹性模量E(N/mm2) 206000 钢管截面抵抗矩W(mm3) 4490格构柱：F=1.2(g k1a+0.033)(l a+ a1)/2=1.2×(0.35×0.5+0.033)×(1.5+0.5)/2=0.25 kNp=1.4P k=1.4×1=1.4 kN正常使用极限状态格构柱：F1=(g k1a+0.033)(l a+ a1)/2=(0.35×0.5+0.033)×(1.5+0.5)/2=0.208 kNp1=P k=1 kN计算简图如下：1、抗弯验算σ=M max/W=0.716×106/4490=159.362N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算νmax=9.505mm≤[ν]＝min[max(l1-a1, l b, a1)/150，10] = min[max(2500-500, 6500, 500)/150，10] =10mm满足要求！3、支座反力计算承载力使用极限状态R max=2.248 kN五、扣件抗滑承载力验算扣件连接方式单扣件扣件抗滑移折减系数0.8 max满足要求！六、斜撑稳定性验算斜撑计算长度系数μ2 1.3钢管抗弯强度设计值[f](N/mm2) 205 钢管截面惯性矩I(mm4) 107800钢管弹性模量E(N/mm2) 206000 钢管截面抵抗矩W(mm3) 4490112第1层防护层传递给斜撑荷载计算（1）横向斜撑验算承载力使用极限状态格构柱：F=1.2(g k1a+0.033)(l a+ a1)/2=1.2×(0.35×0.5+0.033)×(1.5+0.5)/2=0.25 kNp=1.4P k=1.4×1=1.4 kN横向斜撑计算简图如下：横向斜撑最大支座反力：R2max =2.105 kN横向斜撑轴向力：N21= R2max/cosα1=2.105/cos59.036°=4.092 kNN=N21=4.092 kN斜撑自由长度：h= h1/cosα1=0.8/cos59.036°=1.555 m 斜撑计算长度l0=kμ2h=1×1.3×1.555=2.021 m长细比λ= l0/i=2021.397/15.9=127.132≤250满足要求！轴心受压构件的稳定系数计算：斜撑计算长度l0=kμ2h=1.155*1.300*1.555=2.335m长细比λ= l0/i =2335/15.9=146.84查《规范》JGJ130-2011表A.0.6得，φ= 0.324σ= N/(φA) =4092.112/(0.324×424)=29.788N/mm2σ≤[f]=205N/mm2满足要求！第2层防护层传递给斜撑荷载计算（1）横向斜撑验算承载力使用极限状态格构柱：F=1.2(g k1a+0.033)(l a+ a1)/2=1.2×(0.35×0.5+0.033)×(1.5+0.5)/2=0.25 kN横向斜撑计算简图如下：横向斜撑最大支座反力：R2max =3.425 kN横向斜撑轴向力：N22= R2max/cosα1=3.425/cos59.036°=6.657 kNN=N21+N22=10.75 kN斜撑自由长度：h= (H-(n-1)h1-h2)/cosα1=(4.5-(2-1)×0.8-3)/cos59.036°=1.361 m 斜撑计算长度l0=kμ2h=1×1.3×1.361=1.769 m长细比λ= l0/i=1768.722/15.9=111.24≤250满足要求！轴心受压构件的稳定系数计算：斜撑计算长度l0=kμ2h=1.155*1.300*1.361=2.043m长细比λ= l0/i =2043/15.9=128.48查《规范》JGJ130-2011表A.0.6得，φ= 0.406σ= N/(φA) =10749.608/(0.406×424)=62.445N/mm2σ≤[f]=205N/mm2满足要求！七、立杆稳定性验算1、防护棚结构自重N G1k钢管长度：L=n[(l a+ a1) ((l b+2a1)/a+1)/2+ l b]+2( l12+(H-h2)2)0.5+4H=2×[(1.5+0.5)×((6.5+2×0.5)/0.5+1)/2+6.5]+2×(2.52+(4.5-3)2)0.5+4×4.5=68.83 1m扣件数量：m=2n[((l b+2a1)/a-3)/2+1×4]=2×2×[((6.5+2×0.5)/0.5-3)/2+1×4]=40个N G1k=0.033L+0.015m=0.033×68.831+0.015×40=2.892kN2、防护棚构配件自重N G2k防护层防护材料自重标准值N G2k1=n×g k1×(l a+ a1)×(l b+2a1)/2=2×0.35×(1.5+0.5)×(6.5+2×0.5)/2=5.25 kN栏杆与挡脚板自重标准值N G2k2=g k2×(l a+ a1)=0.14×(1.5+0.5)=0.28 kN纵向外侧防护自重标准值N G2k3=g k3×(l a+ a1)=0.2×(1.5+0.5)=0.4 kNN G2k= N G2k1+ N G2k2+ N G2k3=5.25+0.28+0.4=5.93 kN经计算得到，静荷载标准值：N Gk= N G1k + N G2k=2.892+5.93=8.822 kN3、冲击荷载标准值N QkN Qk=P k=1 kN立杆荷载设计值：N=1.2N Gk+ 1.4N Qk=1.2×8.822+ 1.4×1=11.986 kN立杆的稳定性验算1、立杆长细比验算立杆自由长度h取立杆步距1.2m立杆计算长度l0=kμ1h=1×1.3×1.2=1.56m长细比λ= l0/i=1560/15.9=98.113≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=kμ2h=1.155*1.300*1.200=1.802m长细比λ= l0/i =1802/15.9=113.32查《规范》JGJ130-2011表A.0.6得，φ= 0.4962、立杆稳定性验算σ= N/4/(φA) =11986.485/4/(0.496×424)=14.249N/mm2σ≤[f]=205N/mm2满足要求！八、立杆地基承载力验算Gk Qk立杆底垫板平均压力P=N/(k c A)=9.822/(1×0.25)=39.288 kPa P≤f g=140 kPa满足要求！。

悬挑架水平防护棚计算

悬挑架水平防护棚计算

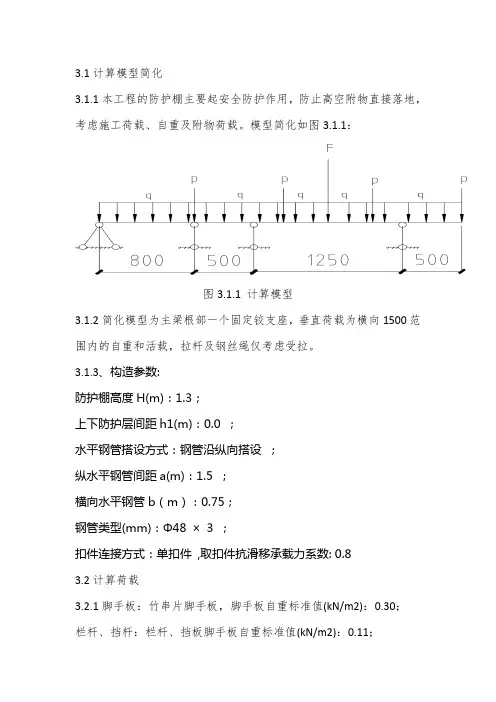

3.1计算模型简化3.1.1本工程的防护棚主要起安全防护作用，防止高空附物直接落地，考虑施工荷载、自重及附物荷载。
