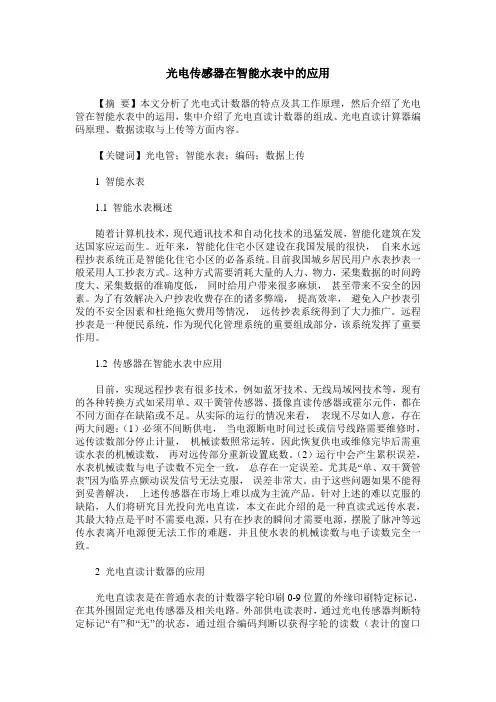

光电传感器在智能水表中的应用
【摘 要】本文分析了光电式计数器的特点及其工作原理，然后介绍了光电管在智能水表中的运用，集中介绍了光电直读计数器的组成、光电直读计算器编码原理、数据读取与上传等方面内容。
【关键词】光电管；智能水表；编码；数据上传
1 智能水表
1.1 智能水表概述
随着计算机技术，现代通讯技术和自动化技术的迅猛发展，智能化建筑在发达国家应运而生。近年来，智能化住宅小区建设在我国发展的很快， 自来水远程抄表系统正是智能化住宅小区的必备系统。目前我国城乡居民用户水表抄表一般采用人工抄表方式。这种方式需要消耗大量的人力、物力，采集数据的时间跨度大、采集数据的准确度低， 同时给用户带来很多麻烦， 甚至带来不安全的因素。为了有效解决入户抄表收费存在的诸多弊端， 提高效率， 避免入户抄表引发的不安全因素和杜绝拖欠费用等情况， 远传抄表系统得到了大力推广。远程抄表是一种便民系统，作为现代化管理系统的重要组成部分，该系统发挥了重要作用。
1.2 传感器在智能水表中应用
目前，实现远程抄表有很多技术，例如蓝牙技术、无线局域网技术等，现有的各种转换方式如采用单、双干簧管传感器、摄像直读传感器或霍尔元件，都在不同方面存在缺陷或不足。从实际的运行的情况来看， 表现不尽如人意，存在两大问题：（1）必须不间断供电， 当电源断电时间过长或信号线路需要维修时，
远传读数部分停止计量， 机械读数照常运转。因此恢复供电或维修完毕后需重读水表的机械读数， 再对远传部分重新设置底数。（2）运行中会产生累积误差，
水表机械读数与电子读数不完全一致， 总存在一定误差。尤其是“单、双干簧管表”因为临界点颤动误发信号无法克服， 误差非常大。由于这些问题如果不能得到妥善解决， 上述传感器在市场上难以成为主流产品。针对上述的难以克服的缺陷， 人们将研究目光投向光电直读， 本文在此介绍的是一种直读式远传水表，
其最大特点是平时不需要电源，只有在抄表的瞬间才需要电源，摆脱了脉冲等远传水表离开电源便无法工作的难题，并且使水表的机械读数与电子读数完全一致。
智能水表使用教程
家家户户都安装了智能水表,但是而对于初次使用者来说，如何正确使用智能水表是他们关注的重点.
下面我们以慧怡顺水水表厂生产的智能水表为例，详细介绍下射频卡智能水表使用教程，以便用户查阅了解!
智能水表使用教程分为配套供应、安装、使用说明、用户卡功能说明以及用户须知注意事项这5个部分组成,我们一步一步的介绍下：
一、配套供应：
1、智能水表1个
2、铜接管2个
3、热收缩膜2张
4、水表使用说明书1份
5、水表IC卡卡3张，清零卡，设置卡，用户卡
6、水表系统一套
二、安装:
1、将防拆热收缩膜套在水表的接管螺母上,然后用电吹风对准防拆热收缩膜处吹或用90℃以上的热水对准防拆热收缩膜浇淋，其热收缩膜即进行收缩而按接管螺母的形状将其箍紧。水表安装时表壳上的箭头方向必须与水流方向一致，安装必须水平,安装地点应能防止曝晒、 受污染和水淹，且便于拆装和观察的场所，寒冬季节应采取防冻措施.
2、水表和仪表罩壳上严禁搁置任何物品。注意防湿、防潮,严禁水滴渗入水表和仪表内损坏仪表, 影响用户正常使用。
3、锅炉进水端安装冷水水表时必须装止回阀,防止热水和蒸汽回流损坏水表.
4、长期使用后，杂物堵塞或零件磨损等原因引起误差，须检修后使用。水表壳体不得拆卸，发现 不正常现象应通知管理部门检修.
5、特别告示:注意安装预留尺寸必须符合水表外形尺寸安装要求，以免由于预留尺寸不足造成水 表外壳受拉力损坏。
三、水表使用说明
用户需要手持IC卡去水管理部门缴纳一定的水费，再将IC卡插入家中的水表卡槽里(或者刷一下）就能开阀门使用水了。射频卡智能冷水表计量和监控数据是通过水表和液晶显示并用射频卡传递数据，液晶显示如下图所示：
A显示水量体积单位: m.3
IC卡智能水表主要技术指标
一、 主要技术标准
1、 CJ/T133-2012《IC卡冷水水表》；
2、 GB/T 778.1～3-2007《封闭管道中水流量的测量》及《饮用冷水水表和热水水表》；
3、 JJG 162 -2012《冷水水表检定规程》;
4、 JB/T 9329——1999《仪器仪表运输、运输储存基本环境条件和实验方法》;
二、 主要计量技术参数
1、 水表外壳采用59纯黄铜材料，计量精度优于2.0级；
2、 采用防滴漏节水结构，始动流量小于2升/每小时，有效防止滴水盗水行为；
3、 Q3/Q1=80；
4、 压力损失小于等于0.063MPa；
5、 工作压力小于等于1.0MPa， 短时1.6MPa；
6、 工作水温0℃～30℃;
三、 主要功能技术指标：
1、 采用接触式逻辑加密IC卡片；
2、 水表液晶显示屏采用超低功耗循环常显技术，在保证低功耗（静态功耗<15uA）的同时，循环常显充值剩余量和累计用水量;
3、 采用碱性干电池供电技术，为防止在潮湿环境氧化产生接触不良故障，电池与表计之间的连接采用卡扣连接，用户可自行更换电池;
4、 为防止水表阀门因水垢锈死，阀门每月自动开关一次；
5、 防磁干扰功能，有强磁干扰时，阀门自动关闭，强磁干扰消失后，阀门自动开启;
6、 具有余量不足关阀报警功能，报警值可设置，报警后用户插卡可打开阀门，余量用完自动关阀;
7、 具有电池电量不足和掉电自动关阀功能，更换新电池后插用户卡可打开阀门；
8、 防囤积功能，囤积水量可设置，防止恶意囤水;
9、 有阀门状态、电池低电压、卡错、余量不足等工况和提示信息显示功能；
10、 鼓励水表具有自主知识产权，获得国家专利者;
11、 产品程序应实现明华RD系列IC卡读写器对IC卡（水卡）进行读写操作，并封装为动态链接库，封装的方法或函数可通过VB进行调用。通过调用具体的方法或函数可实现购水用户的开户、购水及补卡等业务;
智能ic卡水表数字代表什么
智能IC卡水表在安装以后，就能在表面上看到两列按钮，其中第一列按钮是数字，它们代表着不同的意义。
首先，它代表水表的有效使用时间，这个时间具体指的是用户拿到水表以后，到水表到期换表的这段时间。 其次，它代表水表上次检修的时间。如果在此时间之后，未进行检修，那么就会导致水表出现故障，从而影响水表的正常使用。再次，它代表水表发出故障信号的时间，如果在水表上发出故障信号，那么就会影响水表的正常使用，此时就需要及时进行维修。 此外，它还代表着能耗，包括在单个用户取水量的增加情况，以及整个水表的总能耗。
智能IC卡水表的数字代表的信息，是水表的使用者在进行日常管理时必不可少的，因此使用者是应该重视这些按钮上的数字的。为了确保水表的正常使用，除了要定期更换水表外，还要进行定期的检修，此外，还要维护它的正常工作，以免发生故障。此外，从能耗的角度来看，也可以有效把控水表的用水量，减少不必要的能耗。
总之，智能IC卡水表上按钮所代表的数字，具有许多不同的含义，它们既能帮助使用者能有效管理水表，又能有效把控能耗，从而保证水表的正常使用。
