东北大学自动化2008A试题及答案

  • 格式：doc
  • 大小：926.50 KB
  • 文档页数：7

- 1 - 东北大学考试试卷（A卷） 2008—2009 学年第 1 学期 课程名称： 微型机原理(含单片机) ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄

一、选择题（10分） 1. 假设存储器中从7462H单元开始的四个相邻字节单元中的内容依次是32H，46H，52H，0FEH，则存放字数据0FE52H的地址是 C 。 A.7462H B.7463H C.7464H D.7465H 2. 一个SRAM芯片，有14条地址线和8条数据线，则该芯片最多能存储ASCII码字符的个数是 A 。 A．16384 B. 32768 C. 256 D. 14 3.在数据传送过程中，不需要 CPU 介入的是 C 。 A.无条件传送 B.查询方式 C. DMA 方式 D.中断方式 4.下列哪条指令访问 I / O 端口进行读操作是合法的 A 。 A.IN AL, DX B.IN AL, 100H C.IN AL, BL D.IN DX, AL 5. 为了解决CPU与外部设备工作速度的不一致，在I/O接口电路中，输入必须有 B ，输出必须有_____A_____。 A．锁存器 B. 缓冲器 C. 译码器 D. 控制器 6. 一般情况下，CPU的复位和启动信号是通过 RESET引脚上的触发信号来执行的。8086CPU维持复位状态的信号为① B ，CPU复位结束开始工作时，从② C 处开始执行程序。8051单片机复位后则从③ A 开始执行指令 ① A. 低电平 B. 高电平 C. 上升沿 D.下降沿 ② A. CPU的0000H B. CPU的FFFF0H C. 内存的FFFF0H D. CPU的0000H ③ A．程序存储区0000H B．程序存储区FFFF0H C．数据存储区0000H D．数据存储区FFFF0H 7. 微处理器是微型计算机的核心，随着电子技术的发展，CPU的集成度越来越高，性能也有大幅度提高。微处理器最主要的性能指标有 C 和 D 。 A．内存 B. 硬盘 C. 主频 D. 字长 E. 显存 F.操作系统 8. 与8086不同，8051存储器在物理结构上分为程序存储器空间和数据存储器空间，这种结构形式称为哈佛结构。8051片外程序存储器和数据存储器分别最大可扩展为① B 和② B 。程序存储器和数据存储器在地址空间上是重叠的，8051单片机通过③ C 区分这两个逻辑空间的。 ① A．64M B．64K C．64K D．32K ② A．64M B．64K C．32K D．64M ③ A．地址 B．译码器 C．指令 D．时钟 9. 下述产生片选信号CS的方法中，被选中芯片不具有唯一确定地址的是 A 。 A．线译码或部分译码 B. 仅部分译码 C. 仅线译码 D. 全译码 10.将CPU、一定量的RAM、ROM以及I/O、定时/计数器等集成到一个芯片上，构成单片机。以下 C 是 8051单片机所没有集成的功能。 A.定时器 B.串行口 C.数模转换器 D.中断控制器 11. I/O设备与 CPU 之间交换信息，其状态信息是通过 B 总线传送给 CPU 的。 A．地址 B．数据 C．控制 D．三者均可 12．在8086/8088系统中，I/O具有单独的寻址空间和操作指令。8086/8088进行I/O访问的地址空间为 B 。 A．FFFF0H – FFFFFH B. 0000H-FFFFH C．F0000H – FFFFFH D. 0000H-F000H 13．在一个基本总线周期，8086引脚 A19/S6～A16/S3 在T1输出地址信息，在 C 输出状态信息。 A．T1、T2 B.T1、T2、T3 C．T2、T3、T4 D. T1 14．在串行接口标准中，RS-232-C被广泛使用。它的逻辑“1”对应的电平为 B 。 A．3.6V — 5V B. -3V — -15V A．-3.6V — -5V B. 3V — 15V

总分 一 二 三 四 五 六 七 八 九 十 得分 学 院

班 级 学 号 姓 名

……………○……………密……………○……………封……………○…………线……………………………… - 2 -

二、填空题（10分） 1．微型计算机是由的 CPU(微处理器) 、存储器、 I / O 接口电路和系统总线构成。 2. 8086 / 8088 CPU 主要由 BIU(总线接口部件) 、 EU（执行部件） 两大部件组成。 3.在高性能微型计算机系统中，常采用Cache（缓存）、 主存 和 外存 三级存储系统。 4．8086CPU从 INTR 引脚接收可屏蔽中断请求信号，若标志位 IF = l ，则 CPU 在结束当前指令后，从 INTA 引脚发出中断响应信号。 5．在存储器系统中，实现片选译码信号的方法有： 全译码、 部分译码 、 线译码 。 6．8253内部有 3 个计数器，假设时钟输入频率为100kHz，若欲计时1mS，则计数器的初始值应设置为 100 。 7． 分辨率是A/D转换器的一项重要性能指标，它表明了能够分辨最小的量化信号的能力。对于一个12位的A/D转换器，它能分辨的最小量化信号的能力为 4096 位。 8．存储器和CPU连接时，需要考虑三方面的问题，分别是： ① 高速CPU和较低速度存储器之间的速度匹配问题 ② CPU总线的负载能力问题 ③ 片选信号和行地址、列地址的产生机制 9．CPU从I/O接口的 状态寄存器 中获取外设的“忙”,“闲”和“准备好”等信息。CPU从 l / O 接口的 控制寄存器 向外设发“启动”或“停止”等信号。 10．8051单片机中断系统中提供了 5 个中断源，并实现两级优先级管理。在同等优先级下，五个中断都请求， 串行通讯口中断 的响应优先级最低。 11.8086的中断有一个强有力的中断系统，可以处理 256 种不同的中断。从产生中断的方法来分，这些中断可以分为 硬件中断 、 软件中断 。中断向量表放在内存的 0段的0-3FFH 区域。

三、简答题（20分） 1．8086CPU 接到 Reset 复位信号后，要完成哪些操作？ 答：

(1) CPU停止当前操作（三态总线呈高阻状态）, CPU 内部除 CS 外，其余寄存器和指令队列均被清0; CS为FFFFH (2) CPU 执行 FFFF0H 处的指令． 2．CPU和外设之间的数据传送方式有哪些？ 答： 程序方式，分为无条件传送方式和条件传送方式； 中断方式； DMA方式。 3．什么叫端口？ 8255A 的端口选择信号 A1和A0 是如何区分其不同的端口？ 答： 端口是指 CPU 可以访问的接口中的寄存器。 8255A 有四个端口地址，它们由端口选择信号 A1 A0来区分。 AlA0 ＝ 00 ― 访问 PA； AlA0 ＝ 01 ― 访问 PB； AlA0 ＝ 10 ― 访问 PC； AlA0 ＝ 11 ― 访问 控制端口 。 4．在模拟信号送入 A / D 转换器输入口之前，常常有“采样保持电路”，简述“采样保持电路”的功能；在什么情况下，可以省略“采样保持电路” ? 答： 使模拟信号在采样时刻能保持稳定，以便 A / D 转化有充分时间；当模拟信号变化缓慢，在 A / D 转化期间基本保持不变。可以省略。 5．作为一种常用的单片机，8051单片机为使用者提供的资源有哪些？ 答： 1个8 位算术逻辑单元； 32 个I/O 口4 组8位端口； 2个16 位定时计数器； 1个全双工串行通信口； 5个中断源，两个中断优先级的中断管理器； 128 字节内置RAM； 独立的64K 字节可寻址数据和代码区。 6、简述下面两条指令分别是什么语法错误？ (1) MOV [BX],[SI] (2) MOV AX，DL 答： (1)存储器单元之间不能进行数据传送 (2)8位寄存器与16位寄存器之间不能进行数据传送 7.设执行前SI=1000H,DS=2000H,存储单元(21000H)=1245H,下面二条指令分别执行后BX中的值各是多少? ① MOV BX,[SI] BX=1245H

得分 - 3 -

② LEA BX,[SI] BX=1000H 8. 比较软件、硬件和可编程定时/计数器用于定时的特点。 答：软件定时一般根据要求设计一个时延子程序，其优点是成本低；缺点是CPU利用率低，且定时间隔不准确。 硬件定时会增加相应的硬件设备，使硬件成本增加，但可以不占用CPU，并且定时准确；不过一旦硬件设计制作好后，不便于更改定时间隔。 用可编程定时/计数器可以兼顾前两者的优点，即定时信号的产生由专门的硬件电路产生，定时准确且CPU利用率高，并且可以通过程序更改定时间隔而不改变硬件电路。 9. 微处理器内部一般有哪些基本部件组成？试简述它们的主要功能。 答：算术逻辑单元ALU（运算器）。对二进制进行算术和逻辑运算的部件； 控制与定时单元（控制器）。发布操作命令的机构，执行程序时负责取出指令、分析指令、执行指令 内部总线负责在微处理器内部各部件之间传送信息，总线缓冲器用来隔离微处理器内部和外部总线，避免总线冲突 寄存器阵列用于临时存放数据和地址 10. 列出8086/8088 CPU接口部件（BIU）和执行部件（EU）的主要组成及其寄存器。 BIU：段地址寄存器CS、DS、SS、ES； 16位指令指针寄存器IP； 20位地址加法器; 输入输出总线控制逻辑等。 EU：运算器； 控制器； 通用寄存器AX、BX、CX、DX 专用寄存器BP、SP、SI、DI 16位标志寄存器FR。 11. 设DS=4500H，AX=0508H，BX=4000H，SI=0320H。当8088 CPU在最小模式下执行指令MOV [BX+SI+0100H],AX时，各控制信号M / IO、DT/R、/RD、/WR在有效期间的状态分别是什么？数据总线和地址总线上的数据分别是多少？ 答：IO/M低、DT/R高、/RD高、/WR低; 数据总线：0508H； 地址总线：49420H。 12. 常用存储器片选控制方法有哪几种？它们各有什么优缺点？ 答：线选法：CPU高位地址不经过译码，直接分别连接各存储芯片的片选端以区别各芯片的地址。连线简单，不需译码器；但容易产生地址冲突，且地址空间不连续。 全译码：所有高位地址全部参与译码，译码输出作为各芯片的片选信号。各组芯片之间不存在地址重叠和冲突问题，每个单元地址是唯一的；缺点是译码电路比较复杂，译码器输出有时不能全部利用。 部分译码法：只选CPU高位地址总线中的一部分进行译码，以产生各个存储芯片的片选控制信号。部分译码法能充分利用译码器；但存在地址重叠。它是介于全译码法和线选法之间的一种片选方法。

合集下载

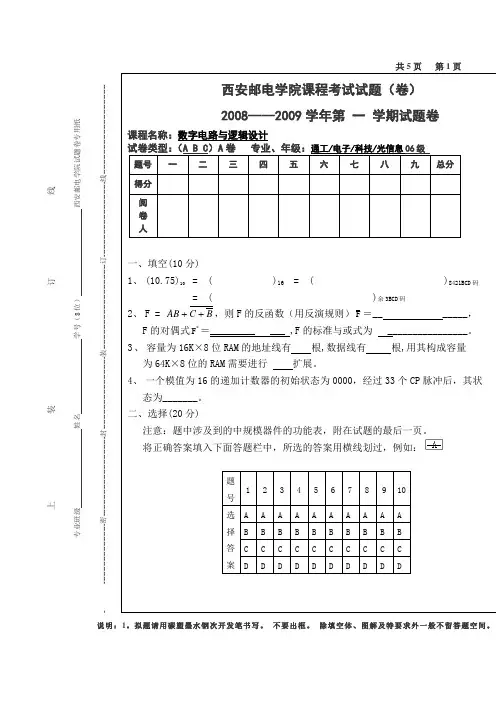

2008数电A卷及其答案

2008数电A卷及其答案

说明：1。

拟题请用碳塑墨水钢次开发笔书写。

不要出框。

除填空体、图解及特要求外一般不留答题空间。

- ---------------------------上------------------------------装-----------------------------------------订----------------------------线---------------------------------专业班级 姓 学号（8位） 西安邮电学院试题卷专用纸- ------------------------密--------------------------------封-----------------------------装----------------------------------订------------------------------线------------------------------------注意：题中涉及到的中规模器件的功能表，附在试题的最后一页。

将正确答案填入下面答题栏中，所选的答案用横线划过，例如： ED C AB +++ED C )B A (F ∙∙∙+=2．装订试卷，考生答卷时不得拆开或在框外留写标记，否则按零分计共 5 页 第2页说明： 1。

拟题请用碳塑墨水钢笔书写。

不要出框。

除填空体、图解及特要求外一般不留答题空间。

----------------------------上------------------------------装-----------------------------------------订----------------------------线----------------------------------------专业班 姓名 班内序号 西安邮电学院试题卷专用纸-------------------------密--------------------------------封-----------------------------装----------------------------------订------------------------------线-----------------------------------------2．装订试卷，考生答卷时不得拆开或在框外留写标记，否则按零分计共5页 第3页E. 以上答案都不对12. 下图中Q 端的状态方程为：A.D Q n =+1B. nnn Q K J Q Q ⋅+⋅=+1C. nn Q Q =+1 D. nn Q Q=+1E. 以上答案都不对----------------------------上------------------------------装-----------------------------------------订----------------------------线----------------------------------------专业班 姓名 班内序号 西安邮电学院试题卷专用纸-------------------------密--------------------------------封-----------------------------装----------------------------------订------------------------------线-----------------------------------------ST A B ST C ST A 2 A 1 A 0 0Y 1Y X 1 X X X X 1 1 X X 1 X X X 1 1 0 X X X X X 1 1 1 0 0 0 0 0 0 1 1 0 0 0 0 1 1 0 1 0 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 0 1 1 1 1 1 0 1 1 1 1 1 0 0 1 0 0 1 1 1 1 0 1 1 1 1 0 0 1 0 1 1 1 1 1 1 0 1 1 1 0 0 1 1 0 1 1 1 1 1 1 0 1 11111111 11174195功能表装订试卷，考生答卷时不得拆开或在框外留写标记，否则按零分计说明：1。

自控07-08_A试题

自控07-08_A试题

北京交通大学 2007-2008学年 第一学期考试试题(A)课程名称：自动控制理论 班级：电气2005级 出题人：自控教学组)二、(15分)系统结构如图所示，其主反馈A 和局部反馈B 极性均不确知。

若测得该系统的阶跃响应曲线如下图所示的()()(),,a b c 三种情况,试分析判断各种情况下的主反馈A 和局部反馈B 的反馈极性。

[,,0()+-表示反馈断开]()a ()b ()c三、(20分)系统结构如图所示，输入()s R ，扰动()s N ，要求完全消除扰动对输出的影响，并且要求系统对单位阶跃响应指标为%3.16%=δ，过渡过程时间为s t s 3=()5%∆=，确定21,K K 以及()s G n 的表达式。

学院 班级 学号 姓名 任课教师 ------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------四、(20分)设某闭环系统的特征方程为()()012=+++s k a s s 。

试确定其负反馈根轨迹(k 从0到∞变化)；满足条件：① 负实轴上无根轨迹时的参数a ；② 负实轴上有一段根轨迹时的参数a 。

并分别画出①、②种情况下的相应根轨迹的大致图形[①、②各画一个图即可]。

五、(10分)某单位负反馈二阶系统，开环传函为()2222nK n nG s s s ωζωω=++，当开环增益1=K 时，开环幅相频率特性如图所示；当2=ω时，曲线与虚轴的交点是1-。

)r r M ωω⎡⎤==⎢⎢⎣①确定开环传递函数()s G K 。

②求出闭环系统的传递函数，求出闭环系统的r ω，并求出闭环系统的r M 。

六、(15分)系统框图如图()a ，其中()()()101.0105.02++=s s s s G 。

东北大学智慧树知到“电气工程及其自动化”《直流自动控制系统》网课测试题答案5

东北大学智慧树知到“电气工程及其自动化”《直流自动控制系统》网课测试题答案5

东北大学智慧树知到“电气工程及其自动化”《直流自动控制系统》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.对于直流调速系统而言，快速系统的控制目标就是尽量缩短起动、制动时间，保证系统的快速性。

()A.正确B.错误2.闭环无静差系统实验，电动机刚起动就烧晶闸管快速熔断器，这是因为电流过大引起的，欲要使起动电流小下来，应减小系统中转速调节器的限幅值。

()A.正确B.错误3.有静差调速系统是依靠偏差进行调节; 无静差调速系统是依靠偏差的积累进行调节的。

()A.正确B.错误4.设∆nop和∆ncl分别表示开环和闭环系统的稳态速降，K表示闭环系统的开环放大系数，则∆nop与∆ncl的关系可表示为()。

A.B.C.D.5.双闭环调速系统中，在强迫建流阶段，两个调节器的状态是()。

A.ASR饱和、ACR不饱和B.ACR饱和、ASR不饱和C.ASR和ACR都饱和D.ASR和ACR都饱和6.无论在任何情况下，两组晶闸管绝对不允许同时加触发脉冲，当一组工作时，另一组的触发脉冲必须被封锁。

()A.正确B.错误7.直流电机启动过程的强迫建流阶段一般是指突加阶跃给定{图}开始到Id=Idm为止。

()A.正确B.错误8.在双闭环直流调速系统的启动建流阶段，如果电流环响应过快，电枢电流急剧上升，为了保护电机，我们可以增加一个()。

A.转速变化率环B.激磁电流环C.电枢电压环D.电流变化率环9.直流调速系统的静态指标主要有调速范围和静差率。

()A.正确B.错误10.理想空载转速n0相同时，闭环系统的静差率Sb与开环下的Sk之比为(); 闭环系统的调速范围与开环系统调速范围之比为()。

A.1B.0C.1+KD.1/(1+K)(K为开环放大倍数)11.在调速系统中，当电流截止负反馈参与系统调节作用时说明调速系统主电路电流()。

A.过大B.过小C.正常D.为零12.在无静差调速系统中，调节器一般采用()。

A.D调节器B.PD调节器C.PI调节器D.P调节器13.某系统的开环传递函数的一般形式为，n表示系统的阶数，若r=1，则该传递函数所对应的系统为()型系统。

2008年10月自考《自动控制理论(二)》试题及答案02306

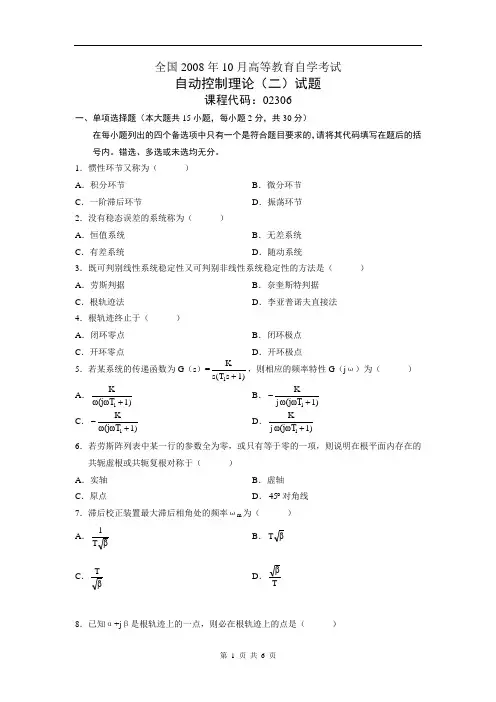

2008年10月自考《自动控制理论(二)》试题及答案02306
