消防设计说明

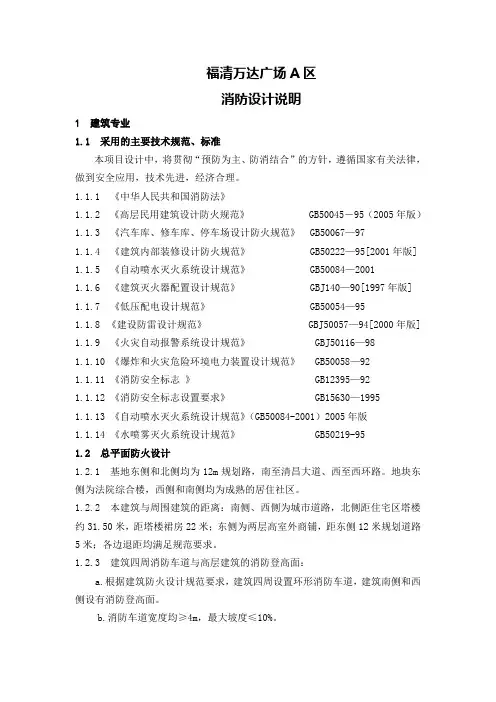

福清万达广场A区

消防设计说明

1 建筑专业

1.1 采用的主要技术规范、标准

本项目设计中，将贯彻“预防为主、防消结合”的方针，遵循国家有关法律，

做到安全应用，技术先进，经济合理。

1.1.1 《中华人民共和国消防法》

1.1.2 《高层民用建筑设计防火规范》 GB50045－95（2005年版）

1.1.3 《汽车库、修车库、停车场设计防火规范》 GB50067—97

1.1.4 《建筑内部装修设计防火规范》 GB50222—95[2001年版]

1.1.5 《自动喷水灭火系统设计规范》 GB50084—2001

1.1.6 《建筑灭火器配置设计规范》 GBJ140—90[1997年版]

1.1.7 《低压配电设计规范》 GB50054—95

1.1.8 《建设防雷设计规范》 GBJ50057—94[2000年版]

1.1.9 《火灾自动报警系统设计规范》 GBJ50116—98

1.1.10 《爆炸和火灾危险环境电力装置设计规范》 GB50058—92

1.1.11 《消防安全标志 》 GB12395—92

1.1.12 《消防安全标志设置要求》 GB15630—1995

1.1.13 《自动喷水灭火系统设计规范》（GB50084-2001）2005年版

1.1.14 《水喷雾灭火系统设计规范》 GB50219-95

1.2 总平面防火设计

1.2.1 基地东侧和北侧均为12m规划路，南至清昌大道、西至西环路。地块东

侧为法院综合楼，西侧和南侧均为成熟的居住社区。

1.2.2 本建筑与周围建筑的距离：南侧、西侧为城市道路，北侧距住宅区塔楼

约31.50米，距塔楼裙房22米；东侧为两层高室外商铺，距东侧12米规划道路

5米；各边退距均满足规范要求。

1.2.3 建筑四周消防车道与高层建筑的消防登高面：

a.根据建筑防火设计规范要求，建筑四周设置环形消防车道，建筑南侧和西

侧设有消防登高面。

b.消防车道宽度均≥4m，最大坡度≤10%。

消防设计说明范本 -回复

关于消防设计的说明。

引言：

消防设计作为建筑设计中的重要组成部分，是确保建筑物在发生火灾时能够有效防止火势蔓延，降低火灾造成的伤亡和财产损失的关键措施之一。本文将以中括号内的内容为主题，详细介绍消防设计的步骤和相关要点。

一、火灾风险分析

在进行消防设计之前，首先需要进行火灾风险分析。火灾风险分析是通过评估建筑物的使用性质、危险品储存情况、人员疏散路径等因素，确定火灾风险的严重程度。根据火灾风险评估结果，进行相应的火灾预防和控制措施的规划。

二、消防设施的选型和布置

根据火灾风险分析的结果，确定需要配置的消防设施，并进行合理的布置。常见的消防设施包括火灾报警系统、自动喷水灭火系统、气体灭火系统等。在选择消防设施时，需要根据建筑物的特点、尺寸和使用性质综合考虑，并符合相关法规和标准的要求。

三、防烟设计

防烟设计是确保人员疏散通道畅通和减少烟雾对人体健康的影响的重要环节。通过设置合理的排烟系统、防烟门窗和通风设备等，保持疏散通道的通畅，并降低烟气浓度，提高人员疏散效率。

四、灭火水源设计

灭火水源设计是确保在火灾发生时能够迅速提供足够的灭火水源的关键环节。根据建筑物的类型和规模，合理规划和配置消火栓、室内消防给水设备等消防水源设施，保证灭火水源的充足和水压的稳定。

五、疏散通道设计

疏散通道设计是保障人员安全疏散的重要措施。通过设计合理的疏散通道和设置防火门、逃生梯等设施，确保人员在火灾发生时能够迅速有序地疏散到安全地带。

六、灭火救援设备和器材的配置

根据建筑物的规模和特点，合理配置灭火器、灭火器具、逃生绳索等灭火救援设备和器材。同时，在设计阶段就要考虑到消防车辆的进出通道和停放位置，确保消防车辆能够快速接近火灾现场进行救援。

七、维护管理计划

消防设计的最后一步是制定维护管理计划，确保消防设施和设备处于良好的工作状态。维护管理计划包括定期巡查检测、设备维护和人员培训等内容，以确保消防设施的可靠性和有效性。

消防设计说明书

一、防火设计

1、 地下室防火等级为一级。

2、地下室所有设备房间的防火门均为甲级钢制防火门，防火卷帘耐火极限不应低于3小时，防火卷帘与楼板、梁和墙柱之间的间隙应采用防火封堵材料封堵。

3、所有穿越防火墙及隔墙的管线均用不燃材料填实，通过防火墙或防火门下的管线沟，应采用不燃材料将通过处的管线沟间隙紧密填实。

4、地下室均设有自动灭火系统，防火分区面积均满足规范要求。

5、防火墙应直接砌在基础和钢筋混凝土的框架上，防火隔墙可砌筑在不燃烧体的地面或者钢筋混凝土梁上，防火墙、防火隔墙均应砌至梁、板底部。

6、变形缝结构基层应采用不燃烧材料，表面不应采用可燃或易燃材料。

7、地下室每个防火分区均有不少于2个的安全疏散口。

二、消防系统

1、消防栓、喷淋系统由消防泵房供水。消防泵房设置在本工程人防地下室(A区)。

2、喷淋系统

本工程自动喷水灭火系统用水量30L/S，水泵供水压力为0.50Mpa，湿式报警阀设置在消防泵房内，在需要减压的防火分区内采用减压孔板减压。

本工程汽车库按中级危险级Ⅱ级设计，动作温度为68℃.喷头流量系数为80。除风管及部分梁下采用垂直喷头外，其余采用直立型喷头，喷头安装时其溅水盘与顶板的距离不应小于75mm并不应大于150mm。如下垂型喷头不能满足安装要求，需在喷头上方加集热板。在大于1200mm的风管或桥架下增设喷头保护，喷头从就近喷淋配水管引出。所有特级防火卷帘的耐火极限均符合现行国家标准《门与卷帘耐火试验方法》GB7633有关被火面温升的判定条件，可不设置自动喷水灭火系统保护。

3、消火栓系统 本工程消火栓用水梁10L/S，消火栓泵房供水压力为1.00Mpa。采用临时高压供水系统。消火栓采用 （04S202）SNW65-Ⅱ型消火栓，消火栓箱型号采用SG24B65Z-J型。消火栓箱配置SNE65-Ⅱ型消火栓一个，QZ19/ø19水枪一支，DN65×25米长的衬胶水龙带一条，启泵按钮一只，消防软管卷盘JPS1.6-19(25米)一套。室内消火栓的布置保证有两支水枪的充实水柱同时到达室内的任何部位。消火栓栓口离地面高度为1.1米。

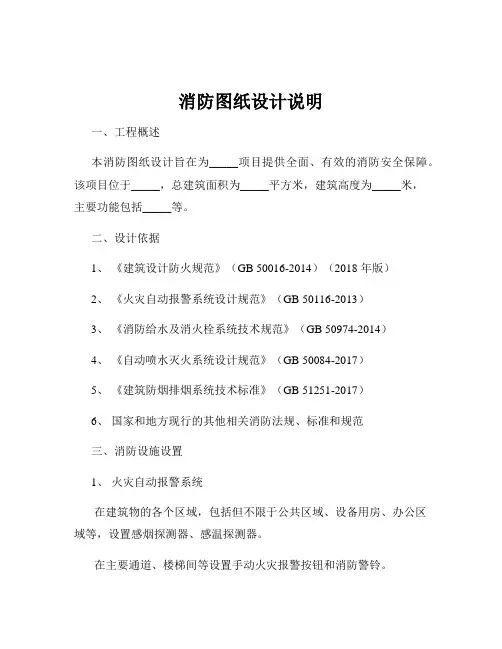

消防图纸设计说明

一、工程概述

本消防图纸设计旨在为_____项目提供全面、有效的消防安全保障。该项目位于_____，总建筑面积为_____平方米，建筑高度为_____米，主要功能包括_____等。

二、设计依据

1、 《建筑设计防火规范》（GB 50016-2014）（2018 年版）

2、 《火灾自动报警系统设计规范》（GB 50116-2013）

3、 《消防给水及消火栓系统技术规范》（GB 50974-2014）

4、 《自动喷水灭火系统设计规范》（GB 50084-2017）

5、 《建筑防烟排烟系统技术标准》（GB 51251-2017）

6、 国家和地方现行的其他相关消防法规、标准和规范

三、消防设施设置

1、 火灾自动报警系统

在建筑物的各个区域，包括但不限于公共区域、设备用房、办公区域等，设置感烟探测器、感温探测器。

在主要通道、楼梯间等设置手动火灾报警按钮和消防警铃。 消防控制中心设置火灾报警控制器、消防联动控制器等设备，实现对火灾的监测、报警和控制。

2、 消防给水系统

室外设置环状消防给水管网，管径为_____，由市政给水管网直接供水。

室内设置消火栓系统和自动喷水灭火系统。消火栓系统竖向分为_____个分区，保证每个分区的消火栓栓口压力不超过_____MPa。自动喷水灭火系统根据建筑物的使用功能和危险等级，选用_____系统。

消防水池储存室内消火栓系统和自动喷水灭火系统的用水量，有效容积为_____立方米。消防水池设置在_____，并采取有效的防水、防渗漏措施。

3、 消火栓系统

室内消火栓布置保证同层任何部位有两个消火栓的水枪充实水柱同时到达，水枪充实水柱长度不小于_____米。

消火栓箱内配备消火栓、水枪、水带、消防卷盘等设备，消火栓栓口直径为_____mm，水枪喷嘴口径为_____mm。

4、 自动喷水灭火系统

按照规范要求设置喷头，喷头类型包括直立型、下垂型、边墙型等。
