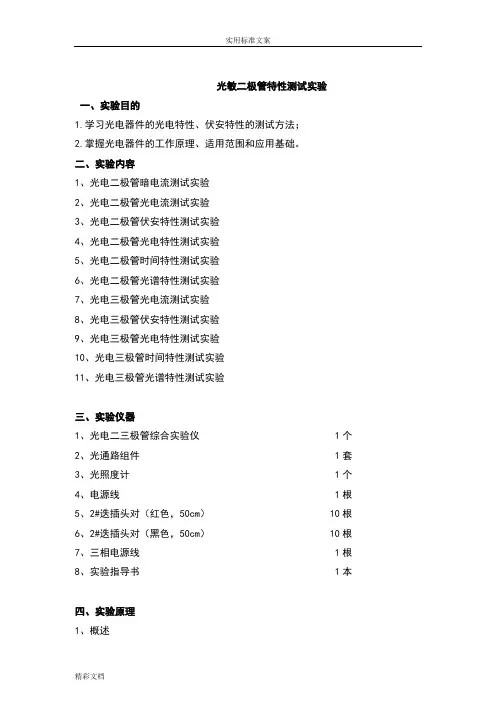

光敏二极管特性测试实验一、实验目的1.学习光电器件的光电特性、伏安特性的测试方法；2.掌握光电器件的工作原理、适用范围和应用基础。

二、实验内容1、光电二极管暗电流测试实验2、光电二极管光电流测试实验3、光电二极管伏安特性测试实验4、光电二极管光电特性测试实验5、光电二极管时间特性测试实验6、光电二极管光谱特性测试实验7、光电三极管光电流测试实验8、光电三极管伏安特性测试实验9、光电三极管光电特性测试实验10、光电三极管时间特性测试实验11、光电三极管光谱特性测试实验三、实验仪器1、光电二三极管综合实验仪 1个2、光通路组件 1套3、光照度计 1个4、电源线 1根5、2#迭插头对（红色，50cm） 10根6、2#迭插头对（黑色，50cm） 10根7、三相电源线 1根8、实验指导书 1本四、实验原理1、概述随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。

光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。

光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。

从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。

从对光的响应来分，有用于紫外光、红外光等种类。

不同种类的光敏二极管，具胡不同的光电特性和检测性能。

例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。

这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。

又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。

因此，在使用光敏二极管进要了解其类型及性能是非常重要的。

直插二极管来料检验作业指导书一、背景介绍直插二极管是一种常见的电子元器件，广泛应用于电子电路中。

为了确保产品质量，降低不良品数量，对直插二极管的来料进行合格性检验非常重要。

本作业指导书旨在提供直插二极管来料检验的详细步骤和操作规范，确保检验工作的准确性和高效性。

二、检验工具准备1. 数字万用表：用于测量二极管的正向电压和反向电阻。

2. 直插二极管测试夹具：用于将待检测的直插二极管固定在测试台上，确保测试准确性。

3. 标示工具：用于标记合格或不合格的直插二极管。

4. 直插二极管来料检验记录表：用于记录每个直插二极管的检验结果。

三、检验步骤1. 对待检测的直插二极管进行外观检查，检查是否有损坏、变形或焊接不良等问题。

若有问题，记录为不合格并进行下一步检验。

若外观完好，则进行下一步。

2. 使用数字万用表进行正向电压测量。

将二极管的正极连接到数字万用表的正电极，将二极管的负极连接到数字万用表的负电极。

记录测得的正向电压值。

3. 使用数字万用表进行反向电阻测量。

将二极管的正极连接到数字万用表的正电极，将二极管的负极连接到数字万用表的负电极。

记录测得的反向电阻值。

4. 根据产品规格要求，判断正向电压和反向电阻是否符合要求。

若符合要求，标记该直插二极管为合格，将检验结果记录在直插二极管来料检验记录表中。

若不符合要求，标记该直插二极管为不合格，将检验结果记录在直插二极管来料检验记录表中。

5. 将合格的直插二极管进行包装并储存，将不合格的直插二极管进行淘汰或返修。

四、注意事项1. 操作人员应具备相关知识和技能，熟悉检验步骤和要求，减少操作误差。

2. 测量仪器应进行定期校准和维护，确保测量结果的准确性。

3. 在进行检验工作时，应保持工作区域整洁，确保操作环境的安全和清洁。

4. 严格按照操作规范进行检验，不得有任何违章操作。

五、总结直插二极管的来料检验是保证产品质量的重要环节。

通过严格按照检验步骤进行操作，可以及时发现不合格产品，并采取相应措施，降低不良品率，提高产品质量。

光敏二极管特性测试实验一、实验目的1.学习光电器件的光电特性、伏安特性的测试方法；2.掌握光电器件的工作原理、适用范围和应用基础。

二、实验内容1、光电二极管暗电流测试实验2、光电二极管光电流测试实验3、光电二极管伏安特性测试实验4、光电二极管光电特性测试实验5、光电二极管时间特性测试实验6、光电二极管光谱特性测试实验7、光电三极管光电流测试实验8、光电三极管伏安特性测试实验9、光电三极管光电特性测试实验10、光电三极管时间特性测试实验11、光电三极管光谱特性测试实验三、实验仪器1、光电二三极管综合实验仪 1个2、光通路组件 1套3、光照度计 1个4、电源线 1根5、2#迭插头对（红色，50cm） 10根6、2#迭插头对（黑色，50cm） 10根7、三相电源线 1根8、实验指导书 1本四、实验原理1、概述随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。

光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。

光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。

从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。

从对光的响应来分，有用于紫外光、红外光等种类。

不同种类的光敏二极管，具胡不同的光电特性和检测性能。

例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。

这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。

又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。

因此，在使用光敏二极管进要了解其类型及性能是非常重要的。

6.2不同型号的三极管必须根据生产计划单或技术部门写明的测试参数进行筛选，剔除不合格品；
6.3分选测试完毕后清点数量，写明标识（标识包括厂家、规格、数量、参数、检验员、检验日期）然后重新入库；
6.4全部工作结束后，切断仪器的电源，清理工作区并做好仪器的清洁工作。
7、注意事项
7.1测试前应先进行仪器的校验并做好校验记录，确定仪器正常后再进行三极管分选；
三极管分选作业指导书
1、目的
本指导书规定了三极管分选的作业要点和注意事项。
2、适用范围
本指导书适用于普通照明用自镇流灯的三极管分选作业。
3、作业技术要求
3.1三极管标志应清晰、正确；
3.2按TS开关参数分档配对使用；
3.3测试参数Vces符合下表中的规定：
序号
型号
1
JSF 13001TO-92
≤0.85v
500 mA /100 mA
15
LB 123 TO-126
500 mA /100 mA
8
MJE13003 TO-126
500 mA /100 mA
16
LB 124 TO-220
51将三极管按B（基极）、C（集电极）、E（发射极）插入测试座相对应的孔中，根据仪器显示的读数按0.1μs进行分档；
JSF13005TO-220
≤0.17v
13
LB 120 TO-92
≤0.3v
6
JSF13007TO-220
≤0.17v
14
LB 121 TO-251
≤0.25v
7
MJE13002 TO-126
≤0.3v
15
LB 123 TO-126
≤0.17v
8
