连接器成品产品检验作业指导书

文件编号GX-SIP-013 文件名称USB成品验指导书
制订部门品保部制订日期2019-12-5 版本 D 页次2/2料号110□□□□□□□□作业站别成品检验图示
注意事项1.检验时每作一量测检验动作，须立刻作好相应之记录。

2产品归位要知会线长，并记录在制程质量记录表上。

3.首件检验时，依产品实物核对成品图(图形)；成品入库前，抽5PCS成品，依成品图量测重点尺寸。

不良品处理
1.不良样品用红色箭头标签标示放于红色不良品盒/盘内，并用红色REJ标签标示不良内容、料号、检验者。

2.线长及品保巡线时需确认各工站所检出之不良品，如不良率超出质量目标值需立即报告于装配课长及品保部。

量规仪器N/A
准备工作 1.制程质量记录表。

2.制令通知单。

NO 检验项目检验标准检验方法时机数量频率担当者
1 外观上盖是否装入过深主要目视首件
巡检
5PCS
开线/换线
每2H
2 外观铁壳固定点是否压紧主要目视首件
巡检
5PCS
开线/换线
每2H
3 外观BASE是否缺料主要目视首件
巡检
5PCS
开线/换线
每2H
4 外观端子是否变形主要目视首件
巡检
5PCS
开线/换线
每2H
上盖壓入不到
位
上盖压入过深
NG
固定点是否压
紧。

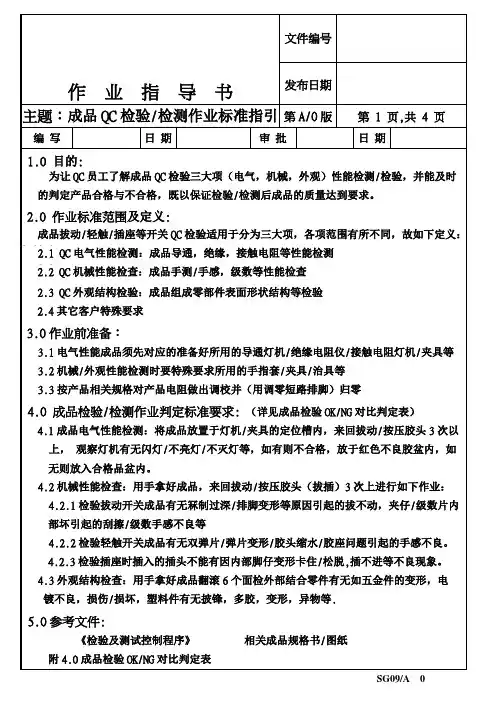

文件编号W发布日期作业指导书主题：成品QC检验/检测作业标准指引第A/0版第 2 页,共 4 页A电气性能OK/NG对比判定表合格OK状态不合格NG状态放入产品拔动/按压胶头，初始红灯常亮，切换档位/按压胶头（或插入插头）OK绿灯点亮放入产品拔动/按压胶头，导通1灯常亮，切换档位/按压胶头（或插入插头）导通2灯点亮放入产品拔动/按压胶头，A(B)路+电阻级数常亮，切换档位/按压胶头（或插入插头）A(B)路+另一组级数灯亮，则为合格OK品。

导通异常导通NG导通不亮变通灯机/导通灯机检测时会出现不亮灯/闪灯/亮双灯/导通NG等不良现A/B路单边不亮灯A/B路导通异常电阻超高接触电阻灯机在检测过程当中会出现A/B路单边不亮灯或是闪灯,A/B路出现级数灯不亮的导通异常，设定的电阻超出规格出现电阻超高，以及其它现象的亮红灯不良现象。

发布日期作业指导书主题：成品QC检验/检测作业标准指引第A/0版第3页,共 4 页B机械性能（手测）OK/NG对比判定表合格OK状态不合格NG状态拔动胶头顺畅级数清晰按压胶头回弹迅速声音清脆按压胶头行程顺畅锁脱自如插头插入/拔出顺利，力度均匀夹仔/马仔/排脚变形/级数片等变形或装不到引起手感刮擦胶座覆胶引起的轻压不良双/多弹片引起的力重弹片变形引起的按不动/回弹不良胶头缩水引起的行程不良漏装弹弓/波珠/级数片/造成无手感或手感轻因冧制过紧或冧制坏/异常脱落造成推不动/脱胶/手感紧轻触开关因热合过下造成压伤手感无力及内部损伤造成手感不良发布日期作业指导书主题：成品QC检验/检测作业标准指引第A/0版第 4页,共 4 页C外观结构检查OK/NG对比判定表合格OK状态不合格NG状态产品6个面组成的铁壳无电镀不良/变形/损伤，排脚无长短/变形/损伤等，胶头无缩水/破损/长短等产品胶头/胶座及铁盖表面良好无损伤/打坏/来料不良/热合不良等，胶座无多胶/披锋/破损等，脚仔无变形/损伤/长短脚等。

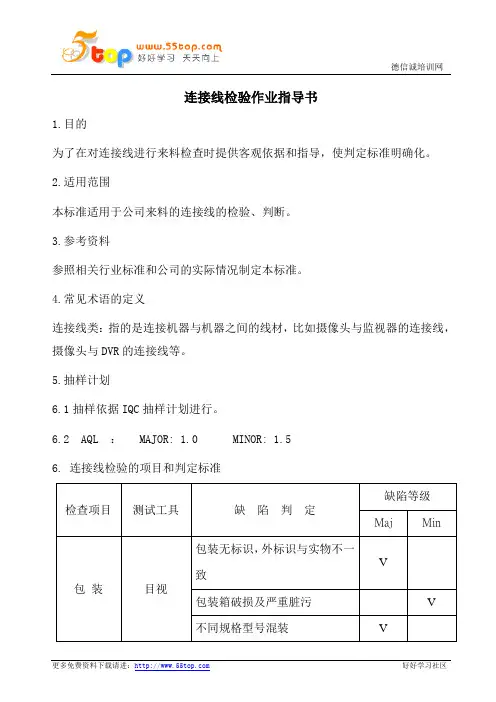

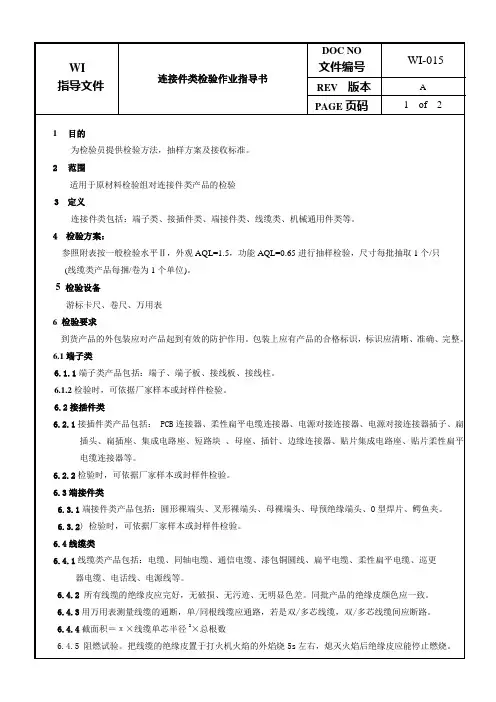

连接线检验作业指导书
1.目的
为了在对连接线进行来料检查时提供客观依据和指导，使判定标准明确化。

2.适用范围
本标准适用于公司来料的连接线的检验、判断。

3.参考资料
参照相关行业标准和公司的实际情况制定本标准。

4.常见术语的定义
连接线类：指的是连接机器与机器之间的线材，比如摄像头与监视器的连接线，摄像头与DVR的连接线等。

5.抽样计划
6.1抽样依据IQC抽样计划进行。

6.2 AQL ： MAJOR: 1.0 MINOR: 1.5
6. 连接线检验的项目和判定标准
*.摇摆试验的做法：
将端子的一端插入相应的机器，并用手固定住，在距离端子10cm的位置用另一只手拿住，保持线材绷直（但不允许用力拉扯），并往上下左右方向各45°角摇动，50次内不许出现接触不良的现象，（上下左右一个周期算是一次）。

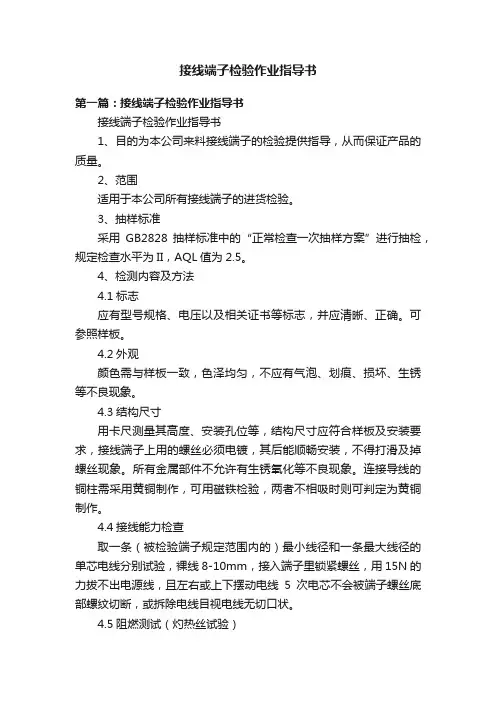

接线端子检验作业指导书第一篇：接线端子检验作业指导书接线端子检验作业指导书1、目的为本公司来料接线端子的检验提供指导，从而保证产品的质量。

2、范围适用于本公司所有接线端子的进货检验。

3、抽样标准采用GB2828抽样标准中的“正常检查一次抽样方案”进行抽检，规定检查水平为II，AQL值为2.5。

4、检测内容及方法4.1标志应有型号规格、电压以及相关证书等标志，并应清晰、正确。

可参照样板。

4.2外观颜色需与样板一致，色泽均匀，不应有气泡、划痕、损坏、生锈等不良现象。

4.3结构尺寸用卡尺测量其高度、安装孔位等，结构尺寸应符合样板及安装要求，接线端子上用的螺丝必须电镀，其后能顺畅安装，不得打滑及掉螺丝现象。

所有金属部件不允许有生锈氧化等不良现象。

连接导线的铜柱需采用黄铜制作，可用磁铁检验，两者不相吸时则可判定为黄铜制作。

4.4接线能力检查取一条（被检验端子规定范围内的）最小线径和一条最大线径的单芯电线分别试验，裸线8-10mm，接入端子里锁紧螺丝，用15N的力拔不出电源线，且左右或上下摆动电线5次电芯不会被端子螺丝底部螺纹切断，或拆除电线目视电线无切口状。

4.5阻燃测试（灼热丝试验）阻燃等级为94UL-V0。

固定带电部件的绝缘材料以及提供防触电保护的绝缘材料的外部件应能经受以下试验：650℃的灼热丝试验中无可见火焰、无持续或在灼热丝移去后任何火焰在30S内熄灭，燃烧物或融化物等落下不应使水平铺置在样品下200mm±5mm的绢纸着火或使松木板烧焦。

每批抽检1-3Pcs。

4.6耐热测试（球压试验）防触电用的绝缘材料外部件和固定带电部件的绝缘材料部件应有足够的耐热性。

试验方法：在试验条件125℃的加热箱内进行耐热性能试验，被测试部件的表面应水平放置，用直径5mm钢球以20N压力迫被测试部件的表面，若此表面在受试时弯曲，则应在球压部位下加以支撑，1小时后将球从样品上取下，样品在冷水中浸10S使其冷却，测量压痕的直径不得超过2mm。

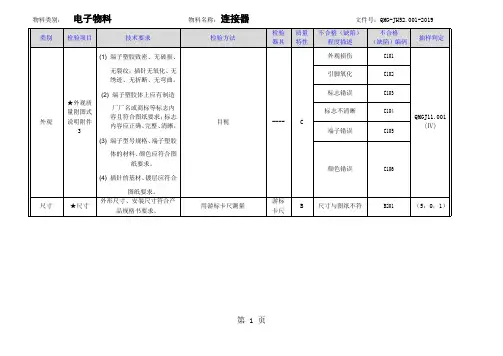

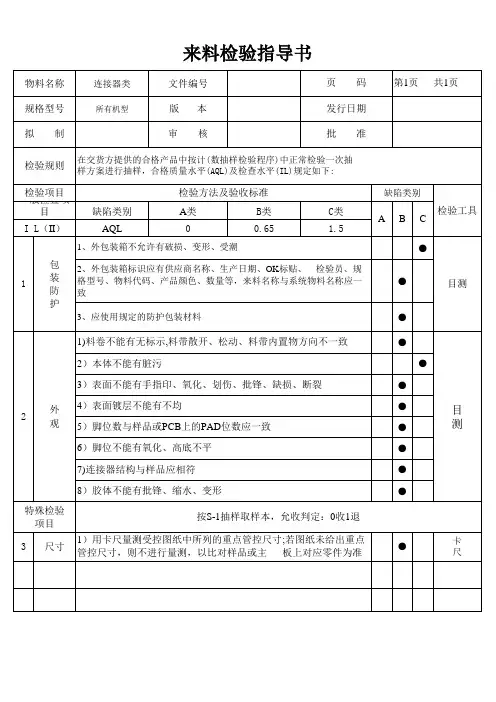

物料类别： 电子物料物料名称： 连接器类别 检验项目技术要求检验方法外观 尺寸(1) 端子塑胶致密、无破损、无裂纹；插针无氧化、无 绣迹、无折断、无弯曲。

★外观质 量附图式 说明附件3(2) 端子塑胶体上应有制造 厂厂名或商标等标志内 容且符合图纸要求；标志 内容应正确、完整、清晰，(3) 端子型号规格、端子塑胶体的材料、颜色应符合图 纸要求。

★尺寸(4) 插针的基材、镀层应符合图纸要求。

外形尺寸、安装尺寸符合产品规格书要求。

目视 用游标卡尺测量检验 器具质量 特性文件号：QMG-JH52.001-2019不合格（缺陷）不合格程度描述（缺陷）编码 抽样判定外观损伤C101引脚氧化C102标志错误C103---- C标志不清晰 端子错误C104 QMGJ11.001 (Ⅳ)C105颜色错误C106游标卡尺B尺寸与图纸不符B201（5；0，1）第1页所测的值不小于有关详细规范的规定值（部分型号的插针保持力规定值可参考附★插针的 录）。

对 XH 系列，PH 系列 将针座固定，由顶端对插针施插针的保拉力保持力与规格书持力保持力 针座做完可焊性实验后所测 加推力，测量插针与壳体之间 计B要求不符(见附页) 插针保持力的值不小于有关 发生位移时的推力。

详细规范的规定值（插针保持力规定值可参考附录）。

B301（5；0，1）类别 检验项目装配 质量★ 插拔 力附图式说 明附件 1电气 性能★接触电 阻附图式 说明附件2★耐压技术要求 符合规格书要求 配合性检验应符合要求 符合规格书要求 符合规格书要求、检验方法将压着后的端子装 在壳体内，将其与插 座沿轴向进行插拔， 用拉力计测量其插 拔力应符合表中规格将端子与插套进行对 插性检验将压接相应线体的 插头与插座插好并 装入电路板，测量一 定距离之间的电阻值。

1. 在两个相邻的 插针上施加相应 的交流电压 1 分检验器具 拉力计---毫欧表耐压仪质量 不合格（缺陷）不合格抽样判定特性程度描述（缺陷）编码B插拔力与要求不符B401（5；0，1）B配合性检验不符 合要求B401（5；0，1）A与要求不符A501（5；0，1）A有飞弧A502（5；0，1）第2页钟，应无飞弧 2. 在插针与壳体间施加相应的交 流电压 1 分钟，应无飞弧、击穿样品被击穿A503★绝缘电 阻符合规格书要求插针与壳体间相应的 直 流电 压 直到 读 绝缘电阻测试 A数值与要求不符A504数稳定，数值应符合仪要求类别 焊接性能检验项目技术要求检验方法★可焊性★耐焊接 热浸入部分应上锡明亮、光滑，只 允许有少量分散的如针孔不浸润 或弱浸润之类的缺陷，且这些缺 陷不出现在同一位置试验后恢复 30min，检查外观应无 异常、电性能符合要求。

产品检验作业指导书标题：产品检验作业指导书引言概述：产品检验是保证产品质量的重要环节，而产品检验作业指导书则是指导检验人员进行检验工作的重要文件。

本文将详细介绍产品检验作业指导书的内容和作用。

一、指导检验人员进行检验工作1.1 确定检验标准：作业指导书应明确产品的检验标准，包括外观、尺寸、性能等方面的要求。

1.2 制定检验流程：指导书应规定检验的具体流程，包括取样、检验方法、检验设备等。

1.3 确定检验人员职责：指导书应明确检验人员的职责和权限，确保检验工作的准确性和可靠性。

二、记录检验结果和处理意见2.1 记录检验结果：指导书应规定如何记录检验结果，包括合格、不合格、待定等情况。

2.2 处理不合格品：指导书应明确不合格品的处理程序，包括报废、返工、退货等措施。

2.3 提出改进建议：指导书应鼓励检验人员提出改进建议，以不断提高产品质量和检验效率。

三、保证检验设备的准确性和可靠性3.1 定期校准设备：指导书应规定检验设备的定期校准程序，确保检验结果的准确性。

3.2 保养设备维护：指导书应规定检验设备的保养和维护程序，延长设备的使用寿命。

3.3 处理设备故障：指导书应明确处理设备故障的程序，确保检验工作不受影响。

四、培训检验人员的技能和素质4.1 提供培训计划：指导书应规定检验人员的培训计划，包括培训内容、培训方式等。

4.2 提升技能水平：指导书应鼓励检验人员不断提升专业技能，提高检验水平。

4.3 培养团队合作精神：指导书应强调团队合作的重要性，促进检验团队的凝结力和效率。

五、持续改进检验工作流程5.1 定期评估检验效果：指导书应规定定期评估检验效果的程序，发现问题及时改进。

5.2 采集反馈意见：指导书应鼓励检验人员提出改进建议，不断改进检验工作流程。

5.3 加强内部沟通：指导书应促进内部沟通，确保检验工作的顺利进行和持续改进。

结论：产品检验作业指导书是指导检验工作的重要文件，通过明确检验标准、记录检验结果、保证设备可靠性、培训检验人员和持续改进工作流程，可以提高产品质量，确保生产过程的顺利进行。

接线端子检验作业指导书一、引言接线端子是一种用于连接电线和电器设备的重要组成部分，它具有连接可靠、安装方便等特点。

在使用接线端子时，为了确保连接的质量和安全性，我们需要进行相关的检验工作。

本文档将提供一份接线端子检验作业指导书，以帮助操作人员正确进行检验工作。

二、检验前准备工作1.确保检验所需的设备、工具齐全，并处于正常工作状态；2.检查接线端子是否符合相关标准要求，包括外观、尺寸、材质等；3.检查接线端子是否具有完整的电气性能规格，如额定电压、额定电流等。

三、检验项目及方法1.外观检验：a.检查接线端子的外观是否无损坏、无变形、无变色等；b.检查接线端子的表面是否无毛刺、无锈蚀等。

2.尺寸检验：a.使用合适的测量工具，如卡尺、距离测量仪等，测量接线端子的尺寸，与产品说明书或标准要求进行比对，确认尺寸是否符合要求。

3.材质检验：a.根据产品说明书或标准要求，确认接线端子所使用的材料是否符合规定；b.针对特殊要求的接线端子，可采用相关的材质检验方法。

4.电气性能检验：a.根据产品说明书或标准要求，确认接线端子的额定电压、额定电流等电气性能参数；b.使用合适的电气测试仪器，如万用表、电流表等，对接线端子进行电气性能测试，确保其符合规定要求。

5.连接可靠性检验：a.进行适当的连接测试，包括连接稳定性、连接点热度、插拔次数等，确保接线端子连接的可靠性。

四、检验记录及处理1.在检验过程中，要详细记录每个检验项目的结果，并标注检验时间、人员等信息；2.如果发现接线端子存在质量问题，应及时进行处理，如更换、维修等；3.对于符合规定要求的接线端子，应妥善保管检验记录，并及时更新检验周期。

五、安全注意事项1.检验人员应具备相关的专业知识和操作经验，以确保工作安全；2.在进行电气性能检验时，应严格遵守相关电气安全规范，如戴好绝缘手套、避免触摸带电部分等；3.在进行连接可靠性检验时，应注意防止短路、电击等安全事故的发生。

展旺连接器有限公司作业指导书工程名 端子线测试制订部门 工程部 成品编号 通用 页 次1/1使用部门生产部客户料号通用作业程序使用设备或治具 品质要求标准1、 将测试机电源接通，打开测试机让测试机自检，同时固定好配套治具。

2、 测试机测试参数设定为A ：短断路 B ：导通阻抗（具体数值根据线的长短而定）C ：绝缘、高压650V .1M 欧 D ：瞬间短断路测试(INT).3、 取标准样品插入测试治具，按“Learn ”键读取资料，然后按“Save ”键存档，按“TEST ”键测试。

在测试过程中当显示屏显示“PASS ”灯亮，则为合格品，若“FAIL ”灯亮，且发出报警声，则为不良品。

4、 正式测试前，先用三种不良品（误配MW 、开路OPEN 、短路SHORT ）试测，若“FAIL ”灯亮，且发出报警声，表示测试机不良测试功能正常，可以批量作业。

5、 测试时，如发现作业手法不当导致的测试NG ，可复测一次，如复测OK ，则需再复测一次，OK 则为良品，如复测时仍为NG ，则为不良品，标示后放入不良品箱内。

以实际不良品数为准，将不良品填写在不良品报表上。

6、7、 测试员根据测试情况更换针座,但测试针座最长使用时间12小时,每天早上助理更换。

1、8681FA 测试机2、8688FA 测试机3、8983FA 测试机1、 测试时产品插入Wafer 的方向一定要垂直,不可斜插或猛插; 拔出时也不可斜拔或猛拔.2、 测试后的产品不可发现短路、断路、绝缘瞬间短断路(INT)及其他电性能不良。

3、 不良品显示：2.1 线交叉显示 (M.W.)2.2 不导通即断路显示 (OPEN)2.3 多位交叉显示 (SHORT) (OPEN) 3、线材打点：需打点线材类型:单排双头线、成型SR 线材不需打点线材类型：①带针型;②把空座插 入针座里面的线材;③间距1.5mm 以下. 4、桌面机台前摆放之“待测品”不可摆放过 高，以免挡住测试机显示屏。

物料类别：电子物料物料名称：连接器文件号：QMG-JH52.001-2010插拔力测试方法（返回）接触电阻测试方法（返回）附1 插入力：将对接插座焊接固定好后，将压着后的端子装在壳体内，将其沿轴向轻轻插入，读出拉力计的读数即为插入力。

注意：如果连接器有带卡扣，一定先去掉卡扣！ 拔出力：将连接器插入对插，将拉力计拉着连接器后沿轴线方向往上拉直到拔出插座，读出此时拉力计的读数。

注意：如果连接器有带卡扣，一定先去掉卡扣！附2 将压接相应线体的插头与插座插好，用毫欧表测量一定距离之间的电阻值。

两表笔的接法如图所示，XH系列连接器参数（以下参数参考华富品牌XH系列的连接器，其他品牌不一定适用。

）1、零件外观、尺寸材料及其表面处理：2、机械性能VH系列连接器参数（以下参数参考华富品牌VH系列的连接器，其他品牌不一定适用。

）1、零件外观、尺寸2、材料及其表面处理：3、机械性能注：针距为3.96mm的连接器的机械性能可参考VH系列的机械性能。

EH系列连接器参数（以下参数参考华富品牌EH系列的连接器，其他品牌不一定适用。

）1、零件外观、尺寸理：3、机械性能SM系列连接器参数（以下参数参考华富品牌SM系列的连接器，其他品牌不一定适用。

）1、零件外观、结构2、材料及其表面处理：4、机械性能PH系列连接器参数（以下参数参考华富品牌SM系列的连接器，其他品牌不一定适用。

）一、零件外观、尺寸1.端子：2.安装尺寸：3.壳体：4.阳连接器：（立式）：其中①为针座，②为针阳连接器：（卧式）：二、材料及其表面处理：部件材料表面处理插头端子磷青铜厚度：0.2mm 镀锡厚度大于2um壳体尼龙66 UL94V-0插座插针黄铜镀锡厚度大于2um针座尼龙66 UL94V-03、额定参数：②包括通电使用后的温升。

. .。
