施工技术交底记录
施工承包单位：中国中铁隧道集团二处有限公司 第 四 合同段
监 理 单 位 ：江西中昌工程咨询监理有限公司 编号：AI-11- -

工程名称 南昌轨道交通1号 线一期工程土建四标 交底日期 2013-
交底提要 秋水广场站附属结构侧墙钢模装、拆施工技术交底
1、工程概况
秋水广场站位于南昌市红谷滩新区世贸路与赣江中大道交叉口，为地下3层岛式结
构，共有5个出入口及3个风亭及1条过街通道。采用明挖顺作法施工，对于具备大钢
模使用条件的侧墙优先选择大钢模三角支架模板体系。大钢模板支撑体系参数：单块钢
模板面板尺寸为2m×2.5m，块与块之间采用螺栓连接。各出入口及风亭基坑深度、侧墙
高度等参数详见下表：
出入口及风亭侧墙参数表
出入口（风亭）名称 墙厚（m） 开挖深度（m） 结构净高（m） 结构净宽（m）
3号出入口 0.6 9.2~10.7 3.1~3.55 5~6.5
4号出入口及2号风亭 0.6 9.1~12.4 4.85 23.4~24.6
5号出入口 0.6 7.7~10.7 3.1~6.5 6.5~8
过街通道 0.6 3.5 2.15 10
2、大模板支架体系施工顺序
侧墙钢筋绑扎完成→定位→吊装钢模板→吊装三角支架并初步固定→复核定位→加
固→质检工程师验收通过→浇筑混凝土
3、大模板支架体系吊放、安装施工
侧墙钢筋绑扎完成后，进行大模板的吊装。吊装顺序如下：
（1）预先在地面将2块模板拼装，螺栓连接牢固，不得出现未连接的螺栓孔；
（2）使用25t汽车吊用1根20mm直径的钢丝绳穿过模板吊装孔后，将拼接好的模
板吊装就位，使用数道铁丝穿过模板伤口的螺栓孔并绑扎在侧墙钢筋上，模板底部抵实
底板面，并用Φ48的钢管斜撑顶住模板的横向肋，确保吊装到位的模板不会向基坑内侧
倾倒。
（3）使用汽车吊吊装三角支架，每榀间距不大于75cm，三角支架中心位置为预埋地
锚钢筋位置。
（4）吊锤球调节地脚螺栓，确保模板垂直度。
（5）紧固相邻模板间连接螺栓，紧固地锚螺栓，安装5道横向连接杆，地脚螺栓处
安装扫地支撑。
（6）对模板之间或模板与底部倒角之间较大的缝隙进行塞堵。
（7）所有模板支架安装完毕后，再整体进行一次垂直度及位置复核，复核完毕后，
报质检工程师验收通过后，方可进行混凝土浇筑。
大模板支架体系示意图见下图：

大模板支架体系示意图
4、大模板支架体系的拆除施工
砼浇筑完成后，由试验工程师下达拆模指令后方可拆模。模板拆除时，应分块进行
拆除。具体步骤如下：
（1） 拆除地脚螺栓的扫地支撑，逐渐放松地锚螺栓的螺帽，直至完全放松并拧掉；
（2）用钢丝绳绑住支架顶部横向槽钢，拆除地脚螺栓的扫地支撑；

侧
墙
砼
（3）从上到下依次拆除与本榀支架连接的5道连接横杆；
（4）上升汽车吊吊钩，将三角支架吊运至堆放场地并摆放整齐；
（5）用两个S型吊穿过模板顶部的螺栓孔，然后用钢丝绳吊起但不加力，然后拆除
其与相邻模板之间连接的螺栓；
（6）2块模板之间的螺栓完全去掉之后，缓缓上升吊钩，起吊过程中轻轻敲打松动
模板，直至模板完全脱离混凝土面，不允许猛烈敲打和强扭的方法进行拆除，注意保护
成品混凝土；
（7）模板吊放至指定地点并立即进行清理和保养，堆码整齐。
5.模架安装验收及质量要求
（1）主控项目
1）安装及其支架必须有足够的强度、刚度和稳定性。其支架的支撑部分必须有足够
的支撑面积。
2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接茬处。
3）现浇结构模板安装的允许偏差应符合下表的规定。预埋件及预留孔洞的允许偏差
见下表的规定。
现浇结构模板安装的允许偏差
项 目 允许偏差（㎜） 检查方法
轴线位置 3 钢尺检查
墙顶标高 3 水准仪或拉线尺量
截面内部尺寸 ±5 钢尺检查
侧墙边线 2 全站仪放样、拉线尺量
表面平整度 2 靠尺和塞尺检查
模板垂直度 6 吊线、钢尺检查
（2）一般项目
模板安装应满足下列要求：
1）模板的接缝不应漏浆，模板内不应有积水，还要注意防止冲刷脱模剂。
2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨
碍装饰工程施工的隔离剂。
3）浇筑混凝土前，模板内的杂物应清理干净。
6.施工注意事项
（1）模板拼装之前应铲除模板面上的杂物，确保模板面干净平整，并涂刷脱模剂；
（2）吊装模板应提前使用Φ16钢筋制作S型吊钩，将吊钩穿入模板螺栓孔内，再使
用钢丝绳吊住吊钩往上起吊，禁止将钢丝绳直接穿入螺栓孔进行吊装。
（3）吊装过程中设专人指挥，禁止模板或支架碰撞其他支架、模板或已完成的结构，
吊装半径内不得站人，确保吊装安全。
（4）连接横杆采用Φ48钢管，相邻横杆搭接长度不短于1m，且使用不少于3个扣
件进行固定，扣件扭力40~60N•M；
（5）三角支架地脚螺栓底部应使用钢板垫实，禁止使用模板铺垫；
（6）地锚使用Φ28螺纹钢，在浇筑底板之前应预埋好；
（7）地锚螺栓套筒与支架之间应使用钢板衬垫，且丝扣拧入套筒内长度不小于套筒
长度的80%，小于80%的使用电弧焊将套筒与钢筋焊死，防止浇筑过程中套筒崩开；
（8）安装模板之前可先在侧墙钢筋上焊接定位钢筋，方便在安装过程中控制模板垂
直度；
（9）地锚螺栓必须使用钢管顶托顶实，确保模板在浇筑过程中不倾倒、不位移；
（10）相邻模板之间连接螺栓应拧紧，模板之间的缝隙使用棉纱等材料封堵，防止
漏浆；
（11）浇筑底板时，侧墙应浇筑不小于10cm高度的倒角，用以大钢模支架体系限位。
（12）浇筑过程中应安排专人看守，若出现胀模、漏浆等现象立即停止浇筑，加固、
封堵完成且报质检工程师通过后，方可继续浇筑；浇筑应分层进行浇筑，每层厚度不大
于30cm，每小时浇筑厚度不得大于70cm。
交底人 复核 审核

被交底人

合集下载

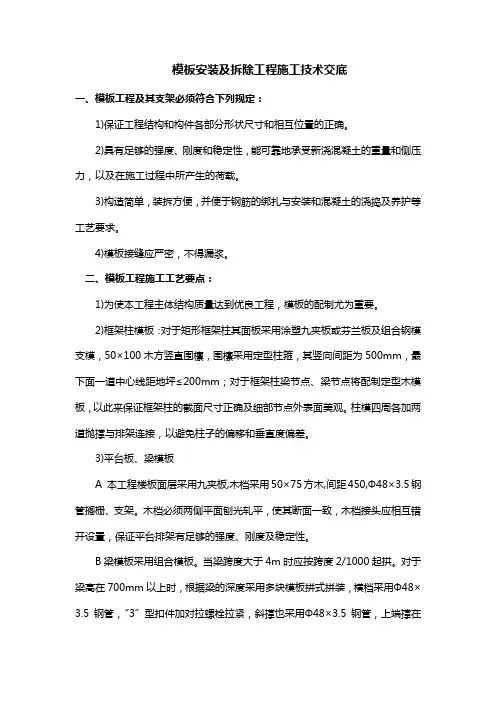

模板安装及拆除工程施工技术交底

模板安装及拆除工程施工技术交底

模板安装及拆除工程施工技术交底一、模板工程及其支架必须符合下列规定：1)保证工程结构和构件各部分形状尺寸和相互位臵的正确。

2)具有足够的强度、刚度和稳定性，能可靠地承受新浇混凝土的重量和侧压力，以及在施工过程中所产生的荷载。

3)构造简单，装拆方便，并便于钢筋的绑扎与安装和混凝土的浇捣及养护等工艺要求。

4)模板接缝应严密，不得漏浆。

二、模板工程施工工艺要点：1)为使本工程主体结构质量达到优良工程，模板的配制尤为重要。

2)框架柱模板：对于矩形框架柱其面板采用涂塑九夹板或芬兰板及组合钢模支模，50×100木方竖直围檩，围檩采用定型柱箍，其竖向间距为500mm，最下面一道中心线距地坪≤200mm；对于框架柱梁节点、梁节点将配制定型木模板，以此来保证框架柱的截面尺寸正确及细部节点外表面美观。

柱模四周各加两道抛撑与排架连接，以避免柱子的偏移和垂直度偏差。

3)平台板、梁模板A 本工程楼板面层采用九夹板,木档采用50×75方木,间距450,Φ48×3.5钢管搁栅、支架。

木档必须两侧平面刨光轧平，使其断面一致，木档接头应相互错开设臵，保证平台排架有足够的强度、刚度及稳定性。

B梁模板采用组合模板。

当梁跨度大于4m时应按跨度2/1000起拱。

对于梁高在700mm以上时，根据梁的深度采用多块模板拼式拼装，横档采用Φ48×3.5钢管，“3”型扣件加对拉螺栓拉紧，斜撑也采用Φ48×3.5钢管，上端撑在梁侧钢模边缘下，下口用转角扣件与钢管琵琶撑或钢管立柱固定。

C平台模板铺设时，不到模板模数时，采用木模镶嵌严密，防止漏浆，模板接缝处应用石灰批腻子，保证楼板平台表面光洁、平净。

D在平台排架搭设时，排架采用Φ48×3.5钢管，纵横向间距@1300，钢管水平拉管与扫地管共三道连接，排架高度范围内设三道水平牵杠，最下面一道牵杠距地面200mm。

4)预留洞模板全部采用木模，并设好对角撑和必要数量的水平撑，避免预留洞的位移及变形。

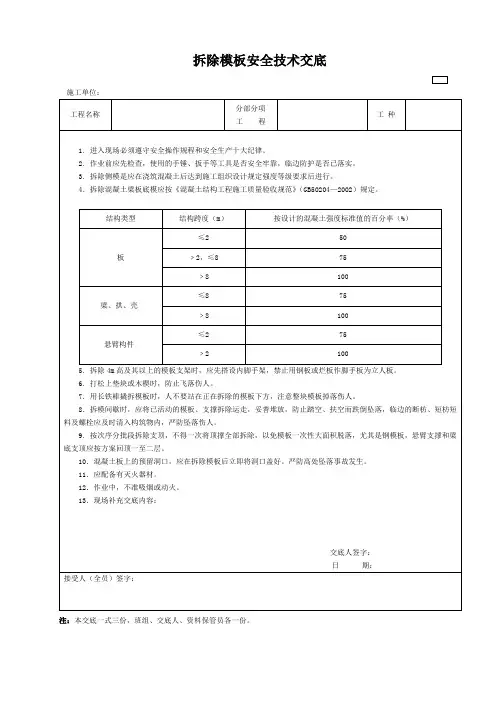

拆除模板安全技术交底
