集成电路的一般工艺制造一、集成电路的概念与重要性集成电路，听起来是不是有点高深莫测？别担心，咱们就把它聊得轻松点。
其实啊，集成电路就是咱们常说的芯片，简单来说，就是把成千上万个电子元器件集合在一起，形成一个小小的、功能强大的系统。
现在手机、电脑、电视机、汽车，几乎所有的现代电子产品都离不开集成电路。
要是没有它，咱们今天的高科技生活估计只能停留在科幻小说里。
就像大街上的车，如果没有发动机，那还能叫车吗？集成电路就像是电子世界的发动机，没它，啥都不能运转。
说到这里，大家肯定会有一个疑问，集成电路到底是怎么做出来的？别急，咱们今天就来聊聊它的制造过程，保证你听完之后秒懂，甚至可能还会有点小惊讶：“哇，原来这玩意儿做起来这么复杂！”二、集成电路的制造流程1.硅片的准备制造集成电路的第一步就是搞硅片。
硅，别看它只是个小元素，但它可是电子世界的“基石”。
为了让它具备良好的电子特性，科学家们可费了不少劲儿。
你可以想象，拿到一块粗糙的石头，得先把它磨成光滑的镜面，才算是入门级的准备工作。
硅片就像是一张大白纸，整个集成电路的“故事”就在这张纸上书写。
2.光刻工艺就是光刻过程啦。
说白了就是用光把一些细小的图案刻在硅片上，这个图案是集成电路的“电路图”，有点像咱们在纸上画画，差别是这里不可以随便涂鸦。
光刻工艺就像是给硅片“化妆”，一步步精细雕刻出每一个细小的线路和元件。
那过程啊，简直精密到令人咋舌。
你能想象吗？那些精细的电路，宽度可能就和头发丝差不多，甚至更小，真的是微米级的工程。
3.离子注入和扩散有了这些图案后，接下来的步骤就是往硅片里注入不同的“离子”啦。
别看离子这个东西听起来挺抽象，其实就是一些带电的粒子。
它们就像是给电路“注射”了特殊的“药剂”，通过这一过程，硅片上的某些区域变得可以导电，而其他地方则保持绝缘，整个电路的运作就有了基础。
三、更复杂的后续工艺1.薄膜沉积然后，来个更酷的工艺：薄膜沉积。
想象一下，在硅片上铺一层非常薄的金属膜，等它干了之后，继续进行电路的连接工作。

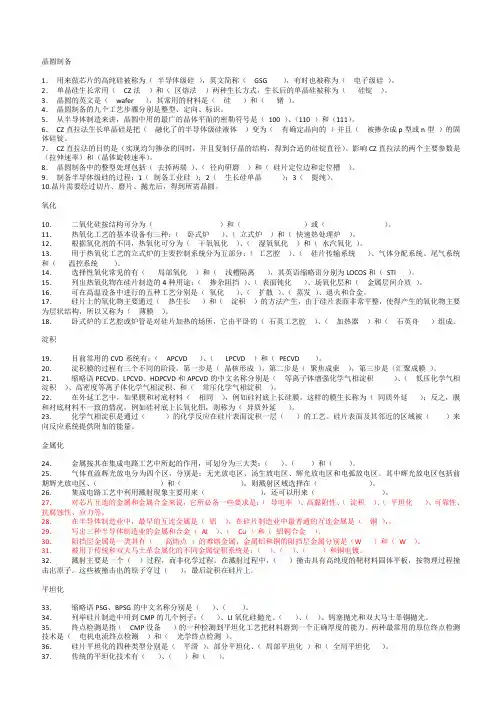

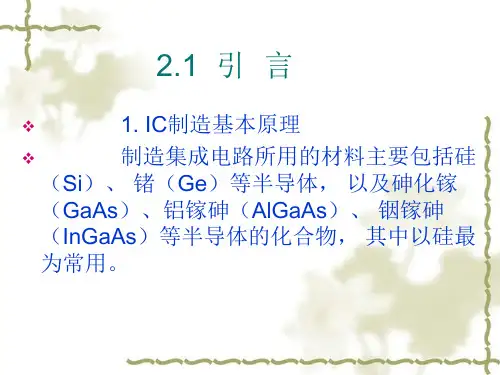

晶圆制备1．用来做芯片的高纯硅被称为（半导体级硅），英文简称（GSG ），有时也被称为（电子级硅）。
2．单晶硅生长常用（CZ法）和（区熔法）两种生长方式，生长后的单晶硅被称为（硅锭）。
3．晶圆的英文是（wafer ），其常用的材料是（硅）和（锗）。
4．晶圆制备的九个工艺步骤分别是整型、定向、标识。
5．从半导体制造来讲，晶圆中用的最广的晶体平面的密勒符号是（100 ）、（110 ）和（111）。
6．CZ直拉法生长单晶硅是把（融化了的半导体级硅液体）变为（有确定晶向的）并且（被掺杂成p型或n型）的固体硅锭。
7．CZ直拉法的目的是（实现均匀掺杂的同时，并且复制仔晶的结构，得到合适的硅锭直径）。
影响CZ直拉法的两个主要参数是（拉伸速率）和（晶体旋转速率）。
8．晶圆制备中的整型处理包括（去掉两端）、（径向研磨）和（硅片定位边和定位槽）。
9．制备半导体级硅的过程：1（制备工业硅）；2（生长硅单晶）；3（提纯）。
10.晶片需要经过切片、磨片、抛光后，得到所需晶圆。
氧化10．二氧化硅按结构可分为（）和（）或（）。
11．热氧化工艺的基本设备有三种：（卧式炉）、（立式炉）和（快速热处理炉）。
12．根据氧化剂的不同，热氧化可分为（干氧氧化）、（湿氧氧化）和（水汽氧化）。
13．用于热氧化工艺的立式炉的主要控制系统分为五部分：（工艺腔）、（硅片传输系统）、气体分配系统、尾气系统和（温控系统）。
14．选择性氧化常见的有（局部氧化）和（浅槽隔离），其英语缩略语分别为LOCOS和（STI ）。
15．列出热氧化物在硅片制造的4种用途：（掺杂阻挡）、（表面钝化）、场氧化层和（金属层间介质）。
16．可在高温设备中进行的五种工艺分别是（氧化）、（扩散）、（蒸发）、退火和合金。
17．硅片上的氧化物主要通过（热生长）和（淀积）的方法产生，由于硅片表面非常平整，使得产生的氧化物主要为层状结构，所以又称为（薄膜）。
18．卧式炉的工艺腔或炉管是对硅片加热的场所，它由平卧的（石英工艺腔）、（加热器）和（石英舟）组成。
