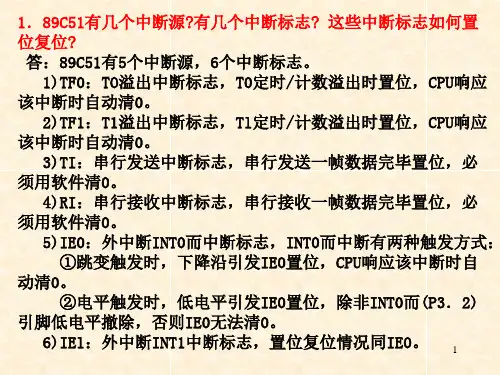

第5章 89C51的中断系统---部分习题解答(课堂PPT)

第五章 AT89S51的中断系统
5.1 中断概述
5.2 中断系统结构 5.3 中断的应用及编程
§5.1 中断概述
➢ 什么叫中断？
在日常生活中：中断即中途打断某一正在进行 的工作，而去处理另外的紧急事件，待处理完 后，再继续原来的工作。 在计算机中：计算机在运行某个进程的过程 中，由于其他原因，有必要中止正在执行的进 程，而去执行引起中断的事件进程，待处理完 毕后，再回到被中止进程的被打断的地方继续 执行，这种情况称为“中断”。
（5）ET0：定时/计数器T0的溢出中断允许位 0：禁止T0溢出中断； 1：允许T0溢出中断。
（6）EX0：外部中断0中断允许位。 0：禁止外部中断0中断； 1：允许外部中断0中断。
2.中断优先级控制寄存器IP
IP D7 D6 D5 D4 D3 D2 D1 D0 PS PT1 PX1 PT0 PX0
2.中断响应过程
中断响应过程包括保护断点和将程序转 向中断服务程序的入口地址。具体过程 如下：
首先，中断系统通过硬件自动生成长调 用指令(LCALL)，该指令将自动把断点 地址压入堆栈保护。
然后，将对应的中断入口地址装入PC， 使程序转向该中断入口地址，执行中断 服务程序。
单片机的中断为固定入口式中断，即一响
1：高优先级中断 0：低优先级中断 （1）PS —串行口中断优先级控制位 （2）PT1—定时器T1中断优先级控制位 （3）PX1—外部中断1中断优先级控制位 （4）PT0—定时器T0中断优先级控制位 （5）PX0—外部中断0中断优先级控制位
❖为什么要有中断优先级？
CPU同一时间只能响应一个中断请求。 若同时来了两个或两个以上中断请求，
EA
ES ET1 EX1 ET0 EX0

5.2 MCS-51单片机的中断系统 有5个中断请求源，两个中断优先级，可两级嵌套。 MCS-51单片机的中断系统结构示意图，如图5-3所示。
5.2.1 中断源及中断入口
中断源是指能发出中断请求，引起中断的装置或事件。 MCS-51单片机共有5个中断源，其中2个为外部中断源，3 个为内部中断源：
CPU处理事件的过程，称为CPU的中断响应过程。
图5-1中断流程图所示。 对事件的整个处理过程， 称为中断处理（或中断 服务）。
能够实现中断处理功能的部件称为中断系统；产生中断 的请求源称为中断请求源。中断源向CPU提出的处理请 求，称为中断请求(或中断申请)。进入中断→保护现场 →中断处理恢复现场 →中断返回
MOV IP，#00010100B；
需要指出的是，若置5个中断源全部为高优先级，就等于 不分优先级。
MCS-51单片机响应中断的基本原则如下： 1）低优先级中断可被高优先级中断请求所中断，反之则不 能。 2）在同一优先级中（不管是高优先级或低优先级），某个 中断一旦得到响应，与它同级的中断请求就不能再中断它。 CPU同时接收到几个中断时，首先响应优先级最高的中断请 求。如果同级的多个中断请求同时出现，则按CPU查询次序 确定的中断优先权排队来响应，其确定的查询次序见表5.6。 由此可见，各中断源在同一个优先级的条件下，外部中断0 的中断优先权最高，串行口中断优先权最低。
5.3.1 中断响应 1．CPU的中断响应条件 CPU响应中断的条件主要有以下几点： 1）由中断源发出中断申请。 2）中断总允许位EA＝1，即CPU允许所有中断源申请中断。 3）申请中断的中断源的中断允许位为1，即此中断源没有被屏
蔽，可以向CPU申请中断。 以上是CPU响应中断的基本条件。若满足，CPU一般会响应中 断，但如果有下列任一种情况存在，中断响应即被封锁。

（3）IE1—外部中断请求1的中断请求标志位。 IE1=0，无中断请求。 IE1=1，外部中断1有中断请求。当CPU响应该中断，转向中 断服务程序时，由硬件清“0”IE1。
• 程序如下: L0: MOV DX,PST
•
IN AL,DX
D0
•
TEST AL,01H; 00000001 判D0
•
JZ L0 ;D0为1下走,为0→L0
•
MOV AL,BL;
•
MOV DX,PDATA
•
OUT DX,AL;DX←数据
5.2 AT89C51单片机中断系统的结构
有5个中断请求源，两个中断优先级，可两级嵌套。
图5-1所示。对事件的整个处理过程，称为中断处 理（或中断服务）。
图5-1 中断响应和处理过程
能够实现中断处理功能的部件称为中断系统；产生中断的 请求源称为中断请求源。 中断源向CPU提出的处理请求，称为中断请求(或中断申请)。 进入中断→保护现场→中断处理恢复现场→中断返回 优点：大大地提高了CPU的工作效率。

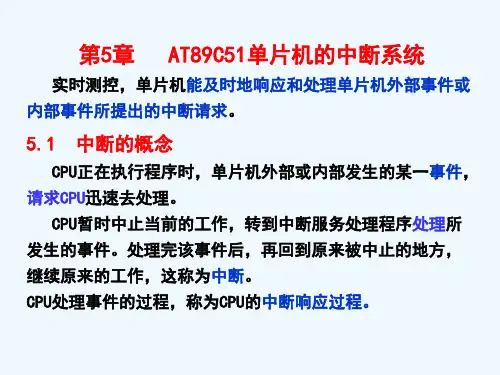

第5章 AT89C51单片机的中断系统
实时测控，单片机能及时地响应和处理单片机外部事件或 内部事件所提出的中断请求。
5.1 中断的概念
CPU正在执行程序时，单片机外部或内部发生的某一事件， 请求CPU迅速去处理。
CPU暂时中止当前的工作，转到中断服务处理程序处理所 发生的事件。处理完该事件后，再回到原来被中止的地方， 继续原来的工作，这称为中断。 CPU处理事件的过程，称为CPU的中断响应过程。
D7～D0
DB
AB M/IO CPU
WR
RD
端口 译码器
输出 锁存器
74LS373
往输出 设备

P1.3
绿灯
SJMP DDD
P3.2
3.如果想通过中断方式实现上述功能，软件怎样编程序? 仿前 例。
ORG 0000H
+5V
AJMP MAIN
P1.0
红灯
ORG 0003H
P1.1
红灯
AJMP INT
ORG 0050H
P1.2
绿灯
MAIN: MOV SP,#60H
P1.3
绿灯
MOV IE,#1000 0001B;
• 若ITi＝0（电平触发），则输入到INTi 的外部中断源必须保持低电平有效，直到该 中断被响应。同时在中断返回前必须使电平 变高，否则将会再次产生中断。
SCON－串行口控制寄存器（98H）
位地址 9F 9E 9D 9C 9B 9A 99 98
SCON
TI RI
发送中断标志
接收中断标志
一帧数据发送完毕置“1”TI，请求CPU发送下一帧 一帧数据接收完毕置“1”RI，请求CPU取走数据
§5.1.2 查询传送方式（条件传送）
通过查询外设的状态信息，确信外设已处于“准备好”， 计算机才发出访问外设的指令，实现数据的传送。
状态信息：一般为1位二进制码。
输入时，需要查询外设的输入数据是否准备好；
输出时，要查询外设是否把上一次CPU输出的数据处理完毕。
查询方式程序流程图
优点：通用性好，可以用于各类
…………… ORG 0080H PH:PUSH PSW PUSH A SETB P3.0 ACALL DELAY1S CLEAR P3.0 ANL P1,#0BFH；撤申请 ORL P1,#40H POP A POP PSW RETI END
当发送和接收中任何一个标志被置位时，都可以向CPU提出 申请。必须在中断服务程序中判断，并由软件将RI和TI标志位 清0。
