电子产品设计及制作评分标准(线路板的焊接和电子产品的装调)

3

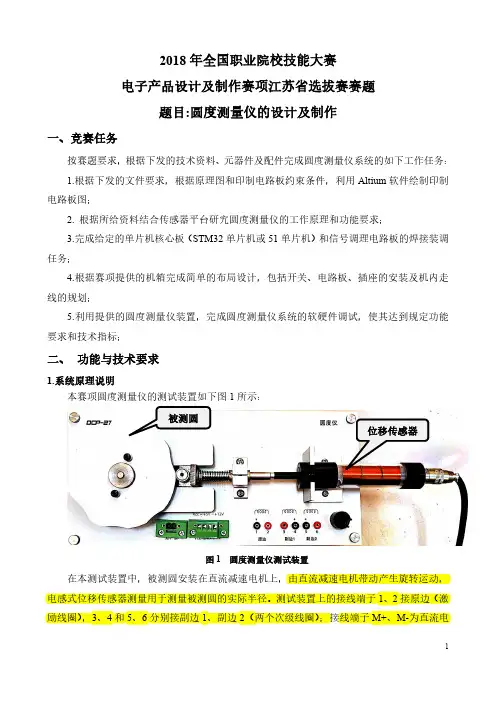

理图、材料清单及焊接套件完成电路板焊接装配任务，装配工艺按照典型电子产品装接 工艺要求执行。各参赛队选手在裁判长宣布比赛后 30 分钟内完成下发元器件的核查，若 元器件缺损可以申请更换，超时申请元器件将按照每申请一个扣 1 分计入总成绩。圆度 测量仪信号调理电路焊接在 DCP-226-A（多功能万用板）上，选手自行设计 R10、R13 电阻值和 C5、C6 电容值的参数，使 J1 点输出频率为 4KHz~5KHz 的正弦波（以示波器 测试结果为准），R10、R13、C5、C6 参数的可选择范围仅限于组委会下发的材料袋中的 直插电阻和直插电容（严禁选手使用自带元件）。 圆度测量仪的装调：圆度测量仪的装调工作要求在如图 4 所示意的同规格机箱中完成。 安装套件包括机箱、前面板、后面板、安装底板、DCP-400-A（STM32F103 核心板）或 DCP-300-A （IAP15W4K61S4 核心板）、DCP-218-A（H 桥 PWM 输出直流减速电机驱动 板）、DCP-208-A（串口 A/D 转换电路板）、DCP-226-A（焊接在多功能万用板上的信号调 理电路）以及必需的电气附件。
盘后可以对位移传感器进行标定。通过键盘上的“A”、“B”键来切换设置大盘校准和小
盘校准电压，通过在设置对象前增加“◆”号来表示当前的设置对象（按下“A”键，“◆”
号上移；按下“B”键，“◆”号下移）。将装置上的被测圆安装上大盘，当前电压显示
大盘对应的信号调理电路输出电压，按 D 键将当前电压值标定至大盘校准电压；然后将
圆法和最小二乘圆法四种方法，其中最小二乘圆法也叫平均圆法，当被测圆上各测点或误差 曲线上的点至某圆圆心的距离平方和为最小时，该圆即为最小二乘圆，各测量点到该圆心的 最大距离和最小距离之差即为该被测圆的圆度误差。在本赛项中假设直流减速电机的轴心即 为同心圆的圆心位置。

1
使用多边形工具挖空顶层及底层。少一层扣0.5分。最多扣1分
1
出现直角、锐角布线扣0.5分，电源电路布线错、漏一条扣0.5分，其他布线错、漏一条扣0.25分。最多扣2分
1
输出文件错误一个扣0.2分。最多扣2分
2
合 计
评分裁判签名：日期：
2
按下“SET”键，数码管发生变化，显示切换成体温， LED1点亮得1分；当体温大于或等于38℃，L1点亮，喇叭发出声音，健康系统发出“警告”得0.5分；当温度低于38℃，L1熄灭，喇叭停止发声，健康系统“警告”解除得0.5分。
2
在数码管显示体温的界面时，按下“SET”键，数码管发生变化，显示切换成点滴速度（每5s滴下的点滴数量），LED2点亮得1分；当点滴超过5s没有滴下，L1点亮，喇叭发出声音，健康系统发出“警告”得0.5分；当点滴5s内有滴下，L1熄灭，喇叭停止发声，健康系统“警告”解除得0.5分。
2
焊接错漏一处扣0.2分，此小项最多扣1分；IC位置居中，每处缺陷扣0.2分，此小项最多扣0.5分。元器件位置居中，每处缺陷扣0.1分了，此小项最多扣0.5分。有污物及多余物，扣0.2分。本项最多扣2分
2
电路调试与测量
9分
将COM1端接地得0.5分，将OP07接入COM2处得1分。
1.5
AO0+通道输出-2.73V电压得1.5分。（有效误差±2%）
2
在数码管显示点滴速度的界面时，按下“SET”键，数码管发生变化，显示切换成心率（每分钟多少次），LED3点亮得1分；心率大于等于140/min或低于等于50/min，L1点亮，喇叭发出声音，健康系统发出“警告”得0.5分；当心率在（50/min-140/min）范围内，L1熄灭，喇叭停止发声，健康系统“警告”解除得0.5分。

电子产品维修技术的考核评分标准1. 引言本文档旨在制定电子产品维修技术的考核评分标准，以便对维修人员的技术水平进行准确评估，提高维修服务的质量和效率。

2. 考核内容考核内容包括但不限于以下几个方面：- 电子产品维修理论知识- 故障诊断与排除能力- 维修工具和设备的使用能力- 维修过程中的安全措施- 维修时间管理能力- 维修流程和服务态度3. 考核评分标准3.1 电子产品维修理论知识- 优秀：掌握广泛的电子产品维修知识，能够回答各类相关问题，并应用知识解决实际维修问题。

- 良好：具备基本的电子产品维修理论知识，能够回答常见问题，并在维修过程中正确应用。

- 一般：对电子产品维修理论知识掌握不够深入，需要借助外部资源完成一些基本维修任务。

3.2 故障诊断与排除能力- 优秀：能够准确、快速地诊断电子产品的故障，并有效地修复。

- 良好：能够较准确地诊断电子产品的故障，并进行适当的修复。

- 一般：对于电子产品的故障诊断和排除能力较弱，需要借助他人的帮助或较长时间才能完成修复。

3.3 维修工具和设备的使用能力- 优秀：熟练掌握各类维修工具和设备的使用方法，并能正确选择和操作。

- 良好：对维修工具和设备的使用方法有基本的了解，并能独立使用大部分常见工具。

- 一般：对于维修工具和设备的使用能力较弱，需要他人的协助或指导才能正确操作。

3.4 维修过程中的安全措施- 优秀：始终遵守安全操作规范，保证自身和他人的安全，并有效预防潜在危险。

- 良好：遵守大部分安全操作规范，但在某些情况下可能存在一定的安全隐患。

- 一般：对于维修过程中的安全措施不够重视，存在较大的安全隐患。

3.5 维修时间管理能力- 优秀：能够高效组织维修工作，合理安排时间，及时完成维修任务。

- 良好：具备基本的时间管理能力，能够按时完成维修任务，但在某些情况下可能存在一定的延误。

- 一般：对于维修时间的管理能力较弱，经常无法按时完成维修任务。

3.6 维修流程和服务态度- 优秀：严格按照维修流程操作，维修过程中服务态度友好、专业，并及时解答用户疑问。

电子技能大赛评分标准电子技能大赛评分标准本次技能大赛主要对学生的元器件识别能力，电路图读图能力，电烙铁焊接能力进行考核。

成绩考核分以下几个方面进行：一、识别元器件（20分）1、参赛选手应能使用万用表对比赛用的元器件的好坏进行识别。

如果发现有损坏的元器件，应在进行焊接前报告老师并进行更换，若进行焊接后才发现有损坏的，可以进行更换，但每个器件扣2分。

2、参赛选手应能使用万用表对个别器件的引脚进行判别，如二极管，三极管的引脚判别。

如果在焊接后出现引脚错误，一个扣2分3、参赛选手应能使用万用表对电阻进行阻值判别。

如果出现判别错误，一个扣2分。

二、电路图读图（10分）参赛选手应按电路图进行焊接。

如果出现焊接错误，一处错误扣2分。

三、电路板焊接（40）1、元器件在万能板上的布局要合理，元器件引脚的加工成型和插装要规范，不合格的一个扣1分。

2、电路板焊接应符合焊接规范，出现不合格焊点的一个扣2分。

出现焊坏万能板的，一处扣2分。

3、焊接完成后，应对器件引脚进行处理，处理不及格的一个扣1分。

四、电路功能的实现（10分）参赛作品能正常实现电路功能的能得10分，不能实现功能的选手可以拿回去检查，并重新焊接。

拿回去一次扣2分。

四、作品完成（20分）在规定的时间里面，第一个实现电路功能的选手的得20分，第二个得18分，第三个得16分，往后的依此类推。

附：一、电子元器件的安装1、元器件引脚折弯及整形的基本要求手工弯引脚可以借助镊子或小螺丝刀对引脚整形。

所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上；电阻，二极管及其类似元件要将引脚弯成与元件成垂直状再进行装插。

2、元器件插装要求1) 电子元器件插装要求做到整齐、美观、稳固，元器件应插装到位，无明显倾斜、变形现象。

同时应方便焊接和有利于元器件焊接时的散热。

2)电阻，二极管及其类似元件与线路板平行，要尽量将有字符的元器件面置于容易观察的位置。

3)电容、三极管、电感、可控硅及类似元件要求引脚垂直安装，元件与线路板垂直。
