手机整机外观检验标准

手机整机外观检验标准

- 1 -

1 目的 确立本公司生产手机外观检验标准。 2 适用范围 本标准主要用于本公司研制、生产及检验的各型号成品、半成品的外观检验。如果另有合同标准，则执行合同规定。 3 职责 本标准由质量管理部负责编制，由质量管理部监督执行。 4 定义 4.1 严重缺陷（A类）：造成手机不能使用的缺陷或不符合手机出厂配置要求的缺陷或严重影响主要性能指标/功能不能实现的缺陷，危害或危及人身安全的缺陷。 4.2 主要缺陷（B类）：影响手机使用/性能的缺陷或手机装配产生的缺陷或严重影响手机外观的缺陷。 4.3 次要缺陷（C类）：轻微影响手机外观的缺陷。

严重缺陷 （A类）

可能对使用者造成伤害或有安全隐患的缺陷。 如充电器漏电，电池漏液/鼓包，手机结构有锐利的披锋，充电器/电池通电冒烟等.

严重不符合手机出厂配置的缺陷 1）单位包装少手机、少电池、少手机配件等。 2）异品 a.不同型号的手机产品混入；

b.部件配错（手机组件、配件、附件、包装材料等）； c.非标准品（其他与标准样品不符的项目，包括标识、文字等）.

主要缺陷 （B类）

手机装配产生的缺陷 存在超出规格要求的装配缝、断差或前后盖装配露压导线、翻盖时异常声等不良。

手机包装上的缺陷 合格证、说明书、保修卡、防伪标签漏放等错误，包装材料用错或多放配件。

严重影响手机外观的缺陷 严重超出标准的外观的缺陷.

次要缺陷 （C类）

不影响用户使用的缺陷 无镜片或按键保护膜，无包装袋。

影响手机及附件外观的缺陷 如划伤、手机标贴不规范等。 影响手机包装外观的缺陷 说明书、保修卡、包装彩盒脏/破/皱等； 注：配置要求按照产品（装配，包装）材料配置表，入库标准配置表要求。

4.4 色点：肉眼观察难以区分长与宽的形状，测量时以其最大直径为其尺寸。 - 2 -

4.5 错位：各部件组装后的台阶，超过标准。 4.6 表面颗粒：在喷漆件表面附著的细小颗粒，如灰尘。 4.7 杂质：喷漆时有异物而形成的点或者线。 4.8 掉漆：表面涂层的脱落。 4.9 气泡：由于原料在成型前未充分干燥,水分在高温的树脂中气化而形成气泡。 4.10 缩水：制品表面因成型时，冷却硬化收缩，产生的肉眼可见的凹坑或窝状现象称为缩水。 4.11 披锋：由于注塑或模具的原因,在塑料件周围多出的塑料废边。 4.12 色差：产品表面呈现出与标准样品(客户承认样品)不同的颜色。 4.13 碰伤：制品表面的碰伤痕迹。 4.14 拖白：制品的侧边，柱孔等位置脱模时产生的发白现象。 4.15 密着力不良：指涂层一层一层或片状或点状脱落，但不漏出底材。 5 手机检验条件 5.1 测量等级面的定义 5.1.1 A测量面：正常使用时第一眼可看到的表面，显示区域等，如镜片的透明区域、LCD的透明区域、键盘文字区域和装饰件外表面。 5.1.2 B测量面：暴露在外，正常使用时不在直视范围内的次要表面和手机配件的外表面。如电池面、手机侧面及充电器、耳机等的外表面。 5.1.3 C测量面：正常使用时看不到的面或只有拆卸时才看到的面。如主底、内部零件等。 5.2 缺陷代码对照表 代码 N L D H W S Ds 名称 数目 长度（mm） 直径（mm） 深度（mm） 宽度（mm） 面积（mm²） 距离（mm）

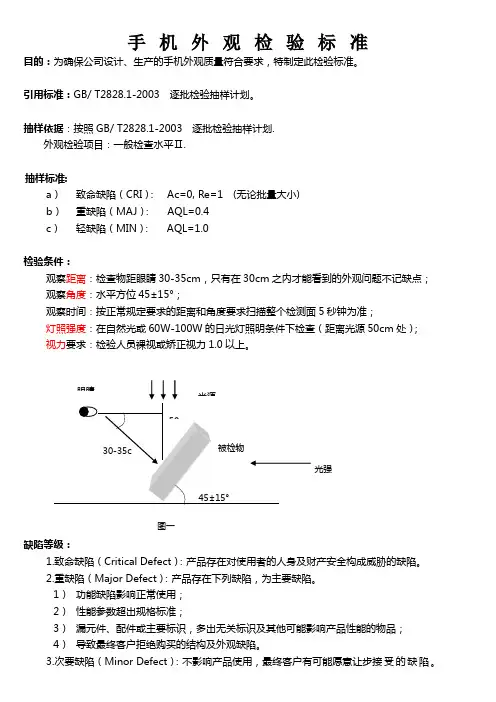

5.3 检验条件及环境 5.3.1 光源：距离检验品450-550mm，80-120w冷白银光灯（照度达500-550Lux）。 5.3.2 位置：检视面于桌面成45°,上下左右转动15°。 5.3.3 距离：人眼与检验品表面的距离为300-350mm，起始检视角度与检验品成90°。 5.3.4 检验员视力：裸视或矫正视力在1.0以上，且不可有色盲。 5.3.5 时间：每件产品的检查时间不超过15s，且任一面的检查时间不超过5秒。 5.4 检验水平 5.4.1 依GB2828：正常单次抽样，一般检查水平Ⅱ 5.4.2 AQL值： 严重缺陷Cr：Critical Cr=0 - 3 -

主要缺陷：Maj：Major Maj=0.65 次要缺陷：Min：Minor Min=1.5 6 外观检查 6.1 手机外观缺陷判定： 检验 项目 检验内容 允收标准

深度（H） 长度（L） 宽度（W） A 面 B 面 C面

划痕 三级 L≤3.0 W≤0.05 2 3 4 0.05＜W ≤0.1 1 2 3 W＞0.1 0 1 2 3.0＜L≤5.0 W≤0.05 1 2 3 0.05＜W ≤0.1 0 1 2 W＞0.1 0 0 1

L＞5.0 W≤0.05 0 1 2 0.05＜W ≤0.1 0 0 1 W＞0.1 0 0 0

二级 L≤3.0 W≤0.05 1 2 3 0.05＜W ≤0.1 0 1 2 W＞0.1 0 0 1

3.0＜L≤5.0 W≤0.05 0 1 2 0.05＜W ≤0.1 0 0 1 W＞0.1 0 0 0

L＞5.0 W≤0.05 0 0 1 W ＞0.05 0 0 0

一级 L≤3.0 W≤0.05 0 1 2 0.05＜W ≤0.1 0 0 1 W＞0.1 0 0 0 3.0＜L≤5.0 W≤0.05 0 0 1 W ＞0.05 0 0 0

黑点白点污点颗粒

色差强 对比明显

D≤0.15 1 3 5 0.15＜D≤0.25 0 2 3 0.25＜D≤0.35 0 1 2 D＞0.35 0 0 1

色差弱 对比不明显

D≤0.15 2 4 6 0.15＜D≤0.25 1 3 4 0.25＜D≤0.35 0 1 3 D＞0.35 0 0 1 - 4 -

其它 要求 1. A面、B面不可有缩水、杂质、气泡、色差、碰伤、掉漆等不良。 2. C面不可有裂纹、剥落等影响到装配的不良。 3.在贴纸下方部位，允许存在D＜3mm的夹水纹及缩水纹. 4.不允许有影响功能及外观的变形、翘曲、扭曲现象。 备注：1. 一级划痕为重硬物划伤，不转换角度都能看见且严重的划痕； 2. 二级划痕为轻硬物划伤，不转换角度都能看见且轻微的划痕； 3. 三级划痕为轻擦伤，不反光时难看出，在某一固定角度才能看见的划痕。

6.2 显示区域缺陷判定： 检验项目 检验标准 允收标准

色点 D≤0.1（色差强） Ds＞=20mm：1个 0.1≤D≤0.15（色差弱） 1个 D＞0.15 0个

划伤 W≤0.03 L＜2.0 三级 1条 0.03≤W≤0.04 L≤1.0 三级 1条 W＞0.04 任意长度 任意深度 0条 任意宽度 任意长度 二级 0条 任意宽度 L＞3.0 任意深度 0条

镜尘 D＜0.1 中心位置 1个 边缘位置 Ds＞20mm：2个 0.1≤D≤0.15 中心位置 0个 边缘位置 1个 0.15≤D≤0.2 中心位置 0个 边缘位置 1个 D＞0.2 任意位置 0个

纤维 D≤0.1 L≤2.0 中心位置 0个 边缘位置 1个 D＞0.1 任意长度 任意位置 0

个

任意直径 L＞2.0 任意位置 0

个

6.3 装配合缝外观判定：

序号 项 目 标准 合缝 错位 1 主底与主面 0.3mm 0.1mm 2 电池与主底 0.2mm 0.1mm 3 翻面与翻底 0.10mm 0.1mm 4 翻盖与转轴处 0.15mm 0.1mm 5 镜片与机身 0.10mm 0.1mm 6 I/O口与主机 0.3mm ——— - 5 -

7 翻盖与主面 0.4mm ——— 8 按键与主面 单边小于0.25mm ——— 9 装饰牌与机身 0.15mm ——— 10 侧键与机身 0.2mm ——— 11 SIM卡座与主底 0.2mm≤W≤0.6mm ——— 12 电池连接器与主底 0.2mm≤W≤0.6mm ——— 13 天线与主底 0.15mm 0.1mm 14 电池与电池推钮 0.2mm 0.1mm 15 耳机或耳机塞与主机的 0.15mm ——— 16 信号灯与机身 0.15mm ——— 17 镜片与装饰牌 0.15mm 0.1mm

6.4 装饰件外观检验 序号 缺陷名称 外观装饰件 内部结构件 1 镀层不均匀 不允许 允许 2 表面起皱、气泡 不允许 3 麻点 不允许 允许 4 镀层脱落 不允许 5 汗迹、油渍、发黄 不允许 6 划伤 不允许 7 熔接线 不允许 允许 8 光泽不良 参考限度样板 允许 9 缩水 参考限度样板 允许 11 镶嵌物不牢，不整齐 不允许 12 变形、披锋大 不允许
