1 QT-V0404 QT-V0404是一款优质宽带四进四出的频矩阵切换器，内部采用专业开关芯片，图像清晰，颜色逼真;输入、输出带缓冲设计，增强了抗冲击及输出能力。音视频可分控，音频双声道非平衡，音视频RCA接口。是专为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路视音频输入信号同步或异步切换到视音频输出通道中的任一通道上，主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合。本产品具有RS232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。

路由规格：4进4出;4路音频信号输入;4路音频信号输出,可完全交叉切换，与视频信号可以同步或者异步交叉切换;;采用最新32位ARM9内嵌式处理器;采用美国ADI高宽带专业芯片，支持高清电视(HDTV)的带宽。

采用信号长距离传输失真增益补偿技术，可以支持300米距离;采用可编程逻辑电路，性能更稳定;视频输入和输出端采用BNC接口,音频输入和输出端采用RCA接口;·异步完全交叉切换;内置轮循切换功能，能任意设定间隔时间和通道。内置16组场景存储功能，能直接在面板操作 ;特有TCP/IP网络控制管理功能，能通过以太网控制;(可选配) ;采用液晶启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 2

2 显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便;全贴片SMD工艺，特有ESD静电保护功能，可设置ID地址实现多机级联，最多可以级联300台矩阵。

参数介绍：

特 性 增益 0dB 带宽 150MH（-3Db）满载 亮色度干扰 -55dB@5Mhz 微分相位 0.05º(RL=150Ω) 微分增益 0.05%(RL=150Ω) 最大传播延时 5Ns(±1nS) 切换速度 ≤180ns 控制类型 串行控制接口 RS-232，9针母D型接口 波特率与协议波特率 9600 数据位 8位 停止位 1，无奇偶校验位 串行控制口结构 2=TX，3=RX，5=GND 无线技术 IR 红外遥控 规 格 电源 100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 3

3 功率 ≤20W 机箱尺寸 485(L)X260(W)X44mm(H) 视频输入 信号类型 8路复合视频 接口 RCA 最小电平 0.5Vp-p 最大电平 1.0Vp-p 阻抗 75Ω 回波损耗 -30Db@5MHz 视频输出 信号类型 8路复合视频 接口 RCA 输出电平 0.7Vp-p 阻抗 75Ω 回波损耗 -30Db@5MHz 直流补偿 最大5mV 音频信号 增率 0 dB 频率响应 20 Hz ~ 20 kHz, 总谐波失真+噪声 0.05% @ 1 kHz （额定电压下） 共态抑制比（CMRR） （CMRR） >75dB @: 20 Hz ~ 20 kHz 音频输入 信号类型 立体声，非平衡 接口 RCA接口 阻抗 >10KΩ 最大电平 +19.5dBu 音频输出 信号类型 立体声，非平衡 接口 RCA接口 阻抗 >50Ω 最大电平 +21dBu 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 4

4 QT-AV0404 QT-AV0404是一款优质宽带四进四出的音视频矩阵切换器，内部采用专业开关芯片，图像清晰，颜色逼真;输入、输出带缓冲设计，增强了抗冲击及输出能力。

音视频可分控，音频双声道非平衡，音视频RCA接口。是专为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路视音频输入信号同步或异步切换到视音频输出通道中的任一通道上，主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合。本产品具有RS232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。

路由规格：4进4出;4路音频信号输入;4路音频信号输出,可完全交叉切换，与视频信号可以同步或者异步交叉切换;;采用最新32位ARM9内嵌式处理器;采用美国ADI高宽带专业芯片，支持高清电视(HDTV)的带宽。 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家

启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 5

5 采用信号长距离传输失真增益补偿技术，可以支持300米距离;采用可编程逻辑电路，性能更稳定;视频输入和输出端采用BNC接口,音频输入和输出端采用RCA接口;·异步完全交叉切换;内置轮循切换功能，能任意设定间隔时间和通道。

内置16组场景存储功能，能直接在面板操作 ;特有TCP/IP网络控制管理功能，能通过以太网控制;(可选配) ;采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便;全贴片SMD工艺，特有ESD静电保护功能，可设置ID地址实现多机级联，最多可以级联300台矩阵。

参数介绍： 特 性 增益 0dB 带宽 150MH（-3Db）满载 亮色度干扰 -55dB@5Mhz 微分相位 0.05º(RL=150Ω) 微分增益 0.05%(RL=150Ω) 最大传播延时 5Ns(±1nS) 切换速度 ≤180ns 控制类型 串行控制接口 RS-232，9针母D型接口 波特率与协议波特率 9600 数据位 8位 停止位 1，无奇偶校验位 串行控制口结构 2=TX，3=RX，5=GND 无线技术 IR 红外遥控 规 格 电源 100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 功率 ≤20W 机箱尺寸 485(L)X260(W)X44mm(H) 视频输入 信号类型 8路复合视频 接口 RCA 最小电平 0.5Vp-p 最大电平 1.0Vp-p 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 6

6 阻抗 75Ω 回波损耗 -30Db@5MHz 视频输出 信号类型 8路复合视频 接口 RCA 输出电平 0.7Vp-p 阻抗 75Ω 回波损耗 -30Db@5MHz 直流补偿 最大5mV 音频信号 增率 0 dB 频率响应 20 Hz ~ 20 kHz, 总谐波失真+噪声 0.05% @ 1 kHz （额定电压下） 共态抑制比（CMRR） （CMRR） >75dB @: 20 Hz ~ 20 kHz 音频输入 信号类型 立体声，非平衡 接口 RCA接口 阻抗 >10KΩ 最大电平 +19.5dBu 音频输出 信号类型 立体声，非平衡 接口 RCA接口 阻抗 >50Ω 最大电平 +21dBu

QT-V0804

QT-V0804是一款优质宽带八进四出的矩阵切换器，内部采用专业开关芯片，图像清晰，颜色逼真;输入、输出带缓冲设计，增强了抗冲击及输出能力。

音视频可分控，音频双声道非平衡，音视频RCA接口。是专为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路视音频输入信号同步或异步切换到视音频输出通道中的任一通道上，主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合。 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 7

7 路由规格：8进4出;8路音频信号输入;4路音频信号输出,可完全交叉切换，与视频信号可以同步或者异步交叉切换;;采用最新32位ARM9内嵌式处理器;采用美国ADI高宽带专业芯片，支持高清电视(HDTV)的带宽。

采用信号长距离传输失真增益补偿技术，可以支持300米距离;采用可编程逻辑电路，性能更稳定;视频输入和输出端采用BNC接口,音频输入和输出端采用RCA接口;·异步完全交叉切换;内置轮循切换功能，能任意设定间隔时间和通道。

内置16组场景存储功能，能直接在面板操作 ;特有TCP/IP网络控制管理功能，能通过以太网控制;(可选配) ;采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便;全贴片SMD工艺，特有ESD静电保护功能，可设置ID地址实现多机级联，最多可以级联300台矩阵。

参数介绍： 特 性 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 启拓专业手拉手会议，矩阵切换器厂商-全球抗干扰专家 8

8 增益 0dB 带宽 150MH（-3Db）满载 亮色度干扰 -55dB@5Mhz 微分相位 0.05º(RL=150Ω) 微分增益 0.05%(RL=150Ω) 最大传播延时 5Ns(±1nS) 切换速度 ≤180ns 控制类型 串行控制接口 RS-232，9针母D型接口 波特率与协议波特率 9600 数据位 8位 停止位 1，无奇偶校验位 串行控制口结构 2=TX，3=RX，5=GND 规 格 电源 100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 功率 ≤20W 机箱尺寸 485(L)X260(W)X44mm(H) 视频输入 信号类型 8路复合视频 接口 RCA 最小电平 0.5Vp-p 最大电平 1.0Vp-p 阻抗 75Ω 回波损耗 -30Db@5MHz 视频输出 信号类型 4路复合视频 接口 RCA 输出电平 0.7Vp-p 阻抗 75Ω 回波损耗 -30Db@5MHz 直流补偿 最大5mV 音频信号

合集下载

VGA矩阵操作说明书V1.0

VGA矩阵操作说明书V1.0

Professional Matrix Switcher.在使用本系统前，请详细阅读本说明书，并请保管好该手册。

《专业级 VGA 矩阵切换器用户操作手册》以 VGA1209/1218 系列为例作为使用说明， 并可作为其它型号的 VGA 矩阵切换器用户手册。

本手册只作为用户操作指示，不作为维修服务用途。

其所述功能截止日期为 2013 年 5 月，该日期之后因 VGA 矩阵切换器版本不断更新，VGA 矩阵切换器 的实际使用可能会与本手册的内容有出入，这种情况将不属错漏，将根据实际情 况另作书面说明。

目 录一、前面板按键及遥控器说明及操作方法 (3)二、通讯协议及控制指令代码 (9)三、控制软件使用 (11)一、 前面板按键及遥控器说明及操作方法 前面板图示:按遥控器控制操作方法如下图：操作界面显示(前面板LCD屏):待机画面, 在任何状态下按“Cancel”返回此画面:菜单说明，按 S witch 键进入切换菜单，多次按此键，在以下功能间切换：Switch 各界面功能及操作:一对一单通道切换界面在箭头前输入想要切换通道的输入端口, 箭头后输入输出端口, 输入两位数会自动执行或按”OK”键执行.N 对N 多通道切换界面按”OK”键执行N 对N 多通道切换, 依次将输入通道1切换到输出通道1, 输入通道2切换到输出通道2,….输入通道N 切换到输出通道N. 如输入输出通道数目非一一对应, 则多余输入或输出通道关闭.一对N 多通道切换界面在箭头前输入想要切换的输入通道,将此通道输出到所有输出通道.巡检功能界面如图所示依次输入巡检功能各参数,通过巡检开关参数打开或关闭巡检功能,可通过上或下键在各参数编辑区域跳转,巡检功能在退出此界面后依然有效,如需改变巡检功能请再次进入此界面设置.菜单说明，按Fun 键进入功能菜单，多次按此键，在以下功能间切换：STATUS RECALLFun 各界面功能及操作状态保存界面输入要保存的组数,将当前通道对应关系保存到对应数据组里,可以保存从1到20共20组数据状态恢复界面输入要恢复的组数,将对应数据组的通道对应关系恢复到当前状态蜂鸣器开关界面按”OK”键打开或关闭蜂鸣器,蜂鸣器打开后按键或遥控器操作会有蜂鸣声.系统状态界面此界面无操作,仅供显示系统信息.二、通讯协议及控制指令代码本指令系统用于ASCII模式的串口通讯软件进行控制和操作。

矩阵的分类汇总

矩阵的分类汇总

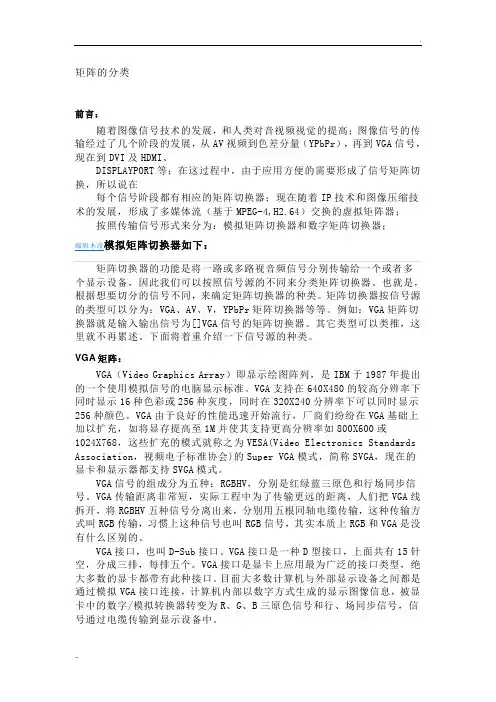

矩阵的分类前言：随着图像信号技术的发展，和人类对音视频视觉的提高；图像信号的传输经过了几个阶段的发展，从AV视频到色差分量（YPbPr），再到VGA信号，现在到DVI及HDMI、DISPLAYPORT等；在这过程中，由于应用方便的需要形成了信号矩阵切换，所以说在每个信号阶段都有相应的矩阵切换器；现在随着IP技术和图像压缩技术的发展，形成了多媒体流（基于MPEG-4,H2.64）交换的虚拟矩阵器；按照传输信号形式来分为：模拟矩阵切换器和数字矩阵切换器；编辑本段模拟矩阵切换器如下：矩阵切换器的功能是将一路或多路视音频信号分别传输给一个或者多个显示设备，因此我们可以按照信号源的不同来分类矩阵切换器。
