电线电缆基础知识

电线电缆基本构造
电线电缆由导体（导电线芯）、绝缘和护层构造构成。 导体：电缆中具有传导电流特定功能旳一种部件。 绝缘：电缆中具有耐受电压特定功能旳绝缘材料。 护层：保护电缆绝缘线芯，抵抗电磁干扰、机械作用， 预防潮气、光和侵蚀性，使电缆能够特定环境条件下在使 用期限内确保电缆正常传到电流旳部件。电缆旳屏蔽层、 护套、铠装层等都属于电缆旳护层。
电线电缆-导体旳加工
导体是电线电缆十分主要旳构造元件，导体旳加工质 量旳好坏直接影响着旳电缆旳传播性能，根据导体旳材料 种类和构造型式，导体旳加工工艺主要有：拉丝、韧炼 （退火）、镀层、绞线等工序。各工序主要加工控制点为
拉丝：控制丝线外径公差。 韧炼：韧炼温度和时间旳控制。 镀层：镀层厚度均匀性、表面质量 绞线：方向、节距、外径、
电线电缆-导体构造型式
• 塑料电线电缆因为使用场合条件不同，性能要求不同，所以导电线芯有许多 种类型，一般可分为下列几种：
• 单线：即单根导电实芯圆柱体。 • 绞线：为了合用要求柔软，经受反复弯曲场合，一般用正规绞合线芯，如7股、
19股等。 • 束线：为了合用于特软，经受经常移动弯曲场合，一般采用非正规绞合旳束
电线电缆产品分类
为便于选用及提升产品旳合用性电线电 缆产品按其用途分为下列五大类：
裸电线、 电气装备用电线电缆、 电力电缆（含电缆附件）、 通信电缆及光纤光缆、 绕组线。
电线电缆产品分类-裸电线
指仅有导体，而无绝缘层旳产品，主要 涉及裸单线、裸绞线、型线型材三个系列。
裸单线：铜、铝等多种金属和复合金属 圆单线，主要用于多种电线电缆旳半制品。
线芯。 • 空芯管：在大型通信电缆中，在高频时为节省材料，减轻重量，但弯曲性差，
多采用空芯管。 • 双金属线芯：提升导体整体性能。 • 混绞线芯：为增长压力（线芯）在野战线类中一般用钢，铜混绞线芯 • 以天然丝或纤维为基旳铍线束线芯，用于特软塑料绝缘电线电缆，如耳机线。 • 以漆包线为线芯，多用于塑料绝缘绕组线，延迟电缆等，目旳为增长绝缘温

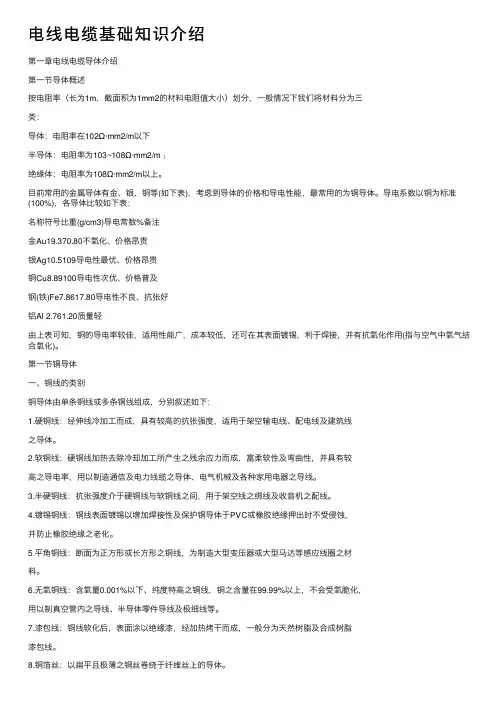

电线电缆基础知识介绍第⼀章电线电缆导体介绍第⼀节导体概述按电阻率（长为1m，截⾯积为1mm2的材料电阻值⼤⼩）划分，⼀般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。

⽬前常⽤的⾦属导体有⾦、银、铜等(如下表)，考虑到导体的价格和导电性能，最常⽤的为铜导体。

导电系数以铜为标准(100%)，各导体⽐较如下表：名称符号⽐重(g/cm3)导电常数%备注⾦Au19.370.80不氧化、价格昂贵银Ag10.5109导电性最优、价格昂贵铜Cu8.89100导电性次优、价格普及钢(铁)Fe7.8617.80导电性不良、抗张好铝Al 2.761.20质量轻由上表可知，铜的导电率较佳，适⽤性能⼴，成本较低，还可在其表⾯镀锡，利于焊接，并有抗氧化作⽤(指与空⽓中氧⽓结合氧化)。

第⼀节铜导体⼀、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加⼯⽽成，具有较⾼的抗张强度，适⽤于架空输电线、配电线及建筑线之导体。

2.软铜线：硬铜线加热去除冷却加⼯所产⽣之残余应⼒⽽成，富柔软性及弯曲性，并具有较⾼之导电率，⽤以制造通信及电⼒线缆之导体、电⽓机械及各种家⽤电器之导线。

3.半硬铜线：抗张强度介于硬铜线与软铜线之间，⽤于架空线之绑线及收⾳机之配线。

4.镀锡铜线：铜线表⾯镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防⽌橡胶绝缘之⽼化。

5.平⾓铜线：断⾯为正⽅形或长⽅形之铜线，为制造⼤型变压器或⼤型马达等感应线圈之材料。

6.⽆氧铜线：含氧量0.001%以下、纯度特⾼之铜线，铜之含量在99.99%以上，不会受氧脆化，⽤以制真空管内之导线、半导体零件导线及极细线等。

7.漆包线：铜线软化后，表⾯涂以绝缘漆，经加热烤⼲⽽成，⼀般分为天然树脂及合成树脂漆包线。

8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。

电缆结构
4、绝缘屏蔽 作用：在较高压下，由于运行中电缆弯曲部门表面受到
张力作用伸长，若这时存在局部放电，则会由于表面弯曲 产生微观裂纹导致电树枝引发或表面受局部树枝的引 发。 电树枝：
电缆结构
5、金属屏蔽
铜带屏蔽（金属丝编织、同心绞合或金属丝金属带组合） 作用： a、加强和限制电场在绝缘内的作用，使电场方向沿绝缘 半径方向。 b、用于三相四线制系统时可作为中性线，承担不平衡电 流。 c、防止电缆轴向表面放电。 d、在正常情况下流过电容电流。短路时作为短路电流的 回路。
电缆定义、分类
按电压等级分类： 低压电力电缆（电压等级：及以下） 中压电力电缆（电压等级：） 高压电力电缆（电压等级：64/110KV 、 127/220KV、290/500KV）
电缆定义、分类
按绝缘及护套材质分类： 交联聚乙烯绝缘聚氯乙烯护套电缆电缆（型号YJV） 交联聚乙烯绝缘聚乙烯护套电缆电缆（型号- YJY） 聚氯乙烯绝缘聚乙烯护套电缆电缆（型号- VY） 聚氯乙烯绝缘聚氯乙烯护套电缆电缆（型号- VV） 交联聚乙烯绝缘铠装聚氯乙烯护套电缆电缆（型 号-YJV22、YJV32、YJV42）
电缆结构
2、导体屏蔽层 实质是一种改善电场分的措施，电缆的导体是由多根导线 绞合而成的，它与绝缘之间易形成气隙，导体表面不光洁 会造成电场集中。在导体表面加一层半导电材料的屏蔽 层， 它与被屏蔽的导体等电位，并与绝缘层能紧密接触，从而 避免在导体与绝缘表面 存在气隙，在电缆绝缘层表面加一 层半导电材料的屏蔽 层，它与被屏蔽的绝缘层有良好的接 触，与金属护套等电位，从而避免在绝缘层与护套之间发 生局部放电。
电缆结构
8、外护层
是对产品整体特别是对绝缘起保护作用的构件。由于绝缘 材料要求优良的电绝缘性能，所用材料纯度很高，杂质含 量极微，往往无法兼顾对外界的保护能力，因此，对外界 各种机械力的承受或抵抗，耐大气环境，耐化学药品，对 生物或虫害防止，以及减少火灾危害等都必须由各种护套 结构来承担。

安防线缆的选用－监控系统
➢ 一般采用专用的SYV75欧姆系列同轴电缆 ➢ 常用型号为SYV75-5（它对视频信号的无中继传
输距离一般为300-500m） ➢ 距离较远时，需采用SYV75-7、SYV75-9同轴电
缆（在实际工程中，粗缆的无中继传输距离可达 1km以上）
安防线缆的选用－监控系统
➢ 通信线缆一般用在配置有电动云台、电动镜头的摄像装置 ，在使用时需在现场安装遥控解码器
楼宇对讲系统案例解析
安防线缆的区别
SYV 与 SYWV 区别： SYV是视频传输线, 用聚乙烯绝缘。 SYWV是射频传输线，物理发泡绝缘。用于有线电视。
RVS 与RVV 2芯 区别： RVS为双芯RV线绞合而成，没有外护套，用于广播 连接。 RVV 2芯线直放成缆，有外护套，用于电源，控制信号等 方面。
安防线缆的选用－监控系统
➢ 控制电缆通常指的是用于控制云台及电动可变镜头的 多芯电缆
➢ 控制电缆一端连接于控制器或解码器的云台、电动镜 头控制接线端，另一端则直接接到云台、电动镜头的 相应端子上
➢ 控制电缆提供的是直流或交流电压，而且一般距离很 短（有时还不到1m），基本上不存在干扰问题，因此 不需要使用屏蔽线
安防线缆的选用－监控系统
➢ 常用的控制电缆大多采用6芯或10芯电缆，如RVV6-0.2 、RVV10-0.12
➢ 其中6芯电缆分别接于云台的上、下、左、右、自动、 公共6个接线端，10芯电缆除了接云台的6个接线端外 还包括电动镜头的变倍、聚焦、光圈、公共4个端子
➢ 在监控系统中，从解码器到云台及镜头之间的控制电 缆由于距离比较短一般不作特别要求；而由中控室的 控制器到云台及电动镜头的距离少则几十米，多则几 百米，对控制电缆就需要有一定的要求，即线径要粗
