自耦一次回路

易于加强对绕组的机械支撑， 绕组能承受较大的电磁力，适 于通过大电流。
特点：
机械强度高，制造工艺复杂， 所用材料较多。
应用： 特种变压器。
三、变压器的铭牌与额定值
额定值标注在变压器油箱表面的铭牌上，是正确、合 理、经济地使用变压器的依据。
1.额定容量SN
视在功率，是变压器在额定工作条件下输出能力的保证值。
4.额定电流I1N/I2N
指在U1N作用下，一、二次绕组在允许发热条件下工作时， 允许长期通过的最大电流值。
※ 三相变压器的额定电压和额定电流是指线电压和线电流。
5.额定频率f1
我国规定的标准工业用电频率为50Hz。
共用一个绕组， 通电工作时绕组之间不仅有磁的耦合，而 且有电的直接联系。
1.电力变压器的基本结构
主要由铁心、绕组、绝缘套管、油箱及附件等组成。
1）铁心 形成闭合磁路，也是固定绕组及其他部件的骨架。
由铁心柱和磁轭两部分组成， 大多采用厚度为0.35mm、表 面涂有绝缘漆的硅钢片叠成。
奇
2
数1
层
3
4
2）绕组
变压器的电路部分。
偶2
数
3
层1 4
用绝缘圆导线或扁导线绕成，有铜导线和铝导线两种。 根据工作电压的高低，分为高压绕组和低压绕组。
升压变压器
远距离输送
降压变压器
发电站
超高压电
用电区
用户
1.电力变压器的基本结构
电力系统中应用最广泛的是油浸式电力变压器。
1-信号式温度计 2-吸湿器
3-储油柜
4-油表
5-安全气道
6-气体继电器
7-高压套管
8-低压套管
9-分接开关
10-油箱

三相三柱式铁芯，三柱线圈各自为一相引出。 它是三相变压器最广泛应用的典型结构。
（2）绕组（线圈）
• 绕组是变压器最基本的组成部分，它与铁芯 一起构成了电力变压器的本体，是建立磁场 和传输电能的电路部分。
• 不同容量、不同电压等级的变压器，绕组形式也不一样。一 般电力变压器中常采用同心式和交叠式两种结构形式。
7、自藕变压器
(a)符号
(b)外形
(c)实际电路
三、断路器（开关） 1、高压断路器是发电厂、变电所一次系统中的重要 电气设备，它用来切断和接通负荷电路，以及切断 故障电路，防止事故扩大，保证安全运行。
文字符号QF，图形符号
2、作用： （1）正常运行时，能够接通、切断正常负荷电流； （2）系统故障时，能够配合继电保护装置，切除故 障电流。
• 绝缘。变压器油具有比空气高得多的绝缘强度， 绝缘材料浸在油中，不仅可提高绝缘强度，而且 还可免受潮气的侵蚀。
• 散热。变压器油的比热大，常用作冷却剂，变压 器运行时产生的热量使靠近铁芯和绕组的油受热 膨胀上升，通过油的上下对流，热量通过散热器 散出，保证变压器正常运行。
• 消弧。在油断路器和变压器的有载调压开关上， 触头切换时会产生电弧，由于变压器油导热性能 好，且在电弧的高温作用下能分触了大量气体， 产生较大压力，从而提高了介质的灭弧性能，使 电弧很快熄灭。
• 有载调压的调压范围较宽，调节级数较多，通常 额定调压范围以变压器额定电压的百分数表示为 ±8×1.25％。
（4）高、低压套管（绝缘套管）
绝缘套管是变压器箱外的主要绝缘装置，变压器绕 组的引出线必须穿过绝缘套管，使引出线之间及引 出线与变压器外壳之间绝缘，同时起到固定引出线 的作用。
（5）变压器油 变压器油的作用：

三相自耦变压器接法
三相自耦变压器是一种变压器类型，它使用单个线圈同时作为主线圈和辅助线圈，所以它只有一个线圈而不是两个。

三相自耦变压器的接法有两种，分别为“自交耦合”和“自并耦合”。

1）自交耦合
自交耦合是指自耦变压器的主线圈和辅助线圈中间有一个交流通路的情况。

换言之，主线圈的一部分与辅助线圈的另一部分连通，从而形成了一个共享回路。

这种连接方式使得变压器的输入和输出都与同一线圈相连。

2）自并耦合
自并耦合是指自耦变压器的主线圈和辅助线圈的两个端点相连的情况。

也就是说，主线圈和辅助线圈共享一个端点。

这种连接方式使得变压器的输入和输出都分别与主线圈和辅助线圈的两个端点相连。

在选择使用哪种接法时，需要考虑实际的应用场景及电路的要求。

21.07.2020
2、吸流变压器—回流线装置BT
回流线cd 中无电流，在 接触网cd 段的长度内等于 没有防护。
d
c
两种情形都使吸流变压器—回流线在半段长度里失去效用，这种现象叫做 半段效应，失效区相当于分段长度之半。
所以实际装置是在供电臂内设置长度不大的许多吸上分段，每个分段仅长 2—4km，每个分段中央设置一台吸流变压器。分段以吸上线为界，吸上线一 端接回流线，另一端焊入钢轨。
21.07.2020
1、直接供电方式
复线区段供电方式与上述基本相同，但每一供电臂分别向上、下 行接触网供电，因此牵引变电所馈出线有四条。同一侧供电臂上、 下行线实行并联供电，可提高供电臂末端电压。越区供电时，通过 分区亭开关设备来实现。复线区段供电情况如下图所示。
21.07.2020
图 复线区段供电示意图

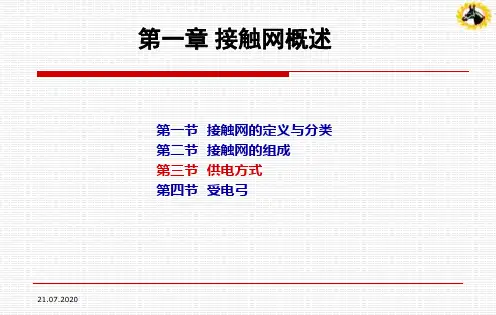

第一章 接触网概述
第一节 接触网的定义与分类 第二节 接触网的组成 第三节 供电方式 第四节 受电弓
21.07.2020
第三节 供电方式
在牵引供电的发展过程中，出现过低压直流、三相交流、单 相低频交流、单相工频交流等多种供电制式。目前仍采用的主 要供电制式有：单相工频25KV，单相低频15KV；直流3KV， 直流1.5KV等。
21.07.2020
2、吸流变压器—回流线装置BT
1 3
5 2
1 2
4
I1
I2 5
1—接触网；2—为轨道；3—为回流线；4—为吸流变压器， 变比1:1，一次线圈串接入接触网，二次线圈串接入回流； 5—为吸上线，一端接回流线，另一端与轨道或吸流变压器
线圈中点连接，以提供从电力机车到轨道的返回电流流到回
1、直接供电方式
1—输电线；2—牵引变电所；3—馈电线；4—接触网；5—电力机车；6—钢轨
