很实用的自耦变压器设计方法方法

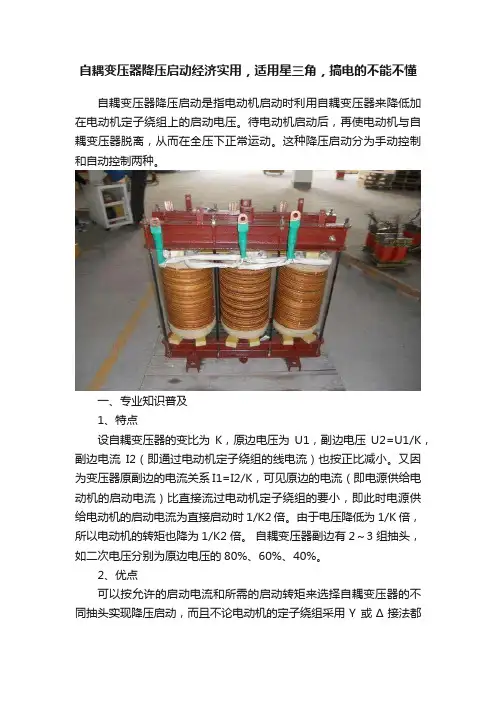

自耦变压器降压启动经济实用，适用星三角，搞电的不能不懂自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。

这种降压启动分为手动控制和自动控制两种。

一、专业知识普及1、特点设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2（即通过电动机定子绕组的线电流）也按正比减小。

又因为变压器原副边的电流关系I1=I2/K，可见原边的电流（即电源供给电动机的启动电流）比直接流过电动机定子绕组的要小，即此时电源供给电动机的启动电流为直接启动时1/K2 倍。

由于电压降低为1/K 倍，所以电动机的转矩也降为1/K2 倍。

自耦变压器副边有2～3 组抽头，如二次电压分别为原边电压的80%、60%、40%。

2、优点可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y 或Δ接法都可以使用。

3、缺点设备体积大，投资较贵。

4、自动控制电动机自耦降压起动（自动控制）电路原理图如图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故。

二、我自行设计的电路图上图是交流电动机自耦降压启动自动切换控制电路(自耦变压器降压启动)也是电工最常见电路之一，自动切换靠时间继电器KT完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故控制过程如下：1、合上空气开关QF接通三相电源。

2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65％）将三相电压的65％接入电动。

自耦变压器设计实例一、引言自耦变压器是一种特殊的变压器，其具有自耦合的特点，即主、副绕组共用一部分线圈。

本文将以自耦变压器的设计实例为例，介绍自耦变压器的基本原理、设计要点以及实际应用。

二、自耦变压器的基本原理自耦变压器是通过主、副绕组共用一部分线圈来实现变压器的升降压功能。

其基本原理是通过自感作用和互感作用来完成能量的传递和变换。

自耦变压器的主要特点有：转比可调、体积小、重量轻、成本低等。

三、自耦变压器的设计要点1. 根据需求确定主、副绕组的匝数比例，从而确定变压器的升降压比例。

升压比例大于1时，主绕组匝数大于副绕组；降压比例小于1时，主绕组匝数小于副绕组。

2. 根据变压器的功率需求确定线径和截面积，以确保变压器在工作时不会过载或过热。

3. 选择合适的铁芯材料，以增强自耦变压器的磁导率和磁导能力，提高能量传递效率。

4. 设计合理的绕组结构，减少电磁感应损耗和电阻损耗，提高自耦变压器的效率。

5. 考虑变压器的绝缘和散热问题，选择合适的绝缘材料和散热结构，以确保变压器的安全可靠运行。

四、自耦变压器的实际应用自耦变压器在电力系统中有广泛的应用，特别适用于变换高压输电线路与低压配电线路之间的电压。

以下为自耦变压器在实际应用中的一些例子：1. 电力系统中的变压器。

自耦变压器常用于电力系统中的变电站，用于升压或降压输电线路的电压。

通过自耦变压器，可以将高压输电线路的电压升至适宜的变压器运行电压，或将低压配电线路的电压降至合适的用户用电电压。

2. 电子设备中的变压器。

自耦变压器通常用于电子设备中的电源变压器，用于降低或提高交流电源的电压，以满足电子设备的工作需求。

3. 可变电阻器。

自耦变压器可以用来调节电阻值，实现对电路的调节和控制。

例如，在音响设备中，自耦变压器可用于调节音量大小。

4. 焊接设备中的变压器。

自耦变压器在焊接设备中常用于调节焊接电流和电压，以满足不同焊接需求。

五、总结自耦变压器是一种特殊的变压器，具有自耦合的特点，通过主、副绕组共用一部分线圈来实现变压器的升降压功能。

自耦变压器的原理、接线、结构自耦变压器降压启动控制线路在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动势。

通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压，实现电压的变换，一般匝数比为1.5：1~2：1。

因为初级和次级线圈直接相连，有跨级漏电的危险。

所以不能作行灯变压器。

区别在电网中，从220KV电压等级才开始有自耦变压器，多用作电网间的联络变。

220KV以下几乎没有自耦变压器。

自耦变压器在较低电压下是使用最多是用来作为电机降压启动使用。

对于干式变压器来讲，它的绝缘介质是树脂之类的固体，没有油浸式变压器中的绝缘油，所以称为干式。

干式变压器由于散热条件差，所以容量不能做得很大，一般只有中小型变压器，电压等级也基本上在35KV及以下，但国内外也都已经有额定电压达到66kV甚至更高的干式变压器，容量也可达30000kVA甚至更高。

工作原理自耦变压器零序差动保护原理图自耦变压器1.自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.⒉其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。

⒊自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。

通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。

因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。

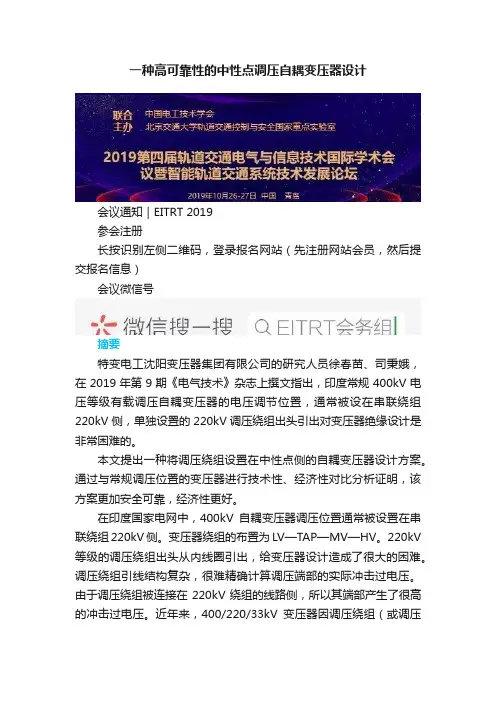

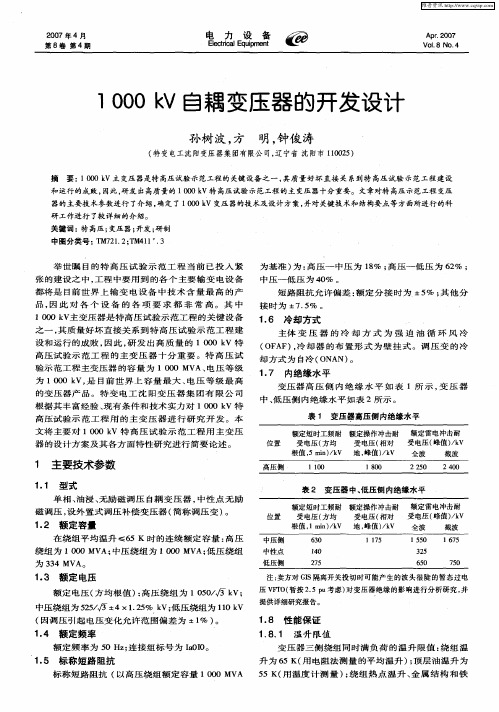

一种高可靠性的中性点调压自耦变压器设计会议通知｜EITRT 2019参会注册长按识别左侧二维码，登录报名网站（先注册网站会员，然后提交报名信息）会议微信号摘要特变电工沈阳变压器集团有限公司的研究人员徐春苗、司秉娥，在2019年第9期《电气技术》杂志上撰文指出，印度常规400kV电压等级有载调压自耦变压器的电压调节位置，通常被设在串联绕组220kV侧，单独设置的220kV调压绕组出头引出对变压器绝缘设计是非常困难的。

本文提出一种将调压绕组设置在中性点侧的自耦变压器设计方案。

通过与常规调压位置的变压器进行技术性、经济性对比分析证明，该方案更加安全可靠，经济性更好。

在印度国家电网中，400kV自耦变压器调压位置通常被设置在串联绕组220kV侧。

变压器绕组的布置为LV—TAP—MV—HV。

220kV 等级的调压绕组出头从内线圈引出，给变压器设计造成了很大的困难。

调压绕组引线结构复杂，很难精确计算调压端部的实际冲击过电压。

由于调压绕组被连接在220kV绕组的线路侧，所以其端部产生了很高的冲击过电压。

近年来，400/220/33kV变压器因调压绕组（或调压引线或调压开关）而发生了多起故障。

最近，印度国家电网推出了无调压绕组400/ 220/33kV自耦变压器。

无调压绕组自耦变压器与有调压绕组变压器相比，可靠性更高。

无调压绕组是这种类型自耦变压器的一种解决方案，但是在电网中，完全消除电压的波动是非常困难的。

本文提出的解决方案是，在变压器的中性点侧提供调压绕组，这种调压方式比现有的自耦变压器调压方式更可靠。

一方面，分接绕组和分接开关的电压等级将降低到中性点绝缘水平，从而提高变压器的运行可靠性，降低了变压器的制造成本；另一方面，在中性点侧提供调压绕组将成为变磁通变压器，变磁通变压器意味着铁心中的磁通密度随调压分接位置的变化而变化。

变磁通设计主要是变低压。

低压电压将随分接位置的不同而变化。

1 中性点调压变压器的分接范围选取在中性点调压变压器中，高压绕组（串联绕组）和中压绕组（公共绕组）的中性点侧设有调压抽头，以改变高压侧的电压。

变压器设计方法与技巧变压器设计方法与技巧一、设计2kVA以下的电源变压器及音频变压器一些电子线路设计人员及电子、电工爱好者经常碰到设计好的变压器，绕制时却绕不下；另外，设计的变压器，在带足负载后，次级电压明显下降。

还有一部分设计的变压器的性能良好，但成本较高而没有商业价值。

笔者在这里谈谈变压器的设计方法与技巧。

●变压器截面积确定：大家知道铁芯截面积是根据变压器总功率“P”确定的(A=1.25*SQRT(P)。

在设计时，假定负载是恒定不变的，则其铁芯截面积通常可选取计算的理论值。

如果其负载是变化比较大的，例如，音频、功放电源等变压器的截面积，则应适当大于理论计算值．这样才能保证有足够的功率输出能力(因为一旦截面积确定后，就不可能再选择功率余量了)。

如何确定这些变压器的"P"值呢?应该计算出使用时负荷的最大功率。

并且估算出某些变压器在使用中需要输出的最大功率。

特别是音频变压器、功放电路的电源变压器等(笔者测试过多种功放电路的音频变压器、功放电路的电源变压器；音频变压器在大动态下明显失真，电源变压器在大动态下次级电压明显下降。

经测算，截面积不够是产生上述现象的主要原因之一)。

●每伏匝数的确定：变压器的匝数主要取决于铁芯截面积和硅钢片的质量，通常从参考书籍计算出的每伏匝数是比较多的，经实验证明，从理论设计的数值上，将每伏匝数降低10％～15％是没有问题的。

例如，一只35W的电源变压器，根据理论计算(中矽钢片8500高斯)每伏匝数为7.2匝，而实际每伏只需6匝就可以了，且这样绕制的变压器空载电流在26mA左右。

笔者和同行在解剖过日本生产的家用电器上的电源变压器时发现。

他们生产的变压器每伏匝数比我们国产的变压器线圈匝数要少得多，同样35W的电源变压器每伏匝数只有4．8匝，空载电流45mA左右。

通过适当减少匝数。

绕制出来的变压器不但可以降低内阻，而且避免了采用普通规格硅钢片时经常出现的绕不下的麻烦。

单相自耦变压器课程设计目录前言综述摘要1 单相自耦变压器工作原理2.单相自耦变压器运行分析2.1自耦变压器电路磁路分析2.2自耦变压器等效电路分析3.变压器能耗与节能4.变压器基本结构参数设计及测定4.1变压器技术参数及其确定4.2变压器铁心参数的计算4.3自耦变压器高低压绕组尺寸和匝数的计算5.结论综述前言综述变压器在整个国计民生中是一种应用极为广泛的电气设备，不仅应用于电力系统，还广泛应用于电子装置，焊接设备，电炉等场合，可以实现交流变压，交流电源供给，电路阻隔等功能。

因此，它在整个国民生活中占有极其重要的地位。

变压器按相数可分为单相、三相，按绕组的多少可分为双绕组变压器，三绕组变压器，多绕组变压器，自耦变压器等。

而与普通单相变压器相比较而言，单相自耦变压器在一二次侧之间不仅存在磁耦合，也存在电的联系，因此在传输容量相同的条件下，不但体积小，而且效率高。

因此在某些场合，得到广泛的应用。

由于自耦变压器有诸多分类，但是运行原理基本相似。

本设计只就单相降压自耦变压器给出具体设计，以此阐明自耦变压器的运行原理和运行特性。

摘要虽然普通单相变压器一二次侧绕组是分开的，而自耦变压器的一二次绕组是连在一起的，但是在结构上，单相自耦变压器可以看作是双绕组变压器的改装，而且在工作原理、电路和磁路的分析、结构参数的定义和确定等方面，存在许多类似。

因此本设计对比普通单相变压器来进行单相自耦变压器工作原理和电路磁路的分析，给出基本参数的设计值，并且对变压器的能耗进行论述，就节能简单介绍。

最后就自耦变压器设计进行综述。

本设计重点就电路磁路进行分析，给出基本参数的确定方法与变压器的设计值。

主题词：单相自耦变压器；参数；1.单相自耦变压器工作原理普通变压器利用电磁感应作用，以交变磁场为媒介，实现电能的传送，只存在电磁功率的传送。

而自耦变压器一二次侧不仅有电磁功率的传送，也存在传导功率的传送。

但是它们都实现将一种电压、电流的交流电能转换成同频率的另一种电压、电流的电能。
