DAC0832各引脚的功能

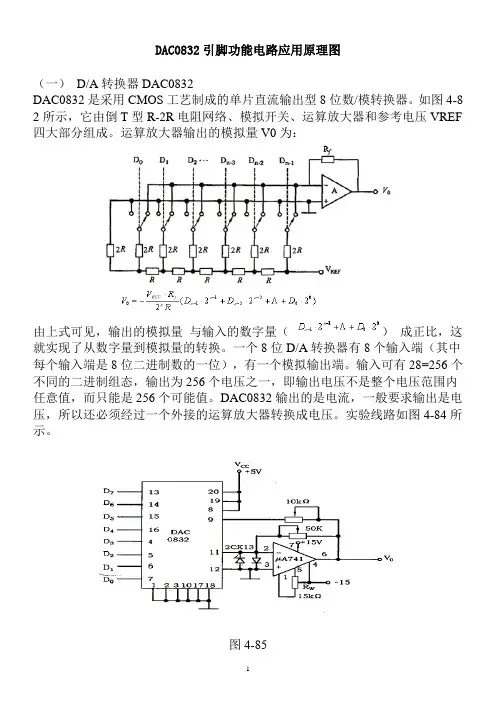

DAC0832引脚功能电路应用原理图（一）D/A转换器DAC0832DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。

如图4-8 2所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF 四大部分组成。

运算放大器输出的模拟量V0为：图4-82由上式可见，输出的模拟量与输入的数字量（）成正比，这就实现了从数字量到模拟量的转换。

一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。

输入可有28=256个不同的二进制组态，输出为256个电压之一，即输出电压不是整个电压范围内任意值，而只能是256个可能值。

DAC0832输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。

实验线路如图4-84所示。

图4-851. 运算放大器运算放大器有三个特点：⑴开环放大倍数非常高，一般为几千，甚至可高达10万。

在正常情况下，运算放大器所需要的输入电压非常小。

⑵输入阻抗非常大。

运算放大器工作时，输入端相当于一个很小的电压加在一个很大的输入阻抗上，所需要的输入电流也极小。

⑶输出阻抗很小，所以，它的驱动能力非常大。

2.由电阻网络和运算放大器构成的D/A转换器利用运算放大器各输入电流相加的原理，可以构成如图10.7所示的、由电阻网络和运算放大器组成的、最简单的4位D/A转换器。

图中，V0是一个有足够精度的标准电源。

运算放大器输入端的各支路对应待转换资料的D0，D1，…，D n-1位。

各输入支路中的开关由对应的数字元值控制，如果数字元为1，则对应的开关闭合；如果数字为0，则对应的开关断开。

各输入支路中的电阻分别为R，2R，4R，…这些电阻称为权电阻。

假设，输入端有4条支路。

4条支路的开关从全部断开到全部闭合，运算放大器可以得到16种不同的电流输入。

这就是说，通过电阻网络，可以把0000B~1111B转换成大小不等的电流，从而可以在运算放大器的输出端得到相应大小不同的电压。

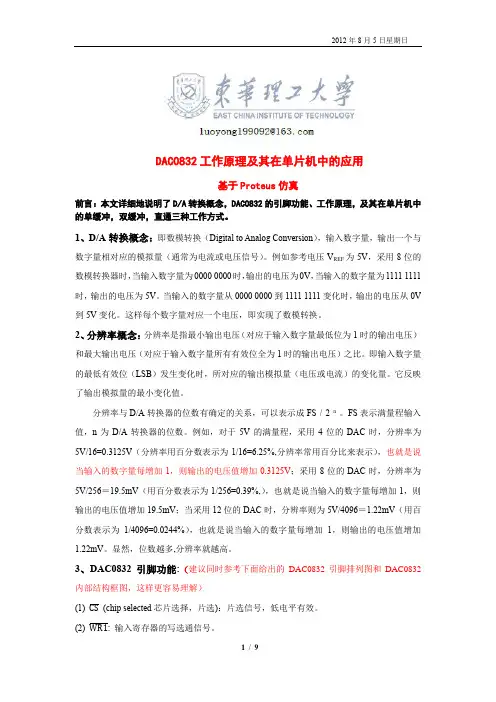

DAC0832工作原理及其在单片机中的应用基于Proteus仿真前言：本文详细地说明了D/A转换概念，DAC0832的引脚功能、工作原理，及其在单片机中的单缓冲，双缓冲，直通三种工作方式。

1、D/A转换概念：即数模转换（Digital to Analog Conversion），输入数字量，输出一个与数字量相对应的模拟量（通常为电流或电压信号）。

例如参考电压V REF为5V，采用8位的数模转换器时，当输入数字量为0000 0000时，输出的电压为0V，当输入的数字量为1111 1111时，输出的电压为5V。

当输入的数字量从0000 0000到1111 1111变化时，输出的电压从0V 到5V变化。

这样每个数字量对应一个电压，即实现了数模转换。

2、分辨率概念：分辨率是指最小输出电压（对应于输入数字量最低位为1时的输出电压）和最大输出电压（对应于输入数字量所有有效位全为1时的输出电压）之比。

即输入数字量的最低有效位（LSB）发生变化时，所对应的输出模拟量（电压或电流）的变化量。

它反映了输出模拟量的最小变化值。

分辨率与D/A转换器的位数有确定的关系，可以表示成FS / 2 n 。

FS表示满量程输入值，n为D/A转换器的位数。

例如，对于5V的满量程，采用4位的DAC时，分辨率为5V/16=0.3125V（分辨率用百分数表示为1/16=6.25%,分辨率常用百分比来表示），也就是说当输入的数字量每增加1，则输出的电压值增加0.3125V；采用8位的DAC时，分辨率为5V/256＝19.5mV（用百分数表示为1/256=0.39%,），也就是说当输入的数字量每增加1，则输出的电压值增加19.5mV；当采用12位的DAC时，分辨率则为5V/4096＝1.22mV（用百分数表示为1/4096=0.0244%），也就是说当输入的数字量每增加1，则输出的电压值增加1.22mV。

显然，位数越多,分辨率就越高。

3、DAC0832引脚功能:（建议同时参考下面给出的DAC0832引脚排列图和DAC0832内部结构框图，这样更容易理解）(1) CS(chip selected芯片选择，片选)：片选信号，低电平有效。

实验一使用DAC0832的D/A转换实验一、实验目的熟悉DAC0832数模转换器的特性和接口方法，掌握D/A 输出程序的设计和调试方法。

1、DAC0832结构DAC0832是用先进的CMOS/Si－Cr工艺制成的双列直插式单片8位D/A转换器。

它可以直接和8088CPU相接口。

它采用二次缓冲方式(有两个写信号/WR1、/WR2)，这样可以在输出的同时，采集下一个数字量，以提高转换速度。

而更重要的是能够在多个转换器同时工作时，有可能同时输出模拟量。

它的主要技术参数如下：分辨率为8 位，电流建立时间为1us，单一电源5V－15V直流供电，可双缓冲、单缓冲或直接数据输入。

DAC0832内部结构见图5－3 。

图5－3 DAC0832内部功能* /LE=“1”，Q输出跟随D输入，/LE=“0”，D端输入数据被锁存2、DAC0832引脚功能*DI0~DI7：数据输入线，TTL电平，有效时间应大于90ns(否则锁存的数据会出错)；*ILE：数据锁存允许控制信号输入线，高电平有效；*/CS：选片信号输入线，低电平有效；*/WR1：输入锁存器写选通输入线，负脉冲有效(脉宽应大于500ns)。

当/CS为“0”、ILE 为“1”、/WR1为“0”时，DI0~DI7状态被锁存到输入锁存器。

*/XFER：数据传输控制信号输入线，低电平有效；*/WR2：DAC寄存器写选通输入线，负脉冲(宽于500ns)有效.当/XFER为“0”且/WR2有效时，输入锁存器的状态被传送到DAC寄存器中；*Iout1：电流输出线，当输入为全1时Iout1最大；*Iout2：电流输出线，其值和Iout1值之和为一常数；*Rfb：反馈信号输入线，改变Rfb端外接电容器值可调整转换满量程精度；*Vcc：电源电压线，Vcc范围为+5V~+15V；*VREF：基准电压输入线，VREF范围为－10V~+10V；*AGND：模拟地；*DGND：数字地。

2、DAC0832工作方式根据对DAC0832的输入锁存器和DAC寄存器的不同的控制方法，DAC0832 有如下三种工作方式：(1) 单缓冲方式此方式适用于只有一路模拟量输出或几路模拟量非同步输出的情形。

解：
MAIN: MOV R1,#40H
;置数据区首址
MOV R7,#8
;置通道数
SETB P1.0
;置P1.0输入态
MOV DPTR,#0FEF8H ;置0809通道0地址
LOOP: MOVX @DPTR,A
;启动A/D
JNB P1.0,$
;查询A/D转换结束否？未完继续查询等待
MOVX A,@DPTR
2021/7/13
14
2、硬件电路设计
该芯片既可用于A/D转换（模拟信号从AIN0～AIN3输 入），又可用于D/A转换（D/A转换模拟量从AOUT输出）， 器件地址为1001，若A2A1A0接地，D/A转换写寻址字节 SLAW=90H，A/D转换读寻址字节SLAR=91H。
2021/7/13
15
MOV NUMB,#1
;置发送字节数
LCALL WRNB
;发送控制命令字
MOV R0,#50H
;置A/D数据区首址
VADC0: MOV SLA,#91H
;置接收寻址字节
MOV NUMB,#2
;置接收字节数
LCALL RDNB
;读A/D转换数据
MOV @R0,41H
;存A/D转换数据(存在50H～53H)
2021/7/13
12
ADC3: JNB RI,ADC3
;接收第二字节
CLR RI
;清接收中断标志
MOV A,SBUF
;读第二字节数据
ANL A,#0FH
;第二字节屏蔽高4位
ANL B,#0FOH
;第一字节屏蔽低4位
ORL A,B
;组合
SWAP A
;高低4位互换,组成正确的A/D数据
