常用场块代换（一）LA7830，IX0640，LA7832，LA7833，TA8403K，TA8427K（2.2A），IX0238CE，LA7831。
还可以和CD9632互换。
LA7831为9脚1和2脚不用。
IX0365与LA4265可直接代换。
注：upc1378H坏有的资料说可用LA7830代，但个别机型不能用L A7830带代。
UPC1378H可代IX0238和IX0355（二）LA7835（13脚），TA8432K，TA8445K，（三）LA7837，LA7838，LA7839。
（四）LA7840(1．8A)，LA7841(2．2A)，LA7845(2．2A)，CD9632。
还可代换LA783 0，LA7832，LA7833。
LA7845还可以采用双电源盫cc供电方式的OCL电路，其输出端口②脚静态电平为零，无需隔直电容。
像这种OTL、OCL两便的集成电路还有LA7846N。
但LA7845与LA7846N引脚完全不同，不能互换。
（五）LA78040(1．8A)，LA78041(2．8A)，LA78045， STV9379(2A)， STV9379A (2．6 A)，TDA8172，TDA8175，TDA8177（3.0A），TDA8178，TDA8179S，TDA9302H，（AN5 522），这些IC有内置逆程电压发生器，（六）AN5510，AN5520，UPC1358H（七）AN5512，KA2131（八）AN5515，AN5521，IX0948。
AN552l与LA7830等上述IC相比，仅⑥⑦脚功能颠倒，代换时需注意（九）AN5530，AN5531，AN5532。
（十）TDA3651，TDA3652，TDA3653，TDA3654（十一）TDA8174，TDA8174W，TDA8174A，TDA8174AW。
（十二）STV9379F(2A)，TDA9379FA(2．8A)，TDA8177F(3．0A)，TDA8178F这些I C无内置逆程电压发生器，需外加42V-55V场逆程电压（十三）TDA8351(用于大屏幕)可直接代换TDA8356(小屏幕)。

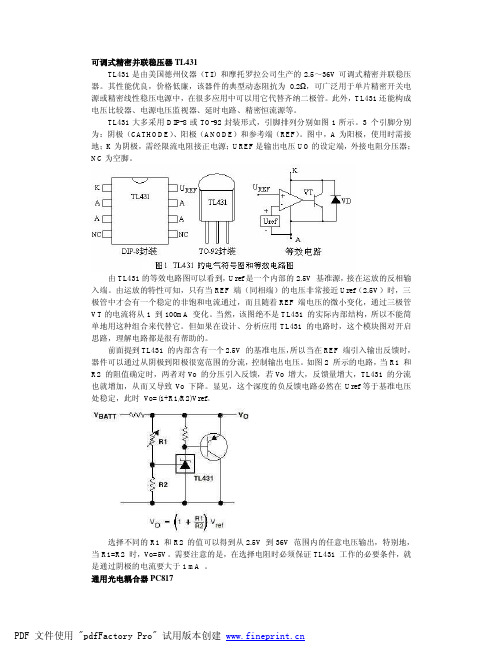

可调式精密并联稳压器TL431TL431是由美国德州仪器（TI）和摩托罗拉公司生产的2.5～36V可调式精密并联稳压器。
其性能优良，价格低廉，该器件的典型动态阻抗为0.2Ω，可广泛用于单片精密开关电源或精密线性稳压电源中，在很多应用中可以用它代替齐纳二极管。
此外，TL431还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。
TL431大多采用DIP-8或TO-92封装形式，引脚排列分别如图1所示。
3 个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。
图中，A为阳极，使用时需接地；K为阴极，需经限流电阻接正电源；UREF是输出电压UO的设定端，外接电阻分压器；NC为空脚。
由TL431的等效电路图可以看到，Uref是一个内部的2.5V 基准源，接在运放的反相输入端。
由运放的特性可知，只有当REF 端（同相端）的电压非常接近Uref（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF 端电压的微小变化，通过三极管VT的电流将从1 到100mA 变化。
当然，该图绝不是TL431 的实际内部结构，所以不能简单地用这种组合来代替它。
但如果在设计、分析应用TL431 的电路时，这个模块图对开启思路，理解电路都是很有帮助的。
前面提到TL431 的内部含有一个2.5V 的基准电压，所以当在REF 端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。
如图2 所示的电路，当R1 和R2 的阻值确定时，两者对V o 的分压引入反馈，若V o 增大，反馈量增大，TL431 的分流也就增加，从而又导致V o 下降。
显见，这个深度的负反馈电路必然在Uref等于基准电压处稳定，此时V o=(1+R1/R2)Vref。
选择不同的R1 和R2 的值可以得到从2.5V 到36V 范围内的任意电压输出，特别地，当R1=R2 时，V o=5V。
需要注意的是，在选择电阻时必须保证TL431 工作的必要条件，就是通过阴极的电流要大于1 mA 。
问场集成块utc78041电视机现在一条水平亮线查其集成块三脚电压是11.7伏其它都略微高请问是什
2014-10-25 11:46 188****3192 |浏览47 次来自：手机知道
工程学
问场集成块utc78041电视机现在一条水平亮线查其集成块三脚电压是11.7伏其它都略微高请问是什么原因
1条回答
先用示波器检查1脚的信号是不是加进来了
追问：
没有那东西用万用表在正常时几个脚的电压都是多少我不是专业的好多年没有修哪
追答：
1 .运算功放反相输入端2.5v
2 .电源电压输入端26.4v
3 .泵电源输出端2.0v
4 .接地端0v
5 .场偏转线圈激励输出端10v
6 .场输出级电源电压输入端26.2v
7 .运算功放同相输入端2.5v
可用TDA8177直接代换。
78041功率大于78040，可以换放心吧。
UTC78040能代换LA 78041。
可以用9302,5522.都可以直接代换
LA78040典型应用图
LA78040 场输出引脚和代换互换兼容 STV9302 la7840 UTC78040 LA78041 性能参
数单列7脚封装,工作电压24V；功耗9W。
组装机故障大汇总1，cpu为LC863532A 5Z00 1ZR0,开机屏幕出现“电网电压过低,请关机”的字样，还能看电视，没有信号时，“电网电压过低,请关机”的字样，上下抖动。
调式总线LOW AC-IN 63和HIGH ＡＣ－ＩＮ０，还是没有用。
就想到是ＣＰＵ检测电压外围电路的故障。
检查测量ＣＰＵ１１脚为４Ｖ，正常应该是１.６Ｖ，也可以断开１１脚的外围电路，测量该脚。
该脚过来的电源供电负压电容１０ＵＦ没有容量，换之正常。
《出现该故障：总线调式和检修ｃｐｕ电压检测端外围电路．＞2，求助率很高的I2C调整故障汇总1。
音量调到1便是最大：将STEREO OPT,WOOFER OPT, PWM音量控制选择)调为0。
2。
图像有规律闪动不止：IC SELECT(解码芯片选择）错误。
3。
无U段节目：将BAND OPTION（波段选择）调为2。
4。
无A V切换：将A V.OPTION（A V选择）调为2或1。
5。
负像、光栅较亮或较暗甚至“白屏”、“黑屏”、“田”字方框：将C.B/W(黑白平衡设置）调为0。
6。
图像上下跳动一分钟后才正常：将RF.AGC调低。
7。
黑屏与图像交替出现：将COMB(梳状电路设置）调为0。
8。
出现“电网电压过高，请关机”：排除硬性故障，将POWER HIGH及POWER LOW数值调高。
9。
开待机程序互反或按任何键关机：MOD1数值不合适。
10。
调场幅、线性无效（排除硬性故障）：将MOD0调低。
11。
音量、亮度、彩色等调节时只有高中低三档：遥控关机再开机。
电源电压偏高：1，杂牌机的电源待机电路设计太简单化，建议把电源1015换成A966,电压稳定性要可靠些2，可调，改1K电阻。
3，故障为跑台无彩色：按常规换中周，故障依旧。
先后，换预中放管，76810，存储器（写有数据，空白不开机，没找到数数据。
但把数据复制下来了，备用）故障依旧。
将以前旧版的4.43晶振换上，搜索节目，存储正常，不再跑台，但就是无彩色。

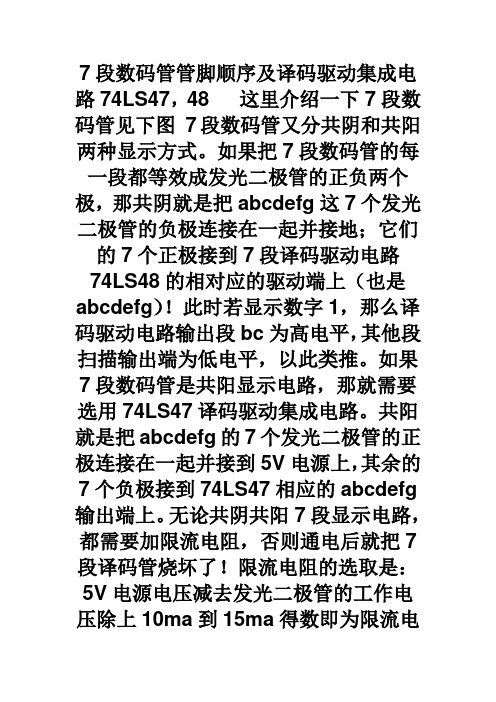

7段数码管管脚顺序及译码驱动集成电路74LS47，48 这里介绍一下7段数码管见下图7段数码管又分共阴和共阳两种显示方式。
如果把7段数码管的每一段都等效成发光二极管的正负两个极，那共阴就是把abcdefg这7个发光二极管的负极连接在一起并接地；它们的7个正极接到7段译码驱动电路74LS48的相对应的驱动端上（也是abcdefg）！此时若显示数字1，那么译码驱动电路输出段bc为高电平，其他段扫描输出端为低电平，以此类推。
如果7段数码管是共阳显示电路，那就需要选用74LS47译码驱动集成电路。
共阳就是把abcdefg的7个发光二极管的正极连接在一起并接到5V电源上，其余的7个负极接到74LS47相应的abcdefg 输出端上。
无论共阴共阳7段显示电路，都需要加限流电阻，否则通电后就把7段译码管烧坏了！限流电阻的选取是：5V电源电压减去发光二极管的工作电压除上10ma到15ma得数即为限流电阻的值。
发光二极管的工作电压一般在1.8V--2.2V，为计算方便，通常选2V 即可！发光二极管的工作电流选取在10-20ma，电流选小了，7段数码管不太亮，选大了工作时间长了发光管易烧坏！对于大功率7段数码管可根据实际情况来选取限流电阻及电阻的瓦数！74ls48引脚图管脚功能表74LS48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中，下面我就给大家介绍一下这个元件的一些参数与应用技术等资料。
74ls48引脚功能表—七段译码驱动器功能表/chip/312.html 74LS47引脚图管脚功能表：共阳数码管管脚图三位共阳数码管管脚图以及封装尺寸四位数码管引脚图以及封装尺寸六位数码管引脚图门电路逻辑符号大全(三态门,同或门,异或门,或非门,与或非门, 传输门,全加器,半加器等) 常用集成门电路的逻辑符号对照表三态门,同或门,异或门,或非门,与或非门,传输门,全加器,半加器,基本rs触发器,同步rs触发器,jk触发器,d触发器7段数码管管脚顺序及驱动集成电路这里介绍一下7段数码管见下图7段数码管又分共阴和共阳两种显示方式。

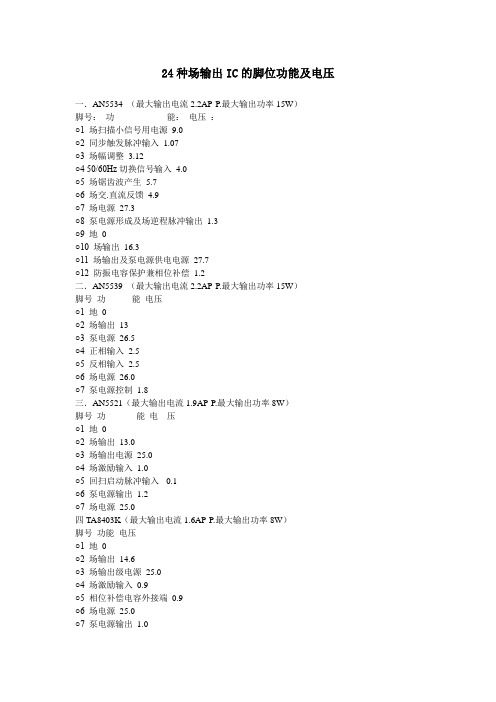

24种场输出IC的脚位功能及电压一．AN5534 （最大输出电流2.2AP-P.最大输出功率15W）脚号：功能：电压：○1 场扫描小信号用电源9.0○2 同步触发脉冲输入1.07○3 场幅调整3.12○4 50/60Hz切换信号输入4.0○5 场锯齿波产生5.7○6 场交.直流反馈4.9○7 场电源27.3○8 泵电源形成及场逆程脉冲输出1.3○9 地0○10 场输出16.3○11 场输出及泵电源供电电源27.7○12 防振电容保护兼相位补偿1.2二．AN5539 （最大输出电流2.2AP-P.最大输出功率15W）脚号功能电压○1 地0○2 场输出13○3 泵电源26.5○4 正相输入2.5○5 反相输入2.5○6 场电源26.0○7 泵电源控制1.8三．AN5521（最大输出电流1.9AP-P.最大输出功率8W）脚号功能电压○1 地0○2 场输出13.0○3 场输出电源25.0○4 场激励输入1.0○5 回扫启动脉冲输入-0.1○6 泵电源输出1.2○7 场电源25.0四TA8403K（最大输出电流1.6AP-P.最大输出功率8W）脚号功能电压○1 地0○2 场输出14.6○3 场输出级电源25.0○4 场激励输入0.9○5 相位补偿电容外接端0.9○6 场电源25.0○7 泵电源输出1.0五．TA8427K（最大输出电流2.2AP-P.最大输出功率15W）脚号功能电压○1 地0○2 场输出14.8○3 泵电源28.0○4 场激励输入1.0○5 相位补偿电容外接端0.6○6 场电源27.0○7 泵电源输出1.9六．TA8445K（最大输出电流2.2AP-P.最大输出功率12.5W）脚号功能电压○1 场扫描小信号供电9.0○2 场激励激励输入0.1○3 场幅调整1.2○4 制式50/60Hz切换信号输入0○5 场锯齿波产生3.2○6 负反馈输入3.2○7 场电源26.0○8 泵电源形成1.4○9 相位补偿电容外接端0.9○10 地0○11 场输出13.0○12 泵电源供电26.0七．LA7831（最大输出电流1.5AP-P.最大输出功率8W）LA7832（最大输出电流1.5AP-P.最大输出功率8W）LA7833（最大输出电流2.2AP-P.最大输出功率15W）脚号功能电压○1 地0○2 场输出14.8○3 泵电源28.0○4 场激励输入1.0○5 相位补偿电容外接端0.6○6 场电源27.0○7 泵电源输出1.9八．LA7837（最大输出电流1.8AP-P.最大输出功率8W）LA7838（最大输出电流2.2AP-P.最大输出功率9W）脚号功能电压○1 电源1 14.0○2 触发脉冲输入3.8○3 外接定时元件8.0○4 场幅调整6.2○5 50/60Hz场频控制0.3○6 锯齿波发生器外接电容5.7○7 负反馈输入5.8○8 电源2 24.0○9 泵电源2.5○10 消振电容1.4○11 地0○12 场输出15.0○13 场输出级电源26.0九.LA7840（最大输出电流2.2AP-P.最大输出功率9W）LA7841（最大输出电流2.2AP-P.最大输出功率9W） LA7845（最大输出电流2.2AP-P.最大输出功率9W） LA7846（最大输出电流2.2AP-P.最大输出功率9W）脚号功能电压○1 地0○2 场输出15.1○3 场输出级泵电源输入端24.8○4 正相输入2.2○5 反相输入2.2○6 场电源24.4○7 泵电源输出端2.5十．TDA3653B/C（最大输出电流1.5AP-P.最大输出功率8W）TDA3654B（最大输出电流2.2AP-P.最大输出功率15W）脚号功能电压○1 场激励信号输入1.3○2 地0○3 场激励开关控制输入1.3○4 地0○5 场锯齿波电压输出12.3○6 场输出级电源电压输入24.0○7 保护电源输出（未用）0.7○8 泵电源输出4.9○9 稳压电源供电端24.0十一.TDA8172（最大输出电流1.8AP-P.最大输出功率9W）脚号功能电压○1 反相输入2.6○2 场电源28.0○3 泵电源输出0.9○4 地0○5 场输出13.7○6 泵电源输入27.8○7 正相输入2.7十二.TDA8174（最大输出电流1.8AP-P.最大输出功率9W）脚号功能电压○1 场输出○2 场输出级供电端○3 场脉冲信号输入○4 场幅调整○5 空脚○6 地○7 场锯齿波形成电容○8 泵电源输出○9 回扫电压输入○10 场振荡级电源○11 泵电源供电端十三. TDA8175（最大输出电流2.0AP-P.最大输出功率12.5W）脚号功能电压○1 负反馈输入7.0○2 场电源27○3 泵电源输出1.0○4 地0○5 场输出13.0○6 泵电源供电26.8○7 场激励信号输入1.8十四.TDA8178F（最大输出电流2.2AP-P.最大输出功率12.5W）脚号功能电压○1 场激励信号输入1.0○2 场电源24.0○3 回扫电压输入65.0○4 地0○5 场输出14.7○6 泵电源供电24.5○7 相位补偿电容外接端0.7十五.TDA8350Q（最大输出电流2.2AP-P.最大输出功率12.5W）脚号功能电压○1 正相场输入信号2.3○2 反相场输入信号2.2○3 负反馈输入7.8○4 场激励级供电16.7○5 场输出电压A 7.8○6 空0○7 地0○8 场输出级供电46.4○9 场输出电压B 8.2○10 场同步脉冲输出0.7○11 保护电压输出14.2○12 行回扫电压输入0.7○13 地0十六.TDA8351（最大输出电流3.0AP-P.最大输出功率15W）脚号功能电压○1 正相场输入信号2.2○2 反相场输入信号2.2○3 场电源24.0○4 场输出电压B 12.0○5 地0○6 回扫电压输入56.0○7 场输出电压A 11.0○8 保护电源输出0○9 负反馈输入11.0十七.TDA8351AQ（最大输出电流3.0AP-P.最大输出功率15W）脚号功能电压○1 正相场输入信号2.3○2 反相场输入信号2.3○3 负反馈输入7.2○4 场激励级供电15.4○5 场输出电压B 7.2○6 空0○7 地0○8 回扫电压输入46.0○9 场输出电压A 7.4○10 保护电压输出0.1○11 空0.3○12 空0.2○13 空0.1十八.TDA8170（最大输出电流2.0AP-P.最大输出功率12.5W）脚号功能电压○1 场激励信号反相输入2.2○2 供电电源28.9○3 泵电源供电2.2○4 地0○5 场输出19.2○6 场泵电源输入28.4○7 场激励信号正相输入2.2十九.TDA8177（最大输出电流2.2AP-P.最大输出功率10.5W）脚号功能电压○1 场激励信号反相输入2.3○2 供电电源24○3 场同步信号出2.5○4 地0○5 场输出14.3○6 场泵电源输入24.8○7 场激励信号正相输入2.3二○.TDA8179S（最大输出电流2.8AP-P.最大输出功率12.5W）代换型号(STA9379) 脚号功能电压○1 场激励信号反相输入1.8○2 场正电源输入15○3 泵电源输出-15.5○4 场负电源输入-15○5 场输出0.2○6 场输出泵电源供电19.8○7 场激励信号正相输入0二一.TDA8354Q. （最大输出电流2.8AP-P.最大输出功率12W）脚号功能电压○1 场同步信号输出0○2 场锯齿波输出7.5○3 负反馈输入12○4 场前置级供电A电源15.5○5 场输出A 8.0○6 地0○7 场输出级供电45○8 地0○9 场输出B 8.0○10 场前置级供电B电源15.5○11 反相场输入信号1.2○12 正相场输入信号1.25○13 保护控制2.1二二。
KONKA康佳集成电路代换资料汇总一、微处理器部分1.没有掩膜的东芝TMP87CK36N 可直接代换TMP87PM36N ；当TMP87PM36N 掩膜后软件号为ECT860B 时，具有接收D ／K 制和I 制丽音功能；当TMP87PM36N 掩膜后软件号为R0605时，具有全球丽音PALI 、PALD ／K 、PALB ／G 功能。
以上三种CPU 引脚和主要控制功能相同，但由于芯片内部烧录的软件不同，在丽音控制功能上有一点差异，只能和对应的丽音解码器配套使用，故不可直接代换，否则会出现伴音不良的现象。
2．三菱M37210M3-902SP 可代换M37210M3—800SP ，除了蓝屏时显示的康佳LOGO 颜色不同外，其它功能一样；它们反过来不能代换，否则电视机的某些功能不能实现。
M37210M4-705SP 在M37210M3—800SP 的基础上增加了丽音控制、I2C 总线控制以及动态梳状滤波器功能，引脚功能也发生了变化，故不能与M37210M3—800SP 、M37210M3-902SP 互换。
3. ST6367BB 和ST6367B1可以直接代换； ST6367B1／BML 和ST6367B1／FEJ 功能完全相同，可以互换；ST6367B1／FEJ 可代ST6367B1／FCB ，但在无信号时屏幕上有噪波、杨声器里有噪音，这是因为ST6367B1／FEJ 取消了ST6367B1／FCB 的童锁、无信号静噪功能，而且将遥控器上的童锁键定义为回看键。
同类型芯片软件修KONKA 改后命名的还有ST6368B1或ST6368B1/FEM 等集成块，以上大部分都可以代换，代换原则是新型号可以代换老型号。
在ST6367和ST6368B1系列的软件基础上，增加多制式识别、中英文菜单显示、伴音I2C 总线控制等功能后命名为ST6368B4／FHO ；不断推出的新品机型在ST6368B4／FHO 的软件基础上修改部分功能后分别命名有ST6368B4/FHE 、ST6378B4/FLY 、ST6378B4／FKI 、ST6378B4／FKU 等。
ADI 中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI 不对翻译中存在的差异或由此产生的错误负责。
如需确认任何词语的准确性，请参考ADI 提供的最新英文版数据手册。
八通道LNA/VGA/AAF/ADC 与CW I/Q 解调器AD9278Rev. 0Information furnished by Analog Devices is believed to be accurate and reliable. However , no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Speci cations subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. T rademarks and registered trademarks are the property of their respective owners.One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.Tel: 781.329.4700 Fax: 781.461.3113 ©2010 Analog Devices, Inc. All rights reserved.功能框图AAF12-BIT ADC VGALNASERIAL LVDSI/QDEMODULATOR8 CHANNELSSERIAL PORT INTERFACEDATA RATE MULTIPLIERREFERENCELOGENERATIONLO-A TO LO-HLOSW-A TO LOSW-HLI-A TO LI-H LG-A TO LG-HDOUTA+ TO DOUTH+DOUTA– TO DOUTH–FCO+DRVDDC L K –C L K +S D I OS C L KC S BG P O [0:3]R B I A SV R E FC W Q +C W Q –C W I +C W I –G A I N –G A I N +4L O –4L O +R E S E TSTBYPDWNAVDD2AVDD1FCO–DCO+DCO–09424-001图1产品特性八通道LNA 、VGA 、AAF 、ADC 与I/Q 解调器 低功耗：TGC 模式：每通道88 mW ，40 MSPS; CW 模式: 每通道32 mW 10 mm × 10 mm 、144引脚CSP-BGA 封装 TGC 通道折合到输入端噪声：1.3 nV/√Hz, 最大增益 灵活的省电模式 可从低功耗待机模式快速恢复：<2 μs 过载恢复：<10 ns 低噪声前置放大器(LNA) 折合到输入端噪声：1.25 nV/√Hz, 增益= 21.3 dB 可编程增益：15.6 dB/17.9 dB/21.3 dB 0.1 dB 压缩：1000 mV p-p/ 750 mV p-p/450 mV p-p 双模式有源输入阻抗匹配 带宽(BW )：>50 MHz 可变增益放大器(VGA) 衰减器范围：-45 dB 至0 dB 后置放大器增益(PGA )：21 dB/24 dB/27 dB/30 dB 线性dB 增益控制 抗混叠滤波器(AAF) 可编程二阶LPF 范围：8 MHz 至18 MHz 可编程HPF 模数转换器(ADC) 信噪比(SNR )：70 dB(12位，最高50 MSPS) 串行LVDS(ANSI-644，低功耗/减少信号) CW 模式I/Q 解调器 独立可编程相位旋转 每通道输出动态范围：>158 dBc/√Hz 折合到输出端信噪比：153 dBc/√Hz, 1 kHz 偏移, −3 dBFS概述AD9278支持医疗超声和汽车雷达应用，专门针对低成本、低功耗、小尺寸及易用性而设计。
