ATN串口线的制作步骤

一、自制TTL线手中有一条以前手机的数据线是USB接口的，另一头是手机的专用接口，先将数据线从中间剪开，用万用表测出TTL使用的4根线。

USB手机数据线1、将USB数据线的USB接头金属触点面向上，最右侧（UDB的地线），与剪开的另一侧的各个接线测试电阻（或断通），测试到电阻为0（或通）的一根接线记下来（地线），那么5V的接线就是TTL的Vcc线（Vcc这根线在破解时无用，如果没有测出也无所谓）。

2、将剪断的USB数据线插入计算机，并安装好驱动程序，在设备管理器里识别为COM接口。

3、万用表调至DCV（直流电压）档，用黑色表笔接刚才测出的地线，并用红表笔分别测试其他接线，可以测试出5V、3V、0V等接线出来。

4、打开软件《串口调试专家》，选择此数据线的COM接口并打开监控，同时将自动发送框勾选。

5、将刚才测出的3V接线和0V 接线端接（有多个这样的线，可以排列组合测试），如果接收框中出多次现于发送框中相同的信息，那么3V接线就是TTL中的数据发送线（TX），0V接线就是TTL 中的数据接收线（RX）。

6、将刚才测出的线同废旧机箱上拆下的主板连线对接（主要是想破解的时候接线方便）。

这里有个教程，大家可以参考一下：《用USB 接口数据线做刷机线》二、TTL 接线连接中兴608B ADSL 路由注意：打开ADSL 路由将会失去电信的质保，再出现问题的时候电信将拒绝更换，“破解有风险，打开需谨慎”。

1、按照下面的照片连接ADSL 路由的主板，再将USB 接到计算机上，同时打开《串口调试专家》并打开监控状态，开启ADSL 路由的电源。

此为V1版有天线的ADSL 路由接线图此为V2版无天线的ADSL路由接线图（下面是V1版的实际接线效果）=2、关闭ADSL路由,关闭《串口调试专家》,打开Windows自带的《超极终端》,设置为COM,打开ADSL路由电源,《超极终端》中显示ADSL路由的启动信息。

3、大约一分钟后,输入＂＜回车>＂后显示Login…,输入用户名和密码:root root,登录成功后显示＂#＂。

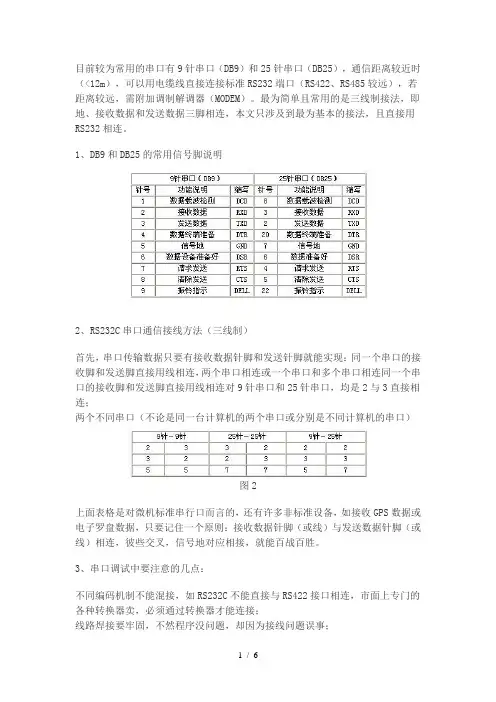

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时（<12m），可以用电缆线直接连接标准RS232端口（RS422、RS485较远），若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

1、DB9和DB25的常用信号脚说明2、RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）图2上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3、串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。

串口通信基本接线方法9针25针串口通信是指通过串行口进行数据传输的一种通信方式。

串口通信常用于连接计算机与外部设备之间进行数据传输，如串行打印机、调制解调器等。

9针串口通信接线方法：1.TXD（发送数据线）连接到另一台设备的RXD（接收数据线）。

2.RXD（接收数据线）连接到另一台设备的TXD（发送数据线）。

3.DSR（数据设备准备就绪）连接到DTR（数据终端就绪）。

4.DTR（数据终端就绪）连接到DSR（数据设备准备就绪）。

5.RTS（请求发送）连接到CTS（清除发送）。

6.CTS（清除发送）连接到RTS（请求发送）。

7.GND（地线）连接到另一台设备的GND（地线）。

8.DCD（数据载波检测）连接到DSR（数据设备准备就绪）。

9.DTR（数据终端就绪）连接到DCD（数据载波检测）。

25针串口通信接线方法：1.TXD（发送数据线）连接到另一台设备的RXD（接收数据线）。

2.RXD（接收数据线）连接到另一台设备的TXD（发送数据线）。

3.DSR（数据设备准备就绪）连接到DTR（数据终端就绪）。

4.DTR（数据终端就绪）连接到DSR（数据设备准备就绪）。

5.RTS（请求发送）连接到CTS（清除发送）。

6.CTS（清除发送）连接到RTS（请求发送）。

7.GND（地线）连接到另一台设备的GND（地线）。

8.DCD（数据载波检测）连接到DSR（数据设备准备就绪）。

9.DSR（数据设备准备就绪）连接到CD（载波检测）。

10.CD（载波检测）连接到DSR（数据设备准备就绪）。

11.SG（系统地线）连接到另一台设备的SG（系统地线）。

以上是基本的串口通信接线方法，不同设备的接线方式可能会有所不同，具体接线方法需要根据设备的规格和要求进行调整。

在接线时要确保接线端口和配置正确，以确保正常的串口通信。

串⼝连接交换机,怎么⽤串⼝线连接电脑和交换机连接步骤教程
交换机在同⼀时刻可进⾏多个端⼝对之间的数据传输。

有时如果要配置⽹络设备，如路由器和交换机。

⾸先，要使⽤⼀根串⼝线把电脑和⽹络设备连接起来。

再通过专⽤的软件连接到⽹络设备上，然后在电脑上对⽹络设备进⾏配置。

本⽂就为⼤家介绍⽤串⼝线连接电脑和交换机⽅法，希望对⼤家有所帮助
串⼝线连接电脑和交换机步骤：
1.准备好⼀根串⼝转USB⼝的线，如下图所⽰。

2.然后，再把交换机附带的Console线拿出来准备好。

3.把上述的两根线，按下图的连接⽅法对接起来。

4.如下图所⽰，是最终连接完成后的⽰意图。

相关阅读：交换机远程配置原理步骤
1、Telnet
Telnet协议是⼀种远程访问协议，可以通过它登录到交换机进⾏配置。

假设交换机IP为：192.168.0.1，通过Telnet进⾏交换机配置只需两步：
第1步，单击开始，运⾏，输⼊“Telnet 192.168.0.1”
第2步，输⼊好后，单击“确定”按钮，或单击回车键，建⽴与远程交换机的连接。

然后，就可以根据实际需要对该交换机进⾏相应的配置和管理了。

2、Web
通过Web界⾯，可以对交换机设置，⽅法如下：
第1步，运⾏Web浏览器，在地址栏中输⼊交换机IP，回车，弹出如下对话框。

第2步，输⼊正确的⽤户名和密码。

第3步，连接建⽴，可进⼊交换机配置系统。

第4步，根据提⽰进⾏交换机设置和参数修改。
