宽带的线头和线头对接方法宽带的线头通常指的是网络线缆,用于将宽带信号传输到用户的终端设备上,而线头对接方法即如何正确连接宽带线头与用户终端设备,确保网络信号能够正常传输。
下面我将详细介绍宽带线头的种类以及常见的线头对接方法。
一、宽带线头的种类1. RJ11线头:RJ11线头是一种常用的电话线头,用于连接电话机和拨号上网的计算机。
它通常有4个或6个金属接口,用于传输电话信号和宽带信号。
2. RJ45线头:RJ45线头是常见的以太网连接线头,用于连接计算机、路由器、交换机等网络设备。
它通常有8个金属接口,用于传输网络数据信号。
二、线头对接方法1. RJ11线头对接方法:(1)首先,找到电话机的电话线接口,它通常位于电话机底部或背面的一个小孔上。
将RJ11线头的接口插入到电话机的电话线接口中,确保插入稳固。
(2)然后,找到宽带电话插孔,它通常位于墙壁或其他固定位置,与宽带信号输入端口连接。
将RJ11线头的另一端插入宽带电话插孔中,确保插入牢固。
(3)最后,检查线头连接是否牢固,并确保线材没有扭曲或弯曲,避免信号干扰。
2. RJ45线头对接方法:(1)首先,找到用户终端设备(如计算机、路由器等)的以太网接口,通常位于设备背部或侧面。
将RJ45线头的接口插入用户终端设备的以太网接口中,确保插入牢固。
(2)然后,找到宽带网络设备(如光猫、调制解调器等)的以太网接口,通常位于设备背部或侧面。
将RJ45线头的另一端插入宽带网络设备的以太网接口中,确保插入稳固。
(3)最后,检查线头连接是否紧固,并确保线材没有折弯或弯曲,以避免信号干扰。
三、注意事项1. 线头连接之前,应确保设备处于关闭状态,以免因电流冲击而损坏设备。
2. Rj11线头对接时要注意通信模式的选择,一般为联通或电信。
3. Rj45线头对接时要注意光猫或调制解调器的正常工作状态。
4. 在任何对接过程中,避免拉扯线头,以免损坏线材或接口。
5. 若线头连接不牢固,可能会导致网络信号不稳定,影响上网速度和网络质量。
串口通信基本接线方法
1.串口通信基本接线方法,目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时( <12m),可以用电缆线直接连接标准RS232端口(RS422,RS485较远),若距离较远,需附加调制解调器(MODEM)。
较为简单且常用的是三线制接法,即地、接收数据和发送数据三脚相连,本文只涉及到较为基本的接法,且直接用RS232相连。
2.RS232C串口通信接线方法(三线制)首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口,均是2与3直接相连;两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)上面表格是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则:接收数据针脚(或线)与发送数据针脚(或线)相连,彼些交叉,信号地对应相接,就能百战百胜。
3.串口调试中要注意的几点:不同编码机制不能混接,如RS232C不能直接与RS422接口相连,市面上专门的各种转换器卖,必须通过转换器才能连接;线路焊接要牢固,
不然程序没问题,却因为接线问题误事;串口调试时,准备一个好用的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏。
一、平行线制作:线序像568B一端:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕另一端:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕二、交叉网线制作在线序上,采用了1-3,2-6交换的方式,一头使用568B制作,另外一头使用568A制作一端:白绿/绿/白橙/蓝/白蓝/橙/白棕/棕另一端:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕复杂点儿:双绞线一般有三种线序:直通(Straight-through),交叉(Cross-over)和全反(Rolled)1. 直通(Straight-through)线一般用来连接两个不同性质的接口。
一般用于:PC to Switch/Hub,Router to Switch/Hub。
直通线的做法就是使两端的线序相同,要么两头都是568A 标准,要么两头都是568B 标准。
Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉(Cross-over)线一般用来连接两个性质相同的端口。
比如:Switch to Switch,Switch to Hub,Hub to Hub,Host to Host,Host to Router。
做法就是两端不同,一头做成568A,一头做成568B 就行了。
Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反(Rolled)线,不用于以太网的连接,主要用于主机的串口和路由器(或交换机)的console 口连接的console 线。
做法就是一端的顺序是1-8,另一端则是8-1 的顺序。
Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>2补:EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
网线的接法
网线的接法
对等网(两台计算机的网卡直接互连):采用交叉线接法,网线两端接法不同。
2)网卡与交换机(或HUB):采用直通线接法,网线两端接法相同。
3)交换机与交换机(或HUB)级联:采用交叉线接法,网线两端接法不同。
568A绿白绿橙白蓝蓝白橙棕白棕 568B橙白橙绿白蓝蓝白绿棕白棕
平行网线为双头都为568B或568A(大部分是B)
交叉网线为一头568B一头568A。
双绞线有两种接法:EIA/TIA 568B标准和EIA/TIA 568A标准。
将水晶头的'尾巴向下(即平的一面向上),从左至右,分别定为1 2 3 4 5 6 7 8 ,以下是各口线的分布
T568A线序
1 2 3 4 5 6 7 8
绿白绿橙白蓝蓝白橙棕白棕
T568B线序
1 2 3 4 5 6 7 8
橙白橙绿白蓝蓝白绿棕白棕
交叉线的接法~! 如果左手握住水晶头,将有
弹片的一面朝下,带金属片的一面朝上,线头
的插孔朝向右手一侧时,可以看到连接头中的
8个引脚。
进行错线后,一边是:白橙、橙、白绿、
绿、白蓝、蓝、白棕、棕;一边是:白绿、蓝、
白橙、绿、白蓝、橙、白棕、棕。
如下图。

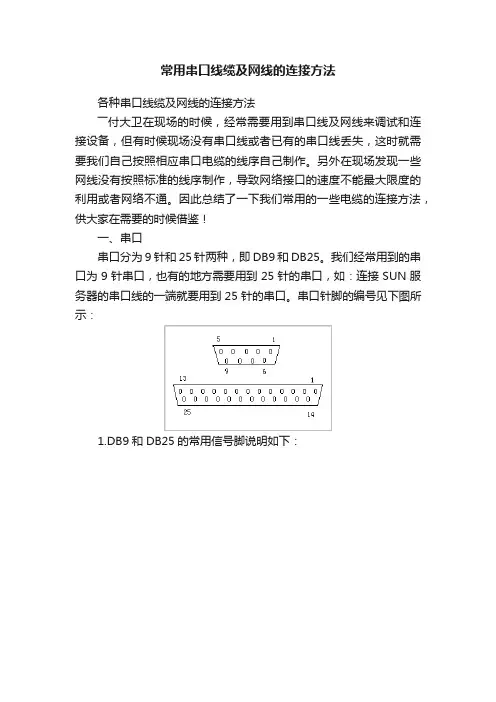

常用串口线缆及网线的连接方法各种串口线缆及网线的连接方法――付大卫在现场的时候,经常需要用到串口线及网线来调试和连接设备,但有时候现场没有串口线或者已有的串口线丢失,这时就需要我们自己按照相应串口电缆的线序自己制作。
另外在现场发现一些网线没有按照标准的线序制作,导致网络接口的速度不能最大限度的利用或者网络不通。
因此总结了一下我们常用的一些电缆的连接方法,供大家在需要的时候借鉴!一、串口串口分为9针和25针两种,即DB9和DB25。
我们经常用到的串口为9针串口,也有的地方需要用到25针的串口,如:连接SUN服务器的串口线的一端就要用到25针的串口。
串口针脚的编号见下图所示:1.DB9和DB25的常用信号脚说明如下:2.标准的三种串口线的线序如下:以下列举的为三种标准串口线的线序,如现场没有相应的线缆,则可根据相应的线序自己制作串口线。
1)、9针连9针:2)、9针连25针:3)、25针连25针:3.我们系统常用串口线的线序:1)、NCM、SVICM 、SVM、CHM15的串口线2)、CCM、CPM、5KCHM的串口线3)、BDM的专用串口线二、网线我们常用的网线为RJ-45的双绞线,形状见下图所示:双绞线的做法有两种国际标准:EIA/TIA568A和EIA/TIA568B,而双绞线的连接方法也主要有两种:直通线缆和交叉线缆。
直通线缆的水晶头两端都遵循568A或568B标准,双绞线的每组线在两端是一一对应的,颜色相同的在两端水晶头的相应槽中保持一致。
它主要用在交换机(或集线器)Uplink口连接交换机(或集线器)普通端口或交换机普通端口连接计算机网卡上。
而交叉线缆的水晶头一端遵循568A,而另一端则采用568B标准,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2,它主要用在交换机(或集线器)普通端口连接到交换机(或集线器)普通端口或网卡上。
EIA/TIA568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
常见线缆线序 vga、 DVI、USB、PS2、USB、RJ45、HDMI线接法图解经常看到网络上很多人要各种电脑接口引脚图,这里给出部分引脚示意图:KVM延长,远程控制,鼠标键盘延长,KM延长,远程操作,电脑远程监控VGA视频延长,VGA音视频延长,VGA视频传输,A信号放大,VGA长线驱动器,VGA远程传输,VGA信号传输,VGA视频远距离传输,多媒体信息发布,楼宇广告VGA的接口引脚图(孔座):VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1 红基色 red 红线的芯线2 绿基色 green 绿线的芯线3 蓝基色 blue 蓝线的芯线4 地址码 ID Bit5 自测试6 红地红线的屏蔽线7 绿地绿线的屏蔽线8 蓝地蓝线的屏蔽线9 保留10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线;外层屏蔽压接到 D15 端壳。
DVI-D接口示意图(转自家电网):DVI-I接口示意图:PS/2 接口示意图:USB引脚图:Usb延长,USB信号延长,USB信号传输,USB传输,USB延长设备,USB远程使用,USB设备传输,USB信号放大,USB远程通讯接线方式:红线:+5V 黑线:GND 白线:D- 绿线:D+ RJ45网线顺序:568B:568A:HDMI 引脚定义:HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口,这里贴出最常见的一种。

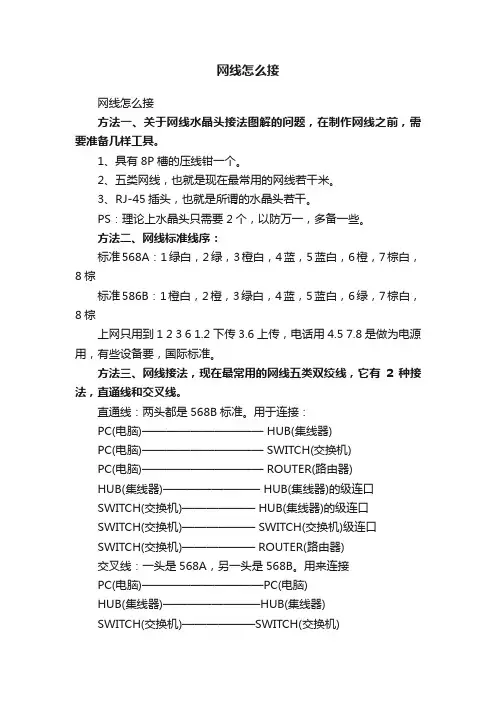

网线怎么接网线怎么接方法一、关于网线水晶头接法图解的问题,在制作网线之前,需要准备几样工具。
1、具有8P槽的压线钳一个。
2、五类网线,也就是现在最常用的网线若干米。
3、RJ-45插头,也就是所谓的水晶头若干。
PS:理论上水晶头只需要2个,以防万一,多备一些。
方法二、网线标准线序:标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准。
方法三、网线接法,现在最常用的网线五类双绞线,它有2种接法,直通线和交叉线。
直通线:两头都是568B标准。
用于连接:PC(电脑)—————————— HUB(集线器)PC(电脑)—————————— SWITCH(交换机)PC(电脑)—————————— ROUTER(路由器)HUB(集线器)———————— HUB(集线器)的级连口SWITCH(交换机)—————— HUB(集线器)的级连口SWITCH(交换机)—————— SWITCH(交换机)级连口SWITCH(交换机)—————— ROUTER(路由器)交叉线:一头是568A,另一头是568B。
用来连接PC(电脑)——————————PC(电脑)HUB(集线器)————————HUB(集线器)SWITCH(交换机)——————SWITCH(交换机)ROUTER(路由器)——————ROUTER(路由器)补充一下,配置网络设备要用反转线。
简单的说!直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。

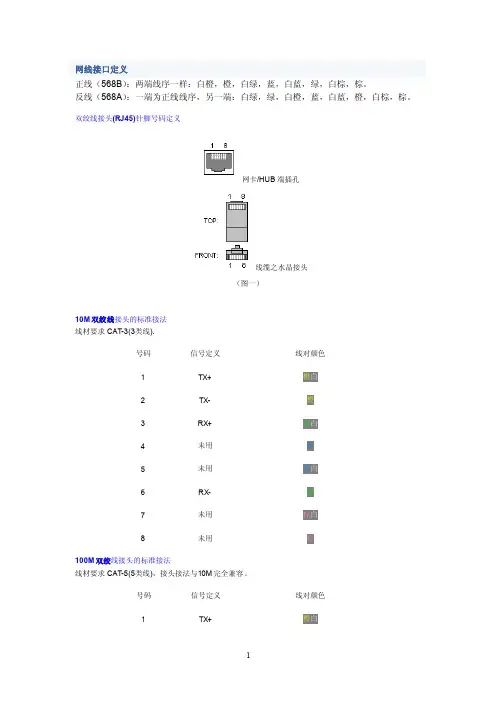

网线接口定义正线(568B):两端线序一样:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。
反线(568A):一端为正线线序,另一端:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。
双绞线接头(RJ45)针脚号码定义网卡/HUB端插孔线缆之水晶接头(图一)10M双绞线接头的标准接法线材要求CAT-3(3类线).号码信号定义线对颜色1TX+橙白2TX-橙3RX+绿白4未用蓝5未用蓝白6RX-绿7未用棕白8未用棕100M双绞线接头的标准接法线材要求CAT-5(5类线),接头接法与10M完全兼容。
号码信号定义线对颜色1TX+橙白2TX-橙3RX+绿白4未用蓝5未用蓝白6RX-绿7未用棕白8未用棕1000M双绞线接头的标准接法线材要求CAT-5e(5类增强线,俗称超五类),接头接法与10M/100M完全兼容。
1000 Base-T双向地使用了RJ45接头中全部信号线。
线材用5类线虽然也能工作,但是推荐使用5类增强线。
号码信号定义线对颜色1BI_DA+橙白2BI_DA-橙3BI_DB+绿白4BI_DC+蓝5BI_DC-蓝白6BI_DB-绿7BI_DD+棕白8BI_DD-棕各类双绞线的标准接法总结综合上述10M、100M、1000M各种标准,可以发现尽管各标准对线对功能定义稍有不同,但是最终接头的接法都是同一的,如下图所示:(图二)100BASE-T4 RJ-45对双绞线的规定如下:1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
PC-PC:反线PC-HUB:正线HUB-HUB普通口:反线HUB-HUB级连口-级连口:反线HUB-HUB普通口-级连口:正线HUB-SWITCH:反线HUB(级联口)-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线100Base T连接双绞线,以100Mb/S的EIA/TIA 568B作为标准规格。
各种串口线缆及网线的连接方法
――付大卫在现场的时候,经常需要用到串口线及网线来调试和连接设备,但有时候现场没有串口线或者已有的串口线丢失,这时就需要我们自己按照相应串口电缆的线序自己制作。
另外在现场发现一些网线没有按照标准的线序制作,导致网络接口的速度不能最大限度的利用或者网络不通。
因此总结了一下我们常用的一些电缆的连接方法,供大家在需要的时候借鉴!
一、串口
串口分为9针和25针两种,即DB9和DB25。
我们经常用到的串口为9针串口,也有的地方需要用到25针的串口,如:连接SUN服务器的串口线的一端就要用到25针的串口。
串口针脚的编号见下图所示:
1.DB9和DB25的常用信号脚说明如下:
2.标准的三种串口线的线序如下:
以下列举的为三种标准串口线的线序,如现场没有相应的线缆,则可根据相
应的线序自己制作串口线。
1)、9针连9针:
2)、9针连25针:
3)、25针连25针:
3.我们系统常用串口线的线序:
1)、NCM、SVICM 、SVM、CHM15的串口线
2)、CCM、CPM、5KCHM的串口线
3)、BDM的专用串口线
二、网线
我们常用的网线为RJ-45的双绞线,形状见下图所示:
双绞线的做法有两种国际标准:EIA/TIA568A和EIA/TIA568B,而双绞线的连接方法也主要有两种:直通线缆和交叉线缆。
直通线缆的水晶头两端
都遵循568A或568B标准,双绞线的每组线在两端是一一对应的,颜色相同的在两端水晶头的相应槽中保持一致。
它主要用在交换机(或集线器)Uplink口连接交换机(或集线器)普通端口或交换机普通端口连接计算机网卡上。
而交叉线缆的水晶头一端遵循568A,而另一端则采用568B标准,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2,它主要用在交换机(或集线器)普通端口连接到交换机(或集线器)普通端口或网卡上。
EIA/TIA568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
T568B标准描述的线序从左到右依次为:1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
我们一般使用T568B标准的线序,当然,对于一般的布线系统工程,T568A也同样适用。
标准线序表如下图所示:
(注意:将水晶头有塑料弹簧片的一面向下,有针脚的一面向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己,此时,
最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。
)
根据上面的介绍就可以总结出我们常用的两种标准网线的线序:
1、直通网线
2、交叉网线
另外:使用网线时要用5类线,只有5类线以及超5类线网速才能到达100M,网线的长度最好不要超过100米。
