OPGW光缆参数 (1)

典型OPGW结构参数表型式截面积(mm2)外径(mm)计算重量(kg/km)抗拉强度(KN)弹性模量(GPa)线膨胀系数(E-6/℃)20℃直流电阻(Ω/km)短路电流容量(kA2·S)最大容纤量

429.030355.3162.012.61.98212.832

459.332359.1162.012.61.85614.632

489.634363.0162.012.61.74316.534

519.936467.0162.012.61.64018.736

5510.238671.1162.012.61.54621.040

5710.540975.3162.012.61.46023.648

7712.032047.490.517.80.52746.036

7712.037362.0106.615.90.60642.036

7712.039166.9112.015.40.63841.036

7712.042676.6122.714.50.71438.036

7712.046186.4133.513.60.80934.036

7712.047891.2138.813.40.86833.036

7712.0531105.8154.912.61.10027.036

8112.033953.694.117.30.51452.018

8112.039268.2109.315.60.59047.018

8112.040973.1114.415.20.62046.018

8112.044982.8129.714.60.68147.018

8112.048592.6140.414.00.76942.018

8112.050397.5145.813.70.82240.018

8112.0557112.1162.013.01.04033.018

8312.534751.490.517.80.48554.048

8312.540467.3106.615.90.55850.048

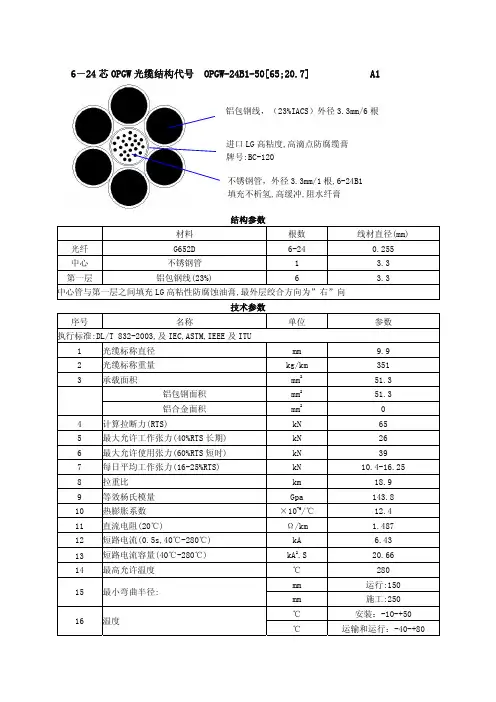

6－24芯OPGW光缆结构代号 OPGW-24B1-50[65;20.7] A1

结构参数 材料 根数 线材直径(mm) 光纤 G652D 6-24 0.255 中心 不锈钢管 1 3.3 第一层 铝包钢线(23%) 6 3.3 中心管与第一层之间填充LG高粘性防腐蚀油膏,最外层绞合方向为”右”向 技术参数 序号 名称 单位 参数 执行标准:DL/T 832-2003,及IEC,ASTM,IEEE及ITU 1 光缆标称直径 mm 9.9 2 光缆标称重量 kg/km 351 3 承载面积 mm2 51.3 铝包钢面积 mm2 51.3 铝合金面积 mm2 0 4 计算拉断力(RTS) kN 65 5 最大允许工作张力(40%RTS长期) kN 26 6 最大允许使用张力(60%RTS短时) kN 39 7 每日平均工作张力(16-25%RTS) kN 10.4-16.25 8 拉重比 km 18.9 9 等效杨氏模量 Gpa 143.8 10 热膨胀系数 ×10-6/℃ 12.4 11 直流电阻(20℃) Ω/km 1.487 12 短路电流(0.5s,40℃-280℃) kA 6.43 13 短路电流容量(40℃-280℃) kA2.S 20.66 14 最高允许温度 ℃ 280 mm 运行:150 15 最小弯曲半径: mm 施工:250 ℃ 安装：-10-+50 16 温度 ℃ 运输和运行：-40-+80 不锈钢管，外径3.3mm/1根,6-24B1 填充不析氢,高缓冲,阻水纤膏铝包钢线，（20%IACS）外径3.5mm/2根 进口LG高粘度,高滴点防腐缆膏 牌号:BC-120铝包钢线，（20%IACS）外径3.5mm/2根 铝包钢线，（23%IACS）外径3.3mm/6根 6－24芯OPGW光缆结构代号 OPGW-24B1-100[96;61.5] A2

结构参数 材料 根数 线材直径(mm) 光纤 G652D 6-24 0.255 中心 铝包钢线(23%) 1 2.5 铝包钢线(23%) 5 2.4 第一层 不锈钢管 1 2.4 第二层 铝包钢线(30%) 10 3.0 中心线与第一层,第一层与第二层之间填充LG高粘性防腐蚀油膏,最外层绞合方向为“右”向 技术参数 序号 名称 单位 参数 执行标准:DL/T 832-2003,及IEC,ASTM,IEEE及ITU 1 光缆标称直径 Mm 13.3 2 光缆标称重量 kg/km 595 3 承载面积 mm2 98.2 铝包钢面积 mm2 98.2 铝合金面积 mm2 0 4 计算拉断力(RTS) kN 96 5 最大允许工作张力(40%RTS长期) kN 38.4 6 最大允许使用张力(60%RTS短时) kN 57.6 7 每日平均工作张力(16-25%RTS) kN 15.36-24 8 拉重比 km 16.4 9 等效杨氏模量 Gpa 129.1 10 热膨胀系数 ×10-6/℃ 12.8 11 直流电阻(20℃) Ω/km 0.638 12 短路电流(0.5s,40℃-200℃) kA 11.09 13 短路电流容量(40℃-200℃) kA2.S 61.5 14 最高允许温度 ℃ 200 mm 运行:200 15 最小弯曲半径: mm 施工:340 ℃ 安装：-10-+50 16 温度 ℃ 运输和运行：-40-+80 不锈钢管，外径2.4mm/1根,6-24B1 填充不析氢,高缓冲,阻水纤膏 进口LG高粘度,高滴点防腐缆膏 牌号:BC-120铝包钢线，（23%IACS）外径2.4mm/5根 铝包钢线，（30%IACS）外径3.0mm/10根

未知驱动探索，专注成就专业

1

OPGW光缆参数

OPGW光缆是一种具有光纤和金属线缆的特殊类型光缆，被广泛应用于电力传输线路中。它通过在电力输电线路上带有光缆的导线上安装光缆，既能实现电力输电，又能传输数据。以下是OPGW光缆的一些主要参数及其解释。

1. 光缆结构

OPGW光缆的结构是由金属线缆和光缆组成的。金属线缆通常由一层或多层的金属绞线构成，常见的有铝合金线和钢丝。金属线缆提供光缆的机械强度和电力传输功能。光缆则包含一条或多条光纤，用于传输光信号。

2. 光纤参数

光纤是OPGW光缆中用于传输光信号的关键部分，它的性能直接影响着光缆的传输性能。以下是一些常见的光纤参数：

2.1 光纤芯数

光纤芯数指的是光缆中的光纤数量。常见的有单模光纤和多模光纤，单模光纤适用于较长距离的传输，多模光纤适用于较短距离的传输。 未知驱动探索，专注成就专业

2

2.2 光纤直径

光纤直径是指光纤的横截面直径。通常使用的单位是微米（μm），常见的光纤直径有9μm、50μm和62.5μm等。

2.3 光纤损耗

光纤损耗是光信号在传输过程中的衰减程度，是评估光纤传输性能的重要参数。光纤损耗通常用分贝（dB）来表示。

2.4 光纤带宽

光纤带宽是指光纤传输信号的频率范围，也可以理解为光纤的传输能力。光纤带宽通常以兆赫兹（MHz）为单位。

3. 金属线缆参数

金属线缆在OPGW光缆中起到机械支撑和电力传输的作用，以下是一些常见的金属线缆参数：

3.1 线缆直径

线缆直径是指金属线缆的外径。线缆直径的大小影响着光缆的机械强度和安装方法。 未知驱动探索，专注成就专业

3

3.2 线缆强度

线缆强度是指金属线缆的抗拉强度。它决定了光缆在安装和运输过程中的机械性能。

3.3 线缆模量

线缆模量是指金属线缆的弹性模量，用于评估光缆在安装和使用过程中的应力情况。

4. 其他参数

除了光纤和金属线缆的参数外，还有一些其他参数也需要考虑：

OPGW、ADSS光缆接头盒

1

OPGW、ADSS光缆接头盒

使用操作说明

OPGW、ADSS光缆接头盒

2 目 录

一、接头盒使用说明

1、各部件名称

2、结构特点

3、技术指标

4、操作程序

（1）OPGW光缆接续操作

4.1.1 OPGW接续缆端面处理

4.1.2 OPGW接头盒的处理（图二）

（2）ADSS光缆接续操作

（3）接头盒的安装固定

4.3.1 接头盒铁塔安装固定（图一）

4.3.2 接头盒杆用安装固定（图三、四）

(4)光纤保护管安装操作( 图五)

二、安全须知

OPGW、ADSS光缆接头盒

3 OPGW、ADSS光缆接头盒

使用说明和安全须知

该产品适用于电力特种光缆的连接保护，产品有直通连接和分歧连接之功能，最多可同时进五根光缆，适用于架空杆、塔。

1. 各部件名称

接头盒示意图（图一）

2. 结构特点

机械强度高，密封性能好，合金外壳采用电化处理，耐腐蚀，性能优良，采用密封圈及硅胶密封，可重复开启、扩容、维修、复接等，存纤盘容量达48芯；光缆固定采用与光缆直径相匹配的铝管夹紧，OPGW、ADSS光缆接头盒

4 防止夹伤光缆；可安装在铁塔不同部位，安装牢固；（杆用安装采用不锈钢带固定，操作方便，能适用于不同杆径、不同位置的安装。）

3. 技术指标

光纤曲率半径：≥45mm 盘留光纤长度：≥2m

光纤盘留附加衰耗：≤0.01dB 光纤最大容量：≤144芯

适用温度范围：-40~+70℃ 抗侧压力：≥2000N

外型尺寸（mm）：480(H)×200(φ) 重量：6.7Kg

4. 操作程序

（1）OPGW光缆接续操作

4.1.1 OPGW接续缆端面处理

a)从对OPGW保护及方便固定的角度考虑，理顺预留OPGW光缆走径，并检查其长度，截去受牵引损伤的段长，保留满足在地面多次熔接操作及塔上盘固的长度。
