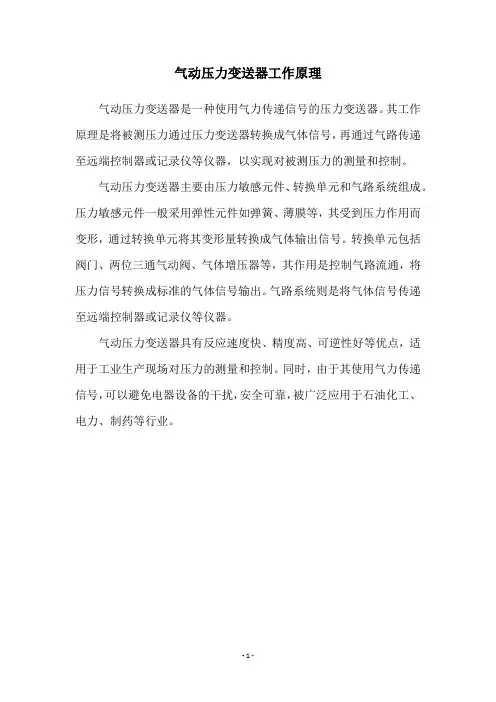

- 1 - 气动压力变送器工作原理
气动压力变送器是一种使用气力传递信号的压力变送器。其工作原理是将被测压力通过压力变送器转换成气体信号，再通过气路传递至远端控制器或记录仪等仪器，以实现对被测压力的测量和控制。
气动压力变送器主要由压力敏感元件、转换单元和气路系统组成。压力敏感元件一般采用弹性元件如弹簧、薄膜等，其受到压力作用而变形，通过转换单元将其变形量转换成气体输出信号。转换单元包括阀门、两位三通气动阀、气体增压器等，其作用是控制气路流通，将压力信号转换成标准的气体信号输出。气路系统则是将气体信号传递至远端控制器或记录仪等仪器。
气动压力变送器具有反应速度快、精度高、可逆性好等优点，适用于工业生产现场对压力的测量和控制。同时，由于其使用气力传递信号，可以避免电器设备的干扰，安全可靠，被广泛应用于石油化工、电力、制药等行业。
课程：安全技术检测 姓名：杨波（20117007）

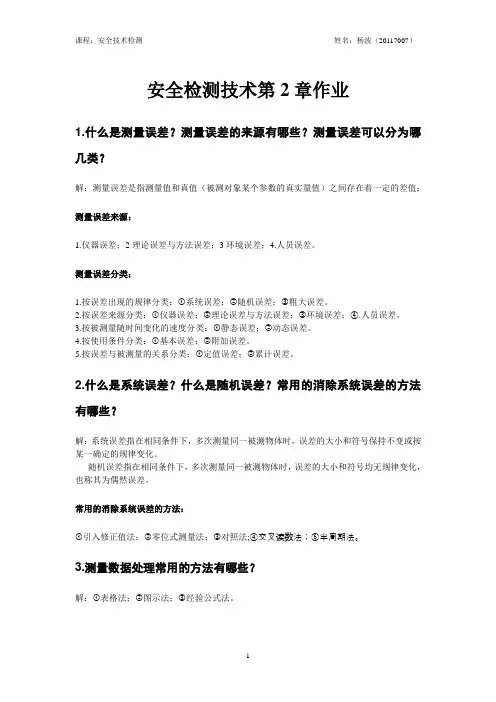

1 安全检测技术第2章作业
1.什么是测量误差？测量误差的来源有哪些？测量误差可以分为哪几类？
解：测量误差是指测量值和真值（被测对象某个参数的真实量值）之间存在着一定的差值；
测量误差来源：
1.仪器误差；2理论误差与方法误差；3环境误差；4.人员误差。
测量误差分类：
1.按误差出现的规律分类：系统误差；随机误差；粗大误差。
2.按误差来源分类：仪器误差；理论误差与方法误差；环境误差；④.人员误差。
3.按被测量随时间变化的速度分类：静态误差；动态误差。
4.按使用条件分类：基本误差；附加误差。
5.按误差与被测量的关系分类：定值误差；累计误差。
2.什么是系统误差？什么是随机误差？常用的消除系统误差的方法有哪些？
解：系统误差指在相同条件下，多次测量同一被测物体时，误差的大小和符号保持不变或按某一确定的规律变化。
随机误差指在相同条件下，多次测量同一被测物体时，误差的大小和符号均无规律变化，也称其为偶然误差。
常用的消除系统误差的方法：
引入修正值法；零位式测量法；对照法;④交叉读数法；⑤半周期法。
3.测量数据处理常用的方法有哪些？
解：表格法；图示法；经验公式法。 课程：安全技术检测 姓名：杨波（20117007）
2 4.用一只标准压力表测定甲.乙两只压力表时，读的标准表的压力值为100KPa,甲.乙两只压力表的读数分别为101.0KPa和99.5KPa，求它们的绝对误差和修正值？
解：对于甲压力表：
1099.51000.5xxxKPa
路漫漫其修远兮，吾将上下而求索 - 百度文库

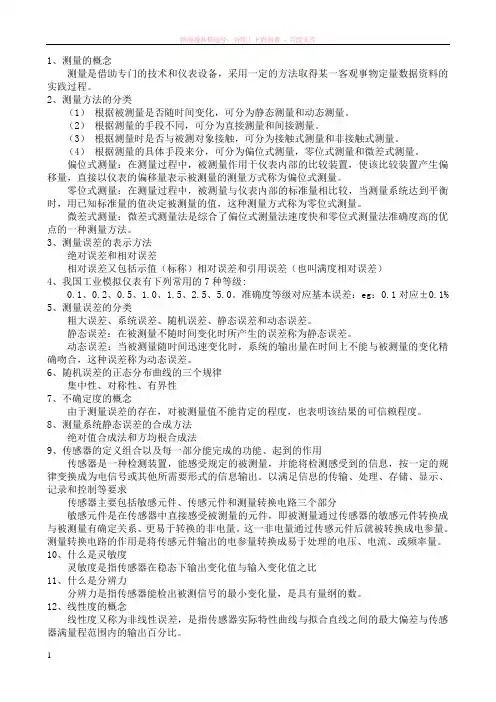

1 1、测量的概念
测量是借助专门的技术和仪表设备，采用一定的方法取得某一客观事物定量数据资料的实践过程。
2、测量方法的分类
（1） 根据被测量是否随时间变化，可分为静态测量和动态测量。
（2） 根据测量的手段不同，可分为直接测量和间接测量。
（3） 根据测量时是否与被测对象接触，可分为接触式测量和非接触式测量。
（4） 根据测量的具体手段来分，可分为偏位式测量，零位式测量和微差式测量。
偏位式测量：在测量过程中，被测量作用于仪表内部的比较装置，使该比较装置产生偏移量，直接以仪表的偏移量表示被测量的测量方式称为偏位式测量。
零位式测量：在测量过程中，被测量与仪表内部的标准量相比较，当测量系统达到平衡时，用已知标准量的值决定被测量的值，这种测量方式称为零位式测量。
微差式测量：微差式测量法是综合了偏位式测量法速度快和零位式测量法准确度高的优点的一种测量方法。
3、测量误差的表示方法
绝对误差和相对误差
相对误差又包括示值（标称）相对误差和引用误差（也叫满度相对误差）
4、我国工业模拟仪表有下列常用的7种等级:
0.1、0.2、0.5、1.0、1.5、2.5、5.0。准确度等级对应基本误差：eg：0.1对应±0.1%
5、测量误差的分类
粗大误差、系统误差、随机误差、静态误差和动态误差。
静态误差：在被测量不随时间变化时所产生的误差称为静态误差。
动态误差：当被测量随时间迅速变化时，系统的输出量在时间上不能与被测量的变化精确吻合，这种误差称为动态误差。
6、随机误差的正态分布曲线的三个规律
集中性、对称性、有界性
7、不确定度的概念
由于测量误差的存在，对被测量值不能肯定的程度，也表明该结果的可信赖程度。
8、测量系统静态误差的合成方法
绝对值合成法和方均根合成法
9、传感器的定义组合以及每一部分能完成的功能、起到的作用
传感器是一种检测装置，能感受规定的被测量，并能将检测感受到的信息，按一定的规律变换成为电信号或其他所需要形式的信息输出。以满足信息的传输、处理、存储、显示、记录和控制等要求
SBWR/Z系列温度变送器 SBWR / Z Series Temperature Transmitter 使用说明书
Manual
重庆川仪十七厂有限公司
CHONGQING INSTRUMENT NO.17 LIMITED COMPANY 江苏顺尔特控制技术工程有限公司 徐 益 销售经理 MP•F13812991187一、 概述 SBWR/Z系列热电偶/热电阻温度变送器是DDZ-S系列仪表中
的现场安装式温度变送单元。它采用二线制传送方式（电源与信号
输出为二根公用导线），输出与被测温度成线性的4-20mA电流信
号。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化
结构，也可单独安装于仪表盘内作转换单元。作为新一代测温仪表，
可广泛应用于石油、化工、纺织、冶金、机电、电力、航空、食品
加工、医学工程等工业和科研领域，进行自动化温度检测、变送和
控制。
该温度变送器业经国家级仪器防爆安全监督检验站（NEPSI）
认可。符合GB3836.1-2000、GB3836.4-2000标准所规定的要求。
本系列温度变送器装于测温热电偶/热电阻接线盒内构成一体化结
构或作为功能模块装在检验设备作为整机应用时，仍须取得防爆检
验机构的认可。 SBWR/Z系列热电偶/热电阻温度变送器具有以下显著优点：
1、 工作环境温度宽：-25℃-85℃，-30℃-120℃。
2、 具有高精度冷端补偿电路、全温度范围绝对误差±0.5℃
（S热电偶±0.8℃）。 3、 先进的非线性校正电路，输出信号与被测温度成线性关
系。 4、 内带漂移自校正系统，在整个工作温度范围内保证测量
精度。 江苏顺尔特控制技术工程有限公司 徐 益 销售经理 MP•F138129911875、 附有特殊的控热机构，有效的控制热传导作用。
6、 采用环氧树脂封装，耐腐蚀，抗震性好，可靠性高。
7、 应用面广，既可与热电偶、热电阻形成一体化现场安装
机构，也可作为功能模安装在检测设备中。 8、 独有的抗干扰电路设计、保证变送器在受到各种干扰下
