称重变送器也叫做重量变送器，是一种将物理量变换成电信号，将毫伏信号输出的传感器经隔离放大转换成标准直流信号的变送器。

通常采用SMT工艺，针对工业过程的电阻应变式信号传感器而设计制造，适用于于不同规格称重传感器。

A/D转换器，具有输入信号范围宽，分辨率高，零点和满载温漂小的特点。

模块采用螺丝固定安装方式可方便的嵌入控制柜。

该模块通信协议采用Modbus通信协议，可方便的连接各种PLC称重控制系统，组态软件，DCS,以及电脑集中监控系统。

称重变送器广泛应用于各类称重信号变送，输出4-20mA，0-10V，0-5V，RS232，RS485，modbus通讯。

JNS996数字式称重放大器，具有精度高，抗干扰性能好，解决了大量程称重传感器难标定，标定不准确的问题。

工作电源：◆DC24V （电源范围：18-36V），功率约8W ，文章较长，点击阅读全文，后面有惊喜。

额定输出：0~5v、0~10v、0~±5v、0~±10v、0~20mA 0~10mA、4~20mA安装方式：◆35mm导轨安装（防护等级：IP40）标定方法：◆砝码标定（通过按键输入重量值标定零点和量程）◆数字标定（无需砝码，直接输入称重传感器的参数进行标定）称重处理：◆AD采样方法：Delta-Sigma方法◆AD采样速率：100次/秒◆内部分辨率：1/260000◆显示分辨率：1/50000◆精度：0.005& F.S称重接口: ◆输入灵敏度：≥0.25uV/d◆输入信号范围：-30.5mV～+30.5mV◆零点信号范围：-30.5mV～+30.5mV◆传感器激励电压：10V◆传感器驱动能力：4只350Ω的传感器开关量接口：◆输入接口2个：置零、去皮、毛重/净重、打印等选其一◆输出接口2个：可设置两个高低位开关量输出信号输出：◆模拟量输出：4-20mA，0-10V，0-5V 任选其一◆数字量输出：RS232，RS485 （通讯协议：MODBUS RTU）其它参数：◆使用环境温度：-20℃～45℃◆相对湿度：10&～90& 无冷凝◆显示：6位高亮度红色数码管◆指示灯：6个◆按键数量：6个◆重量：0.4kg数据恢复：◆客户设置好参数后，将参数保存，以后万一将参数调乱，可以通过数据恢复功能，直接恢复。

也可以恢复到出厂设置状态。

故障检测：◆通过仪表自带的检测功能，可以检测称重传感器的信号电压；输入接口是否损坏；输出接口是否损坏；RS232、RS485通讯板是否损，模拟量输出板是否损坏等。

称重变送器分类1：PROFINET IO总线称重变送器产品特点1、支持PROFINET IO协议2、高显示分辨率，显示分辨率1/50000 3、提供4AI/AO，主要功能：实时影射重量和状态数据至PLC数据区；PLC可命令控制仪表，实现清零、标定等操作4、丰富的指令错误指示PROFINET IO称重变送器技术参数标准RJ-45以太网接口PLC更新速率：40次/秒通讯波特率：10M/100M自适应其它安装方式：面板式安装(防护等级：IP65) 重量：约0.65kg使用环境温度：-20～45℃相对湿度：10～90&，无冷凝显示：6位高亮度红色数码管(字高13mm) 指示灯：5个按键：6个2: PROFIBUS-DP总线称重变送器产品特点1、集成PROFIBUS-DP总线接口，通讯波特率9.6k～12M，波特率自适应2、高显示分辨率，显示分辨率1/50000 3、2AI/AO或4AI/AO可选，主要功能：实时影射重量和状态数据至PLC数据区；PLC可命令控制仪表，实现清零、标定等操作4、总线称重变送器，PROFIBUS-DP接口，JF-600DP总线称重变送器PROFIBUS-DP称重变送器技术参数PLC更新速率：40次/秒通讯波特率：9.6k，19.2k，45.45k，93.75k，187.5k，500k，1.5M，3M，6M，12M(自适应)其它安装方式：面板式安装(防护等级：IP65) 重量：约0.65kg使用环境温度：-20～45℃相对湿度：10～90&，无冷凝显示：6位高亮度红色数码管(字高13mm) 指示灯：5个按键：6个3：Modbus TCP总线称重变送器产品特点1、支持支持Modbus TCP协议2、高显示分辨率，显示分辨率1/50000 3、提供4AI/AO，主要功能：实时影射重量和状态数据至PLC数据区；PLC可命令控制仪表，实现清零、标定等操作4、丰富的指令错误指示通讯波特率：10M/100M自适应其它安装方式：面板式安装(防护等级：IP65) 重量：约0.65kg使用环境温度：-20～45℃相对湿度：10～90&，无冷凝显示：6位高亮度红色数码管(字高13mm) 指示灯：5个按键：6个4：CC-Link总线称重变送器产品特点1、支持CC-Link总线接口2、高显示分辨率，显示分辨率1/50000 3、提供4AI/AO，主要功能：实时影射重量和状态数据至PLC数据区；PLC可命令控制仪表，实现清零、标定等操作4、丰富的指令错误指示其它安装方式：面板式安装(防护等级：IP65) 重量：约0.65kg使用环境温度：-20～45℃相对湿度：10～90&，无冷凝显示：6位高亮度红色数码管(字高13mm) 指示灯：5个按键：6个5：CANopen总线称重变送器产品特点1、集成CANopen总线接口2、高显示分辨率，显示分辨率1/50000 3、提供4AI/AO，主要功能：实时影射重量和状态数据至PLC数据区；PLC可命令控制仪表，实现清零、标定等操作4、丰富的指令错误指示6：Ethernet/IP总线称重变送器产品特点1、支持Ethernet/IP工业以太网协议2、高显示分辨率，显示分辨率1/50000 3、提供4AI/AO，主要功能：实时影射重量和状态数据至PLC数据区；PLC可命令控制仪表，实现清零、标定等操作4、丰富的指令错误指示。

技术参数开关量接口输入2个，用户可以自定义可自定义为：清零、去皮、毛重/净重转换通讯支持ETHERNET/IP工业以太网协议标准RJ-45以太网接口PLC更新速率：40次/秒通讯波特率：10M/100M自适应其它安装方式：面板式安装 (防护等级：IP65)重量：约0.65kg使用环境温度：-10～45℃相对湿度：10～90&，无冷凝显示：6位高亮度红色数码管(字高13mm)指示灯：5个Gross，NET，MD，ZERO，LINK 按键：6个1 、概述工业过程控制系统广泛使用了4～20ma控制环路，很多的数据采集和执行器就是为这种控制方式而设计的，由于它们易于理解，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以十分流行。

而各种应用类型的变送器，如温度变送器、压力变送器、湿度变送器、重量变送器等等，提供了桥梁的作用，把各种物理信号（依靠相应的传感器）转变为典型的4～20ma模拟量输出。

HZF01-a1 型重量变送器是面向工业控制领域（或其他需要模拟量输出的应用场所）的新产品。

在产品设计中考虑了实际应用中对长期稳定性和宽温工作范围的要求。

1.1 主要特点可驱动6个350 w 的模拟式传感器大a/d脉冲数：1,000,000 更新速率：100次/秒模拟输出类型可选择：4～20ma、0～20ma、0～24ma、0～5v(0～10v) 高精度、高分辨率δ-σ型a/d转换HZF01-a1 型重量变送器内置四路称重传感器接线端子，采用密封式外壳，防护等级为ip67，工作温度范围-30℃～60℃，可应用于各种工业环境。

1.2 技术指标1.2.1 负载能力传感器激励电压：dc 5v，可驱动4只350 w 的模拟式传感器. 量程信号范围：±40mv . 小动态范围：2mv. 电流输出：大负载电阻500欧姆. 电压输出：小负载电阻10,000欧姆. 模拟输出分辨率：1/10000. 非线性：＜0.1％fs 1.2.2 电源重量变送器的电源电压范围：15-24vdc，大功耗5瓦。

重量变送器需要良好的接地线，并不可与易产生电源噪声的设备如电机、继电器或加热器等共用一个电源。

1.2.3 温度和湿度使用温度为：-30 o c ~ 60 o c ，湿度为10％rh ~ 95 ％rh，无冷凝。

存贮温度为：-40 o c ~ 85 o c ，湿度为10％rh ~ 95 ％rh，无冷凝。

1.2.4 外形及安装尺寸120mm *180mm*46mm, 重量0.8kg 2. 安装与调试本章将介绍如何安装和调试仪表，在安装和使用仪表前请仔细阅读本章。

2.1 传感器接线将传感器引线由防水接线端口穿入重量变送器内部，按照下面的标识连接。

端子标识exc+ sig+ shld sig- exc- 名称激励电源+ 信号+ 屏蔽信号- 激励电源- 对于四线制称重传感器，可以直接连接，对于其它六线制称重传感器，可以将激励电源与反馈并联后接入。

重量变送器可接1-4路传感器，出厂时所有接线端口已用橡胶堵死，很好防止潮气及灰尘进入重量变送器内部。

2.2 电源及模拟量输出的接线电源及模拟量输出按照下面图示连接注意：1) 模拟输出只能选择一个：电流输出或电压输出。

2) 变送器电源无极性区别，允许电压范围dc15v～24v，推荐使用15v，18v或24v的直流稳压电源，当环境温度超过60℃时要确保电源电压不能超过24v。

2.3 调试重量变送器信号的输入范围可由现场的实际情况来确定，可接受的信号范围是0～40mv。

输出校正时要先进行零点校正再进行量程校正。

2.3.1 设置输出类型通过改变j1与j2跳线的位置设置模拟量输出的类型，在线路板的左下方有一个简明的表格，上面列出了与四种输出格式相对应的j1与j2跳线的位置。

状态输出类型j1 j2 c c 电压输出：0-5v 电压输出：0-10v（此时j4也需开路）c o 电流输出：4-20ma o c 电流输出：0-20ma o o 电流输出：0-24ma 注：c：跳线短接；o：跳线开路；例如：j1 c，j2 o 则表示j1处于短路（close）位置，j2处于开路（open）位置时，模拟量输出类型设定为4-20ma输出。

2.3.2 按键说明s1 键：零点校正键；s2 键：增益放大键；s3 键：增益减小键；2.3.3 模拟输出零点校正模拟输出的零点是相对的零点，不能等同于实际上的零点，如果设置为4-20ma输出，则零点时输出为4ma,满秤量时输出20ma, 如果设置为0-24ma输出，则零点时输出为0ma,满秤量时输出24ma。

零点校正时仅用s1 键即可完成，相当于置零按键，此置零信息能长期保存到变送器存储器中。

合集下载

pt100转4-20MA、PT100转0-10V温度信号变送器

pt100转4-20MA、PT100转0-10V温度信号变送器


0-150℃
T3
0-200℃
T4
0-400℃
T5
用户自定义 Tu
供电电源：P
P
代码
24VDC P1
12VDC P2
5VDC
P3
15VDC P4
输出型号：A 或者 V
电流：A
代码 电压：V
0-20ma
A3
0-5V
4-20ma
A4
0-10V
用户自定义 Au
1-5V
用户自定
义
代码 V1 V2 V6
Vu
选型举例 1： 输入：Pt100 温度范围：-20~100℃ 供电电压：24V 型号： DIN22-Z1-T1-P1-A4
F
注： 1、两线，三线或四线热电阻输入时，分别参看接线图。 2、三线热电阻线检测：
a. 输出最大值：与 1 或 3 脚相连的导线断线； b. 输出最小值：与 2 脚相连的导线断线。
外形尺寸：(单位：mm)
ShenZhen Beifu Technology Co.,Ltd
可以安装在标准 DIN35 导轨上
商标：
本说明书提及的其他商标和版权归各自的所有人所有。
版本号：V1.0 日期：2011 年 10 月
B
F
ShenZhen Beifu Technology Co.,Ltd

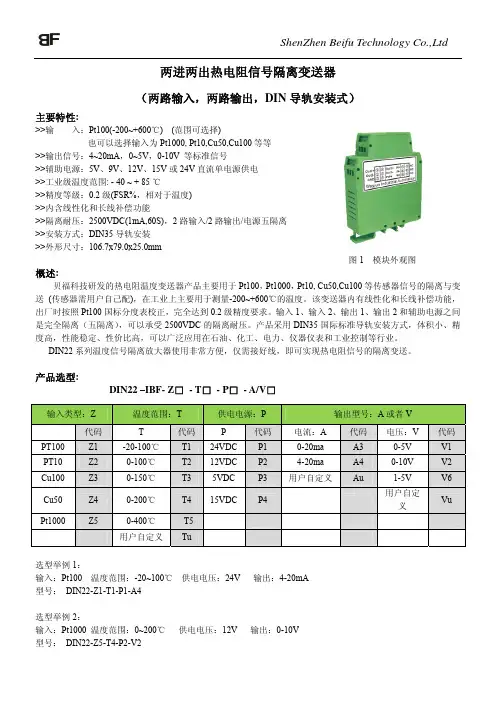

两进两出热电阻信号隔离变送器
（两路输入，两路输出，DIN 导轨安装式）
主要特性:
>>输 入：Pt100(-200~+600℃) (范围可选择) 也可以选择输入为 Pt1000, Pt10,Cu50,Cu100 等等
>>输出信号：4~20mA，0~5V，0-10V 等标准信号 >>辅助电源：5V、9V、12V、15V 或 24V 直流单电源供电 >>工业级温度范围: - 40 ~ + 85 ℃ >>精度等级：0.2 级(FSR%，相对于温度) >>内含线性化和长线补偿功能 >>隔离耐压：2500VDC(1mA,60S)，2 路输入/2 路输出/电源五隔离 >>安装方式：DIN35 导轨安装 >>外形尺寸：106.7x79.0x25.0mm
4-20mA电流信号转成0-5V或0-10V电压信号

4-20mA电流信号转成0-5V或0-10V电压信号

精心整理
4-20mA电流信号转成0-5V或0-10V电压信号
1、电流信号转成电压信号，或电压信号转成电流信号，实质就是信号传输中的阻抗变换问题；
2、信号传输阻抗匹配，就是满足信号源输出最大信号能量的条件；
3、信号传输阻抗匹配，就是信号传输能流最大、衰减最小、畅通无阻、失真变形最小；
4、电流信号转成电压信号，就是低阻抗传输转换为高阻抗传输；
5、这种阻抗变换，一定要通过阻抗变换设备、阻抗变换电路来实现；
6、常用阻抗变换的设备有阻抗变换变压器，例如音响系统的输入输出变压器；
7、常用阻抗变换电路，如射极输出电路，在模拟电子电路中经常用作输出级、输入级、中间转换级等；
8
9、4-20mA
10、
法；
2-10V,至于
简单化:4-20MA.再串
??? RCV420是一种精密的I/V转换电路,也是目前最佳的4-20mA转换0-5V的电路方案，有商用级（0℃－70℃）和工业级（-25℃－+85℃）供你选购。

4-20mA转换0-5V的电路图纸。

4～20mA输入0～5V输出的IV转换电路

4～20mA输入0～5V输出的IV转换电路

4～20mA输入/0～5V输出的I/V转换电路在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。

仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。

这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。

可是这样一来。

其有用电压就会剩下5-1=4V而不是5V了。

由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。

为了达到A／D转换的位数，就会导致芯片成本增加。

LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。

增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。

以4～20mA例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。

因为即使传送距离达到1000米，RA0最多也就几百Ω而已。

同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。

4-20mA转0-10v传感器,负载2A

4-20mA转0-10v传感器,负载2A

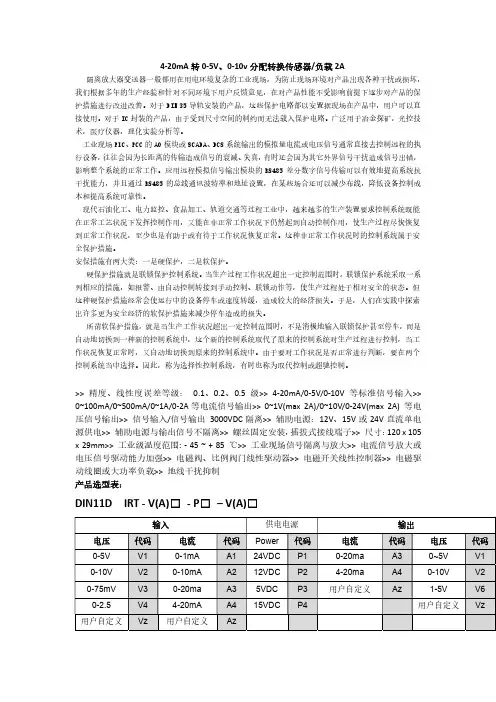

4-20mA转0-5V、0-10v分配转换传感器/负载2A隔离放大器变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。

对于DIN 35导轨安装的产品，这些保护电路都以安置据现场在产品中，用户可以直接使用。

对于IC封装的产品，由于受到尺寸空间的制约而无法载入保护电路。

广泛用于冶金探矿，光控技术，医疗仪器，理化实验分析等。

工业现场PLC、PCC的AO模块或SCADA、DCS系统输出的模拟量电流或电压信号通常直接去控制远程的执行设备，往往会因为长距离的传输造成信号的衰减、失真，有时还会因为其它外界信号干扰造成信号出错，影响整个系统的正常工作。

应用远程模拟信号输出模块的RS485差分数字信号传输可以有效地提高系统抗干扰能力，并且通过RS485的总线通讯波特率和地址设置，在某些场合还可以减少布线，降低设备控制成本和提高系统可靠性。

现代石油化工、电力监控、食品加工、轨道交通等过程工业中，越来越多的生产装置要求控制系统既能在正常工艺状况下发挥控制作用，又能在非正常工作状况下仍然起到自动控制作用，使生产过程尽快恢复到正常工作状况，至少也是有助于或有待于工作状况恢复正常。

这种非正常工作状况时的控制系统属于安全保护措施。

安保措施有两大类：一是硬保护，二是软保护。

硬保护措施就是联锁保护控制系统。

当生产过程工作状况超出一定控制范围时，联锁保护系统采取一系列相应的措施，如报警、由自动控制转接到手动控制、联锁动作等，使生产过程处于相对安全的状态。

但这种硬保护措施经常会使运行中的设备停车或速度转缓，造成较大的经济损失。

于是，人们在实践中探索出许多更为安全经济的软保护措施来减少停车造成的损失。

所谓软保护措施，就是当生产工作状况超出一定控制范围时，不是消极地输入联锁保护甚至停车，而是自动地切换到一种新的控制系统中，这个新的控制系统取代了原来的控制系统对生产过程进行控制，当工作状况恢复正常时，又自动地切换到原来的控制系统中。
