正益集团有限责任公司 维多利广场一期工程二次结构专项施工方案 目 录

1、编制依据 ............................................................................................................ - 1 - 2、工程概况 ............................................................................................................ - 2 - 3、施工安排 ............................................................................................................ - 3 - 4、施工准备 ............................................................................................................ - 4 - 5、施工方法、技术措施 ........................................................................................ - 6 - 正益集团有限责任公司 维多利广场一期工程二次结构专项施工方案 1.1施工组织设计 1.2土建施工图纸及图纸会审纪要 1.3施工规范、规程、标准、图集 序号 类别 名称 编号 1 国家 混凝土结构工程施工质量验收规范 GB50204-2011 2 国家 砌体结构施工质量验收规范 GB50203-2011 3 国家 建筑工程施工质量验收统一标准 GB50300-2001 4 国家 蒸压加气砼砌块 GB11968-2006 5 图集 蒸压加气混凝土砌块建筑构造 03J104 6 图集 加气混凝土砌块（内蒙古省标） 05J3-4 7 图集 《建筑物抗震构造详图》 11G329-1 8 其它现行的有关规范、规程及规定

2、工程概况

楼号 建筑面积（㎡） 建筑 高度 （m） 户数 层高（m） 地下 地上 地下 二层 地下 一层 首层 二层 标准层

5# 1876.2 18899.8 56.15 128 3.5 3.0 4.5 4.2 2.9 6# 799.8 23388.9 76.75 171 3.5 3.0 2.9 2.9 2.9 11# 438.7 13370.2 76.75 96 3.5 3.0 2.9 2.9 2.9 12# 1929.1 26389.5 79.35 192 3.5 3.0 4.5 4.2 2.9 正益集团有限责任公司 维多利广场一期工程二次结构专项施工方案 砌体原材料要求

加气块种类及强度 内墙A3.5、外墙A5；干密度等级B06 砂浆种类及强度 M7.5专用砂浆 各楼层墙底部材料、种类及高度 外墙、卫生间等遇水部位采用C25素混凝土翻高200mm 各楼层墙顶部材料、种类及高度 斜砌普通砖（离梁板≤10mm采用发泡剂）

水平圈梁

位置或标高 高度超过4m的墙体中部 砼强度 C25 厚度 180mm×墙宽 配筋情况 4C10，A6@200

构造柱

间距 ≤4m 砼强度 C25 配筋 4C12，A6@200

与墙体拉结筋 2A6@500

过梁 门洞过梁均预制 过梁尺寸及配筋详见结通-01（六、填充墙第2条）

剪力墙与填充墙的拉结筋设置应沿高度每500预埋2A6通长。

3、施工安排 3.1施工组织及职责分工 分工项目 姓名 职责 项目部砌筑总负责人 叶海军 负责砌筑施工的总体协调和生产安排 项目部材料采购负责人 胡斌杰 负责砌体工程各种相关材料的采购 项目部材料保管负责人 严洪堂 负责各种材料的验收、保管和发放 项目部安全及防护负责人 胡震州 负责施工现场的安全文明施工及防护 项目部专职质检员 王向锋 负责砌体工程各环节的检查、验收和报验 项目部专职试验员 倪小栋 负责砌块、砂浆的检验、取样、复试工作 分包队砌筑总负责人 黎光富 负责施工班组的每日安排、协调和交底 分包队专职质检员 黎光富 负责施工过程中的随时质量检查和报验 模板支拆 罗招得 正益集团有限责任公司 维多利广场一期工程二次结构专项施工方案 钢筋绑扎 黄太贵 砼浇筑 黎光富

4、施工准备 4.1技术准备 (1)测量放线：由项目部测量员依据施工图，在楼面放出二次结构墙体的轴线、边线、控制线、构造柱及门洞口位置线，并经项目质检员和监理验线合格。 (2)根据各层层高和不同部位，事先画出各面墙体的砌块排布图，并据此和进场的砌块实际尺寸用30×40的木方制作皮数杆，皮数杆上要标出每皮砌块高度、水平灰缝厚度、洞口标高、过梁高度等相关尺寸。

4.2材料、机具、劳动力准备 4.2.1材料准备及要求 (1)加气砌块 1)加气块品种、强度等级（外墙A5.0、内墙A3.5）、干密度（B06）必须符合设计要求，规格一致，并有出厂合格证或检测报告。 2)所有进场砌块均按照《加气砼砌块》及出厂合格证进行验收，并按规定进行进场复试检验，同一生产厂家每一万块抽测1组复试。 3)所有砌块的出厂龄期均不得少于28d，最好超过35d。 4)砌块均进行外观检查，见下表。

项目 指标 优等品（A） 一等品（B） 合格品（C）

尺寸允许偏差（mm） 长 L1 ±3 ±4 ±5 宽 B1 ±2 ±3 +3/-4 高 H1 ±2 ±3 +3/-4

缺棱掉角 个数，不多于（个） 0 1 2 最大尺寸不大于（mm） 0 70 70 最小尺寸不大于（mm） 0 30 30 平面弯曲不得大于（mm） 0 3 5 正益集团有限责任公司 维多利广场一期工程二次结构专项施工方案 裂纹 条数，不多于（条） 0 1 2 任一面上的裂纹长度不得大于裂纹方向的尺寸的 0 1/3 1/3

贯穿一棱二面的裂纹长度不得大于裂纹所在面的裂纹方向尺寸总和的 0 1/3 1/3

爆裂、粘模和损坏深度不得大于（mm） 10 20 30 表面疏松、层裂 不允许 表面油污 不允许

5)装卸砌块时严禁倾卸丢掷，下部垫高不小于200mm，分规格分等级堆放，堆放高度不得超过1.6m，并在堆垛上设好标识，做好排水和防雨措施。 (2)砂浆 1)根据设计要求采用专用砂浆，强度等级为M7.5。 2)所选砂浆生产企业必须建委备案的。 3)砂浆进场时检验其提供的法定检测部门出具的、在有效期限内的型式检验报告和生产厂家检测部门出具的出厂检验报告，并出具生产日期证明。生产厂家还要提供相应的使用说明书，包括砂浆特点、性能指标、适用范围、加水量范围、使用方法及注意事项。 4)使用时要按厂家提供的使用说明书进行拌制，不得自行添加某种成分来变更干拌砂浆的用途和等级。 5)室内储存，要有必要的防雨、防潮措施，存放期自生产日起不得超过90d，超过90d要重新取样进行检验，检验合格后方可继续使用。 6)砌筑砂浆要具有良好的和易性，砂浆稠度控制在60～90mm之间。砂浆要随拌随用，拌成后3h内使用完毕，当施工期间最高气温超过30℃时，要求在拌成后2h内使用完毕，过夜砂浆严禁使用。 7)砂浆试块按每一楼层或250m3砌体为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组3块）。 (3)钢筋 1)二次结构所用钢筋与主体结构要求相同，必须按要求进行进场复试，复试合格后方可使用。 (4)砼 正益集团有限责任公司 维多利广场一期工程二次结构专项施工方案 1)本工程二次结构中砼的强度等级均为C25细石混凝土，采用小车、电梯人工倒运至工作面。 2）砼浇筑前，由技术部向搅拌站提出技术要求，包括：原材料要求、初终凝时间、坍落度、外加剂。 4.2.2材料、机具进场计划 序号 名称 数量 进场日期 1 手推车 24辆 2014年4月20日 2 小型切割机 8台 2013年10月20日 3 皮数杆(30mm×40 mm) 40个 2014年4月25日 4 人货电梯 4台 5#、12#楼2014年5月15日 5 加气混凝土砌块 500m3 随工程进度 6 M7.5专用砂浆 2000t 随工程进度 4.2.3劳动力配备计划 工 种 人 数 进场时间 瓦工 40人 2014年3月20日 钢筋工 10人 2014年3月20日 木工 8人 2013年9月20日 砼工 8人 2013年9月20日

5、施工方法、技术措施 5.1构造要求 5.1.1构造柱 (1)墙端自由端及拐角处和沿墙长不超过4m设置构造柱。 (2)构造柱断面尺寸为，墙厚×240mm，配筋为4C12,A6@200，砼强度等级C25。 (3)本工程主体施工时未预留构造柱钢筋，现场施工时构造柱上下与结构之间均采用植筋方法锚固, 植入结构梁、板内深度由专业植筋公司计算确定。 (4)墙体与构造柱连接处砌成马牙槎，从每层构造柱的柱脚开始，先退后进，形成50mm宽、250mm高的凹凸槎口，并在墙柱之间沿高度每隔500mm在灰缝中设置2根A6通长拉结筋。 (5)构造柱主筋采用搭接连接，搭接长度600mm，箍筋在上下600mm范围内加密，加密间距100mm。 5.1.2墙体水平圈梁

合集下载

二次结构砌筑方案

二次结构砌筑方案

二次结构砌筑方案1、砌体砌筑施工材料要求砌块砖：规格、尺寸、强度等级符合设计要求，有出厂合格证及复试报告。

水泥：32.5普通硅酸盐水泥，用出厂合格证及检验报告。

其他材料：墙体拉结筋及预埋件等。

主要施工机具瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、小水桶、灰槽、砌块砖夹具、扫帚等。

施工作业条件对进场的砌块型号、规格、数量和堆放位置、次序等进行检查、验收、能满足施工要求。

砌块应按不同规格和强度等级整齐堆放。

堆剁上应设标志。

堆放场应平整，并作好排水。

所有机具设备已准备好，并安装就位。

根据施工图要求制定施工方案，绘制好砌块排列图，选定砌块吊装路线。

砌块基层已经清扫干净，并在基层上弹出墙的轴线、边线、门窗洞口位置线及其他尺寸线。

砌块表面的污物、泥土等清理干净。

立好皮数杆，复查基层标高。

根据砌块尺寸和灰缝厚度计算皮数和排数，保证砌体尺寸符合设计要求。

施工工艺流程找平→放线→立皮数杆→排列砌块→拉线→砌筑→勾缝施工方法砌筑前应在基础面上定出各层的轴线位置和排数。

砌筑前应按砌块尺寸和灰缝厚度计算皮数和排数。

砌筑采用“挤灰挤浆”先用瓦刀在砌块底面的周肋上满披灰浆，铺长度为2～3m，再待砌的砌块端头满披头灰，然后双手搬运砌块，进行挤浆砌筑。

砌块应尽量采用主规格砌块，用反砌法砌筑，从转角或定位处开始向一侧进行。

内外墙同时砌筑，纵横梁交错搭接。

上下皮砌块要求对孔、错缝搭砌，个别不能对孔时，允许错孔砌筑，但是搭接长度不应小于90mm。

无法保证搭接长度时应在灰缝中设置构造筋或加钢筋网片拉结。

砌体灰缝应横平竖直，砂浆严密。

水平砂浆饱满度不得底于90%，竖直灰缝不低于60%，不得用水冲浆灌缝。

水平和垂直灰缝的宽度应为8～12mm。

墙体临时间断处应砌成斜槎，斜槎长度不应小于高度的2/3。

如必须留槎应设直径4mm钢筋网片拉结。

墙上预留孔洞、管道、沟槽和预埋件，应在砌筑时预留或预埋，不得在砌好的墙体上凿洞。

如需移动已砌筑好的砌块，应清除原有的砂浆、重铺新砂浆砌筑。

二次结构砌筑工程施工方案

二次结构砌筑工程施工方案

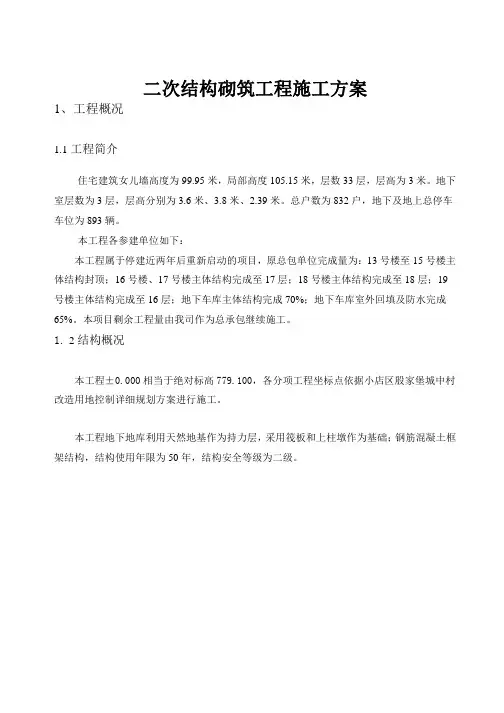

二次结构砌筑工程施工方案1、工程概况1.1工程简介住宅建筑女儿墙高度为99.95米，局部高度105.15米，层数33层，层高为3米。

地下室层数为3层，层高分别为3.6米、3.8米、2.39米。

总户数为832户，地下及地上总停车车位为893辆。

本工程各参建单位如下：本工程属于停建近两年后重新启动的项目，原总包单位完成量为：13号楼至15号楼主体结构封顶；16号楼、17号楼主体结构完成至17层；18号楼主体结构完成至18层；19号楼主体结构完成至16层；地下车库主体结构完成70%；地下车库室外回填及防水完成65%。

本项目剩余工程量由我司作为总承包继续施工。

1.2结构概况本工程±0.000相当于绝对标高779.100，各分项工程坐标点依据小店区殷家堡城中村改造用地控制详细规划方案进行施工。

本工程地下地库利用天然地基作为持力层，采用筏板和上柱墩作为基础；钢筋混凝土框架结构，结构使用年限为50年，结构安全等级为二级。

本工程住宅楼基础采用现浇钢筋混凝土墙下桩承台梁加防水底板基础，钢筋混凝土剪力墙结构，设计使用年限50年。

地下室及非标准层采用木模施工，标准层采用铝模施工，室外脚手架采用钢爬架施工。

基础嵌固端及底部加强层负3层至4层：墙、柱、连梁混凝土强度等级为C55，5至9层为C50，10至14层为C45，15层至屋面为C40;梁板混凝土强度等级负3层至9层为C35,10层至屋面为C301.3墙体设计建筑物地下部分填充墙为加气混凝土砌块，砌块强度等级≥A3.5，容重≤6.0KN/㎥,采用M5水泥砂浆砌筑。

建筑物地上部分：非承重墙、卫生间、厨房管道井等采用200（100、120）原加气砼砌筑，采用M5混合砂浆，各种墙体宽度详见图纸，各种墙体下口设置砼导墙，建筑完成面上反200mm。

2、编制依据2. 1相关规范规程2.2施工图纸城中村改造项目四期6号地块施工图纸。

3、施工部署3. 1施工布置原则3.1.1贯彻执行各项建设方针、政策、法规和规程，尤其是公司颁布的程序文件和贯标文件，遵照合理的施工顺序，做好施工准备、协调工作，尽量减少施工过程中不必要的损失。

二次结构砌体工程专项方案

二次结构砌体工程专项方案

二次结构砌体工程专项方案为了确保二次结构砌体工程的质量，必须提前做好详细的专项方案。

专项方案是施工单位在施工前，根据施工设计文件、指导性文件和技术标准，对施工过程中需要特别注意的问题进行专门规定和说明的文件。

下面我们依次从砌体施工前期准备、砌体砌筑、砌体验收等方面，制定一份专项方案。

一、砌体施工前期准备1.前期准备根据施工图纸和设计要求，确定材料的种类、规格和数量。

根据招标文件、合同和设计文件确定建筑砌体工程质量验收的主要内容和要求。

2.材料进场检查所有进场的材料，必须有合格证明，检查同质混凝土、砖和砌筑砂等原材料的强度、密度是否符合设计要求。

3.机具设备检查检查砌体施工所需要的机具设备是否符合安全生产要求，设备设施完好，操作工具齐全。

4.技术人员培训对所有参与砌体工程的技术人员，进行专业的培训，确保他们掌握砌体施工的技术要求和注意事项。

5.文明施工要求施工现场应实行专人负责制度，建立文明施工标准，加强施工现场环境的管理。

6.施工程序制定根据实际施工情况，制定详细施工程序，并按程序组织施工。

二、砌体砌筑1.施工人员施工队伍应具备一定的施工经验，施工现场应设专门负责砖、砌筑砂的搬运，与砌筑有关合格工人，安排施工。

2.材料搬运搬运砂、砖等砌体原材料应设专人组织，分工合作，便捷、高效。

3.墙体砌筑根据设计图纸和要求，进行砌筑，标准合格，墙体保持垂直，平整度符合规范要求。

4.缝隙处理墙体砌筑完后，进行缝隙处理，确保墙体周边和缝隙畅通无阻。

5.一次验收各阶段的砌筑结束后，进行一次验收，对合格的进行标记，并进行下一步工作。

三、砌体验收1.墙体平整度使用水平仪对砌体墙体进行检查，确保平整度符合规范要求。

2.强度验收使用金属锤对砌体墙体进行敲击，检查其表面是否有空鼓，是否牢固。

3.缝隙检查检查砌体墙体的缝隙是否匀称、平整，无色差。

4.防渗验收检查砌体墙体是否有渗水现象，确定砌筑是否密实。

通过以上专项方案的制定和实施，可以保证二次结构砌体工程的质量和进度，避免施工中出现质量问题和安全事故。

二次结构砌体施工方案

二次结构砌体施工方案

二次结构砌体施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN二次结构砌体施工方案一、工程概况非承重内隔墙、外围护墙全部采用加气混凝土砌块砌筑，填充墙的厚度有250mm、200mm等规格，其中250mm厚填充墙为外围护墙，200mm厚填充墙为内隔墙。

填充墙依据图集砌筑，砌筑砂浆为M5水泥砂浆，砌块强度等级为，密度≤600kg/m3，砌体底部及顶部斜砌使用的烧结页岩砖强度等级为MU10，砌体结构中圈梁、构造柱、配筋带、抱框柱混凝土强度等级为C20。

二、施工部署1. 质量目标本工程质量目标为合格。

二次结构工程的质量目标为：各分项工程合格率100%。

2. 施工顺序根据现场实际情况，二次结构整体施工先后顺序为：从上向下，首先是五层砌筑，之后是四至一层砌筑。

二次结构砌筑前先做样板墙及样板间，经建设、监理、施工单位三方验收合格后方可进行全面施工。

3．施工准备工作任务划分4．劳动力配置劳动力均衡需求量如下：5．机械配置6．材料进场及存放A. 所有材料按计划进场，材料股负责及时供应。

材料进场后由工长、技术员、质检员同时验收，合格后方可使用，有复试要求的经试验合格后方可使用于工程中。

B. 水泥、砂、石、轻集料砌块等材料按现场平面布置图堆放。

7．施工现场平面布置二次结构施工时应根据现场重新按照装修施工需要进行布置，但尽量利用现有的水、电、消防等设施及现场硬化路面。

在主楼西侧中间位置设置一部物料提升架。

三、施工准备1．技术准备工作A. 专业技术人员熟悉图纸，对于图纸有问题的地方及时与设计联系解决。

B. 编制主要材料及机具的需用计划，物资设备部门按计划分批按时组织进场。

C. 专业技术人员编制分项工程技术交底，并及时向工长及施工人员进行图纸及分项工程技术交底。

E. 外管部门做好劳动力计划，并组织评审及选择工作。

2．施工准备工作A. 现场临时用电由甲方提供的变压器接入的现场总配电箱位于现场北侧，本工程采用TN~S三项五线制供电系统，各施工楼层设流动箱，以满足装修用电。
