北京市西城区2019-2020学年高二物理上学期期末考试试题(含解析)

  • 格式：doc
  • 大小：721.52 KB
  • 文档页数：15

北京市西城区2019-2020学年高二物理上学期期末考试试题（含解析） 一、选择题（16个小题，每小题3分，共48分。在每小题给出的四个选项中，只有一个选项是符合题意的。） 1.在下列物理量中，属于矢量的是 A. 电场强度 B. 电势差 C. 电势能 D. 电动势 【答案】A 【解析】 【详解】A．电场强度有大小和方向，是矢量，选项A正确； B．电势差有大小无方向，是标量，选项B错误； C．电势能有大小无方向，是标量，选项C错误； D．电动势有大小无方向，是标量，选项D错误； 故选A. 2.真空中有两个静止的点电荷q1、q2 ，若保持它们之间的距离不变，而把它们的电荷量都变为原来的2倍，则两电荷间的静电力将变为原来的 （ ） A. 2倍 B. 4倍 C. 8倍 D. 16倍 【答案】B 【解析】 【详解】由库仑定律可得： 变化前

122

qqFkr；

而变化后， 122

44kqqFFr

A．2倍，与结论不相符，选项A错误； B．4倍，与结论相符，选项B正确； C．8倍，与结论不相符，选项C错误； D．16倍，与结论不相符，选项D错误； 3.图为描述某静电场的电场线，a、b、c是同一条电场线上的三个点，其电场强度大小分别为Ea、Eb、Ec，关于Ea、Eb、Ec的比较，下列说法正确的是（ ） A. abcEEE B. abcEEE C. abcEEE D. abcEEE 【答案】B 【解析】 【详解】电场线越密集则场强越大，a点最稀疏，c点最密集，可知abcEEE； A．abcEEE，与结论不相符，选项A错误； B．abcEEE，与结论相符，选项B正确； C．abcEEE，与结论不相符，选项C错误； D．abcEEE，与结论不相符，选项D错误； 4.下列现象中，属于静电利用的是 ( ) A. 在很高的建筑物顶端装上避雷针 B. 在高大的烟囱中安装静电除尘器 C. 油罐车后面装一根拖在地上的铁链条 D. 存放易燃品的仓库的工人穿上导电橡胶做的防电靴 【答案】B 【解析】 【详解】A．当打雷的时候，由于静电的感应，在高大的建筑物顶端积累了很多的静电，容易导致雷击事故，所以在高大的建筑物顶端安装避雷针可以把雷电引入地下，保护建筑物的安全，属于防止静电危害．故A错误； B．在高大的烟囱中安装静电除尘器，利用静电除去废气中的粉尘，这是对于静电的应用，故B正确． C．油罐车在运动的过程中，由于里面的油再晃动，也会摩擦产生静电，后面拖一条的铁链就可以以及时的把产生的静电导走，属于防止静电危害．故C错误； D．利用导电橡胶做防电靴及时的把产生的静电导走，防止工人在走动中产生静电，导致事故．属于防止静电危害．故D错误． 5.一个固定电容器在充电过程中，两个极板间的电压U随电容器所带电荷量Q的变化而变化．下图中正确反映U和Q关系的图像是

A. B.

C. D. 【答案】A 【解析】 【分析】 明确电容器的电容由本身的性质决定，与Q和U无关，根据Q=CU，知U与Q成正比． 【详解】根据QCU，可知QUC，由于电容器不变，因此电压U和电量Q成正比，故A正确BCD错误． 【点睛】解决本题的关键掌握电容的定义式为QCU，知道C与Q和U无关，根据Q=CU，知Q与U成正比，同时根据电容器的决定式理解电容器电容大小与那些因素有关 6.在一段导体两端加上电压，已知在10s内通过此导体横截面的电荷量是4C，则通过这段导体的电流是 （ ） A. 40A B. 2.5A C. 0.4A D. 14A 【答案】C 【解析】 【详解】在10s内通过此导体横截面的电荷量是4C，则通过这段导体的电流为： 40.4A10qCIts＝＝

A．40A，与结论不相符，选项A错误； B．2.5A，与结论不相符，选项B错误； C．04A，与结论相符，选项C正确； D．14A，与结论不相符，选项D错误； 7.“电子伏特（ev）”属于下列哪一个物理量的单位 A. 能量 B. 电压 C. 电流 D. 电荷量 【答案】A 【解析】 “电子伏特（ev）”属于能量的单位，故选A. 8.用电流表和电压表测量电阻的电路如图所示，其中xR为待测电阻．电表内阻对测量结果的影响不能忽略，下列说法中正确的是( )

A. 电流表的示数小于通过Rx的电流 B. 电流表的示数大于通过Rx的电流 C. 电压表的示数小于Rx两端的电压 D. 电压表的示数大于Rx两端的电压 【答案】B 【解析】 【分析】 电压表测量的是与其并联电路的电压值，电流表测量的是与之串联电路的电流值，据此分析问题同； 【详解】A、由电路图可知，实验采用电流表外接法，电流表所测电流等于通过电阻的电流与通过电压表的电流之和，电流表的示数大于通过xR的电流，故A错误，B正确； C、由电路图可知，电压表与待测电阻并联，测量待测电阻两端电压，电压表的示数等于x

R

两端的电压，故CD错误． 9.电位器是一种可变电阻器，其内部结构如图所示。如果把电位器与灯泡和电源串联起来，转动滑动触头可以改变灯泡的亮度。下列说法正确的是 A. 将A、B接入电路，滑动触头顺时针转动，灯泡变亮 B. 将A、C接入电路，滑动触头顺时针转动，灯泡变亮 C. 将A、C接入电路，滑动触头顺时针转动，灯泡变暗 D. 将B、C接入电路，滑动触头顺时针转动，灯泡变亮 【答案】D 【解析】 【详解】A．将A、B接入电路，滑动触头顺时针转动，电阻变大，则电流减小，灯泡变暗，选项A错误； BC．将A、C接入电路，滑动触头顺时针转动，电阻不变，则电流不变，灯泡亮度不变，选项BC错误； D．将B、C接入电路，滑动触头顺时针转动，电阻减小，电流变大，则灯泡变亮，选项D正确； 故选D. 10. 如图，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是（ ）

A. 外电路的总电阻逐渐变大，电灯两端的电压逐渐变小 B. 外电路的总电阻逐渐变大，电灯两端的电压不变 C. 外电路的总电阻逐渐变小，电灯两端的电压不变 D. 外电路的总电阻逐渐变小，电灯两端的电压逐渐变小 【答案】D 【解析】 由并联电路总电阻小于任意支路电阻可知，并联的路段越多电阻越小，总电阻越小，电流增大，内电阻分压增大，路端电压减小，D对； 11.某同学对四个电阻各进行了一次测量，把每个电阻两端的电压和通过它的电流在U-I坐标系中描点，得到了如图所示的a、b、c、d四个点，其中电阻值最大的是 A. a点对应的电阻 B. b点对应的电阻 C. c点对应的电阻 D. d点对应的电阻 【答案】A 【解析】 【详解】根据R=U/I可知，某点与原点连线的斜率越大，则电阻越大，由图像可知a点与原点连线的斜率最大，电阻最大； A．a点对应的电阻，与结论相符，选项A正确； B．b点对应的电阻，与结论不相符，选项B错误； C．c点对应的电阻，与结论不相符，选项C错误； D．d点对应的电阻，与结论不相符，选项D错误； 故选A. 12.下列各图中标出了匀强磁场中通电直导线受安培力的方向，正确的是( )

A. B.

C. D. 【答案】B 【解析】 【详解】根据左手定值可知，A图中的安培力应该垂直磁感线垂直于电流的方向指向左上方．故A错误；B图中磁场的方向向下，电流的方向向里，所以安培力的方向向左．故B正确；C图中磁场的方向向左，电流方向向上，所以安培力的方向向里．故C错误；D图中电流的方向与磁场的方向平行，不受安培力；故D错误．故选B. 【点睛】本题考查安培定则和左手定则综合应用能力，对于两个定则要注意应用条件的不同：安培定则判断电流与磁场方向的两者关系；左手定则判断通电导线在磁场所受安培力方向与磁场方向、电流方向三者的关系． 13.面积是0.50m2的导线环，处于磁感强度为2.0×10-2T的匀强磁场中，环面与磁场垂直，穿过导线环的磁通量等于（ ） A. 2.5×10-2Wb B. 1.5×10-2Wb C. 1.0×10-2Wb D. 4.0×10-2Wb 【答案】C 【解析】 【详解】在匀强磁场中，当线圈与磁场垂直时，穿过线圈的磁通量： 222.0100.51.010BSWbWb，故选项C正确，选项ABD错误．

【点睛】本题关键记住磁通量的计算公式Φ=BS，在匀强磁场中，当线圈与磁场垂直时，穿过线圈的磁通量Φ=BS，当线圈与磁场成θ角时，磁通量BSsin． 14.在气候干燥的秋冬季节，人们常常会碰到这些现象：晚上脱衣时，常会听到噼啪的声响；早上起来梳头时，头发常会“飘”起来。这就是发生在我们日常生活中的静电现象。有一次，小明的手指靠近金属门把手时，突然有一种被电击的感觉。这是因为运动摩擦使身体带电，当手指靠近门把手时，二者之间形成的放电现象。若放电前，小明的手指带负电。有关金属门把手的两端被感应带电的情况，下列图中标示正确的是

A.

B. C.

合集下载

2019-2020学年北京市通州区高二下学期期中物理试卷(含答案解析)

2019-2020学年北京市通州区高二下学期期中物理试卷(含答案解析)

2019-2020学年北京市通州区高二下学期期中物理试卷一、单选题（本大题共13小题，共39.0分）1.下列各组物理量中，都是矢量的是A. 位移、时间、速度B. 速度、质量、加速度C. 加速度、速度的变化、速度D. 路程、时间、位移2.在国际单位制中，下列单位不属于基本单位的是()A. 牛顿B. 米C. 千克D. 秒3.远距离输电时，为了减少输电线上的电能损失，应()A. 提高输送电压，减小输送电流B. 提高输送电压，增大输送电流C. 减小输送电压，增大输送电流D. 减小输送电压，减小输送电流4.2009年10月12日，在广州举行的2009年乒乓球女子世界杯决赛中，刘诗雯以4比3战胜队友郭跃，获得冠军．如图所示，刘诗雯挥拍将质量为m的乒乓球击出．如果乒乓球被拍子击打前、后瞬间速度的大小分别为v1、v2，v1与v2方向相反，且v2>v1，作用时间为t.重力影响可忽略，则此过程中球拍对乒乓球的平均作用力()A. 大小为m v2+v1，方向与v1方向相同tB. 大小为m v2−v1，方向与v1方向相同tC. 大小为m v2+v1，方向与v2方向相同tD. 大小为m v2−v1，方向与v2方向相同t5.如图，在一光滑的水平面上，有质量相同的三个小球A、B、C，其中B、C静止，中间连有一轻弹簧，弹簧处于自由伸长状态，现小球A以速度v与小球B正碰并粘在一起，碰撞时间极短，则在此碰撞过程中()A. A、B的速度变为v，C的速度仍为03B. A、B、C的速度均为v3C. A、B的速度变为v，C的速度仍为02D. A、B、C的速度均为v26.如图甲所示，开关S接通后又迅速断开，电流计指针由中央向右偏后再回到中央，当把一个线圈和这个电流计按如图乙所示串联起来后，将一个条形磁铁插入或拔出线圈时，线圈中会产生感应电流。

经观察发现，电流计指针由中央位置向左偏，这说明()A. 图乙中的感应电流是从电流计的“+”接线柱流入的B. 图乙中线圈内感应电流产生的磁场方向向上C. 如果磁铁的下端是N极，则磁铁正在远离线圈D. 如果磁铁的下端是S极，则磁铁正在远离线圈7.如图所示，可以将电压降低供给电灯的变压器是A. B.C. D.8.如图所示，有一矩形线圈面积为S，匝数为N，内阻为r，绕OO′轴以角速度ω做匀速转动，当它从如图所示位置转过90°的过程中，下列说法中正确的是()A. 从图示位置开始计时，感应电动势随时间变化的规律为e=NBSωsinωtB. 线圈中电流的有效值为I=NBSω(R+r)C. 通过电阻的电荷量为Q=NBS(R+r)D. 在电阻R上产生的热功率为p=N2B2S2ω2(R+r)9.在如图3所示的电路中，两个完全相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R.闭合开关S待电路稳定后，调整R的滑片使L1和L2亮度一样，此时通过两个灯泡的电流均为I.在之后的t0时刻断开S，则在如图4所示的图象中，能正确反映t0前后的一小段时间内通过L1的电流i1和通过L2的电流i2随时间t变化关系的是()A. B. C. D.10.如图所示，两个四分之三圆弧轨道固定在水平地面上，半径R相同，A轨道由金属凹槽制成，B轨道由金属圆管制成，均可视为光滑轨道．在两轨道右侧的正上方分别将金属小球A和B由静止释放，小球距离地面的高度分别用ℎA和ℎB表示，则下列说法正确的是()A. 若ℎA=ℎB≥2R，则两小球都能沿轨道运动到轨道的最高点B. 若ℎA=ℎB=3R2，由于机械能守恒，两个小球沿轨道上升的最大高度均为3R2C. 适当调整ℎA和ℎB，均可使两小球从轨道最高点飞出后，恰好落在轨道右端口处D. 若使小球沿轨道运动并且从最高点飞出，A小球的最小高度为5R2，B小球在ℎB>2R的任何高度均可11.在如图所示的电路中，已知电源的电动势E=6.0V，内电阻r=1.5Ω，电阻R=3.5Ω.闭合开关S后，电路中的电流等于()A. 0.67AB. 0.75AC. 1.0AD. 1.2A12.如图，弹簧测力计下挂有一单匝正方形线框，线框边长为L，质量M，线框上边水平且处于垂直纸面向内的匀强磁场中，线框通有如图方向电流，且线框处于静止状态，若此时弹簧测力计示数大小为F，已知该线框单位长度自由电子个数为n，重力加速度g，则电子定向移动对应的洛仑兹力大小为()A. F−MgB. Mg−FC. F−Mg4nLD. Mg−FnL13.如图甲所示的电路中，理想变压器原、副线圈匝数比为5︰1，原线圈输入如图乙所示的电压，副线圈接火灾报警系统(报警器未画出)，电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻(其阻值随温度的升高而减小)，下列说法中正确的是()A. 电压表的示数为44VB. R处出现火警时，电压表示数增大C. R处出现火警时，电流表示数减小D. R处出现火警时，电阻R0消耗的电功率增大二、实验题（本大题共1小题，共15.0分）14.某同学用图1所示装置通过半径相同的A、B两球的碰撞来验证动量守恒定律，图1中PQ是斜槽，QR为水平槽，实验时先使A球从球斜槽上某一固定位置G由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹，重复上次操作10次，得到10个落点痕迹，再把B球放在水平槽上靠近槽末端的地方，让A球仍从位置G由静止开始滚下，和B球碰撞后，A、B球分别在记录纸上留下各自的落点痕迹，重复这种操作10次，图1中O点是水平槽末端R在记录纸上的垂直投影点，B球落点痕迹和图2所示，其中米尺水平放置，且平行于C、R、O所在的平面，米尺的零点与O点对齐．(1)碰撞后B球的水平射程应取为______ cm(2)在以下选项中，哪些是本次实验必须进行的测量？答：______ (填选项号)．(A)水平槽上未放B球时，测量A球落点位置到O点的距离(B)A球与B球碰撞后，测量A球落点位置到O点的距离(C)测量A球或B球的直径(D)测量A球和B球的质量(或两球质量之比)(E)测量G点相对于水平槽面的高度．三、计算题（本大题共5小题，共46.0分）15.一质量为M的木块放在光滑的水平面上，一质量m的子弹以初速度v0水平飞来打进木块并留在其中，设相互作用力为f.求：(1)子弹、木块相对静止时的速度v(2)子弹在木块内运动的时间t(3)系统损失的机械能16.如图所示，用某一直流电动机来提升重物，重物的质量m=100kg。

商洛市高二物理上学期期末考试教学质量检测试题含解析

商洛市高二物理上学期期末考试教学质量检测试题含解析

C．由数学知识可知Ep－x图象切线 斜率等于
由图象可知，0~x1段图象斜率减小，即电场力减小，则粒子做变加速运动，故C错误；
D．x1~x2这一段是平行于x轴的直线，则粒子的电势能不变，所以电场力不做功，故D正确.
故选ABD.
第II卷（非选择题 共52分）
二、非选择题：本题共5小题，共52分。把答案填在答题卡中的横线上或按题目要求作答。解答题应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能给分。有数值计算的题，答案中必须明确写出数值和单位。
③调节滑动变阻器，测得5组电压表和电流表的数据，作出 图线如图丙所示，由此可求得此电阻阻值R=_________ （结果保留三位有效数字），如果考虑系统误差，此电阻的测量值_________(填“大于”“小于”或“等于”)真实值。
【答案】 (1）。 ×1 （2）. 19 （3）。 （4）. 右端 (5）. 19。5 （6). 小于
C．根据表格看出，该充电宝充电时的输入电压为5V,故C错误；
D．充电宝的电能能给电池电荷量为零、容量为3000mAh的手机充电的次数
故D正确。
故选D。
9.下列说法正确的是（ ）
A。 地磁的南极就是地理的南极
B。 奥斯特发现了电流的磁效应
C。 小磁针静止时N极所指的方向规定为该点的磁感应强度的方向
D. 磁感线和电场线一样,都是真实存在的
1。下列有关库仑定律和库仑力的说法，正确的是（ ）
A。 同种电荷相互排斥,且电荷间距离越大,库仑力越小
B. 电荷在某处不受库仑力的作用，该处也有电场
C. 若两点电荷a、b的电荷量 ，则a对b的库仑力大于b对a的库仑力
D. 真空中两个电荷量不变的点电荷之间距离增大到原来的2倍，它们之间的库仑力则变为原来的
2019-2020学年北京师大附中高二(下)期中物理试卷(含答案解析)

2019-2020学年北京师大附中高二(下)期中物理试卷(含答案解析)

2019-2020学年北京师大附中高二(下)期中物理试卷一、单选题（本大题共17小题，共67.0分）1.如图所示，A、B为大小、形状均相同且内壁光滑、但用不同材料制成的圆管，竖直固定在相同高度。

两个相同的磁性小球，同时从A、B管上端的管口无初速度释放，穿过A管比穿过B管的小球先落到地面。

下面对于两管的描述中可能正确的是()A. A管是用铜制成的，B管是塑料用成的B. A管是用铝制成的，B管是用胶木制成的C. A管是用胶木制成的，B管是用塑料制成的D. A管是用胶木制成的，B管是用铝制成的2.矩形金属线圈共10匝，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的交流电动势e随时间t变化的情况，如图所示．下列说法中正确的是()A. 此交流电的频率为0.2HzB. 此交流电动势的有效值为1VC. t=0.1s时，线圈平面与磁场方向平行WbD. 线圈在转动过程中穿过线圈的最大磁通量为1100π3.如图所示，弹簧振子正在BC之间作简谐运动，当振子位于O点时弹簧为原长．在振子从C运动到O的过程中()A. 动能不断增大，加速度不断增大B. 弹性势能不断增大，加速度不断增大C. 动能不断增大，加速度不断减小D. 弹性势能不断增大，加速度不断减小4.电磁波与机械波相比较有()A. 电磁波传播不需要介质，机械波传播也不需要介质B. 电磁波在任何介质中的传播速率都相同，机械波在同一介质中的传播速率相同C. 电磁波与机械波都不能产生干涉现象D. 电磁波与机械波都能产生衍射现象5.明代学者方以智在《阳燧倒影》中记载：“凡宝石面凸，则光成一条，有数棱则必有一面五色”，表明白光通过多棱晶体折射会发生色散现象．如图所示，一束复色光通过三棱镜后分解成两束单色光a、b，下列说法正确的是()A. 若增大入射角i，则b光先消失B. 在该三棱镜中a光波长小于b光C. a光能发生偏振现象，b光不能发生D. 若a、b光分别照射同一光电管都能发生光电效应，则a光的遏止电压低6.如图为产生正弦交变电流的原理示意图．金属线框abcd在匀强磁场中绕垂直磁场的水平对称轴OO′以角速度ω逆时针匀速转动，磁感应强度为B.已知金属框匝数为n，ab边长为l1，bc边长为l2.对于图中所示的金属框所处位置，下列有关说法正确的是()A. 金属框所处位置为中性面Bl22ωB. ab边产生的感应电动势为14C. 金属框中的电流流向时abcdaD. 当金属框转过90°时，通过金属框的磁通量为nBl1l227.心电图仪是将心肌收缩产生的脉动转化为电压脉冲的仪器，其部分电路简化如图所示．交流电源U0与电阻R串联接在理想变压器的初级线圈上．定值电阻R0接在次级线圈上．电阻R受心肌收缩的影响，阻值可以变化；R0是扩音器的阻值，为定值．如果交流电源的电压有效值为22V，R0=1100Ω，当R的阻值等于11Ω时，扩音器功率最大．则下列说法正确的是()A. 理想变压器初级线圈与次级线圈的匝数之比为1：5B. 当R的阻值等于11Ω时，电阻R两端电压为11VC. 交流电源的输出功率为11WD. 通过扩音器的电流为0.01A8.劲度系数为20N/cm的弹簧振子，它的振动图象如图所示，在图中A点对应的时刻，下列说法错误的是()A. 振子所受的弹力大小为5N，方向指向x轴的负方向B. 振子的速度方向指向x轴的正方向C. 在0～4s内振子作了1.75次全振动D. 在0～4s内振子通过的路程为4cm9.一弹簧振子做简谐运动，其位移x与时间t的关系曲线如图所示，由图可知()A. 质点的振幅为10cmB. 质点的振动频率是4HzC. t=2s时刻速度最大，方向沿x轴的正方向D. t=3s时，质点加速度为正向最大10.如图所示是一列简谐横波在t=0时刻的波形图，已知这列波沿x轴正方向传播，周期为T，P是x=0.5m处的一个质点，则()A. t=0时刻，P点速度沿+y方向B. t=0时刻，P点速度沿+x方向C. t=T时刻，P点在波谷位置4D. t=T时刻，P点在波峰位置411.2008年1月下旬以来，我国南方遭遇50年未遇的雨雪冰冻灾害．新华网长沙1月26日电，马路上的冰层坚硬如铁、光滑如玻璃，高压电线覆冰后有成人大腿般粗，为清除高压输电线上的冰凌，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U，电流为I，热损耗功率为△P；除冰时，输电线上的热损耗功率需变为9△P，则除冰时(认为输电功率和输电线电阻不变)()A. 输电电流为I9B. 输电电流为9I C. 输电电压为3U D. 输电电压为U312.法拉第圆盘发电机的示意图如图所示。

2019-2020学年人教版高二物理(选修3-1)期末备考专题10 实验：测定电源电动势及内阻(解析版)

2019-2020学年人教版高二物理(选修3-1)期末备考专题10 实验：测定电源电动势及内阻(解析版)

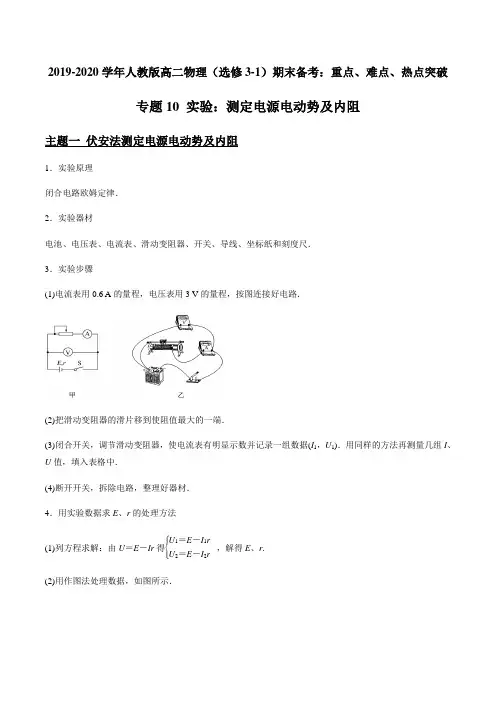

2019-2020学年人教版高二物理（选修3-1）期末备考：重点、难点、热点突破专题10 实验：测定电源电动势及内阻主题一 伏安法测定电源电动势及内阻1．实验原理 闭合电路欧姆定律． 2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺． 3．实验步骤(1)电流表用0.6 A 的量程，电压表用3 V 的量程，按图连接好电路．(2)把滑动变阻器的滑片移到使阻值最大的一端．(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I 1，U 1)．用同样的方法再测量几组I 、U 值，填入表格中．(4)断开开关，拆除电路，整理好器材． 4．用实验数据求E 、r 的处理方法(1)列方程求解：由U ＝E －Ir 得⎩⎪⎨⎪⎧U 1＝E －I 1rU 2＝E －I 2r，解得E 、r .(2)用作图法处理数据，如图所示．①图线与纵轴交点为E ； ②图线与横轴交点为I 短＝Er ；③图线的斜率表示r ＝|ΔUΔI |.5．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池． (2)电流不要过大，应小于0.5 A ，读数要快．(3)要测出不少于6组的(I ，U )数据，变化范围要大些．(4)若U －I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r ＝|ΔUΔI |确定．6．误差来源(1)偶然误差：用图象法求E 和r 时作图不准确． (2)系统误差：电压表分流．(3)本实验中测量结果是：E 测<E 真，r 测<r 真.【例1】在用电流表和电压表测电池的电动势和内电阻的实验中，所用电流表和电压表的内阻分别为0.1 Ω和1 kΩ，如图为实验原理图及所需器材图．(1)在图中用笔画线代替导线将器件按原理图连接成实验电路． (2)一位同学记录的6组数据见下表： I (A)0.120.200.310.320.500.57U (V) 1.37 1.32 1.24 1.18 1.10 1.05试根据这些数据在图中画出U －I 图象，根据图象读出电池的电动势E ＝______ V ，求出电池内阻r ＝______ Ω.【答案】 (1)见解析图甲 (2)见解析图乙 1.46(1.45～1.47) 0.71(0.69～0.73) 【解析】 (1)按照实验原理图将实物图连接起来，如图甲所示．(2)根据U 、I 数据，在U －I 坐标系中找点描迹，如图乙所示，然后连线并将直线延长，交U 轴于U 1＝1.46 V ,此即为电源电动势;由闭合电路欧姆定律得r ＝IU ∆∆＝1.37－1.050.57－0.12 Ω≈0.71 Ω. 【例2】在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路。
