实验2.2 LED数码显示

2）、参考程序描述
按下启动按钮后，由八组LED发光二极管模拟的八段数码管开始显示：先是一段段显示，显
示次序是A、B、C、D、E、F、G、H,随后显示数字及字符，显示次序是0、1、2、3、4、
5、6、7、8、9、A、b、C、d、E、F，断开启动按钮程序停止运行。
三、实验面板图：
四、实验步骤
1、输入输出接线
输入
SD
I0.0
输出
A
B
C
D
E
F
G
H
Q0.0
Q0.1
Q0.2
Q0.3
Q0.4
Q0.5
Q0.6
Q0.7
2、打开察实验现象。
五、梯形图参考程序
六.实验结果及总结
结果：按下启动按钮后，由八组LED发光二极管模拟的八段数码管开始显示：
先是一段段显示，显示次序是A、B、C、D、E、F、G、H,随后显示数

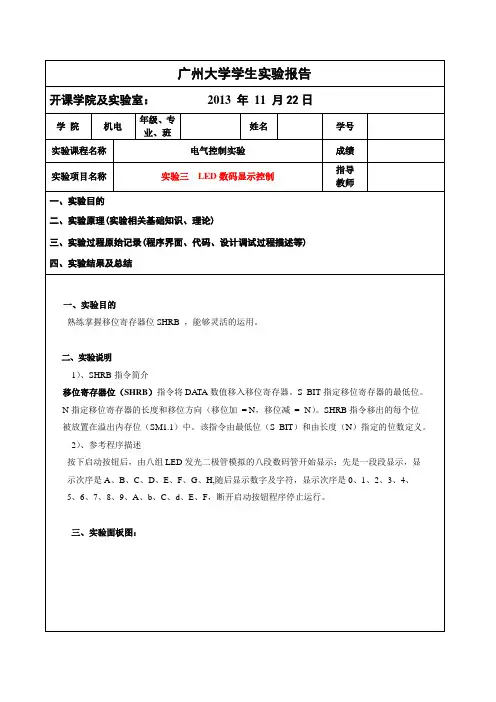

广州大学学生实验报告
开课学院及实验室：2013年11月22日
学院
机电
年级、专业、班
姓名
学号
实验课程名称
电气控制实验
成绩
实验项目名称
实验三LED数码显示控制
指导
教师
一、实验目的
二、实验原理(实验相关基础知识、理论)
三、实验过程原始记录(程序界面、代码、设计调试过程描述等)
四、实验结果及总结
一、实验目的
字及字符，显示次序是0、1、2、3、4、5、6、7、8、9、A、b、C、d、
E、F，断开启动按钮程序停止运行。
总结：通过这次实验，我们学会了PLC的编程方法和程序调试方法并练
习使用移位寄存器位SHRB，能够灵活的运用。PLC的编程方法和程序调

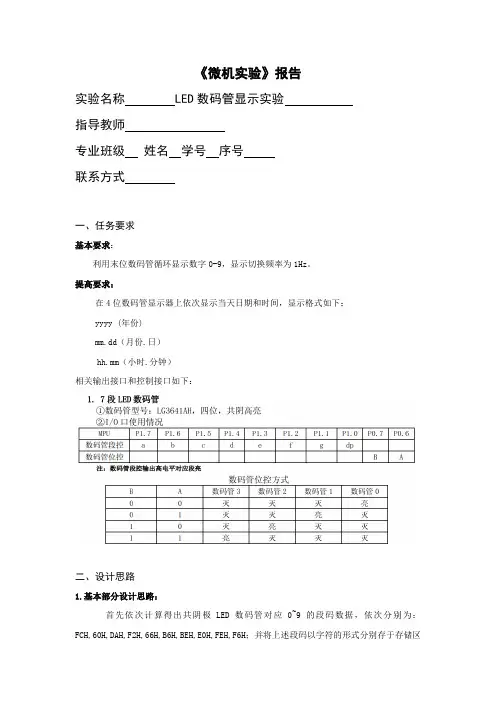

《微机实验》报告实验名称 LED数码管显示实验指导教师专业班级姓名学号序号联系方式一、任务要求基本要求：利用末位数码管循环显示数字0-9，显示切换频率为1Hz。

提高要求：在4位数码管显示器上依次显示当天日期和时间，显示格式如下：yyyy (年份)mm.dd（月份.日）hh.mm（小时.分钟）相关输出接口和控制接口如下：二、设计思路1.基本部分设计思路：首先依次计算得出共阴极LED数码管对应0~9的段码数据，依次分别为：FCH,60H,DAH,F2H,66H,B6H,BEH,E0H,FEH,F6H；并将上述段码以字符的形式分别存于存储区域的50H~59H。

以备取用。

然后以1HZ的频率分别将上述段码分别依次循环输出至P1端口，每次输出时均使P0.7和P0.6均为低电平，即选择末位数码管显示相应数据：使用计数器T0，并选择定时方式1，即16位定时器，由初始化代码可知指令周期为16us，计算可得计数器初值为0BDCH时（即TH0为0BH,TL0为DCH），计时时间即为1s。

每次计时1s时，使用查表指令MOVC A,@A+DPTR从段码存储区域依次取出段码数据，并输出给P1端口，同时选择末位数码管进行显示。

每次查表输出持续1s后，对存储地址R0进行加一操作，然后循环查表取下一个相应段码数据。

直到R0=59H时，最后一个段码已取出并输出，重新赋值R0←50H，然后从第一个段码开始查表取出数据，再依次查表取出段码数据并选择末位数码管输出，如此无限循环下去。

2.提高部分设计思路:首先依次计算得出共阴极LED数码管对应“2012”“11.07”“23.45”的段码数据，且由于每次输出时从末位开始刷新，需要按“2→1→0→2”“7→0→1.→1”“5→4→3.→2”的顺序输出给P1端口，其段码数据分别为：DAH，60H，FCH，DAH，E0H，FCH，61H，60H，B6H，66H，F3H，DAH；并将上述段码以字符的形式分别存于存储区域的50H~5BH。

51单片机实验报告二名称：LED动态扫描显示目的：掌握数码LED的动态扫描显示原理；学习延时子程序的编写和使用。

原理：为了节省输出端口数，数码LED显示一般采用动态扫描的方法，将所有数码LED的共阴极接在一个位型输出口上，将所有数码管的相同段接在一起作为字型口，软件控制每个数码LED轮流显示，任一时刻只一个数码亮，但扫描速度足够快时，视觉效果是8个数码LED同时亮。

电路图：流程图：汇编程序：ORG 0000HAJMP MAINORG 0080HMAIN:CLR P2.0 ;选中第一个数码管MOV P0, #3FH ;显示0LCALL DELAY ;调用延时MOV P0, #0FFH ;关显示SETB P2.0CLR P2.1 ;选中第二个数码管MOV P0, #06H ;显示1LCALL DELAYMOV P0, #0FFHSETB P2.1CLR P2.2 ;选中第三个数码管MOV P0, #5BH ;显示2LCALL DELAYMOV P0, #0FFHSETB P2.2CLR P2.3 ;选中第四个数码管MOV P0, #4FH ;显示3LCALL DELAYMOV P0, #0FFHSETB P2.3CLR P2.4 ;选中第五个数码管MOV P0, #66H ;显示4LCALL DELAYMOV P0, #0FFHSETB P2.4CLR P2.5 ;选中第六个数码管MOV P0, #6DH ;显示5LCALL DELAYMOV P0, #0FFHSETB P2.5CLR P2.6 ;选中第七个数码管MOV P0, #7DH ; 显示6LCALL DELAYMOV P0, #0FFHSETB P2.6CLR P2.7 ;选中第八个数码管MOV P0, #07H ; 显示7LCALL DELAYSETB P2.7MOV P0, #0FFHAJMP MAIN ;重新开始DELAY: ;延时子程序MOV R7 ,#2D1: MOV R6, #25D2: DJNZ R6, D2DJNZ R7, D1RETEND现象及结论：8只数码管循环滚动显示单个数字0—7。

2、数码管使用的电流与电压计算
电流：静态时，推荐使用10-15mA；动态时，16/1动态扫描时，平均电流为4-5mA，峰值电流50-60mA。
电压：查引脚排布图，看一下每段的芯片数量是多少？当红色时，使用1.9V乘以每段的芯片串联的个数；当绿色时，使用2.1V乘以每段的芯片串联的个数。
四、数码管显示实验
P0.7
P0.6
P0.5
P0.4
P0.3
P0.2
P0.1
P0.0
P0(16进制)
全灭
1
1
1
1
1
1
1
1
FF
显示0
1
1
0
0
0
0
0
0
C0H
显示1
11Βιβλιοθήκη 1110
0
1
F9H
显示2
1
0
1
0
0
1
0
0
A4H
显示3
1
0
1
1
0
0
0
0
B0H
显示4
1
0
0
1
1
0
0
1
99H
显示5
1
0
0
1
0
0
1
0
92H
显示6
1
0
0
0
0
0
1
0
82H
利用3-8译码器来选择需要显示(亮)哪个数码管，利用P0口来负责显示什么数字或符号
1、让Y0所对应的数码管显示“0”—“9”，间隔1秒
2、让Y0所对应的数码管显示“0”，Y1显示“1”，Y2显示“2”…………以此类推最后Y7显示“7”，间隔1秒
