实验2 数码管显示及其编程练习

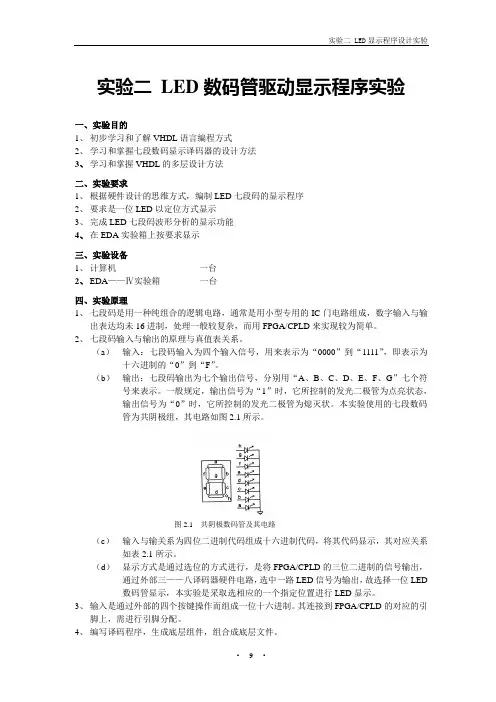

实验二LED数码管驱动显示程序实验一、实验目的1、初步学习和了解VHDL语言编程方式2、学习和掌握七段数码显示译码器的设计方法3、学习和掌握VHDL的多层设计方法二、实验要求1、根据硬件设计的思维方式，编制LED七段码的显示程序2、要求是一位LED以定位方式显示3、完成LED七段码波形分析的显示功能4、在EDA实验箱上按要求显示三、实验设备1、计算机一台2、EDA——Ⅳ实验箱一台四、实验原理1、七段码是用一种纯组合的逻辑电路，通常是用小型专用的IC门电路组成，数字输入与输出表达均未16进制，处理一般较复杂，而用FPGA/CPLD来实现较为简单。

2、七段码输入与输出的原理与真值表关系。

（a）输入：七段码输入为四个输入信号，用来表示为“0000”到“1111”，即表示为十六进制的“0”到“F”。

（b）输出：七段码输出为七个输出信号，分别用“A、B、C、D、E、F、G”七个符号来表示。

一般规定，输出信号为“1”时，它所控制的发光二极管为点亮状态，输出信号为“0”时，它所控制的发光二极管为熄灭状。

本实验使用的七段数码管为共阴极组，其电路如图2.1所示。

图2.1 共阴极数码管及其电路（c）输入与输关系为四位二进制代码组成十六进制代码，将其代码显示，其对应关系如表2.1所示。

（d）显示方式是通过选位的方式进行，是将FPGA/CPLD的三位二进制的信号输出，通过外部三——八译码器硬件电路，选中一路LED信号为输出，故选择一位LED数码管显示，本实验是采取选相应的一个指定位置进行LED显示。

3、输入是通过外部的四个按键操作而组成一位十六进制。

其连接到FPGA/CPLD的对应的引脚上，需进行引脚分配。

4、编写译码程序，生成底层组件，组合成底层文件。

表2－1 七段字符显示真值表五、实验步骤1、 在D 盘建立自己的文件目录，D: \ EX \ Z04** \ you*\ex*；2、 在Max+Pluse Ⅱ的界面下，自己的文件目录下，建立项目文件 File \ Project \ 文件名A ；3、 在自己的文件目录下，建立文本文件 File \ New \ 文件名B.vhd ；4、 保存此文件并划归到项目文件内， File \ Project \ Set Project current File ，其中文本文件名B 必须和实体名一致；5、 输入程序，保存文件“文件名B.vhd ”，File \ Save As “文件名B.vhd ”(注意后缀，如保存默认文件名时，其后缀通常为“*.tdf ”文件，必须删除后缀为“*.tdf ”文件名；6、 单击编译器快捷方式按钮，对文本文件进行编译，观察是否有原则错误；7、 如有修改则修改程序中错误，若无错误则可做以下工作； 8、 建立底层器件的封装，File \ Create Default Symbol ；9、 建立图形文件，File \ New \ 文件名C.gdf 并化归到项目内。

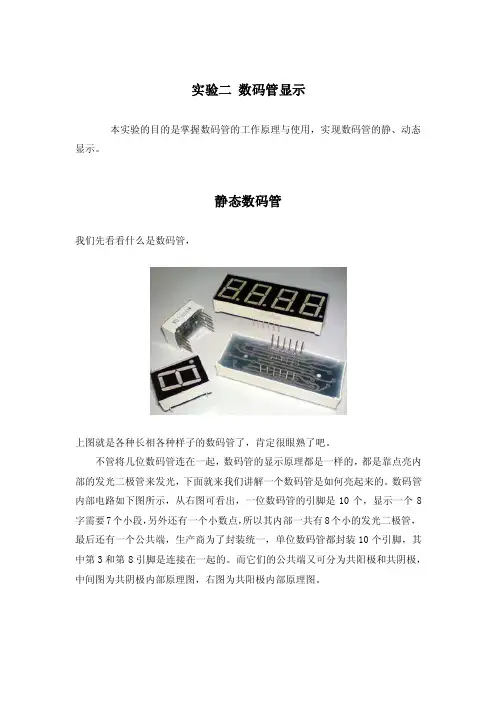

实验二数码管显示本实验的目的是掌握数码管的工作原理与使用，实现数码管的静、动态显示。

静态数码管我们先看看什么是数码管，上图就是各种长相各种样子的数码管了，肯定很眼熟了吧。

不管将几位数码管连在一起，数码管的显示原理都是一样的，都是靠点亮内部的发光二极管来发光，下面就来我们讲解一个数码管是如何亮起来的。

数码管内部电路如下图所示，从右图可看出，一位数码管的引脚是10个，显示一个8字需要7个小段，另外还有一个小数点，所以其内部一共有8个小的发光二极管，最后还有一个公共端，生产商为了封装统一，单位数码管都封装10个引脚，其中第3和第8引脚是连接在一起的。

而它们的公共端又可分为共阳极和共阴极，中间图为共阴极内部原理图，右图为共阳极内部原理图。

上图展出了常用的两种数码管的引脚排列和内部结构。

总所周知，点亮发光二极管就是要给予它足够大的正向压降。

所以点亮数码管其实也就是给它内部相应的发光二极管正向压降。

如上图左（一共a、b、c、d、e、f、g、DP 八段），如果要显示“1”则要点亮b、c 两段LED；显示“A”则点亮a、b、c、e、f、g 这六段LED；我们还知道，既然LED 加载的是正向压降，它的两端电压必然会有高低之分：如果八段LED 电压高的一端为公共端，我们称之为共阳极数码管（如上图中）；如果八段LED 电压低的一段为公共端，则称之为共阴极数码管（上图右）。

所以，要点亮共阳极数码管，则要在公共端给予高于非公共端的电平；反之点亮共阴极数码管，则要在非公共端给予较高电平。

对共阴极数码来说，其8个发光二极管的阴极在数码管内部全部连接在一起，所以称“共阴”，而它们的阳极是独立的，通常在设计电路时一般把阴极接地。

当我们给数码管的任意一个阳极加一个高电平时，对应的这个发光二极管就点亮了。

如果想要显示出一个8字，并且把右下角的小数点也点亮的话，可以给8个阳极全部送高电平，如果想让它显示出一个0字，那么我们可以除了给第“g, dp”这两位送低电平外，其余引脚全部都送高电平，这样它就显示出0字了。

一、实训目的本次实训旨在通过实践操作，使学生掌握数码管的基本原理、驱动方式以及如何利用单片机控制数码管显示数值。

通过实训，学生能够加深对数码管应用电路的理解，提高动手能力和实际编程能力。

二、实训器材1. 51单片机开发板2. 数码管（共阴极或共阳极）3. 电阻、电容等电子元件4. 连接线5. 编程器6. 电源7. 示波器（可选）三、实训原理数码管是一种由发光二极管（LED）组成的显示器件，常用于显示数字、字母或其他符号。

根据LED的连接方式，数码管可分为共阴极和共阳极两种类型。

1. 共阴极数码管：所有LED的阴极连接在一起，公共端为正极。

2. 共阳极数码管：所有LED的阳极连接在一起，公共端为负极。

数码管的显示原理是通过控制LED的点亮和熄灭来显示不同的字符。

每个数码管由7个LED组成，分别对应数码管的7个笔画（A、B、C、D、E、F、G），通过控制这7个LED的点亮和熄灭，可以显示0-9的数字以及部分字母。

四、实训步骤1. 搭建电路：根据实训要求，搭建数码管显示电路。

电路连接包括单片机的P0口或P2口与数码管的段选线连接，单片机的某个引脚与数码管的位选线连接，以及数码管的公共端与电源连接。

2. 编写程序：使用C语言编写程序，通过单片机控制数码管的显示。

程序主要包括以下内容：- 初始化单片机P0口或P2口为输出模式，用于控制数码管的段选线。

- 初始化单片机控制位选线的引脚为输出模式。

- 编写延时函数，用于实现数码管的动态显示效果。

- 编写显示函数，用于控制数码管显示特定的数字或字母。

3. 编译程序：使用Keil uVision等编程软件编译程序，生成可执行的HEX文件。

4. 烧录程序：将编译好的HEX文件烧录到单片机中。

5. 测试电路：给单片机供电，观察数码管是否能够按照预期显示数值。

五、实训结果与分析1. 显示单个数字：程序成功控制数码管显示单个数字，如0、1、2等。

2. 显示多位数字：程序能够控制数码管依次显示多位数字，如123、456等。

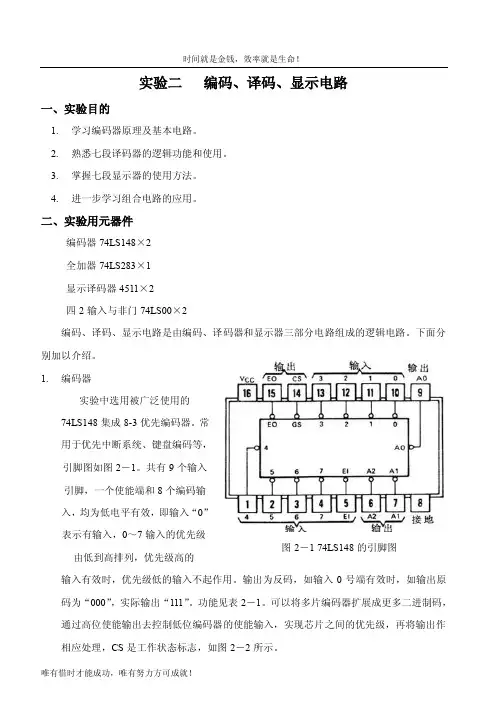

实验二 编码、译码、显示电路一、实验目的1. 学习编码器原理及基本电路。

2. 熟悉七段译码器的逻辑功能和使用。

3. 掌握七段显示器的使用方法。

4. 进一步学习组合电路的应用。

二、实验用元器件编码器74LS148×2 全加器74LS283×1 显示译码器4511×2 四2输入与非门74LS00×2编码、译码、显示电路是由编码、译码器和显示器三部分电路组成的逻辑电路。

下面分别加以介绍。

1. 编码器实验中选用被广泛使用的74LS148集成8-3优先编码器。

常用于优先中断系统、键盘编码等，引脚图如图2－1。

共有9个输入引脚，一个使能端和8个编码输入，均为低电平有效，即输入“0”表示有输入，0～7输入的优先级由低到高排列，优先级高的输入有效时，优先级低的输入不起作用。

输出为反码，如输入0号端有效时，如输出原码为“000”，实际输出“111”。

功能见表2－1。

可以将多片编码器扩展成更多二进制码，通过高位使能输出去控制低位编码器的使能输入，实现芯片之间的优先级，再将输出作相应处理，CS 是工作状态标志，如图2－2所示。

图2－1 74LS148的引脚图表2－1 74LS148优先编码器的功能表图2－2 优先编码器的扩展2.全加器实验中建议使用74LS283全加器，它将A0A1A2A3和B0B1B2B3相加，和由S0S1S2S3输出，C－1为进位输入，Co为进位输出。

引脚图见图2－3。

图 2－3 74LS283全加器引脚图 图2－4 4511译码器 3. 译码器这里所说的译码器是将二进制码译成十进制数字符的器件。

实验中选用的CD4511是一个BCD 码七段译码器，并兼有驱动功能，内部没有限流电阻，与数码管相连接时，需要在每段输出接上限流电阻，引脚排列见图2－4。

表2—2是CD4511功能表，CD4511只能对0～9的数字译码，超出范围将无显示。

表3－2 CD4511功能表4. LED 数码显示器数码显示器采用八段发光二极管显示器，它可直接显示出译码器输出的十进制数。

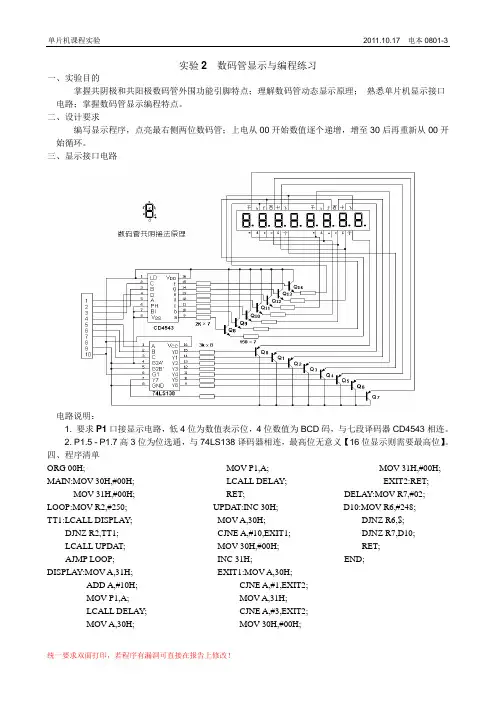

单片机课程实验 2011.10.17 电本0801-3统一要求双面打印，若程序有漏洞可直接在报告上修改！ 实验2 数码管显示与编程练习一、实验目的掌握共阴极和共阳极数码管外围功能引脚特点；理解数码管动态显示原理； 熟悉单片机显示接口 电路；掌握数码管显示编程特点。

二、设计要求编写显示程序，点亮最右侧两位数码管；上电从00开始数值逐个递增，增至30后再重新从00开始循环。

三、显示接口电路电路说明：1. 要求P1口接显示电路，低4位为数值表示位，4位数值为BCD 码，与七段译码器CD4543相连。

2. P1.5 - P1.7高3位为位选通，与74LS138译码器相连，最高位无意义【16位显示则需要最高位】。

四、程序清单ORG 00H; MAIN:MOV 30H,#00H; MOV 31H,#00H; LOOP:MOV R2,#250; TT1:LCALL DISPLAY; DJNZ R2,TT1; LCALL UPDAT; AJMP LOOP; DISPLAY:MOV A,31H; ADD A,#10H; MOV P1,A; LCALL DELAY; MOV A,30H; MOV P1,A; LCALL DELAY; RET; UPDA T:INC 30H; MOV A,30H; CJNE A,#10,EXIT1; MOV 30H,#00H; INC 31H; EXIT1:MOV A,30H;CJNE A,#1,EXIT2;MOV A,31H;CJNE A,#3,EXIT2;MOV 30H,#00H;MOV 31H,#00H; EXIT2:RET; DELAY:MOV R7,#02; D10:MOV R6,#248; DJNZ R6,$;DJNZ R7,D10;RET;END;。

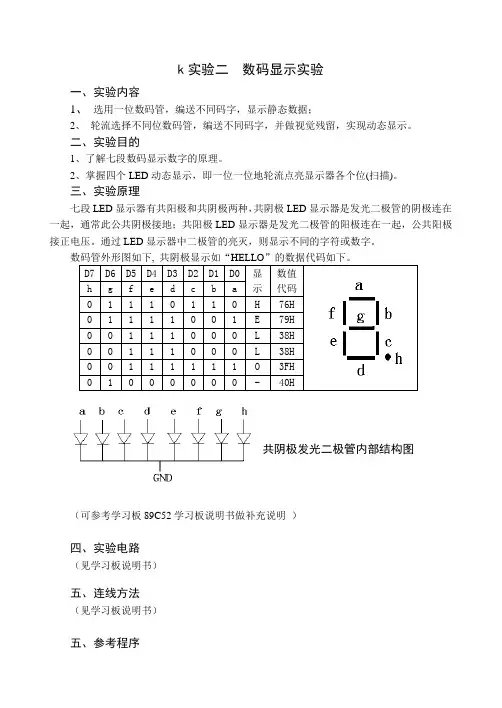

k实验二数码显示实验一、实验内容1、选用一位数码管，编送不同码字，显示静态数据；2、轮流选择不同位数码管，编送不同码字，并做视觉残留，实现动态显示。

二、实验目的1、了解七段数码显示数字的原理。

2、掌握四个LED动态显示，即一位一位地轮流点亮显示器各个位(扫描)。

三、实验原理七段LED显示器有共阳极和共阴极两种，共阴极LED显示器是发光二极管的阴极连在一起，通常此公共阴极接地；共阳极LED显示器是发光二极管的阳极连在一起，公共阳极接正电压。

通过LED显示器中二极管的亮灭，则显示不同的字符或数字。

共阴极发光二极管内部结构图（可参考学习板89C52学习板说明书做补充说明）四、实验电路（见学习板说明书）五、连线方法（见学习板说明书）五、参考程序程序一，/*************************************************************** 功能:数码管静态显示，数码管1循环显示0-F作者:txl时间:2009-04版本:V1.0***************************************************************/ #include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit wei1=P2^0; //第一位数码管位选uchar num;uchar code table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E};//共阳数码管码表void delay(uint z);void main(){while(1){for(num=0;num<16;num++){wei1=0;P0=table[num];delay(1000);}}}void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}程序二、/*************************************************************** 功能:实现4位数码管显示"2009"这四个数字作者:txl时间:2009-04版本:V1.0***************************************************************/ #include "reg52.h"#define uchar unsigned charsbit wei1=P2^0;sbit wei2=P2^1;sbit wei3=P2^2;sbit wei4=P2^3;uchar code table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E};//共阳数码管码表//函数声明void led_display(unsigned char *temp );void Delay_xuS(unsigned int x);/*-------------------------------------------------主程序-------------------------------------------------*/void main(){uchar temp[4]={2,0,0,9};while(1){led_display(temp);}}/*------------------------------------------------- 功能100uS延时子程序-------------------------------------------------*/void Delay_xuS(unsigned int x){unsigned int i,j;for( i =0;i < x;i++ ){for( j =0;j<50;j++ );}}/*------------------------------------------------- 功能:数码管显示子程序-------------------------------------------------*/void led_display(unsigned char *temp ) {wei1=0; //点亮第一个数码管P0 = table[temp[0]];Delay_xuS(5);wei1=1;wei2=0; //点亮第二个数码管P0 = table[temp[1]];Delay_xuS(5);wei2=1;wei3=0; //点亮第三个数码管P0 = table[temp[2]];Delay_xuS(5);wei3=1;wei4=0; //点亮第四个数码管P0 = table[temp[3]];Delay_xuS(5);wei4=1;}程序三、显示字母ABCD#include <AT89X52.H> //包含头文件#define shuma P0 //定义数码管数据位sbit LED_0=P2^0; //定义4个控制脚sbit LED_1=P2^1;sbit LED_2=P2^2;sbit LED_3=P2^3;void delay(unsigned int x); //声明延时函数void display(unsigned char d1,unsigned char d2,unsigned char d3,unsigned chard4);//声明显示函数/*=====0-9=====A-G=====*/unsigned char a[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//共阳极数码管的段码0 1 2 3 4 5 6 7 8 9 A B C D E Fvoid main() //主函数开始{while(1){display(10,11,12,13); //在循环中调用显示函数}}void delay(unsigned int x) //延时函数，有效效果为数码管不闪烁{unsigned int i;for(i=0;i<x;i++);}void display(unsigned char d1,unsigned char d2,unsigned char d3,unsigned char d4) {shuma=a[d1]; //选中第一位，发送第一位段码LED_0=0; //第一位显示delay(100); //延时显示LED_0=1; //第一位关显示shuma=a[d2]; //选中第二位，发送第二位段码，以下原理同上LED_1=0;delay(100);LED_1=1;shuma=a[d3]; //选中第三位，发送第三位段码，以下原理同上LED_2=0;delay(100);LED_2=1;shuma=a[d4]; //选中第四位，发送第四位段码，以下原理同上LED_3=0;delay(100);LED_3=1;}五、体会讨论。

实验一基础实验（数码管显示）一、实验内容使用MCS-51汇编语言编写程序，完成如下功能：1. 使用三个数码管显示十进制数值（001~999，可任意设置）；2. 每隔1秒，该数值自动减一，直到归零;3. 归零后的下一秒，显示一个新的十进制数值（001~999，可任意设置）；4. 每隔1秒，新数值继续自动减一，直到再次归零；5. 重新执行步骤1，循环往复。

6. 当开关S1按下时，暂停计数；S1松开时，恢复计数。

二、数码管显示原理如图所示，三段式数码管由三片74HC164级联控制三个数码管的显示，其中使用单片机P4.5作为模拟串口数据，使用P4.4模拟串口时钟，CLR端接高电平。

使用上一个74HC164的Q7作为下一个74HC164的输入端。

要想输出一个字形码，就需要从高位到低位依次向移位寄存器输出8个比特。

移位寄存器的数据线和时钟线分别接到单片机的P4.5和P4.4管脚，可以使用MCS-51里面的位操作指令进行输出。

连续输出3个字形，24个bit之后，欲显示的字形将稳定地显示在数码管上，程序可以转而执行其他工作。

三、实验流程图1.主程序流程图开始初始化定义计数器R6,R5,R4定义码表TAB 0-9根据R6偏移从TAB取数送到算术寄存器A中调用SHOW子程序根据R5偏移从TAB取数送入算术寄存器A中调用SHOW子程序根据R4偏移从TAB取数送入算术寄存器A中调用SHOW子程序调用延时子程序S1按下？是循环延时否R6减一即个位减一R6为-1？是R5减一即十位减一重新初始化R6否R5为-1？否是R4减一即百位减一重新初始化R5R4为-1？重新初始化R4否2.显示子程序SHOW 流程图3.延时子程序DELAY 流程图子程序SHOW 开始R0初始化计数时钟置0右移AC 标志位送入DATA时钟置1，上跳R0=0？是RET否子程序DELAY 开始RI 初始化为80R3减一R3为0？是R2减一R2为0？是R1减一是R1为0？否R2初始化为200R3初始化为250否否是四、程序源代码 0000H2.LJMP START 0050H4.START:5.P4 EQU 0C0H6.P4SW EQU 0BBH7.CLK EQU P4.48.DAT EQU P4.59.SW EQU P3.610.MOV P4SW, #70H11.LP:12. MOV R6, #913. MOV R5, #914. MOV R4, #915.LOOP:16. MOV DPTR, #TAB17. MOV A,R618. MOV DPTR,#TAB19. MOVC A,@A+DPTR20. LCALL SHOW21.22. MOV A,R523. MOV DPTR,#TAB24. MOVC A,@A+DPTR25. LCALL SHOW26.27. MOV A,R428. MOV DPTR,#TAB29. MOVC A,@A+DPTR30. LCALL SHOW31. LCALL DELAY32.33.PAUSE:34. NOP35. JNB SW,PAUSE36. DEC R637. CJNE R6,#-1,LOOP38.39. DEC R540. MOV R6,#941. CJNE R5,#-1,LOOP42. DEC R443. MOV R5,#944. CJNE R4,#-1,LOOP45. MOV R4,#946. LJMP LOOP47.48.SHOW:49. MOV R0,#850.SLP:51. CLR CLK52. RLC A53. MOV DAT,C54. SETB CLK55. DJNZ R0,SLP56. RET57.58.DELAY:59. MOV R1,#8060.SD:61. MOV R2,#20062.SD1:63. MOV R3,#25064.SD2:65. DJNZ R3,SD266. DJNZ R2,SD167. DJNZ R1,SD68.RET69.70.TAB:71. DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H72.73.74.END75.TAB:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H五、思考题1.MCS51中有哪些可存取的单元，存取方式如何？它们之间的区别和联系有哪些？答：MCS51单片机中，包含程序存储器ROM、数据存储器RAM和特殊功能寄存器（SFRs），其中数据存储器还包含内部RAM,内部扩展RAM和片外RAM。

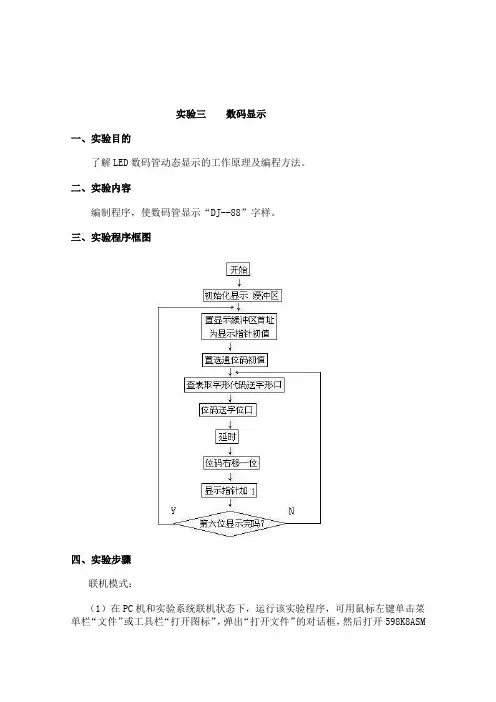

实验三数码显示一、实验目的了解LED数码管动态显示的工作原理及编程方法。

二、实验内容编制程序，使数码管显示“DJ--88”字样。

三、实验程序框图四、实验步骤联机模式：（1）在PC机和实验系统联机状态下，运行该实验程序，可用鼠标左键单击菜单栏“文件”或工具栏“打开图标”，弹出“打开文件”的对话框，然后打开598K8ASM文件夹，点击S6.ASM文件，单击“确定”即可装入源文件，再单击工具栏中编译装载，即可完成源文件自动编译、装载目标代码功能，再单击“调试”中“连续运行”或工具图标运行，即开始运行程序。

（2）数码管显示“DJ--88”字样。

脱机模式：1、在P.态下，按SCAL键，输入2DF0，按EXEC键。

2、数码管显示“DJ--88”字样。

五、实验程序清单CODE SEGMENT ;S6.ASM display "DJ--88"ASSUME CS:CODEORG 2DF0HSTART: JMP START0PA EQU 0FF20H ;字位口PB EQU 0FF21H ;字形口PC EQU 0FF22H ;键入口BUF DB ?,?,?,?,?,?data1:db0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h,88h,83h,0c6h,0a1hdb 86h,8eh,0ffh,0ch,89h,0deh,0c7h,8ch,0f3h,0bfh,8FH,0F0H START0: CALL BUF1CON1: CALL DISPJMP CON1DISP: MOV AL,0FFH ;00HMOV DX,PAOUT DX,ALMOV CL,0DFH ;显示子程序 ,5msMOV BX,OFFSET BUFDIS1: MOV AL,[BX]MOV AH,00HPUSH BXMOV BX,OFFSET DATA1ADD BX,AXMOV AL,[BX]POP BXMOV DX,PBOUT DX,ALMOV AL,CLMOV DX,PAOUT DX,ALPUSH CXDIS2: MOV CX,00A0HLOOP $POP CXCMP CL,0FEH ;01HJZ LX1MOV AL,0FFH ;00HMOV DX,PAOUT DX,ALINC BXROR CL,1 ;SHR CL,1JMP DIS1LX1: MOV AL,0FFHMOV DX,PBOUT DX,ALRETBUF1: MOV BUF,0DHMOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,08HMOV BUF+5,08HRETCODE ENDSEND START。

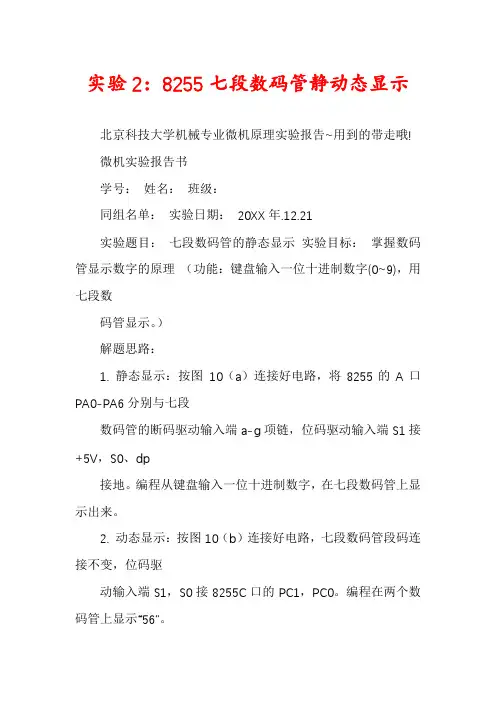

实验2：8255七段数码管静动态显示北京科技大学机械专业微机原理实验报告~用到的带走哦!微机实验报告书学号：姓名：班级：同组名单：实验日期：20XX年.12.21实验题目：七段数码管的静态显示实验目标：掌握数码管显示数字的原理（功能：键盘输入一位十进制数字(0~9)，用七段数码管显示。

）解题思路：1. 静态显示：按图10（a）连接好电路，将8255的A口PA0-PA6分别与七段数码管的断码驱动输入端a-g项链，位码驱动输入端S1接+5V，S0、dp接地。

编程从键盘输入一位十进制数字，在七段数码管上显示出来。

2. 动态显示：按图10（b）连接好电路，七段数码管段码连接不变，位码驱动输入端S1，S0接8255C口的PC1，PC0。

编程在两个数码管上显示“56”。

程序框图：静态显示见图11（a），动态显示见图11（b）。

北京科技大学机械专业微机原理实验报告~用到的带走哦!关键问题分析（静态显示）：1、按键判断和程序结束判断按键来说，由于程序中必须输入数字，所以没有必要对是否按键进行判断，只需要判断按键是否在0-9之间即可。

用以下程序即可：cmp al,'0' jl exit ; jl,条件转移指令，即在小于时转移cmp al,'9' jg exit ;jg, 条件转移指令，即在大于时转移程序中还要用到“cmp”即比较指令，用来比较输入数与0、9的大小关系。

程序结束：如若输入的数字小于0或者大于9，必须直接跳出程序，即结束指令必须单独占用一个程序段，这样，程序顺序执行完毕也可以顺利返回DOS。

2、七段码显示。

北京科技大学机械专业微机原理实验报告~用到的带走哦!实验指导书中给出了七段码的字型代码。

这样一来，七段码的显示只需要用换码指令“XLAT”便可以轻松实现。

前提是必须将七段码字型编成数码表以字符串的形式写进程序中。

3、数字键ASCII码与数值间的转换。

因为0的ASCII码为30H，所以数字键ASCII码与数值间的转换时只需减去30H即可，可用下列语句实现：sub al,30h程序清单：静态显示：data segmentioportio8255aio8255b equ 0c800h-0280h equ ioport+288h equ ioport+28bhled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fhmesg1 db 0dh,0ah,'Input a num (0--9h):',0dh,0ah,'$'data endscode segmentassume cs:code,ds:data mov ds,ax mov dx,io8255b ;使8255的A口为输出方式mov al,80h ;***-*****B，控制字PA以方式0输出out dx,al mov ah,09h int 21h mov ah,01 ;从键盘接收字符int 21h cmp al,'0' ;是否小于0 jl exit ;如若小于0，则跳转到exit 退出程序cmp al,'9' ;是否大于9 jg exit ; 如若大于9，则跳转到exit退出程序sub al,30h ;将所得字符的ASCII码减30H，数字键ascii码同数值转换mov bx,offset led ;bx为数码表的起始地址xlat ;求出相应的段码mov dx,io8255a ;从8255的A口输出out dx,al jmp zby ;转zby start: mov ax,data zby: mov dx,offset mesg1 ;显示提示信息exit: mov ah,4ch ;返回DOS北京科技大学机械专业微机原理实验报告~用到的带走哦!int 21hcode endsend start动态显示:data segmentioportio8255aio8255bio8255c equ 0c800h-0280h equ ioport+28ah equ ioport+28bh equ ioport+288hled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh ;段码buffer1 db 5,6 ;存放要显示的个位和十位bz dw ? ;位码data endscode segmentassume cs:code,ds:data mov ds,ax mov dx,io8255b ;将8255设为A口输出mov al,80h ;***-*****B，控制字PA以方式0输出out dx,al mov di,offset buffer1 ;设di为显示缓冲区start: movax,dataloop2: mov bh,02zby: mov byte ptr bz,bhpush di dec di add di, bz mov bl,[di] ;bl为要显示的数pop dimov al,0mov dx,io8255aout dx,almov bh,0 mov si,offset led ;置led数码表偏移地址为SI add si,bx ;求出对应的led数码mov al,byte ptr [si] mov dx,io8255c ;自8255A的口输出out dx,al mov al,byte ptr bz ;使相应的数码管亮mov dx,io8255a out dx,al mov cx,3000delay: loop delay ;延时北京科技大学机械专业微机原理实验报告~用到的带走哦!mov bh,byte ptr bz shr bh,1 jnz zby mov dx,0ffh mov ah,06 int 21h je loop2 ;有键按下则退出mov dx,io8255a mov al,0 ;关掉数码管显示out dx,al mov ah,4ch ;返回int 21h end start code ends运行结果：静态显示：在键盘上输入一个0-9的任意数字，会显示在数码管上。
