单片机实验——数码管显示

单片机数码管实验报告单片机数码管实验报告引言：单片机作为一种重要的嵌入式系统，被广泛应用于各个领域。

在本次实验中，我们将探索单片机与数码管的结合，通过编程控制数码管的显示，实现不同的功能。

本文将详细介绍实验的背景、目的、方法和结果，并对实验过程中遇到的问题进行讨论和总结。

一、实验背景数码管是一种常见的输出设备，用于显示数字和字母等信息。

而单片机则是一种集成了微处理器、存储器和输入输出接口等功能的芯片，具有高度集成、灵活性强的特点。

将单片机与数码管结合起来，可以实现对数字的显示和控制，为实际应用提供了很大的便利。

二、实验目的本次实验的目的是通过编程控制单片机，实现对数码管的显示和控制。

具体包括以下几个方面：1. 学习单片机的基本原理和编程方法；2. 掌握数码管的工作原理和接口电路；3. 理解数码管的编码方式和显示原理；4. 实现基本的数码管显示功能，如显示数字、字母、符号等；5. 探索数码管的扩展应用，如时钟、计时器等。

三、实验方法1. 实验器材准备：本次实验所需的器材包括单片机开发板、数码管、连接线等。

2. 实验步骤：（1）搭建实验电路：将数码管与单片机开发板连接，并根据实验要求进行接线。

（2）编写程序：使用C语言编写程序，通过单片机的GPIO口控制数码管的显示。

（3）下载程序：将编写好的程序下载到单片机开发板上。

（4）实验验证：通过观察数码管的显示情况，验证程序的正确性。

四、实验结果经过实验验证，我们成功实现了对数码管的显示和控制。

通过编写不同的程序，我们可以实现以下几种功能：1. 显示数字：通过控制数码管的不同段点亮，可以显示0-9的数字。

2. 显示字母：通过控制数码管的不同段点亮，可以显示A-Z的字母。

3. 显示符号：通过控制数码管的不同段点亮，可以显示一些常见的符号，如"+"、"-"、"*"等。

4. 显示动画：通过快速切换数码管的显示内容，可以实现简单的动画效果，如闪烁、滚动等。

单片机数码管显示实验总结单片机数码管显示实验总结一、实验目的本次实验旨在通过单片机控制数码管显示，掌握数码管的工作原理、编程控制方法以及单片机与数码管的接口技术。

通过实验，提高自己的动手能力和编程技能，为今后的学习和实际工作打下坚实的基础。

二、实验原理数码管是一种常用的电子显示器件，它由多个LED组成，通过控制各个LED的亮灭来显示不同的数字或字符。

本次实验采用的是共阴极数码管，它由8个LED组成，通过单片机控制每个LED的亮灭状态来显示不同的数字或字符。

三、实验步骤1.硬件准备（1）选择合适的单片机开发板，如Arduino、STM32等。

（2）购买数码管及相应的驱动电路。

（3）准备杜邦线、电阻、电容等电子元件。

2.硬件连接（1）将数码管与单片机开发板连接起来。

（2）根据数码管驱动电路的要求，连接电源、地线和控制信号线。

（3）连接电源后，打开开发板电源，观察数码管的显示效果。

3.编程控制（1）在开发板上编写程序，控制数码管显示不同的数字或字符。

（2）使用相应的编译器将程序编译成可执行文件，上传到开发板上。

（3）观察数码管的显示效果，调试程序，使其达到预期效果。

4.测试与评估（1）在不同情况下测试数码管的显示效果，如按键输入、传感器数据等。

（2）对程序进行优化和改进，提高程序的效率和稳定性。

（3）总结实验过程中的问题和解决方法，为今后的学习和实际工作提供参考。

四、实验结果及分析1.实验结果在实验过程中，我们成功地实现了对数码管的编程控制，使其能够根据不同的输入显示不同的数字或字符。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

经过调试和改进，我们解决了这些问题，使数码管的显示效果更加理想。

2.结果分析通过本次实验，我们深入了解了数码管的工作原理和编程控制方法，掌握了单片机与数码管的接口技术。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

这些问题的出现可能与硬件连接、编程控制等方面有关。

数码管的显示的实验报告数码管的显示的实验报告引言：数码管是一种常见的数字显示装置，广泛应用于各种电子设备中。

本实验旨在通过实际操作，了解数码管的原理和工作方式，并通过一系列实验验证其显示效果和功能。

实验一：数码管的基本原理数码管是由多个发光二极管（LED）组成的，每个发光二极管代表一个数字或符号。

通过对不同的发光二极管进行点亮或熄灭，可以显示出不同的数字或符号。

本实验使用的是共阳数码管，即共阳极连接在一起，而阴极分别连接到控制芯片的输出引脚。

实验二：数码管的驱动电路为了控制数码管的显示，需要使用驱动电路。

常见的驱动电路有共阴极驱动和共阳极驱动两种。

本实验使用的是共阳极驱动电路。

驱动电路由控制芯片、电阻和电容组成。

控制芯片通过控制输出引脚的高低电平来控制数码管的点亮和熄灭。

实验三：数码管的显示效果通过控制芯片的输出引脚，可以实现数码管的显示效果。

本实验使用的是四位数码管，可以显示0-9的数字。

通过改变控制芯片输出引脚的电平，可以控制数码管显示不同的数字。

实验中通过编写程序，使数码管显示从0到9的数字循环显示，并通过按键控制数字的增加和减少。

实验四：数码管的多位显示除了显示单个数字外，数码管还可以实现多位显示。

通过控制不同位数的数码管，可以显示更多的数字或符号。

本实验使用的是四位数码管，可以同时显示四个数字。

通过编写程序，可以实现四位数码管的多位显示，例如显示当前时间、温度等信息。

实验五：数码管的亮度调节数码管的亮度可以通过改变驱动电路中的电阻值来实现。

本实验通过改变电阻值，调节数码管的亮度。

实验中通过编写程序，通过按键控制数码管的亮度增加和减少，从而实现亮度的调节。

结论：通过本次实验，我们深入了解了数码管的原理和工作方式。

数码管可以通过驱动电路的控制，实现数字和符号的显示。

同时，数码管还可以实现多位显示和亮度调节。

数码管作为一种常见的数字显示装置，具有广泛的应用前景，可以应用于各种电子设备中。

通过进一步的研究和实践，我们可以更好地利用数码管的功能，满足不同应用场景的需求。

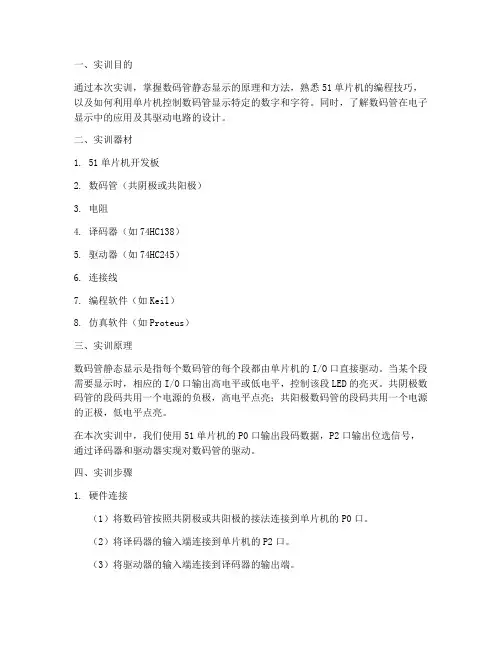

一、实训目的通过本次实训，掌握数码管静态显示的原理和方法，熟悉51单片机的编程技巧，以及如何利用单片机控制数码管显示特定的数字和字符。

同时，了解数码管在电子显示中的应用及其驱动电路的设计。

二、实训器材1. 51单片机开发板2. 数码管（共阴极或共阳极）3. 电阻4. 译码器（如74HC138）5. 驱动器（如74HC245）6. 连接线7. 编程软件（如Keil）8. 仿真软件（如Proteus）三、实训原理数码管静态显示是指每个数码管的每个段都由单片机的I/O口直接驱动。

当某个段需要显示时，相应的I/O口输出高电平或低电平，控制该段LED的亮灭。

共阴极数码管的段码共用一个电源的负极，高电平点亮；共阳极数码管的段码共用一个电源的正极，低电平点亮。

在本次实训中，我们使用51单片机的P0口输出段码数据，P2口输出位选信号，通过译码器和驱动器实现对数码管的驱动。

四、实训步骤1. 硬件连接（1）将数码管按照共阴极或共阳极的接法连接到单片机的P0口。

（2）将译码器的输入端连接到单片机的P2口。

（3）将驱动器的输入端连接到译码器的输出端。

（4）将驱动器的输出端连接到数码管的位选端。

2. 软件编写（1）定义数码管的字形码数组，存储0~9数字的字形码。

（2）编写主函数，通过循环遍历字形码数组，控制数码管显示相应的数字。

（3）编写延时函数，实现数字显示的间隔。

3. 仿真测试（1）使用Proteus软件搭建仿真电路。

（2）编写Keil软件中的程序，并编译生成HEX文件。

（3）将HEX文件下载到51单片机中。

（4）运行仿真程序，观察数码管显示的数字是否正确。

五、实训结果经过实训，我们成功实现了数码管静态显示功能。

数码管能够按照程序设置的方式，依次循环显示0~9十个数字。

六、实训心得1. 通过本次实训，我们了解了数码管静态显示的原理和实现方法，掌握了51单片机的编程技巧。

2. 在实训过程中，我们学会了如何使用译码器和驱动器扩展单片机的I/O口功能。

一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。

二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。

实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。

三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。

四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。

2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。

（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。

（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。

（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。

3. 编译程序：将编写的程序编译成机器码。

4. 烧录程序：将编译后的程序烧录到单片机中。

5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。

6. 运行实验：打开电源，观察数码管的显示效果。

五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。

2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。

（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。

（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。

六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。

2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。

数码管动态显示实验报告1.实验目的：本实验旨在通过使用单片机控制数码管的动态显示，了解数码管的原理和使用方法，加深对单片机控制的理解。

2.实验原理：数码管是由许多发光二极管（LED）组成的，每个数码管有7个发光二极管组成7段，再加上一个小数点（或8段数码管），通过控制每个发光二极管的亮灭状态，可以显示出数字、字母等字符。

本实验使用的是共阴极数码管，在通常情况下，数码管引脚为低电平时亮灯，为高电平时灭灯。

3.实验器材：-STC89C52单片机-共阴极数码管-电阻-面包板及连接线-电源4.实验步骤：步骤1：连接电路将数码管的7个引脚分别连接到单片机的7个I/O引脚上，并通过电阻限流。

连接电路后，确认连接无误。

步骤2：编写程序使用C语言编写程序，实现数码管的动态显示。

可以使用延时函数和位操作函数控制数码管的亮灭，通过改变每个数码管引脚的高低电平状态，实现显示不同的数字、字母。

步骤4：实验观察与分析观察数码管的显示效果，通过改变程序中的参数，可以实现不同的显示效果。

5.实验结果与分析：经过实验，我们成功实现了数码管的动态显示。

通过编写程序，我们可以实现数码管显示数字、字母等不同的字符。

调整程序中的参数，可以实现不同的动态显示效果，如流水灯、闪烁等。

数码管的动态显示是通过改变每个数码管引脚的高低电平实现的，通过快速改变引脚电平状态的时间间隔，创建了肉眼无法察觉的视觉效果，从而实现了动态显示。

此外，通过实验我们还了解到了单片机控制数码管的原理和方法，加深了对单片机控制的理解。

6.实验总结：通过本实验，我们了解到了数码管的动态显示原理和方法，并通过编写程序，成功实现了数码管的动态显示。

同时，我们还巩固了单片机控制的知识，提高了自己的动手能力和问题解决能力。

在今后的学习和工作中，我们将进一步掌握数码管的使用方法，并能够将其应用于更加复杂的应用场景中，实现更多有趣的功能。

一、实训目的本次实训旨在通过实践操作，使学生掌握数码管的基本原理、驱动方式以及如何利用单片机控制数码管显示数值。

通过实训，学生能够加深对数码管应用电路的理解，提高动手能力和实际编程能力。

二、实训器材1. 51单片机开发板2. 数码管（共阴极或共阳极）3. 电阻、电容等电子元件4. 连接线5. 编程器6. 电源7. 示波器（可选）三、实训原理数码管是一种由发光二极管（LED）组成的显示器件，常用于显示数字、字母或其他符号。

根据LED的连接方式，数码管可分为共阴极和共阳极两种类型。

1. 共阴极数码管：所有LED的阴极连接在一起，公共端为正极。

2. 共阳极数码管：所有LED的阳极连接在一起，公共端为负极。

数码管的显示原理是通过控制LED的点亮和熄灭来显示不同的字符。

每个数码管由7个LED组成，分别对应数码管的7个笔画（A、B、C、D、E、F、G），通过控制这7个LED的点亮和熄灭，可以显示0-9的数字以及部分字母。

四、实训步骤1. 搭建电路：根据实训要求，搭建数码管显示电路。

电路连接包括单片机的P0口或P2口与数码管的段选线连接，单片机的某个引脚与数码管的位选线连接，以及数码管的公共端与电源连接。

2. 编写程序：使用C语言编写程序，通过单片机控制数码管的显示。

程序主要包括以下内容：- 初始化单片机P0口或P2口为输出模式，用于控制数码管的段选线。

- 初始化单片机控制位选线的引脚为输出模式。

- 编写延时函数，用于实现数码管的动态显示效果。

- 编写显示函数，用于控制数码管显示特定的数字或字母。

3. 编译程序：使用Keil uVision等编程软件编译程序，生成可执行的HEX文件。

4. 烧录程序：将编译好的HEX文件烧录到单片机中。

5. 测试电路：给单片机供电，观察数码管是否能够按照预期显示数值。

五、实训结果与分析1. 显示单个数字：程序成功控制数码管显示单个数字，如0、1、2等。

2. 显示多位数字：程序能够控制数码管依次显示多位数字，如123、456等。

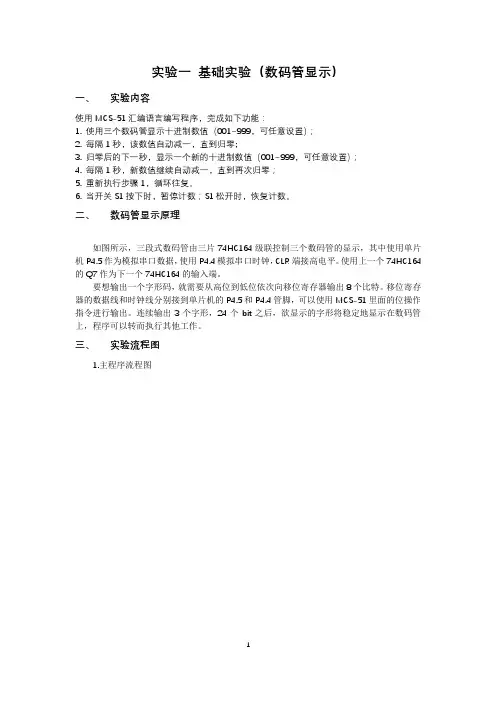

实验一基础实验（数码管显示）一、实验内容使用MCS-51汇编语言编写程序，完成如下功能：1. 使用三个数码管显示十进制数值（001~999，可任意设置）；2. 每隔1秒，该数值自动减一，直到归零;3. 归零后的下一秒，显示一个新的十进制数值（001~999，可任意设置）；4. 每隔1秒，新数值继续自动减一，直到再次归零；5. 重新执行步骤1，循环往复。

6. 当开关S1按下时，暂停计数；S1松开时，恢复计数。

二、数码管显示原理如图所示，三段式数码管由三片74HC164级联控制三个数码管的显示，其中使用单片机P4.5作为模拟串口数据，使用P4.4模拟串口时钟，CLR端接高电平。

使用上一个74HC164的Q7作为下一个74HC164的输入端。

要想输出一个字形码，就需要从高位到低位依次向移位寄存器输出8个比特。

移位寄存器的数据线和时钟线分别接到单片机的P4.5和P4.4管脚，可以使用MCS-51里面的位操作指令进行输出。

连续输出3个字形，24个bit之后，欲显示的字形将稳定地显示在数码管上，程序可以转而执行其他工作。

三、实验流程图1.主程序流程图开始初始化定义计数器R6,R5,R4定义码表TAB 0-9根据R6偏移从TAB取数送到算术寄存器A中调用SHOW子程序根据R5偏移从TAB取数送入算术寄存器A中调用SHOW子程序根据R4偏移从TAB取数送入算术寄存器A中调用SHOW子程序调用延时子程序S1按下？是循环延时否R6减一即个位减一R6为-1？是R5减一即十位减一重新初始化R6否R5为-1？否是R4减一即百位减一重新初始化R5R4为-1？重新初始化R4否2.显示子程序SHOW 流程图3.延时子程序DELAY 流程图子程序SHOW 开始R0初始化计数时钟置0右移AC 标志位送入DATA时钟置1，上跳R0=0？是RET否子程序DELAY 开始RI 初始化为80R3减一R3为0？是R2减一R2为0？是R1减一是R1为0？否R2初始化为200R3初始化为250否否是四、程序源代码 0000H2.LJMP START 0050H4.START:5.P4 EQU 0C0H6.P4SW EQU 0BBH7.CLK EQU P4.48.DAT EQU P4.59.SW EQU P3.610.MOV P4SW, #70H11.LP:12. MOV R6, #913. MOV R5, #914. MOV R4, #915.LOOP:16. MOV DPTR, #TAB17. MOV A,R618. MOV DPTR,#TAB19. MOVC A,@A+DPTR20. LCALL SHOW21.22. MOV A,R523. MOV DPTR,#TAB24. MOVC A,@A+DPTR25. LCALL SHOW26.27. MOV A,R428. MOV DPTR,#TAB29. MOVC A,@A+DPTR30. LCALL SHOW31. LCALL DELAY32.33.PAUSE:34. NOP35. JNB SW,PAUSE36. DEC R637. CJNE R6,#-1,LOOP38.39. DEC R540. MOV R6,#941. CJNE R5,#-1,LOOP42. DEC R443. MOV R5,#944. CJNE R4,#-1,LOOP45. MOV R4,#946. LJMP LOOP47.48.SHOW:49. MOV R0,#850.SLP:51. CLR CLK52. RLC A53. MOV DAT,C54. SETB CLK55. DJNZ R0,SLP56. RET57.58.DELAY:59. MOV R1,#8060.SD:61. MOV R2,#20062.SD1:63. MOV R3,#25064.SD2:65. DJNZ R3,SD266. DJNZ R2,SD167. DJNZ R1,SD68.RET69.70.TAB:71. DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H72.73.74.END75.TAB:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H五、思考题1.MCS51中有哪些可存取的单元，存取方式如何？它们之间的区别和联系有哪些？答：MCS51单片机中，包含程序存储器ROM、数据存储器RAM和特殊功能寄存器（SFRs），其中数据存储器还包含内部RAM,内部扩展RAM和片外RAM。

第1篇一、实验目的1. 熟悉数码显示模块的结构和工作原理；2. 掌握51单片机控制数码显示模块的方法；3. 学会使用移位寄存器实现数码显示的动态扫描；4. 提高单片机编程能力和实践操作能力。

二、实验原理数码显示模块是一种常见的显示器件，主要由7段LED组成，可以显示0-9的数字以及部分英文字符。

51单片机通过控制数码显示模块的段选和位选，实现数字的显示。

移位寄存器是一种常用的数字电路，具有数据串行输入、并行输出的特点。

在本实验中，使用移位寄存器74HC595实现数码显示的动态扫描。

三、实验仪器与材料1. 51单片机实验板；2. 数码显示模块；3. 移位寄存器74HC595；4. 电阻、电容等电子元件；5. 电路连接线；6. 编译软件Keil uVision；7. 仿真软件Proteus。

四、实验步骤1. 电路连接（1）将51单片机的P1口与数码显示模块的段选端相连；（2）将74HC595的串行输入端Q（引脚14）与单片机的P0口相连；（3）将74HC595的时钟端CLK（引脚11）与单片机的P3.0口相连；（4）将74HC595的锁存端LR（引脚12）与单片机的P3.1口相连；（5）将数码显示模块的位选端与74HC595的并行输出端相连。

2. 编写程序（1）初始化51单片机的P1口为输出模式，P3.0口为输出模式，P3.1口为输出模式；（2）编写数码显示模块的段码数据表；（3）编写74HC595的移位和锁存控制函数；（4）编写数码显示模块的动态扫描函数；（5）编写主函数，实现数码显示模块的循环显示。

3. 编译程序使用Keil uVision编译软件将编写的程序编译成hex文件。

4. 仿真实验使用Proteus仿真软件进行实验，观察数码显示模块的显示效果。

五、实验结果与分析1. 编译程序后，将hex文件下载到51单片机实验板上；2. 使用Proteus仿真软件进行实验，观察数码显示模块的显示效果；3. 通过实验验证，数码显示模块可以正常显示0-9的数字以及部分英文字符；4. 通过实验，掌握了51单片机控制数码显示模块的方法，学会了使用移位寄存器实现数码显示的动态扫描。

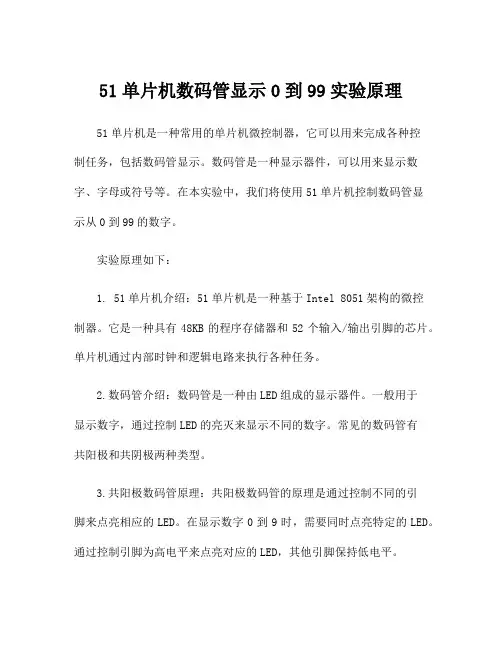

51单片机数码管显示0到99实验原理51单片机是一种常用的单片机微控制器，它可以用来完成各种控制任务，包括数码管显示。

数码管是一种显示器件，可以用来显示数字、字母或符号等。

在本实验中，我们将使用51单片机控制数码管显示从0到99的数字。

实验原理如下：1. 51单片机介绍：51单片机是一种基于Intel 8051架构的微控制器。

它是一种具有48KB的程序存储器和52个输入/输出引脚的芯片。

单片机通过内部时钟和逻辑电路来执行各种任务。

2.数码管介绍：数码管是一种由LED组成的显示器件。

一般用于显示数字，通过控制LED的亮灭来显示不同的数字。

常见的数码管有共阳极和共阴极两种类型。

3.共阳极数码管原理：共阳极数码管的原理是通过控制不同的引脚来点亮相应的LED。

在显示数字0到9时，需要同时点亮特定的LED。

通过控制引脚为高电平来点亮对应的LED，其他引脚保持低电平。

4.共阴极数码管原理：共阴极数码管的原理与共阳极相反，需要使引脚为低电平来点亮相应的LED。

其他引脚保持高电平。

5. 51单片机控制数码管原理：通过设置51单片机的输出引脚和电平，可以控制数码管的显示。

首先需要将数码管的引脚连接到51单片机的输出引脚上，并设置相应的输出模式和电平。

然后通过程序来控制输出引脚的电平，从而控制数码管的亮灭。

实验步骤如下：1.连接电路：首先将51单片机与数码管进行连接。

根据具体的实验条件，选择合适的数码管和电路图。

2.编写程序：使用51单片机的编程软件（如Keil C等），编写控制数码管的程序。

程序应该包括初始化引脚、设置输出模式和控制引脚电平等内容。

3.烧录程序：将编写好的程序烧录到51单片机的程序存储器中。

通过编程软件将程序下载到单片机中。

4.检查电路：验证电路连接是否正确。

可以通过使用示波器或万用表等工具来检查引脚的电平和波形。

5.运行实验：将电路通电，观察数码管的显示效果。

通过控制程序中的循环和延时等参数，可以实现数字的滚动显示、闪烁显示等效果。

一、实验目的1. 熟悉数码管的结构和工作原理。

2. 掌握数码管与单片机的连接方法。

3. 学习使用动态扫描显示技术实现多位数码管的显示。

4. 培养动手能力和编程能力。

二、实验原理数码管是一种常用的显示器件，由多个发光二极管组成，通过控制发光二极管的亮与灭来显示数字、字母或符号。

本实验采用共阴极数码管，当对应的段码为低电平时，该段发光。

三、实验设备1. 单片机实验箱一台2. 共阴数码管8位3. 电阻若干4. 连接线若干5. 编译器（如Keil uVision）6. 仿真软件（如Proteus）四、实验内容1. 实验电路搭建根据实验原理图，连接单片机、数码管、电阻等元件。

具体连接方法如下：（1）将单片机的P0口与数码管的段码相连。

（2）将单片机的P1口与数码管的位选相连。

（3）将数码管的公共阴极与地相连。

（4）将电阻分别串联在数码管的段码和位选上，用于限流。

2. 编写程序（1）初始化单片机IO口，将P0口设置为输出模式，P1口设置为输出模式。

（2）编写数码管显示函数，根据输入的数字，计算对应的段码，并输出到P0口。

（3）编写动态扫描显示函数，按照一定的时间间隔依次显示各个数码管。

3. 编译程序使用Keil uVision编译器将编写的程序编译成hex文件。

4. 仿真实验使用Proteus软件进行仿真实验，观察数码管显示效果。

五、实验步骤1. 搭建实验电路。

2. 编写程序，实现数码管显示功能。

3. 编译程序，生成hex文件。

4. 在Proteus软件中导入hex文件，进行仿真实验。

5. 观察数码管显示效果，分析实验结果。

六、实验结果与分析1. 实验结果通过仿真实验，数码管能够按照程序的要求显示数字、字母或符号。

2. 实验分析（1）数码管显示原理：数码管通过控制发光二极管的亮与灭来显示数字、字母或符号。

当对应的段码为低电平时，该段发光。

（2）动态扫描显示原理：动态扫描显示是通过依次点亮各个数码管，使多位数码管同时显示。

数码管显示实验实验报告一、实验目的本次数码管显示实验的主要目的是深入了解数码管的工作原理和显示控制方式，通过实际操作掌握数码管与微控制器的接口技术，并能够编写相应的程序实现各种数字和字符的显示。

二、实验原理数码管是一种由多个发光二极管组成的显示器件，常见的有共阴数码管和共阳数码管两种类型。

共阴数码管是将所有发光二极管的阴极连接在一起，当阳极接高电平时，相应的二极管发光；共阳数码管则是将所有发光二极管的阳极连接在一起，当阴极接低电平时，相应的二极管发光。

在控制数码管显示时，通常采用动态扫描的方式，即依次快速地给每个数码管的段选端送入相应的字形码，同时使位选端选通对应的数码管，利用人眼的视觉暂留效应，使人看起来好像所有数码管同时在显示。

三、实验设备与材料1、实验开发板2、数码管模块3、杜邦线若干4、电脑5、编程软件四、实验步骤1、硬件连接将数码管模块与实验开发板进行连接，确定好段选和位选引脚的连接。

检查连接是否牢固，确保电路无短路或断路现象。

2、软件编程打开编程软件，选择相应的开发板型号和编程语言。

定义数码管的段选和位选引脚。

编写控制程序，实现数字 0 到 9 的循环显示。

3、编译与下载对编写好的程序进行编译，检查是否有语法错误。

将编译成功的程序下载到实验开发板上。

4、观察实验现象接通实验开发板的电源，观察数码管的显示情况。

检查显示的数字是否正确，显示的亮度和稳定性是否符合要求。

五、实验结果与分析1、实验结果数码管能够正常显示数字 0 到 9，并且能够按照设定的频率循环显示。

显示的数字清晰、稳定，没有出现闪烁或模糊的现象。

2、结果分析程序编写正确，能够准确地控制数码管的段选和位选信号，实现数字的显示。

动态扫描的频率设置合理，既保证了显示的稳定性，又不会出现明显的闪烁。

六、实验中遇到的问题及解决方法1、问题数码管显示出现闪烁现象。

解决方法调整动态扫描的频率，增加扫描的速度，减少每个数码管的点亮时间，从而减轻闪烁现象。

单片机实验报告——LED数码管显示实验引言单片机是一种基础的电子元件，作为电子专业的学生，学习单片机编程是必不可少的。

在单片机编程实验中，学习如何使用IO口驱动LED数码管显示是重要的一部分。

在此次实验中，我们用到的是STM32F103C8T6单片机，与之相配套的是LED数码管、杜邦线等元件，并利用Keil uVision5软件进行编程操作。

本文的目的是通过实验与实验数据的分析说明单片机控制LED数码管的方法，希望对单片机初学者有所帮助。

实验原理1.LED数码管简介LED数码管是利用发光二极管实现数字和字母的显示，其外观形式有共阳和共阴两种。

共阳型数码管的共阳端是接在公共的端子上，数字和字母的每一个元素（即1、2、3、4、5、6、7、8、9、A、B、C、D、E、F）的生命延伸出去，称为”高”电平；共阴型数码管的共阴端是接在公共的端子上，数字和字母的每一个元素的生命也是分别延伸出去，但称为”低”电平。

2.STM32F103C8T6单片机STM32F103C8T6单片机是一款功能完备的32位MCU产品，它具有高性能，低功耗的特点，可广泛应用于许多硬件系统。

此次实验所需的LED数码管的显示量是5个（共阳型），因此我们只需要5个IO口即可将STM32F103C8T6单片机与LED数码管连接起来。

实验材料STM32F103C8T6单片机、LED数码管、杜邦线、电容、电阻、面包板等。

实验步骤1.硬件连接：将LED数码管的针脚连接到单片机的IO口，如下图所示：其中P0-P4分别代表数字0-4，PE2口作为LED点亮控制口，分别接入面包板中。

2.软件设置：使用Keil uVision5进行程序编写，将代码下载到单片机控制器内，开启电路，即可观察到LED数码管上的数字进行了变化。

代码如下所示：实验结果将程序下载到开发板后，启动单片机，即可看到红色LED数码管逐个显示从0-9的数字。

达到9后又从0开始循环。

实验过程及结论本次实验中彻底了解到了用单片机控制LED数码管的方法，单片机控制LED数码管变化是通过选中不同的IO口来完成的，利用Keil uVision5软件可以完成程序编写。

数码管静态显示实验,单片机实验报告数码管静态显示实验一．实验目的 1.熟悉数码管的功能和使用。

2.熟悉延时子程序的编写和使用。

3.初步熟悉单片机软硬件设计方法。

二．实验仪器计算机、Keil 编程环境、普中下载软件、单片机开发实验仪。

三．实验原理与内容P0 口做输出口，接一个共阳极数码管，要求循环显示。

共阳极数码管字形表（0，1，2，3，4，5，6，7，8，9，A,B,C,D,E,F,-共17 个字形码）0C0H,0FCH,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0 A1H,86H,8EH,0BFH。

四 . 实验线路及原理五 . 注意事项1．安装实验仪时，先接通讯串口线，再开电源开关。

2．实验过程中，在进行接插线操作时，必须先关闭电源。

六 . 实验步骤1、主机连线说明：JP10 单片机0 P0 口（8 8 位）JP3 共阳极数码管七 . 实验步骤2．打开 Keil 编程软件编写程序，并进行汇编产生HEX 文件。

（1）流程图(2)汇编源程序ORG 00H LJMP MAIN ;初始位置直接跳转MAIN 主程序START; MOV R2,#0 ;赋值R2=0 MOV R5,#17;赋值 R5=17 MAIN: MOV DPTR,#TAB;将 TAB 地址传送给数据指针MOV A,R2 ;赋值累加器 A=0 MOVC A,@A+DPTR;将数组第 A+1 的数据赋值 A MOV P0,A ;赋值 P0 数据的数据INC R2 ;R2 加一LCALL DELAY ;调用延时子程序DJNZ R5,MAIN ;R5 减一不为0 跳转主程序MAIN JMP START ;跳转 START RET DELAY: MOV R0,#5 ;延时子程序DL2: MOV R7,#200 DL1: MOV R6,#250DJNZ R6,$ DJNZ R7,DL1 DJNZ R0,DL2 TAB:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0 A1H,86H,8EH, END （1） C 语言源程序#include #define uint unsigned int Uint table [ ]= （0xC0,0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E, 0xBF ）Void delay (int z) { int x,y; for (x=z;x>0;x--) for (y=100;y>0;i++) } Void main ( ) {int i ;While (1) {for (i=0;i<17;i++) { P0=table [i]; delay (1000) // 延时 } } } 3．点击普中下载软件，检查设置是否正确，然后下载到实验仪的单片机中。

单片机实验报告，数码管显示实验目的1、掌握数码管动态扫描显示的原理和编程实现方法；2、掌握软件延时程序的使用。

实验任务利用数码管动态显示，设计一个两位秒表，计时0-59，时间到了显示“FF”，使用软件延时实现。

实验原理数码管动态显示的连接方式是将所有数码管的段码a、b、c、d、e、f、g、dp的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制。

所谓动态扫描显示，即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。

具体过程是：当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是哪个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以只要将需要显示的数码管的位选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。

通过分时轮流控制各个数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。

在轮流显示过程中每位数码管的点亮时间为2ms左右，由于人的视觉暂留现象及发光极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。

实现延时通常有两种方法：一种是硬件延时，这需要用到单片机的定— 1 —时器，这种方法可以提高CPU的工作效率，也能做到精确控制时间，此方法将在实验四中再学习；另一种方法是软件延时，这种方法主要采用循环体进行。

可以采用for循环以及for循环嵌套的方式达到粗略的长时间延时，利用Keil软件可以调试和观察for语句的延时时间。

实验结果：总结：本次实验我很好的复习了有关C语言的相关语句知识点，合理的运用到了单片机的程序编码中去，但实验过程中，也出现了很多问题。

比如在运行过程中，数码管会乱码，检查后发现是扫描信号端口错误，将扫描信号端口顺序调换，重新运行则解决了乱码问题。

共阴数码管电路0到15的显示参数代码表要记清楚。

一、实训目的通过本次实训，使学生了解数码管的工作原理，掌握数码管驱动电路的设计方法，学会使用单片机或PLC等微控制器实现对数码管的控制，提高学生的实际动手能力和电子技术综合应用能力。

二、实训内容1. 数码管的结构与工作原理数码管是一种用来显示数字和字母的电子显示器件，通常由多个LED灯组成。

根据LED灯的连接方式，数码管分为共阴极和共阳极两种类型。

（1）共阴极数码管：LED灯的阴极相连，阳极分别独立引出，当给阳极加上高电平时，相应的LED灯点亮。

（2）共阳极数码管：LED灯的阳极相连，阴极分别独立引出，当给阴极加上低电平时，相应的LED灯点亮。

2. 数码管驱动电路设计（1）共阴极数码管驱动电路：使用译码器、驱动器和位选信号进行驱动。

（2）共阳极数码管驱动电路：使用译码器、驱动器和位选信号进行驱动。

3. 单片机控制数码管显示（1）51单片机控制数码管显示：编写程序，通过P1口输出位选信号，通过P2口输出段选信号，实现数码管显示数字0-9。

（2）PLC控制数码管显示：编写梯形图程序，通过输入/输出模块控制数码管显示。

三、实训步骤1. 准备实验器材：数码管、单片机或PLC、电源、导线等。

2. 设计数码管驱动电路，连接电路。

3. 编写单片机或PLC程序，实现数码管显示数字0-9。

4. 调试程序，观察数码管显示效果。

5. 改进程序，实现更多功能，如显示字母、动态扫描等。

四、实训结果与分析1. 数码管驱动电路设计成功，数码管显示正常。

2. 使用51单片机控制数码管显示数字0-9，程序运行正常。

3. 使用PLC控制数码管显示数字0-9，程序运行正常。

4. 通过实训，掌握了数码管的工作原理、驱动电路设计方法以及单片机或PLC控制数码管显示的基本技能。

五、实训心得1. 在本次实训中，我对数码管的结构和工作原理有了更深入的了解，掌握了数码管驱动电路的设计方法。

2. 通过编写单片机或PLC程序，实现了数码管显示数字0-9，提高了自己的编程能力。

单片机数码管显示实验心得
一、实验介绍
本次实验是单片机数码管显示实验，通过单片机控制数码管的显示，
学习单片机的基本操作和编程技巧。

二、实验器材
1. 单片机开发板
2. 数码管模块
3. 杜邦线
三、实验原理
数码管是一种数字显示器件，由多个发光二极管组成。

常见的数码管
有共阳极和共阴极两种类型。

共阳极数码管的所有阳极都连接在一起，而共阴极数码管的所有阴极都连接在一起。

在控制数码管时，需要根
据具体情况选择合适的驱动方式。

四、实验步骤
1. 连接硬件：将数码管模块与单片机开发板通过杜邦线连接。

2. 编写程序：使用Keil C51软件编写程序，实现对数码管的控制。

3. 下载程序：将程序下载到单片机开发板中。

4. 调试程序：通过调试工具观察程序运行情况，并进行调试修改。

五、编程要点
1. 数字转换：将需要显示的数字转换为对应的七段码。

2. 位选控制：根据具体情况选择共阳极或共阴极驱动方式，并实现位选控制。

3. 时序控制：通过延时函数或定时器实现数码管的动态显示效果。

六、实验心得
本次实验让我深入了解了单片机的基本操作和编程技巧，对数码管的控制有了更深入的了解。

在编写程序过程中，我遇到了一些问题，如数字转换不正确、位选控制不准确等，通过查阅资料和调试程序最终得以解决。

同时，在进行实验前需要认真检查硬件连接是否正确，避免出现连接错误导致无法正常工作的情况。

总之，本次实验让我收获颇丰，对单片机编程有了更深入的理解和掌握。

单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。

最终按照要求实现了单片机控制数码管的计数器。

关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。

本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。

本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。

通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。

二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。

表示不同数字的符号被编码成一个数字码。

七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。

一、实验目的1. 理解数码管的工作原理及驱动方式。

2. 掌握51单片机控制数码管显示的基本方法。

3. 学会使用动态扫描显示技术实现多位数码管的显示。

4. 提高编程能力和实践操作能力。

二、实验原理数码管是一种常用的显示器件，它由多个发光二极管（LED）组成，可以显示数字、字母或其他符号。

根据LED的连接方式，数码管可分为共阴极和共阳极两种类型。

本实验使用的是共阳极数码管。

51单片机控制数码管显示的基本原理是：通过单片机的I/O口输出高低电平信号，控制数码管的各个段（a-g）的亮灭，从而显示相应的数字或符号。

动态扫描显示技术是将多个数码管连接到单片机的I/O口，通过快速切换各个数码管的显示状态，实现多位数码管的显示。

三、实验器材1. 51单片机实验板2. 共阳极数码管3. 电阻、电容等元件4. 仿真软件（如Proteus）5. 编译器（如Keil）四、实验步骤1. 搭建电路：按照实验原理图连接51单片机、数码管和电阻等元件。

2. 编写程序：使用Keil软件编写控制数码管显示的程序。

程序主要包括以下部分：a. 初始化：设置单片机的工作状态，配置I/O口等。

b. 显示函数：根据需要显示的数字或符号，控制数码管的各个段亮灭。

c. 动态扫描函数：实现多位数码管的动态显示。

3. 编译程序：将编写好的程序编译成机器码。

4. 仿真测试：使用Proteus软件对程序进行仿真测试，观察数码管的显示效果。

5. 实验验证：将程序烧录到51单片机实验板上，进行实际测试。

五、实验结果与分析1. 实验结果：通过仿真测试和实际测试，数码管能够正确显示0-9的数字。

2. 结果分析：实验结果表明，51单片机可以成功地控制数码管显示数字。

动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。

六、实验总结1. 通过本次实验，我们掌握了51单片机控制数码管显示的基本方法，提高了编程能力和实践操作能力。

2. 动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。
