如何看懂二次回路图？69页PPT分享给大家，打印什么是一次电路？什么是二次电路？首先，我们要知道发电厂和变电所的电气设备分为一次设备和二次设备。
一次设备是构成电力系统的主体，它是直接生产、输送和分配电能的高电压，大电流的设备。
又称主设备。
包括发电机、电力变压器、断路器、隔离开关、输电线路，母线，电流互感器，电压互感器和避雷器等。
一次接线又称电气主接线，主接线是将一次设备按照一定的功能要求，互相连接而成的电路。
二次设备是指对一次设备进行监察，控制，测量，调整和保护的低压设备，又称辅助设备，它包括控制，信号，测量监察，同期，继电保护装置。
安全自动装置和操作电源等设备。
二次电路的组成二次电路对一次设备的工作进行监视、控制、测量、调节和保护。
它的特殊作用决定了它所采用的保护原件不同。
二次电路所配置的仪器如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成电气回路。
二次回路的分类A、按电源性质分：交流电流回路：由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路：由电压互感器（PT）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路：使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
B、按用途区分：测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路：包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路：包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
二次回路识图表明二次回路的图称为二次回路图。
二次回路以国家规定的通用图形符号和文字符号表示二次设备的互相连接关系。

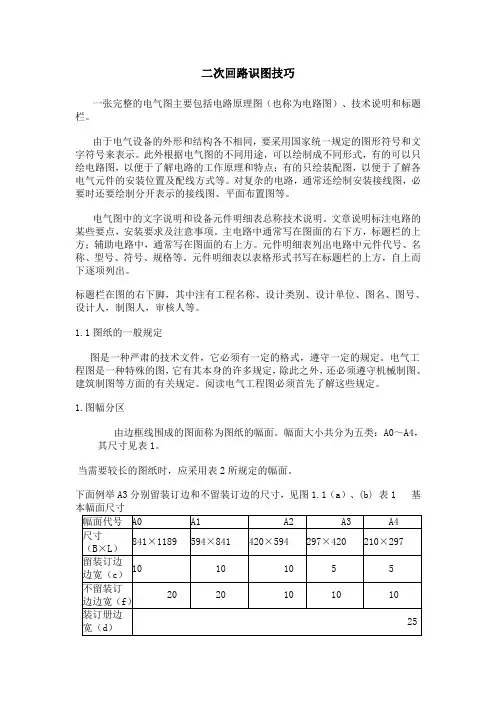

二次回路识图技巧一张完整的电气图主要包括电路原理图（也称为电路图）、技术说明和标题栏。
由于电气设备的外形和结构各不相同，要采用国家统一规定的图形符号和文字符号来表示。
此外根据电气图的不同用途，可以绘制成不同形式，有的可以只绘电路图，以便于了解电路的工作原理和特点；有的只绘装配图，以便于了解各电气元件的安装位置及配线方式等。
对复杂的电路，通常还绘制安装接线图，必要时还要绘制分开表示的接线图、平面布置图等。
电气图中的文字说明和设备元件明细表总称技术说明。
文章说明标注电路的某些要点，安装要求及注意事项。
主电路中通常写在图面的右下方，标题栏的上方；辅助电路中，通常写在图面的右上方。
元件明细表列出电路中元件代号、名称、型号、符号、规格等。
元件明细表以表格形式书写在标题栏的上方，自上而下逐项列出。
标题栏在图的右下脚，其中注有工程名称、设计类别、设计单位、图名、图号、设计人，制图人，审核人等。
1.1图纸的一般规定图是一种严肃的技术文件，它必须有一定的格式，遵守一定的规定。
电气工程图是一种特殊的图，它有其本身的许多规定，除此之外，还必须遵守机械制图、建筑制图等方面的有关规定。
阅读电气工程图必须首先了解这些规定。
1.图幅分区由边框线围成的图面称为图纸的幅面。
幅面大小共分为五类：A0～A4，其尺寸见表1。
当需要较长的图纸时，应采用表2所规定的幅面。
下面例举A3分别留装订边和不留装订边的尺寸，见图1.1（a）、(b) 表1 基表2 较长图纸的实际幅面幅面代号A3×3A3×4A4×3A4×4A4×5尺寸420×891420×1189297×630297×841297×1051（B×L）图1.1 （a）留有装订边的A3图框图1.1 (b) 不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载如何看二次图纸及回路地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容如何看二次图纸及回路一、继电保护基本知识1、继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常运行状态并作用于断路器或发出信号的一种自动装置。
“继电保护”泛指继电保护技术或由各种继电保护装置组成的继电保护系统。
2、继电保护装置的分类：继电保护以控制过程信号性质不同可分为:模拟型和数字型两大类。
模拟型继电保护装置又分为:机电型继电保护静态型继电保护装置。
机电型继电保护静态型继电保护装置3、继电保护在电力系统中的主要作用:主要作用是通过预防事故或缩小事故范围来提高系统运行的可靠性。
继电保护装置是电力系统中重要的组成部分，是保证电力系统安全和可靠运行的重要技术措施之一。
4、继电保护装置的基本任务:自动、迅速、有选择性地将故障元件从电力雄中切除，使故障元件免于继续遭到破坏，并保证其他无故障元件迅速恢复正常运行。
反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件、发出信号，由运行人员进行处理或将那些继续运行会引起事故的电气元件予以前切除。
继电保护装置还可以和电力系统中其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽快恢复供电，从而提高电力系统运行的可靠性。
5、继电保护的基本要求：对继电保护的基本要求：选择性、速动性、灵敏性和可靠性选择性：是指继电保护装置动作时，仅将故障元件从电力系统中切除，保证系统中非故障元件仍然继续运行，尽量缩小停电范围。
速动性：快速地切除故障可提高电力系统并列运行的稳定性，减少用户在电压降低的情况下的工作时间，以及缩小故障元件的损坏程度。
