LED拼接屏种类+基本构成+常规参数+组装方式+系统

  • 格式：pdf
  • 大小：575.63 KB
  • 文档页数：11

公司 常州爱立德电子有限公司
电话 0519-83022061 手机 13776846669 QQ 1795195757
地址 江苏常州新北区太湖东路9号常高新17F 传真 0519-85151998 电邮 shen@
更多资料 在线订购 联系人 沈国平
室内双色 LED 显示屏 ：双色显示屏广泛用于金融、邮电、电信、电力、 医院、部队、公安、商场、财政、税务等部门和场所。
多年来，LED 显示屏依靠其独特的低价、低耗、高亮度、长寿命等优越性 一直在平板显示领域扮演着重要的角色，并且在今后相当长的一段时期内还有相
公司 常州爱立德电子有限公司
电话 0519-83022061 手机 13776846669 QQ 1795195757
公司 常州爱立德电子有限公司
电话 0519-83022061 手机 13776846669 QQ 1795195757
地址 江苏常州新北区太湖东路9号常高新17F 传真 0519-85151998 电邮 shen@
更多资料 在线订购 联系人 沈国平
地址 江苏常州新北区太湖东路9号常高新17F 传真 0519-85151998 电邮 shen@
更多资料 在线订购 联系人 沈国平
公司 常州爱立德电子有限公司
电话 0519-83022061 手机 13776846669 QQ 1795195757
公司 常州爱立德电子有限公司
电话 0519-83022061 手机 13776846669 QQ 1795195757
地址 江苏常州新北区太湖东路9号常高新17F 传真 0519-85151998 电邮 shen@
更多资料 在线订购 联系人 沈国平
公司 常州爱立德电子有限公司
电话 0519-83022061 手机 13776846669 QQ 1795195757
地址 江苏常州新北区太湖东路9号常高新17F 传真 0519-85151998 电邮 shen@
更多资料 在线订购 联系人 沈国平
是显示屏的主体部分，由发光材料及驱动电路构成 。 户内屏就是各种规格 的单元显示板，户外屏就是单元箱体。 ③ 扫描控制板
该电路板的功能是数据缓冲，产生各种扫描信号以及占空比灰度控制信号。 ④ 开关电源
将 220V 交流电变为各种直流电提供给各种电路。 ⑤ 双绞线传输电缆
主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。 ⑥ 主控制仪
公司 常州爱立德电子有限公司
电话 0519-83022061 手机 13776846669 QQ 1795195757
地址 江苏常州新北区太湖东路9号常高新17F 传真 0519-85151998 电邮 shen@
更多资料 在线订购 联系人 沈国平
Байду номын сангаас
LED 拼接屏种类+基本构成+常规参数+组装方式+系统 一、LED 拼接屏目前主要有以下几个种类：
室外双色 LED 显示屏 ：室外双色显示屏广泛应用于广场、商业中心、公 路等人口密集的户外场所。具有亮度高、可全天侯显示、显示内容和方式修改灵 活方便、显示功能强大、功耗小寿 命长等特点。LED 屏幕分为图文屏幕和视讯 影片用屏幕，均由 LED 矩阵块组成。图文屏幕可与电脑同步显示汉字、英文文字 和图形；视讯屏幕采用微型电脑 IC 进行控制，图文、影片并茂，以即时、同步、 清晰的资讯传播方式播放各种资讯，还可显示 2D、3D 动画、录影、电视、DVD/VCD 节目以及现场实况。它的 优点：亮度高、工作电压低、功耗小、微型化、易与 积体电路匹配、驱动简单、寿命长、耐冲击、性能稳定。广泛应用于车站、码头、 机场、商场、医院、旅馆、银 行、证券市场、建筑市场、工业企业管理和其他 公共场所。其他一些显示技术，如 LCD，机电结构类的屏幕和灯泡显示在某些特 定的场合还有一定的用途，但 LED 屏幕被证明是最可靠，高效，节能，明亮， 在技术上也最方便实现。
电视机， DVD/VCD 机 , 摄录像机及切换矩阵等。 三．是 LED 屏幕常规参数：
像素（PIXEL） 是画面上可以被独立控制的最小单元，PIXEL 是 picture element 的缩写， 在三基色屏幕上，像素由三部分组成：红，绿，篮，每一部分由一个或几个 LED 组成，理论上，分别调节红，绿，蓝的亮度，可以表现出任意顏色。 间距（PITCH） 相邻像素的中心距离。间距越小，可视距离越短。 解析度（Resolution） 通常用于数位显示设备，表示总的像素数量，一般写成宽 X 高的形式，如 800X600。 可视角度（Viewing Angle） 当观察者面对 LED 时可以看到 LED 的最大亮度，当观察者向左或右移动时， 看到的亮度会减小，当亮度减到最大亮度的一半时，此时所处的角度加上向反方 向移动得到的角度之和，称水准可视角度，垂直可视角度用同样方式测量。LED 的视角厂家会给出参数。 亮度（Brightness） 亮度在任何显示设备中都是最重要的参数。亮度的主单位叫烛光 （candela），用 CD 表示，单个 LED 的亮度通常用 millicandelas，MCD，即千 分之一 CD，把一个平方米的 LED 亮度加在一起，就得到单位面积亮度，用尼特 （NITS）表示，1 NITS＝1 CD/m2
可视距离（Viewing Distance） 对于各种显示器件来说，最佳的观察距离应该是人眼无法分辨出像素的最 小距离，，这个距离大约是点间距的 3400 倍。电视和电脑的观测距离通常要小 于这个要求，但可接受的距离不能小于点间距的 1700 倍。 画面更新率/刷新率（Refresh Rate） 屏幕画面更新的速率，通常用赫兹表示（Hz），与帧频是不同的。 帧频（Frame Rate） 屏幕每秒显示的图像帧的数量，通常取决于输入的信号(25 fps for PAL, 30 fps for NTSC) 场频（Field） PAL 和 NTSC 的一半帧，因为 PAL 和 NTSC 是隔行扫描，每次刷新只显示半 帧图像。 纯绿（Pure green）和真绿（true green） 过去 30 年，各种顏色 LED 被相继开发出来，首先是红色，黄色，黄绿色， 蓝色 LED 和纯绿 LED 在 90 年代相继被日亚工程师发明.至此,制造 LED 全彩色 屏 幕成为可能.播放视频的 LED 屏幕必须用纯绿，如果用黄绿来做，顏色肯定不真 实，如果一个像素里绿管的数量很多，比红管和蓝管的数量多，那肯定是黄绿 管， 因为黄绿的亮度不够，必须用多个，但黄绿 LED 价格低廉。该种屏幕俗称偽彩屏。 色温 红绿蓝三色的亮度必须平衡才能准确的还原真实色彩，换句话说，LED 的 白色必须是白色，而不是粉红色。如果红绿蓝都处于最高亮度，混合出的色彩通 常不是 白色，为了得到白色（通常称为 6500K 色温），红绿蓝中须有一个或两 个的亮度调低，为了获取正确的白色，必须反復测量调整亮度，这个过程称白平 衡。 灰度（Grey Levels） LED 屏幕能表现的色彩数量取决于 RGB 三色的灰度等级，在标准的全彩屏 幕中为 256 级灰度，对于体育场馆的 LED 全彩系统，256 灰度是不够的，无法准 确的恢復还原色彩。也称色彩深度，指不同亮度的数量，红绿蓝有各自的灰度，
二．显示屏的基本构成： LED 显示屏就是由若干个可组合拼接的显示单元 ( 单元显示板或单元
显示箱体)构成屏体，再加上一套适当的控制器(主控板或控制系统 ) 。所以多 种规格的显示板 ( 或单元箱体 ) 配合不同控制技术的控制器就可以组成许多 种 LED 显示屏，以满足不同环境，不同显示要求的需要。
仔细分解一个 LED 显示屏，它由以下一些要素构成 ( 以较为复杂的同步 视频屏为例 )： ① 金属结构框架
户内屏一般由铝合金 ( 角铝或铝方管 ) 构成内框架，搭载显示板等各种电 路板以及开关电源，外边框采用茶色铝合金方管，或铝合金包不锈钢，或钣金一 体化制成。
户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成，外框可采 用铝塑板进行装饰。 ② 显示单元
将输入的 RGB 数字视频信号缓冲，灰度变换，重新组织，并产生各种控制 信号。 ⑦ 专用显示卡及多媒体卡
除具有电脑显示卡的基本功能外还同时输出数字 RGB 信号及行，场，消隐 等信号给主控仪。多媒体除以上功能外还可将输入的模拟 Video 信号变为数字 RGB 信号(即视频采集) 。 ⑧ 电脑及其外设 ⑨ 其他信息源
公司 常州爱立德电子有限公司
电话 0519-83022061 手机 13776846669 QQ 1795195757
地址 江苏常州新北区太湖东路9号常高新17F 传真 0519-85151998 电邮 shen@
更多资料 在线订购 联系人 沈国平
地址 江苏常州新北区太湖东路9号常高新17F 传真 0519-85151998 电邮 shen@
更多资料 在线订购 联系人 沈国平
当大的发 展空间。LED 显示屏具有高亮度、可拼接使用、方便灵活、高效低耗 等优点，使得它在大面积显示，特别是在体育、广告、金融、展览、交通等领域 的应用相当广 泛。LED 显示屏从单色至全彩的广跨度品种提供，为其适应广泛 的应用提供了基础，并且由于其高亮度、高可靠性、超强抗环境光的能力，使得 LED 显示屏在诸 多户外以及特殊应用场合有着不可替代的地位。
在全彩色系统中一般是 256 级灰度，可以产生 256X256X256＝16,777,216 种顏 色，在 PC 中称为 24 位元色，在 LED 显示系统中称为 8 位元系统。
GAMMA 矫正（gamma correction） 这是一种通过变换函数来减少灰度数量，从而产生一个更接近真实环境的 色彩和对比度，全彩屏实际表现的顏色受到很多限制，当夜晚时，必须降低屏体 亮度，此时 能够显示的色彩就会减少，因此，数位 RGB 显示的色彩肯定少于 16M 色，为了解决这个问题，需要更高层次的灰度，1Bill 色的系统（红绿蓝各 1024 级 色）可以表现更真实的色彩，因为从 256 级灰度扩大到 1024 级，极大的丰富 了可表现的色彩数目。 虚拟像素技术（Virtual Resolution） 也称共用像素或动态像素，将 4 倍于物理像素的像素快速的按奇偶列和奇 偶行分 4 次送到物理像素上显示，其效果相当于将间距缩小一半，其成本与传统 做法基本相比，基本没增加，但可以做到原来 4 倍的解析度。 一致性（Uniformity） 整个画面的品质很大程度上取决于 LED 的一致性。一致性的问题是 LED 固有的问题，当 LED 生产时。他们的亮度，视角，还有其他的特性实际上都不统 一，这 些参数分佈在某一范围，制造商工艺控制的越好，这个范围越小，选用 优质厂商提供的 LED 可以减少调试的工作量，人眼对顏色和亮度的敏感度相当 高，对于 LED 之间的差别很容易察觉，特别在高亮的显示系统中，这种差别更 大，设计者必须采用各种技术来消除这种差别，增加一致性。 色差 （Colour Shift） LED 屏幕由红绿蓝三色组合来产生各种顏色，但这三种顏色由不同材料做 成，视角是有差异的，不同 LED 的光谱分佈都是变化的，这些能被观测的差异称 为色 差。当偏过一定角度观察 LED 时，其顏色发生改变,人眼判断真实画面的色 彩的能力（比如电影画面）比观测电脑产生的画面要好。 1) 物理指标 像素中心距 pixel pitch(点间距) 相邻像素中心之间的距离。(单位：mm)

合集下载

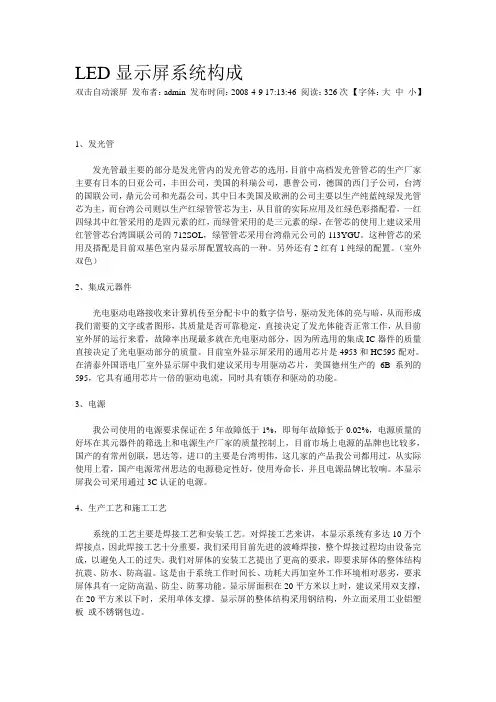

LED显示屏系统构成

LED显示屏系统构成

LED显示屏系统构成双击自动滚屏发布者：admin 发布时间：2008-4-9 17:13:46 阅读：326次【字体：大中小】1、发光管发光管最主要的部分是发光管内的发光管芯的选用，目前中高档发光管管芯的生产厂家主要有日本的日亚公司，丰田公司，美国的科瑞公司，惠普公司，德国的西门子公司，台湾的国联公司，鼎元公司和光磊公司，其中日本美国及欧洲的公司主要以生产纯蓝纯绿发光管芯为主，而台湾公司则以生产红绿管管芯为主，从目前的实际应用及红绿色彩搭配看，一红四绿其中红管采用的是四元素的红，而绿管采用的是三元素的绿，在管芯的使用上建议采用红管管芯台湾国联公司的712SOL，绿管管芯采用台湾鼎元公司的113YGU。

这种管芯的采用及搭配是目前双基色室内显示屏配置较高的一种。

另外还有2红有1纯绿的配置。

（室外双色）2、集成元器件光电驱动电路接收来计算机传至分配卡中的数字信号，驱动发光体的亮与暗，从而形成我们需要的文字或者图形，其质量是否可靠稳定，直接决定了发光体能否正常工作，从目前室外屏的运行来看，故障率出现最多就在光电驱动部分，因为所选用的集成IC器件的质量直接决定了光电驱动部分的质量。

目前室外显示屏采用的通用芯片是4953和HC595配对。

在清泰外国语电厂室外显示屏中我们建议采用专用驱动芯片，美国德州生产的6B系列的595，它具有通用芯片一倍的驱动电流，同时具有锁存和驱动的功能。

3、电源我公司使用的电源要求保证在5年故障低于1%，即每年故障低于0.02%，电源质量的好坏在其元器件的筛选上和电源生产厂家的质量控制上，目前市场上电源的品牌也比较多，国产的有常州创联，思达等，进口的主要是台湾明伟，这几家的产品我公司都用过，从实际使用上看，国产电源常州思达的电源稳定性好，使用寿命长，并且电源品牌比较响。

本显示屏我公司采用通过3C认证的电源。

4、生产工艺和施工工艺系统的工艺主要是焊接工艺和安装工艺。

对焊接工艺来讲，本显示系统有多达10万个焊接点，因此焊接工艺十分重要，我们采用目前先进的波峰焊接，整个焊接过程均由设备完成，以避免人工的过失。

led显示屏拼接方法

led显示屏拼接方法

led显示屏拼接方法LED显示屏拼接方法。

LED显示屏是一种广泛应用于商业广告、舞台演出、体育赛事等领域的显示设备，其拼接方法直接影响到整体显示效果。

在LED 显示屏的拼接过程中，需要注意一些关键步骤和技巧，以确保拼接后的显示效果达到最佳状态。

下面将介绍LED显示屏的拼接方法，希望对您有所帮助。

1. 确定拼接方式。

在拼接LED显示屏之前，首先需要确定拼接方式。

常见的拼接方式包括横向拼接和纵向拼接。

横向拼接是指将LED模块按照水平方向进行排列，而纵向拼接则是按照垂直方向进行排列。

在确定拼接方式时，需要考虑显示内容的特点以及实际安装场地的情况，选择最合适的拼接方式。

2. 测量安装场地。

在进行LED显示屏的拼接之前，需要对安装场地进行精确的测量。

包括场地的长度、宽度、高度等尺寸数据，以及墙面的平整度和承重能力等参数。

通过测量数据，可以有效规划LED显示屏的拼接布局，确保拼接后的整体效果符合预期。

3. 进行拼接布局设计。

根据测量数据，进行LED显示屏的拼接布局设计。

在设计过程中，需要考虑到显示内容的分布、分辨率要求、视距等因素，合理规划LED模块的排列方式和拼接位置。

同时，还需要考虑到拼接缝隙的处理方式，确保拼接后的画面整体性和连贯性。

4. 安装固定支架。

在进行LED显示屏的拼接之前，需要安装固定支架。

固定支架的选择和安装位置直接影响到LED显示屏的稳定性和安全性。

在安装固定支架时，需要根据实际情况选择合适的固定方式和材料，确保固定支架的牢固性和稳定性。

5. 进行模块拼接。

在安装好固定支架后，可以开始进行LED模块的拼接。

在拼接过程中，需要注意模块之间的对齐和间距，确保拼接后的画面平整和统一。

同时，还需要进行电源线和信号线的连接，确保各个模块之间的通讯和供电正常。

6. 进行调试和优化。

在完成LED显示屏的拼接后，需要进行调试和优化工作。

通过调试，可以检查拼接后的画面是否完整，颜色是否一致，亮度是否均衡等。

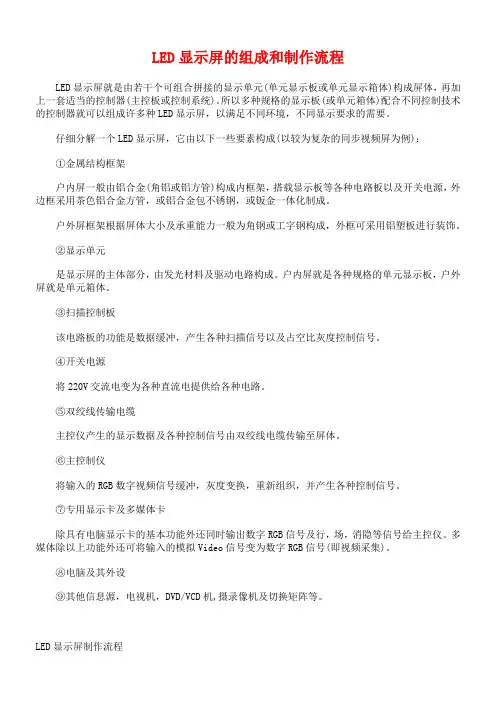

LED显示屏的组成和制作流程

LED显示屏的组成和制作流程

LED显示屏的组成和制作流程LED显示屏就是由若干个可组合拼接的显示单元(单元显示板或单元显示箱体)构成屏体，再加上一套适当的控制器(主控板或控制系统)。

所以多种规格的显示板(或单元箱体)配合不同控制技术的控制器就可以组成许多种LED显示屏，以满足不同环境，不同显示要求的需要。

仔细分解一个LED显示屏，它由以下一些要素构成(以较为复杂的同步视频屏为例)：①金属结构框架户内屏一般由铝合金(角铝或铝方管)构成内框架，搭载显示板等各种电路板以及开关电源，外边框采用茶色铝合金方管，或铝合金包不锈钢，或钣金一体化制成。

户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成，外框可采用铝塑板进行装饰。

②显示单元是显示屏的主体部分，由发光材料及驱动电路构成。

户内屏就是各种规格的单元显示板，户外屏就是单元箱体。

③扫描控制板该电路板的功能是数据缓冲，产生各种扫描信号以及占空比灰度控制信号。

④开关电源将220V交流电变为各种直流电提供给各种电路。

⑤双绞线传输电缆主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。

⑥主控制仪将输入的RGB数字视频信号缓冲，灰度变换，重新组织，并产生各种控制信号。

⑦专用显示卡及多媒体卡除具有电脑显示卡的基本功能外还同时输出数字RGB信号及行，场，消隐等信号给主控仪。

多媒体除以上功能外还可将输入的模拟Video信号变为数字RGB信号(即视频采集)。

⑧电脑及其外设⑨其他信息源，电视机，DVD/VCD机,摄录像机及切换矩阵等。

LED显示屏制作流程1、根据显示屏大小，取出横向的单元板数量，摆放整齐，不能有错位或者弯曲。

用卷尺勾住板子边缘，测量出的尺寸为显示屏的长度。

2、量出的实际尺寸减去1-2毫米作为下料尺寸。

3、竖向摆放单元板，测量出的尺寸是单元板的宽度。

注意单元板上箭头方向要一致。

4、下好料后，先用电钻打眼，然后用自攻钉或者铆钉将外框组装好。

注意固定孔要打在塑料拐角跟型材接触的地方。

LED显示屏基础资料

LED显示屏基础资料

4、 亚表贴方案：实际上是单灯方案一种改进，现在还在完善之中。
优势：在显示色彩一致性，视角等首要指标和标贴方案差别不大了，但成本较低，显示效果很好，解析度理论上可以做到17200以上。
缺点：加工还是较复杂，抗静电要求高。
总之，LED之所以受到广泛重视而得到迅速发展，是与它本身所具有优点 分不开。这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、 寿命长、耐冲击和性能稳定。LED发展前景极为广阔，目前正朝着更高亮 度、更高耐气候性、更高发光密度、更高发光均匀性，可靠性、全色化方 向发展。
1、 点阵模组方案：最早设计方案，由室内偽彩点阵屏发展而来
优势：原材料成本最有优势，且生产加工工艺简单，品质稳定。
缺点：色彩一致性差，马赛克现象较严重，显示效果较差。
2、 单灯方案：为解决点阵屏色彩问题，借鉴户外显示幕技术一种方案， 同时将户外图元复用技术（又叫图元共用技术，虚拟图元技术）移植到了 室内显示幕。
显示屏屏体显示信号源内容
显示文字文本，图形图片信息或显示图象视频信息。实是现场直 播，转播广播电视卫星电视；播放录象机，影碟机等视频节目；通过字幕 机实现在电视画面上叠加文字信息，全景，特写等实是编辑和播放功能。 显示各种图形，图案，动画；显示多种文字，文字可无级放缩。
2)LED显示屏模拟连接及系统控制效果图
10、 采用系统冗余技术，可实现系统扫描控制器双向数据传输，
其中一个扫描控制器损坏或级连线故障不影响整屏正常显示。
11、 采用级连报错及数据回传技术，可在本地控制端或远程直观 地监控整个LED显示屏系统连接及单元连接状态，以降低整个设备维护成本及排障周期。
12、釆用工业级开关电源，并降载20%使用。釆用先进电源管理技
4、 合理结构、简单组合，使显示幕体重量达到最低。
