LED拼接屏系统参数要求

LED屏体参数交互平板参数LED屏体参数序号名称数量推荐品牌接收卡90张发送卡2台1、具有完备的视频输入接口，包括2路CVBS，2路VGA，1路DVI，1路HDMI，1路YPbPr，1路选配SDI。

部分接口支持的输入分辨率最高可达1080p@60Hz。

V900可根据显示屏分辨率对输入图像进行逐点缩放。

2、提供无缝的快切和淡入淡出的切换效果，以增强并呈现专业品质的演示画面；3、画中画的位置、大小等均可调节，可以随心所欲的控制；4、一个直观的LCD显示界面，清晰的按键灯提示，简化了系统的安装和控制；5、画面稳定无闪烁、无扫描线、图像细腻、层次感好；6、支持新一代逐点校正技术，校正过程快速高效；7、根据屏幕所用LED的不同特性，实施白平衡校准及色域匹配，确保真实色彩还原；8、HDMI/DVI 视频输入；HDMI音频输入；9、支持高位阶视频输入，10bit/8bit；10、视频输出带载能力：230万像素，支持视频格式：RGB，YCbCr4:2:2，YCbCr4:4:4；开关电源120台输出功率为40A4.5V开关电源，较传统LED开关电源输出电压低，更节能配电箱1台PLC智能配电柜(远程操作LED显示屏的开关，对屏内的环境温度、火情、屏外的环境亮度进行实时监控，并有相应相应的报警信息)动力电缆60米纯国标516+1屏体钢结构1套镀锌方钢及角钢屏体两侧装修修复8平米根据现场颜色及材质修复现有装修改建根据现场颜色及材质进行改建预警系统软件及硬件进行预警1、具有完备的视频输入接口，包括2路CVBS，2路VGA，1路HDMI，3路DVI,支持一路DVILoop;2、支持3路DVI输出，其中一路为预览输出，另外两路拼接输出，最大输出分辨率可达5076x1080@60Hz；3、输入分辨率最大支持1920×1200@60Hz，且向下兼容；4、支持最多同时开五个窗口，每个窗口最大分辨率可达5076x1080，并且支持一路OSD，可以选择以图片或文字方式叠加；5、窗口的位置、大小等均可调节，可以随心所欲的控制；6、预监接口支持四宫格预监四路视频；7、支持16个用户场景，可直接调用，方便使用；8、具备强大的图像处理功能，配合专业的图像控制软件，具备友好的人机界面;9、提供多种输入源切换效果，以增强并呈现专业品质的演示画面；10、一个直观的LCD 显示界面，清晰的按键灯提示，简化了系统的控制控制计算机(3.2G/6M/4核)/4G(DDR42133)/1T(SATA)/超薄DVD/Windows7HomeBasic32位/NOFDD/USBKB/USBOptical Mouse/新180W防雷电源/3-3-3有限保修/NvidiaGT7202G三头DVI+VGA+HDMI64bit（可以支持最多3个输出）显卡/网络同传和硬盘还原－Netclone/LV2011(20"宽屏16:9LED背光液晶显示器,VGA接口,200nits,600:1,3百万:1(动态对比度),5ms,1600x900,可视角度为水平90度/垂直50度)LED显示屏辅材安装五金、信号线材参数86寸交互式平板1.★整机屏幕采用86英寸LED液晶屏，显示比例16:9，具备防眩光效果。

LED显示屏详细技术参数及资质要求一、LED显示屏的技术参数：1.像素间距：像素间距指的是LED显示屏上相邻像素之间的距离，一般以毫米为单位表示。

像素间距越小，显示屏的分辨率越高，图像显示效果越清晰。

2. 亮度：亮度是指LED显示屏所能达到的最大亮度，一般以nits（或者cd/m²）为单位表示。

亮度越高，显示屏在强光环境下的可视性越好。

3.视角：视角指的是从显示屏正前方看，仍然能够清晰看到图像的最大角度范围。

一般以水平和垂直角度表示。

视角越大，观众在不同角度观看显示屏时的视觉效果越好。

4.刷新率：刷新率是指LED显示屏每秒更新图像的次数，一般以赫兹（Hz）为单位表示。

刷新率越高，显示屏播放视频时的画面流畅度越高。

5.像素密度：像素密度是指在单位面积上的像素数量，一般以像素/平方米表示。

像素密度越高，显示屏的图像细节越丰富。

6. 色彩表现：色彩表现是指显示屏能够显示的颜色范围。

一般以色域范围来表示，如sRGB、Adobe RGB等。

色彩表现越好，显示屏能够还原出更多的颜色。

7.功耗：功耗是指LED显示屏在工作过程中所消耗的电力。

功耗越低，显示屏的运行成本也就越低。

二、LED显示屏的资质要求：1.产品合格证书：显示屏厂商需要提供产品合格证书，证明其产品符合国家强制性标准和行业标准，具有安全可靠的性能。

3.电气安全认证：显示屏厂商需要获得电气安全认证，如CE、UL等，证明其产品符合电气安全标准，能够安全可靠地运行。

4.品质体系认证：显示屏厂商需要建立健全的质量管理体系，并获得ISO9001等认证，以确保产品质量的稳定性和可靠性。

5.专利证书：显示屏厂商需要提供相关的专利证书，证明其产品在技术上具有独特创新性，防止知识产权的侵权。

以上是LED显示屏的详细技术参数及资质要求。

通过了解这些参数和要求，我们可以更好地选择和使用LED显示屏，确保其性能和质量。

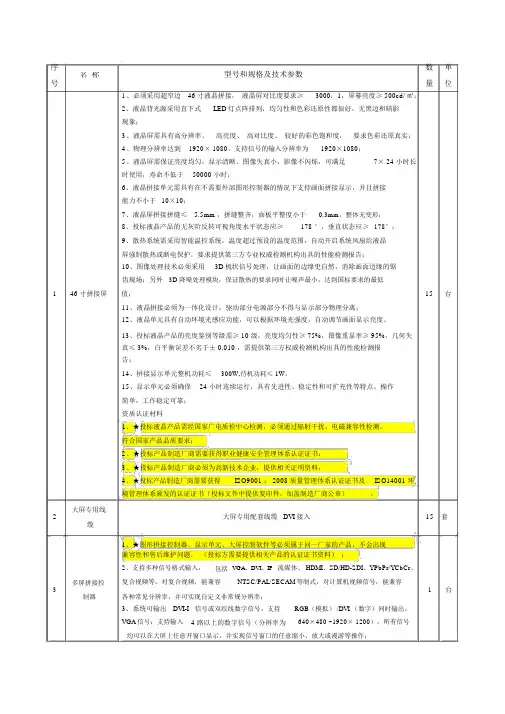

序型号和规格及技术参数数单名称量位号1、必须采用超窄边46 寸液晶拼接，液晶屏对比度要求≥3000：1，屏幕亮度≥ 500cd/ ㎡；2、液晶背光源采用直下式LED灯点阵排列，均匀性和色彩还原性都很好，无黑边和暗影现象；3、液晶屏需具有高分辨率、高亮度、高对比度、较好的彩色饱和度，要求色彩还原真实；4、物理分辨率达到1920× 1080，支持信号的输入分辨率为1920×1080；5、液晶屏需保证亮度均匀，显示清晰、图像失真小，影像不闪烁，可满足7× 24 小时长时使用，寿命不低于50000 小时；6、液晶拼接单元需具有在不需要外部图形控制器的情况下支持画面拼接显示，并且拼接能力不小于10×10；7、液晶屏拼接拼缝≤ 5.5mm ，拼缝整齐，面板平整度小于0.3mm，整体无变形；8、投标液晶产品的无灰阶反转可视角度水平状态应≥178 °，垂直状态应≥178°；9、散热系统需采用智能温控系统，温度超过预设的温度范围，自动开启系统风扇给液晶屏强制散热或断电保护。

要求提供第三方专业权威检测机构出具的性能检测报告；10、图像处理技术必须采用3D梳状信号处理，让画面的边缘更自然，消除画面边缘的锯齿现场；另外3D 降噪处理模块，保证散热的要求同时让噪声最小，达到国标要求的最低146 寸拼接屏值；15台11、液晶拼接必须为一体化设计，驱动部分电源部分不得与显示部分物理分离；12、液晶单元具有自动环境光感应功能，可以根据环境光强度，自动调节画面显示亮度。

13、投标液晶产品的亮度鉴别等级需≥ 10 级，亮度均匀性≥ 75%，图像重显率≥ 95%，几何失真≤ 3%，白平衡误差不劣于± 0.010 ，需提供第三方权威检测机构出具的性能检测报告；14、拼接显示单元整机功耗≤300W,待机功耗≤ 1W；15、显示单元必须确保24 小时连续运行，具有先进性、稳定性和可扩充性等特点，操作简单，工作稳定可靠；资质认证材料1、★投标液晶产品需经国家广电质检中心检测，必须通过辐射干扰，电磁兼容性检测，符合国家产品品质要求；2、★投标产品制造厂商需要获得职业健康安全管理体系认证证书；3、★投标产品制造厂商必须为高新技术企业，提供相关证明资料；4、★投标产品制造厂商需要获得ISO9001 ： 2008 质量管理体系认证证书及ISO14001 环境管理体系颁发的认证证书（投标文件中提供复印件，加盖制造厂商公章）；大屏专用线大屏专用配套线缆 DVI 接入15 套2缆1、★图形拼接控制器、显示单元、大屏控制软件等必须属于同一厂家的产品，不会出现兼容性和售后维护问题。

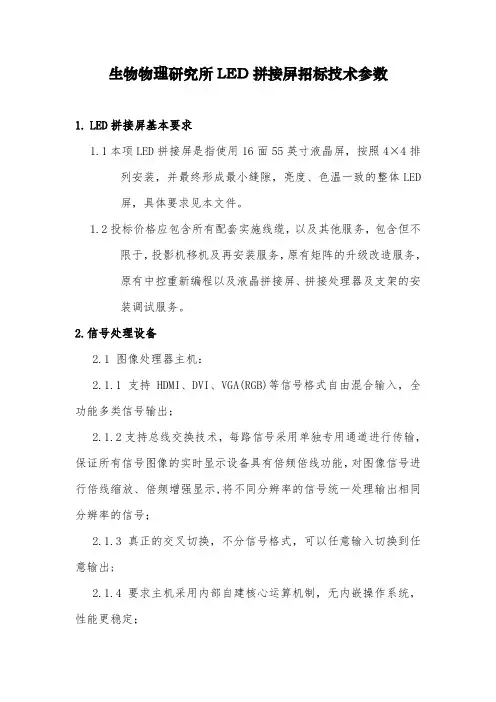

生物物理研究所LED拼接屏招标技术参数1.LED拼接屏基本要求1.1本项LED拼接屏是指使用16面55英寸液晶屏，按照4×4排列安装，并最终形成最小缝隙，亮度、色温一致的整体LED屏，具体要求见本文件。

1.2投标价格应包含所有配套实施线缆，以及其他服务，包含但不限于，投影机移机及再安装服务，原有矩阵的升级改造服务，原有中控重新编程以及液晶拼接屏、拼接处理器及支架的安装调试服务。

2.信号处理设备2.1 图像处理器主机：2.1.1支持 HDMI、DVI、VGA(RGB)等信号格式自由混合输入，全功能多类信号输出；2.1.2支持总线交换技术，每路信号采用单独专用通道进行传输，保证所有信号图像的实时显示设备具有倍频倍线功能，对图像信号进行倍线缩放、倍频增强显示,将不同分辨率的信号统一处理输出相同分辨率的信号；2.1.3真正的交叉切换，不分信号格式，可以任意输入切换到任意输出;2.1.4要求主机采用内部自建核心运算机制，无内嵌操作系统，性能更稳定；2.1.5采用动态检测技术和TrueLife Enhancement技术有效消除杂色和干扰；2.1.6采用6. 5GHz高带宽芯片以保证图像清晰；2.1.7采用HDMI1.4版本，符合HDCP标准；2.1.8支持1080P高清信号和3D视频信号；2.1.9支持信号时序重整，CEC, 36位真彩技术；2.1.10采用数字同步识别处理（DSIP)技术支持；2.1.11无缝集成CMMAW技术和CCSEB电源管理技术;2.1.12要求主机采用最小五寸的真彩触摸屏，切换时输入输出不同颜色显示切换工作状态；2.1.13具有网络控制、USB、串口、红外、面板多种控制方式，具备RS232通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如宏控和其他控制系统）配合使用，且直接支持中控系统控制。

2.2 外部控制：2.2.1要求主机支持网络控制及在线程序更新，可任意扩展模块；2.2.2产品带有断电现场切换记忆保护；内置监测模块，对设备内各种功能模块进行检测。

led拼接屏参数指标摘要：一、拼接屏概述二、拼接屏的主要参数指标1.尺寸2.亮度3.对比度4.拼缝5.拼接处理器三、拼接屏的类型及品牌四、拼接屏与LED 显示屏的对比五、选购拼接屏的注意事项正文：一、拼接屏概述拼接屏是一种将多个液晶显示屏拼接在一起，形成一个大屏幕的显示设备。

它具有高亮度、高对比度、高色域等优点，显示效果更加生动、逼真。

拼接屏可以根据不同需求实现画面分割显示、任意组合显示、全屏拼接、竖屏显示，漫游、叠加、缩放拉伸、跨屏显示等多种拼接显示方式。

二、拼接屏的主要参数指标1.尺寸：拼接屏的尺寸通常有40 寸、42 寸、46 寸、47 寸、55 寸、60 寸等不同规格。

2.亮度：拼接屏的亮度通常在450cd 到700cd 之间，越高的亮度显示效果越清晰。

3.对比度：拼接屏的对比度通常在3000:1 到4500:1 之间，越高的对比度显示的图像层次感越明显。

4.拼缝：拼接屏的拼缝是指拼接在一起的显示屏之间的缝隙，通常有22mm、10mm、6.7mm、5.5mm、4.9mm、3.5mm 等不同规格。

拼缝越小，显示效果越统一。

5.拼接处理器：拼接处理器分为内置和外置两种。

内置拼接处理器接口较少，功能简单；外置拼接处理器接口多，可扩展，功能丰富。

三、拼接屏的类型及品牌拼接屏主要有三星屏、LG 屏、京东方屏等不同类型。

这些品牌都是全球三大主要制造面板的厂商，产品质量和性能都有保障。

四、拼接屏与LED 显示屏的对比拼接屏和LED 显示屏在显示技术、分辨率、功耗等方面存在差异。

拼接屏采用LCD 液晶背发光技术，显示技术与家用电视相同，分辨率通常为19201080；而LED 显示屏采用发光二极管技术，利用三原色灯珠芯片进行封装成一个个的像素点进行显示，分辨率相对较低。

此外，拼接屏的功耗相对较低，而LED 显示屏的功耗较高。

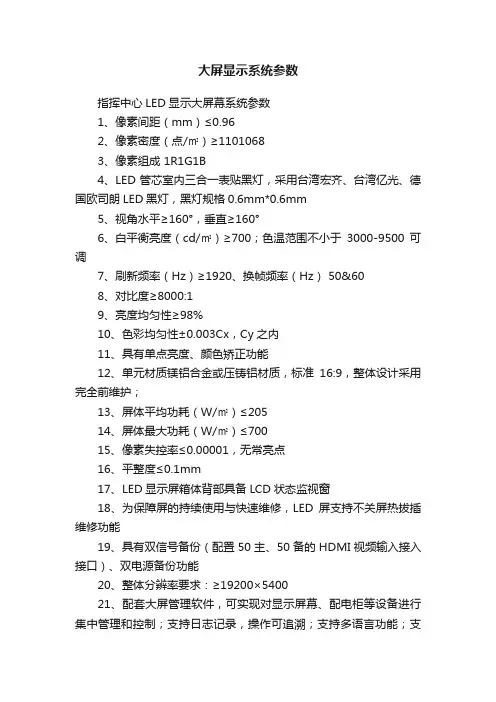

大屏显示系统参数指挥中心LED显示大屏幕系统参数1、像素间距（mm）≤0.962、像素密度（点/㎡）≥11010683、像素组成 1R1G1B4、LED管芯室内三合一表贴黑灯，采用台湾宏齐、台湾亿光、德国欧司朗LED黑灯，黑灯规格0.6mm*0.6mm5、视角水平≥160°，垂直≥160°6、白平衡亮度（cd/㎡）≥700；色温范围不小于3000-9500可调7、刷新频率（Hz）≥1920、换帧频率（Hz） 50&608、对比度≥8000:19、亮度均匀性≥98%10、色彩均匀性±0.003Cx，Cy之内11、具有单点亮度、颜色矫正功能12、单元材质镁铝合金或压铸铝材质，标准16:9，整体设计采用完全前维护；13、屏体平均功耗（W/㎡）≤20514、屏体最大功耗（W/㎡）≤70015、像素失控率≤0.00001，无常亮点16、平整度≤0.1mm17、LED显示屏箱体背部具备LCD状态监视窗18、为保障屏的持续使用与快速维修，LED屏支持不关屏热拔插维修功能19、具有双信号备份（配置50主、50备的HDMI视频输入接入接口）、双电源备份功能20、整体分辨率要求：≥19200×540021、配套大屏管理软件，可实现对显示屏幕、配电柜等设备进行集中管理和控制；支持日志记录，操作可追溯；支持多语言功能；支持LED显示屏等系统设备工作状态实时监控、故障智能诊断；支持自动的场景、节目播放、开关控制22、配置2套PLC配电柜，从大楼双路供电加载的一体化UPS配电柜分别接入，满足LED大屏幕使用需要；配电柜内部开关器件应采用诸如施耐德、西门子、ABB等同档次品质产品；配电柜应具备过压、过流、欠压、短路、断路以及漏电保护等功能，应配置有漏电保护开关、空气开关、熔断器、延时启动接触器、含浪涌保护器、PLC可编程控制器等；配电柜门上应装有旋钮开关和运行状态指示灯；配电柜应支持远程管理功能，配置相应软件且具备和环境监控等系统的接口。

LED显示屏详细技术参数及资质要求
二、资质要求：
1、为保证产品的稳定和售后维护问题，要求显示屏屏体、控制系统、视频处理器为同一制造商的产品。

（提供相关产品的CCC证书或软件著作权证书复印件，加盖制造商公章）
2、投标人所投LED产品为环保产品，LED屏需要具有中国节能产品认证证书。

（提供复印件，加盖制造商公章）
3、投标人所投LED产品通过UL-94V0级防火阻燃测试。

（提供复印件，加盖制造商公章）
4、LED屏制造商需通过ISO14001环境认证、ISO9001认证及国家高新技术企业证书。

（提供复印件，加盖制造商公章）
5、投标人所投LED屏须提供售后服务承诺等相关证明文件。

（提供复印件，加盖制造商公章）。

拼接屏技术参数范文拼接屏是一种将多个显示屏组合在一起形成一个大屏幕的技术，适用于大型会议室、控制室、广告牌、户外广告牌等场所。

下面是拼接屏的技术参数范文，供参考：一、物理参数：1.尺寸：拼接屏的尺寸根据应用场所的大小和需求来确定，一般有标配尺寸和可定制尺寸可供选择。

2.显示区域：拼接屏的显示区域大小也可以根据实际需求进行定制，常见的有3x3、4x4、5x5等不同规格。

二、分辨率：1.像素密度：拼接屏的像素密度是指单位长度内的像素点数量，一般以像素/平方米为单位来表示。

2.分辨率：拼接屏的分辨率决定了其显示效果的清晰度，一般以水平像素和垂直像素来表示，如1920x1080。

三、亮度和对比度：1. 亮度：拼接屏的亮度决定了其在不同环境光照条件下的显示效果，一般以cd/m²为单位来表示。

2.对比度：拼接屏的对比度决定了其显示的图像的黑白色差异程度，常见的有静态对比度和动态对比度两种。

四、色彩：1.色彩显示范围：拼接屏的色彩显示范围决定了其可以显示的颜色数量，常见的有256级灰度和16.7M色等。

2.色彩准确度：拼接屏的色彩准确度决定了其显示的图像色彩与原始图像色彩的保持程度，常见的有8位、10位、12位等。

五、视角：1.水平和垂直视角：拼接屏的水平和垂直视角决定了其在不同观看角度下的显示效果，一般以水平和垂直角度来表示。

2.观看距离：拼接屏的观看距离是指观看者与屏幕之间的垂直距离，不同观看距离下的显示效果也会有所差异。

六、刷新率和响应时间：1.刷新率：拼接屏的刷新率决定了其屏幕上图像的更新速度，一般以赫兹（Hz）为单位来表示。

2.响应时间：拼接屏的响应时间决定了其显示图像的时延，也是评估其动态表现能力的重要指标。

七、耗电量和功耗：1.耗电量：拼接屏的耗电量决定了其正常工作所需要的电能，通常以瓦特（W）为单位来表示。

2.功耗：拼接屏的功耗是指其在实际工作过程中所消耗的电能，是评估其能源利用效率的指标。

一、LED显示屏系统技术参数序号项目名称数量单位技术要求1 LED显示屏≥11.0592㎡一、屏体尺寸：长=5.76m；高=1.92m二、技术参数1、像素间距(mm) ≤P2.5；2、像素密度≥160000点/m²；3、模组平整度：≤0.15mm（提供CNAS认可实验室出具的检测报告）4、支持单点亮度和色度校正（提供CNAS认可实验室出具的检测报告）5、白平衡亮度600-800cd/㎡（6500K，校正后）（提供CNAS认可实验室出具的检测报告）6、色温可调范围：3000k~10000k，并可自定义色温值。

（提供CNAS认可实验室出具的检测报告）7、对比度5000:1（提供CNAS认可实验室出具的检测报告）8、视角：水平视角≥160°，垂直视角≥140°（提供CNAS认可实验室出具的检测报告）9、刷新频率≥3000HZ（提供CNAS认可实验室出具的检测报告）10、换帧频率：50&60HZ（提供CNAS认可实验室出具的检测报告）11、灰度：100%亮度 16bit灰度，20%亮度12bit灰度（提供CNAS认可实验室出具的检测报告）12、模组亮度均匀性≥98%（提供CNAS认可实验室出具的检测报告）13、峰值功耗≤330W/㎡，平均功耗≥110W/㎡（提供CNAS认可实验室出具的检测报告）14、寿命典型值≥50000小时（提供CNAS认可实验室出具的检测报告）15、产品满足盐雾10级要求（提供CNAS认可实验室出具的检测报告）16、在40℃80%RH恒定湿热环境下，工作正常。

（提供CNAS认可实验室出具的检测报告）17、按照SJ/T 11590-2016LED显示屏图像主观质量评价方法的要求，评价等级为优（提供CNAS认可实验室出具的检测报告）18、具有先进的除亮、暗线功能，从软、硬两方面彻底改善困扰小间距LED安装精度造成的亮、暗线问题（提供相应证书）2 控制系统1 套1、支持HDMI和DVI视频信号输入；2、支持外部音频/HDMI音频输入，通过网线同步传输；3、支持高位阶视频输入：12bit/10bit/8bit；4、输入分辨率：最大2560*1600像素，支持最大分辨率内的任意分辨率；先进设计，优质元器件，支持全系列接收卡。

拼接屏技术参数范文拼接屏技术是一种用于组合多个显示器屏幕形成一个大屏幕的技术。

它可以广泛应用于广告牌、会议室、指挥中心等需要大屏幕显示的场所。

拼接屏技术可以实现高分辨率、高亮度、高对比度以及无缝显示效果。

以下是一些拼接屏常见的技术参数：1.屏幕尺寸：拼接屏的常见尺寸包括55英寸、65英寸、75英寸、85英寸等。

尺寸越大，显示效果越好，但成本也会相应提高。

2.分辨率：常见的拼接屏的分辨率包括全高清（1920×1080）、4K （3840×2160）等。

分辨率越高，图像显示越清晰，但需要更高的硬件配置支持。

3.亮度和对比度：亮度指的是拼接屏显示的最大亮度，对比度指的是显示器亮度的最大比例。

高亮度和高对比度可以提供更好的显示效果，使图像更加鲜明、明亮。

4.可视角度：可视角度指的是观看显示屏时能够保持清晰显示的角度范围。

拼接屏应具有较大的可视角度，以便观众在不同角度观看时都能获得良好的视觉效果。

5.响应时间：响应时间指的是从输入信号到屏幕显示出相应内容的时间。

较低的响应时间可以减少图像残影和拖影现象，提供更流畅的动态显示效果。

6.电源功耗：电源功耗是指拼接屏在正常工作状态下消耗的电能。

较低的功耗意味着更节能环保，同时也可以降低使用成本。

7.边框宽度：边框宽度指的是相邻显示屏之间的间距。

较窄的边框可以提供更为连续和完整的显示效果，使多个屏幕的拼接更加自然。

8.显示技术：常见的显示技术包括液晶显示技术（LCD）、有机发光二极管显示技术（OLED）、电容式触摸屏技术等。

不同的显示技术有着各自的优势和应用场景。

9.可视性和耐用性：拼接屏应具有良好的可视性，可以在不同的环境光线下清晰显示。

同时，拼接屏也应具备较高的耐用性，以适应长时间连续使用的需求。

10. 显示接口：常见的显示接口包括HDMI、DisplayPort、DVI等。

显示接口的选择需要考虑拼接屏的使用环境和设备的兼容性。

这些技术参数对于选择合适的拼接屏具有重要的参考价值。

LED显示屏P5参数
1. 像素间距：P5表示每个像素的间距为5mm。

像素间距越小，显示效果越清晰，同时也会影响到显示屏的分辨率和成本。

2. 模块尺寸：通常LED显示屏由多个模块拼接而成，每个模块的尺寸为320mm×160mm。

模块尺寸决定了显示屏的尺寸和比例。

3. 亮度：P5 LED显示屏的亮度通常为2000-5000 nits。

亮度决定了显示屏在各种光照条件下的可见性，较高的亮度可以保证显示效果的清晰度。

5.色彩：P5LED显示屏支持多种色彩，包括红色、绿色、蓝色等。

通过控制不同颜色LED灯的亮度和组合，可以呈现出数百万种不同颜色的图像。

6.刷新率：P5LED显示屏的刷新率通常为800-1000Hz。

刷新率越高，屏幕显示的画面越流畅，同时也对控制系统的要求更高。

7.功耗：P5LED显示屏的功耗通常为300-500W/㎡。

功耗大小与屏幕尺寸、亮度和使用环境等因素有关。

8.观看角度：P5LED显示屏具有较大的观看角度，垂直和水平观看角度可达到160°以上。

观看角度决定了观众在不同位置观看时，屏幕显示的效果是否一致。

10.显示内容：P5LED显示屏可以显示静态图像、动态视频、文字等内容。

配合控制系统，可以实现远程控制、分屏显示等功能。

总结：LED显示屏P5具有较小的像素间距、高亮度、高像素密度、多种色彩、高刷新率和观看角度等特点，适用于进行高清、高清晰度的图
像和视频显示。

同时，P5LED显示屏的功耗适中，寿命较长，为用户提供了可靠和稳定的显示解决方案。
