三星did液晶拼接屏参数

三星55寸液晶拼接屏|液晶拼接屏|拼接屏产品型号参数型号LTI550HN01(拼缝5.6mm)
面板类型S-PV A(DID)
背光Direct LED backlight
屏幕尺寸55"
显示面积1209.6(H)×680.4(V)
外形尺寸
1215.3mm×686.1mm×68.5mm （W×H×D）
显示模式16:9
拼缝 5.6mm
物理分辨率1920*1080
像素点距0.630mm(W)×0.630mm(H) 色域92%
亮度700 cd/m2
对比度4000:1
响应时间8ms
可视角度178°/178°
色彩1073.7M（10-bit）
色温10000K
菜单语言中文/英文
使用寿命60000小时
输入输
出
HDMI/DVI 1
Y,Pb,Pr 1（BNC×3）复合视频输入2（BNC*2）VGA输入 1
S端子输入 1
复合视频输出 1
电源输入电压AC110V~240V，50/60Hz 最大功耗≤330W
待机功耗＜1W
环境工作温度0～50℃
工作湿度20～80%
存储温度-20～70℃
存储湿度20～80
标准配件VGA线，电源线，BNC线可选配件机柜式，壁挂式，落地式
源自百度文庫。

1215.3*686.1mm 5.7MM(光学)5.3MM物理(1.7mm+3.6mm)价格：66000元DID 55寸超窄边液晶拼接单元55 寸超窄边液晶拼接单元显示屏DID 55 寸超窄边液晶拼接屏采用直下式 LED 光源技术显示屏， 3000 ： 1 的对比度； 10000K 的色温；专为视频展示设计，高亮度高清晰度，55寸超窄边液晶拼接单元显示屏DID 55寸超窄边液晶拼接屏采用直下式LED光源技术显示屏，3000：1的对比度；10000K的色温；专为视频展示设计，高亮度高清晰度，即使在阳光照射下，依然完美显示；超窄小拼缝在5.3mm，并具有边框补偿功能，高度还原真实画。

1、采用直下式LED光源技术显示屏，3000：1的对比度；10000K的色温；2、可支持到256屏幕墙；3、超窄小拼缝在5.3mm，并具有边框补偿功能，高度还原真实画；4、高分辨率，单屏可达1920X1080；5、超长寿命，运行稳定，没有任何灼伤、损伤，维护成本低；6、丰富的输入输出接口，VGA、HDMI、YPbPr、AV接口端子；7、全新的超宽视角延展技术，保证在上下左右178度视角内观看到的图像不变形，色彩无失真。

超窄边框超窄边框设计，使得屏幕之间近乎无缝， 55寸超窄边拼接显示屏左、上边的边框宽度为3.6mm，右、下边的宽度为1.7mm。

多屏拼接时边框间隔为5.3mm，呈现出一幅逼真细腻，超强震撼的画面。

直下式LED背光为了实现比传统冷阴级荧光灯背光源亮度更均匀，及在阳光照射下，能完美显示，55寸超窄边拼接单元将LED单元直接排列在液晶层后面的背板上，让画面显示更完美。

产品应用领域监控中心:公安、金融、能源、交通、煤矿、政府、企业等监控及指挥调度中心公众显示:机场、铁路、地铁、公路等交通行业、图书馆、博物馆、动物园、商场等展示场所商业演示:电视演播厅、大型演出及商业会展、酒店大堂、企事业单位办公大厅、会议室科研军事:科研教育机构、医疗机构、军事作战指挥、气象地理勘测。

lcd和dlp和led的区别LED、DID、DLP对比详细参数的对比液晶是当今最高端、最理想的显示设备，其优异的性能，已经获得了广泛认可。

液晶屏作为拼接单元，克服了DLP和LED幕墙的缺点，提供了一种性能优异，使用灵活的拼接幕墙。

对比度一般采用背光点灭控制方式，三星公司现在采用了画面部分(将画面分割成64个部分)背光亮度控制，可提高显示图像的表现力，目前的DID新品已经推出两年，完全解决了对比度问题，在这方面占有了绝对的优势。

其长寿稳定的特点，尤其适合监控终端显示这种长期开机的场合。

相比上述两类显示器件，你会发现，液晶显示器件确实具有很多独到的优异特性，以下是从功耗、光学原理、安全稳定性、结构、色彩、寿命、辐射、污染等各个角度进行分析对比三种显示技术：(1)低压、微功耗LCD功率由以前的300W已经下降到190W，采用的方法是减少液晶面板背光发光灯管数量，同时它的发光亮度并未因此而降低，因为在灯管的前方增加了7层增量膜，这样使得光源的透光性更加，达到最佳的背光效果。

LED一个平方的的面积下功耗也达到了570w，可见其功耗并不低。

(2)被动型显示液晶显示器件本身不能发光，它靠调制外界光达到显示目的。

它不像主动型显示器件那样，靠发光刺激人眼实现显示，而是单纯依靠对外界光的不同反射形成的不同对比度来达到显示目的。

所以我们才称其为被动显示。

被动型的显示本身是不发光的，因此在黑暗处不能看清，但在自然界中，人类所感知的视觉信息中，90％以上是靠外部物体的反射光，而并非靠物体本身的发光。

所以，被动显示更适合于人的眼视觉，更不易引起疲劳。

这个优点在大信息量、高密度、快速变换、长时间观察的显示时尤为重要。

此外，被动显示还不怕光冲刷。

所谓光冲刷，是指当环境光较亮时，被显示的信息被冲淡，从而显示不清晰。

而被动型显示，液晶显示不仅可以用于室外进行显示，而且可以在阳光等强烈照明环境下也可以显示得很清晰。

对于黑暗中不能观看的缺点，只要配上背光源，就可以克服。

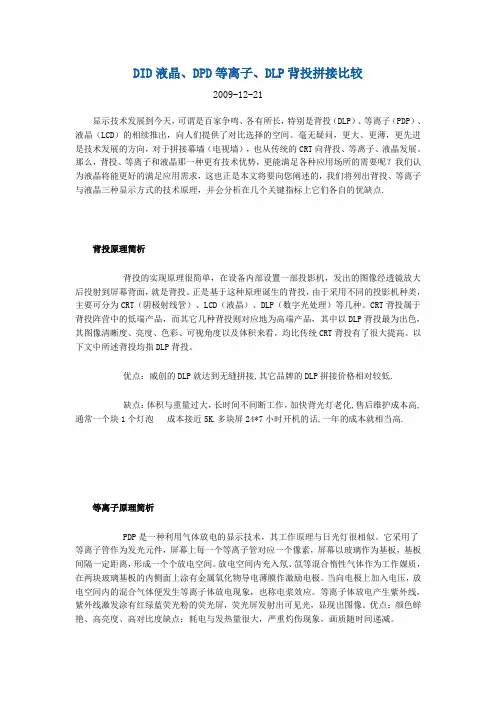

DID液晶、DPD等离子、DLP背投拼接比较2009-12-21显示技术发展到今天，可谓是百家争鸣、各有所长，特别是背投（DLP）、等离子（PDP）、液晶（LCD）的相续推出，向人们提供了对比选择的空间。

毫无疑问，更大、更薄，更先进是技术发展的方向，对于拼接幕墙（电视墙），也从传统的CRT向背投、等离子、液晶发展。

那么，背投、等离子和液晶那一种更有技术优势，更能满足各种应用场所的需要呢？我们认为液晶将能更好的满足应用需求，这也正是本文将要向您阐述的，我们将列出背投、等离子与液晶三种显示方式的技术原理，并会分析在几个关键指标上它们各自的优缺点.背投原理简析背投的实现原理很简单，在设备内部设置一部投影机，发出的图像经透镜放大后投射到屏幕背面，就是背投。

正是基于这种原理诞生的背投，由于采用不同的投影机种类，主要可分为CRT（阴极射线管）、LCD（液晶）、DLP（数字光处理）等几种。

CRT背投属于背投阵营中的低端产品，而其它几种背投则对应地为高端产品，其中以DLP背投最为出色，其图像清晰度、亮度、色彩、可视角度以及体积来看，均比传统CRT背投有了很大提高。

以下文中所述背投均指DLP背投。

优点：威创的DLP就达到无缝拼接,其它品牌的DLP拼接价格相对较低.缺点：体积与重量过大，长时间不间断工作，加快背光灯老化,售后维护成本高,通常一个块1个灯泡成本接近5K.多块屏24*7小时开机的话,一年的成本就相当高.等离子原理简析PDP是一种利用气体放电的显示技术，其工作原理与日光灯很相似。

它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，形成一个个放电空间。

放电空间内充入氖、氙等混合惰性气体作为工作媒质，在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。

当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。

等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。

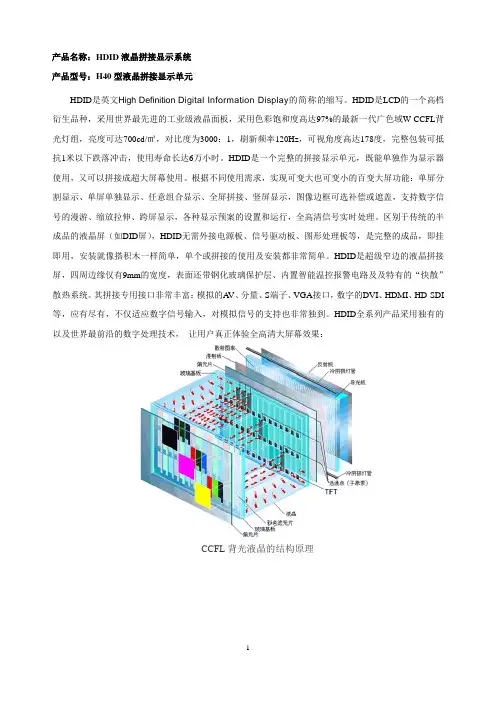

产品名称：HDID液晶拼接显示系统产品型号：H40型液晶拼接显示单元HDID是英文High Definition Digital Information Display的简称的缩写。

HDID是LCD的一个高档衍生品种，采用世界最先进的工业级液晶面板，采用色彩饱和度高达97%的最新一代广色域W-CCFL背光灯组，亮度可达700cd/㎡，对比度为3000：1，刷新频率120Hz，可视角度高达178度，完整包装可抵抗1米以下跌落冲击，使用寿命长达6万小时。

HDID是一个完整的拼接显示单元，既能单独作为显示器使用，又可以拼接成超大屏幕使用。

根据不同使用需求，实现可变大也可变小的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏拼接、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。

区别于传统的半成品的液晶屏（如DID屏），HDID无需外接电源板、信号驱动板、图形处理板等，是完整的成品，即挂即用，安装就像搭积木一样简单，单个或拼接的使用及安装都非常简单。

HDID是超级窄边的液晶拼接屏，四周边缘仅有9mm的宽度，表面还带钢化玻璃保护层、内置智能温控报警电路及及特有的“快散”散热系统。

其拼接专用接口非常丰富：模拟的A V、分量、S端子、VGA接口，数字的DVI、HDMI、HD-SDI 等，应有尽有，不仅适应数字信号输入，对模拟信号的支持也非常独到。

HDID全系列产品采用独有的以及世界最前沿的数字处理技术，让用户真正体验全高清大屏幕效果：CCFL背光液晶的结构原理最新一代广色域W-CCFL将色彩表现能力提高30%以上1、采用先进的“高清自适应技术”，能将低像素图像在全高清显示屏中清晰再现：一般情况下，标清（像素640×480，简称SD或720×480的DVD效果）的视频及静止画面清晰度仅为全高清的1/6不到，当在全高清液晶显示器上显示一幅DVD画面，就相当于用6个像素的面积来显示1个原始像素画面，这样整幅画面是相当粗糙的，会看到很多马赛克色块或模糊粗糙边缘，浪费了1920×1080的屏幕。

4*5 大屏显示系统方大屏幕拼接显示系统根据甲方使用要求和物理环境情况，我们设计了这套三星46 寸3.5mm拼缝的DID 液晶拼接显示系统方案。

本系统将国际最卓越的高清晰度数码显示技术、DID 拼接技术、多屏图像处理技术、网络技术、集中控制技术等的应用集合为一体，使整套系统成为一个拥有高亮度、高清晰度、高智能化控制、操作方法最先进的LCD大屏幕显示系统。

监控中心工作人员获得各种信息的最后环节，它的功能和效果直接影响到信息的可视化程度和决策的成效，也直接影响整个监控管理系统的效能的发挥。

1.1、项目要求本方案主要由高质量的4行5列总计20台三星46寸DID超窄边液晶拼接屏组成。

1.2、建设目标本方案系统建设的总体目标是：系统充分考虑到先进性、稳定性、实用性、经济性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便，升级扩展性好的大屏幕显示系统，以达到能满足图像和数据显示的需求。

本方案力求采用高质量的液晶大屏幕拼接显示系统以获得最佳的监控画面显示效果，并对系统的稳定性、灵活性、可扩充性、档次性、技术服务等方面予以全方位的考虑，结合本公司在以往拼接监控显示系统的优点和丰富经验来设计本方案，在显示效果和规模上体现用户单位的形象和实力，更表现用户单位在先进科技的应用方面已达到国际一流水平。

1.3、设备选型对于方案的构思、系统的设计、器材的选型我们都经过了严谨的刷选，并做了大量的市场调查论证，结合目前大部分类似工程在应用中出现的不足，我们也提出了解决方案并在本系统加以利用，确保系统能达到以下的优点：最先进的技术所有产品和技术源自业内最先进的权威机构。

最真实的指标所有器材的技术指标源自各厂家的官方资料，全部经过严密的测试和老化试验，所有系统的指标全部经过科学计算和技术论证。

先进型性原则采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。

整个系统能体现当今显示技术的发展水平。

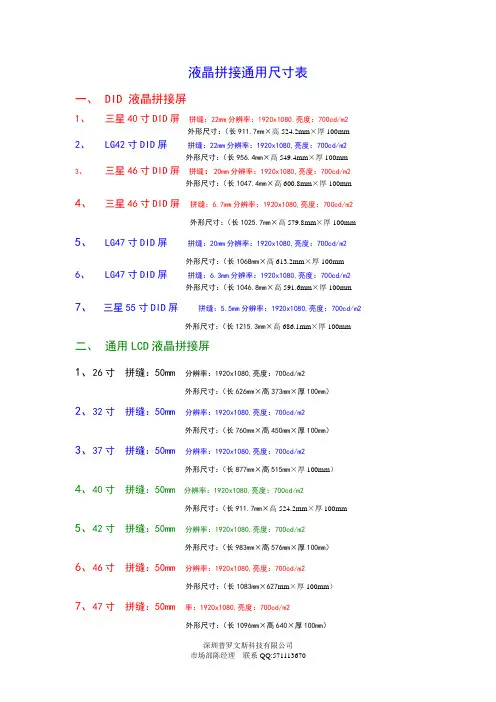

液晶拼接通用尺寸表一、DID 液晶拼接屏1、三星40寸DID屏拼缝：22mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长911.7mm×高524.2mm×厚100mm 2、LG42寸DID屏拼缝：22mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长956.4mm×高549.4mm×厚100mm 3、三星46寸DID屏拼缝：20mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1047.4mm×高600.8mm×厚100mm 4、三星46寸DID屏拼缝：6.7mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1025.7mm×高579.8mm×厚100mm 5、LG47寸DID屏拼缝：20mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1068mm×高613.2mm×厚100mm 6、LG47寸DID屏拼缝：6.3mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1046.8mm×高591.6mm×厚100mm 7、三星55寸DID屏拼缝：5.5mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1215.3mm×高686.1mm×厚100mm二、通用LCD液晶拼接屏1、26寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长626mm×高373mm×厚100mm）2、32寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长760mm×高450mm×厚100mm）3、37寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长877mm×高515mm×厚100mm）4、40寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长911.7mm×高524.2mm×厚100mm 5、42寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长983mm×高576mm×厚100mm）6、46寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1083mm×627mm×厚100mm）7、47寸拼缝：50mm 率：1920x1080,亮度：700cd/m2外形尺寸：（长1096mm×高640×厚100mm）深圳普罗文斯科技有限公司市场部陈经理联系QQ:571113670。

DID液晶拼接墙46寸超窄边3*3液晶拼接显示技术方案设计1．超窄边产品方案配置技术指标及价格2．拼接墙显示效果图1、自由组合显示2、分屏显示3、单屏显示4、整屏显示3．工程实例案例46寸超窄边2*3液晶拼接墙实例图46寸超窄边3*3液晶拼接墙实例图大同市广陵公安局（46寸超窄边3*3液晶拼接墙）济南章丘热力公司（46寸超窄边3*3液晶拼接墙）南京新世纪酒店（46寸超窄边3*3液晶拼接墙）河南平顶山中平能化八矿安全监测中心（46寸超窄边3*3液晶拼接墙）46寸超窄边4*9液晶拼接墙----实例图西安热力公司（46寸超窄边2*4液晶拼接墙）山东东营广饶县农业局（46寸超窄边2*2液晶拼接墙）西安市高新区热力大楼路灯控制系统（46寸超窄边2*3液晶拼接墙）北京安利（46寸超窄边竖屏1*3液晶拼接墙）沈阳邮政储蓄银行（46寸超窄边2*2液晶拼接墙）46寸超窄边3*4液晶拼接墙实例图46寸超窄边4*4液晶拼接墙实例图4． LCD TFT 液晶屏的显示原理及DID屏的特征液晶显示原理及构造液晶（Liquid Crystal）“液晶”是液态晶体的简称，它是一种既像液体（能流动）又像晶体（有晶体的光学性质）的物质。

液晶分子的排列有一定秩序，在外界电场的作用下液晶分子的排列会发生变化，从而影响它的光学性质。

液晶屏（Liquid Crystal Display，以下简称LCD）液晶屏是由两块平行的薄玻璃板构成，两玻璃板之间的距离非常小，填充的是被分割成很小单元的液晶体。

液晶板本身不发光，它通过液晶屏的背光源使液晶屏亮起来。

液晶屏的优势在于体积小、重量轻、显示面积大、画面稳定、无辐射、低能耗和环保等特点。

与CRT显示器相比，液晶显示器的耗电量只有CRT的1/3，厚度只有1/8，重量不到1/3，节省空间60％以上。

TFT液晶屏TFT（Thin-Film Transistor）薄膜晶体管的英文缩写，这是目前的顶级材质液晶屏，属于有源矩阵类型液晶屏，背部设有特殊灯管，可以“主动地”对屏幕上的各个独立的像素进行控制，这也就是我们常说的主动矩阵TFT，它的反应时间比较快，而且可视角度大，彩色饱和度高。

三星46寸DID液晶拼接屏参数国瑞46寸超窄边液晶拼接墙国瑞46寸液晶单元模块,拼接缝为6.7mm,M*N拼接使屏幕面积几乎可以无限拼接,显示比例灵活自由。

这是液晶显示技术的突破，同时也是大型显示幕墙在投影、LED之外的又一大全新技术就配合软、硬控制及RS-232通讯端口，可实现多路信号接入、切换，画面自由分割、组合，显示单元参数设置等远程控制，功能强大。

超高亮度、对比度，亮度均匀、色彩饱满亮丽实现了一个梦想。

即大型显示幕墙同样可以拥有完美画质、超亮度450/cd㎡，使屏幕更加明亮，对比度达3000:1。

保证色彩的鲜明与饱满，两者通过领先设计的显示芯片达到完美平衡，呈现无与伦比的显示效果。

同时，液晶拼接技术特色性使各显示单元的亮度均匀，画面衔接流畅自然，整体感极强。

超高分辨率显示，画面清晰细腻、纤毫毕现因应日益长的监控和信息显示需求，大型显示幕墙需要更精细点距、更高分辨率，超高分辨率显示（VGA、DVI HDMI UXGA）。

不论文本、图形，还是图片、动态视频，样样精通。

双向160度宽广视角，满足全方位观赏需求大型显示幕墙通常被置于开放性空间，因此应拥有更宽广的视角，以满足观看者自屏幕下方、左右两侧的全方位观看需要。

拥有双方向（水平、垂直）1600超宽广视角，在任何角度看均可享受明亮、清晰的显示效果，尤其适合大型监控、公共场所、有限空间内的多主体观看。

各显示单元亮度、色彩一致性高，整体显示流畅完美不只每个显示单元亮度均匀，在亮度、色彩上同样亮度一致，这一点对于由多个单元组合而成的显示幕墙而言尤为重要。

在出厂前经过严格的色相及亮度平衡调整，找时间工作亦不会发生色相漂移，无需经常性手工调节，即可实现幕墙整体色彩亮度同意协调，显示流畅完美。

机身超薄，显示单元厚度6cm，幕墙厚度仅20-30cm区别于传统幕墙，液晶显示幕墙拥有令人难以置信的轻薄机身，显示厚度仅为6cm，配合支架，整体厚度也仅为20-30cm。

液晶拼接屏等硬件设备详细参数一、拼接屏系统要求大屏幕采用DID液晶拼接系统，液晶拼接屏显示系统应能确保24小时连续运行，整套系统具有先进性、稳定性和可扩充性，整套系统具有先进性、稳定性和可扩充性。

液晶拼接屏应具有较高分辨率、可调亮度和对比度、范围宽，色彩还原真实，图像失真小，亮度均匀，显示清晰，系统操作简单，维护方便，使用寿命长；应支持多屏图像拼接，画面可整屏显示，也可分屏显示，画面能够自由缩放、移动、漫游，不受物理拼缝的限制；采用软件控制窗口的拼接与分割，屏与屏之间的拼缝不能影响汉字和图像的正确显示。

支持多种信号的同时显示：1. 液晶单元的要求：液晶拼接单元具体参数如下：1: Cortez™数字图像处理平台是一款专门应用于医疗,广电等传统高端图像显示领域的处理平台, MAST ™数字图像处理平台是一款应用于家用液晶电视图像显示的处理平台2: Cortez™平台内部集成独家专利的第二代方向关联的逐行扫描技术,动态色彩管理,自适应颜色/对比度增强和内建自适应数字3D降噪/3D 梳形濾波器/3D去交錯/雜訊抑制等多项图像显示领域的专利技术,非常适合于安防监控对高清视频的需求3: Cortez™由于内部集成多种专利技术在处理监控面面时避免成像有画面出像边缘出现黑边.锯齿和色采失真等多项技术问题,是当今天世界上最适合的一款用于安防监控领域的图像处理平台.1)显示屏幕对角线尺寸为46"英寸，××118mm。

显示区域：×2)观看视角到达水平/垂直度和72%的色彩饱和度，确保画面的输出精确和稳定，色彩饱和靓丽，屏幕更加明亮，画质更加清晰，画面衔接流畅自然，整体显示流畅完美，呈现完美的显示效果。

3)拼接单元点距为0.53 mm (H) * 0.53 mm (V)。

4)物理分辨率1920×1080；屏幕比例为16∶9，响应时间≤8ms。

双边拼接接缝≤5.5 mm。
