液晶拼接大屏技术参数

序型号和规格及技术参数数单名称量位号1、必须采用超窄边46 寸液晶拼接，液晶屏对比度要求≥3000：1，屏幕亮度≥ 500cd/ ㎡；2、液晶背光源采用直下式LED灯点阵排列，均匀性和色彩还原性都很好，无黑边和暗影现象；3、液晶屏需具有高分辨率、高亮度、高对比度、较好的彩色饱和度，要求色彩还原真实；4、物理分辨率达到1920× 1080，支持信号的输入分辨率为1920×1080；5、液晶屏需保证亮度均匀，显示清晰、图像失真小，影像不闪烁，可满足7× 24 小时长时使用，寿命不低于50000 小时；6、液晶拼接单元需具有在不需要外部图形控制器的情况下支持画面拼接显示，并且拼接能力不小于10×10；7、液晶屏拼接拼缝≤ 5.5mm ，拼缝整齐，面板平整度小于0.3mm，整体无变形；8、投标液晶产品的无灰阶反转可视角度水平状态应≥178 °，垂直状态应≥178°；9、散热系统需采用智能温控系统，温度超过预设的温度范围，自动开启系统风扇给液晶屏强制散热或断电保护。

要求提供第三方专业权威检测机构出具的性能检测报告；10、图像处理技术必须采用3D梳状信号处理，让画面的边缘更自然，消除画面边缘的锯齿现场；另外3D 降噪处理模块，保证散热的要求同时让噪声最小，达到国标要求的最低146 寸拼接屏值；15台11、液晶拼接必须为一体化设计，驱动部分电源部分不得与显示部分物理分离；12、液晶单元具有自动环境光感应功能，可以根据环境光强度，自动调节画面显示亮度。

13、投标液晶产品的亮度鉴别等级需≥ 10 级，亮度均匀性≥ 75%，图像重显率≥ 95%，几何失真≤ 3%，白平衡误差不劣于± 0.010 ，需提供第三方权威检测机构出具的性能检测报告；14、拼接显示单元整机功耗≤300W,待机功耗≤ 1W；15、显示单元必须确保24 小时连续运行，具有先进性、稳定性和可扩充性等特点，操作简单，工作稳定可靠；资质认证材料1、★投标液晶产品需经国家广电质检中心检测，必须通过辐射干扰，电磁兼容性检测，符合国家产品品质要求；2、★投标产品制造厂商需要获得职业健康安全管理体系认证证书；3、★投标产品制造厂商必须为高新技术企业，提供相关证明资料；4、★投标产品制造厂商需要获得ISO9001 ： 2008 质量管理体系认证证书及ISO14001 环境管理体系颁发的认证证书（投标文件中提供复印件，加盖制造厂商公章）；大屏专用线大屏专用配套线缆 DVI 接入15 套2缆1、★图形拼接控制器、显示单元、大屏控制软件等必须属于同一厂家的产品，不会出现兼容性和售后维护问题。

液晶拼接屏设备技术要求设备清单序号设备名称单位数量技术要求155寸液晶显示单元（含内置拼接处理器）台12三星原装DID面板画面比率：16:9 响应时间8ms 对比度：4000：1 ，亮度500cd/m2 ，LED直下式背光，单屏分辨率1920×1080（FHD），上下拼接缝≦5.3mm左右拼接缝≦5.3mm 组合规模为3行x4列获得国家3C认证证书及专利证书，要求液晶显示单元、图像处理器及大屏幕显示系统管理软件为同一品牌。

2 外置多屏图像处理器套 1 满足12块拼接屏的整体控制，具备单屏开窗功能，可以漫游、画面叠加和图像任意缩放，提供12路VGA信号输入接口，4路视频输入接口，12路DVI/HDMI输出通道，256G带宽，千兆网口，机箱为标准19”规格，获得国家3C认证证书。

3大屏幕显示系统管理软件套 1全中文界面，自主开发，C/S和B/S双架构，支持在IPAD等移动终端上控制，实现对多种类矩阵的控制，自由无限拼接功能，操作简单适用，带矩阵联动功能，具有国家版权局计算机软件著作权登记证书。

4 大屏幕显示系统台 2 ThinkStation S30（43521A8）参数：CPU：E5-1620管理工作站v2 内存：8G 硬盘：1TB 显示器：24寸单5 液晶单元专用挂墙支架12 钢质架构，十年不变形，根据现场需求制作。

元包含工程全部线缆如:VGA线/视频线/RS232控制线6 工程专用线缆及配件套14等.....用于控制大屏幕显示内容；联想扬天T4900v（标准机7 大屏内容控制电脑台8箱；CPU：i5-4590，内存：4GB，显示器：22寸）8 双绞线箱 6 康普六类线图腾机柜高度2055mm; 宽度600mm; 深度9 机柜个 21000mm;含电源柜、电源模块等相关设备；为大屏系统提供稳压10 电源系统套 1电源，提供电源保护。

11 运输、安装调试套 1 全部设备运保、工程全部的安装调试维护。

液晶拼接大屏技术参数
一、技术参数
1、显示尺寸：可根据客户需求定制不同尺寸和分辨率，最大可达米。

2、显示亮度和对比度：最高显示亮度可达1000cd/㎡，最高对比度
可达6000：1
3、刷新率：高刷新率可达120次/秒。

5、视角：水平/垂直可达178°。

6、显示接口：支持DVI、VGA、HDMI等常见接口。

7、支持协议：支持LAN协议、RS232协议、485协议等。

8、控制方式：支持本地控制，远程控制，以及网络控制。

9、抗辐射：抗辐射等级可达3级。

10、环境参数：温度-50℃~50℃，湿度10%-90%，升温速度小于
2℃/min，降温速度小于2℃/min。

二、制作参数
1、箱体材质：采用冷轧钢板制作，表面采用烤漆处理，防锈防水。

2、封边处理：采用多层烫金工艺，防腐防锈，保证其在高/低温、潮
湿等不同环境中使用时，封边和箱体能够保持一致。

3、背板处理：采用铝塑板，可防水防腐，保证其使用时有更长的寿命。

4、滑轨安装：采用拉伸滑轨安装，具有良好的抗冲击和耐震性能。

5、工艺处理：采用多层烫金工艺，烤漆处理，防水防腐。

led拼接屏参数指标摘要：一、拼接屏概述二、拼接屏的主要参数指标1.尺寸2.亮度3.对比度4.拼缝5.拼接处理器三、拼接屏的类型及品牌四、拼接屏与LED 显示屏的对比五、选购拼接屏的注意事项正文：一、拼接屏概述拼接屏是一种将多个液晶显示屏拼接在一起，形成一个大屏幕的显示设备。

它具有高亮度、高对比度、高色域等优点，显示效果更加生动、逼真。

拼接屏可以根据不同需求实现画面分割显示、任意组合显示、全屏拼接、竖屏显示，漫游、叠加、缩放拉伸、跨屏显示等多种拼接显示方式。

二、拼接屏的主要参数指标1.尺寸：拼接屏的尺寸通常有40 寸、42 寸、46 寸、47 寸、55 寸、60 寸等不同规格。

2.亮度：拼接屏的亮度通常在450cd 到700cd 之间，越高的亮度显示效果越清晰。

3.对比度：拼接屏的对比度通常在3000:1 到4500:1 之间，越高的对比度显示的图像层次感越明显。

4.拼缝：拼接屏的拼缝是指拼接在一起的显示屏之间的缝隙，通常有22mm、10mm、6.7mm、5.5mm、4.9mm、3.5mm 等不同规格。

拼缝越小，显示效果越统一。

5.拼接处理器：拼接处理器分为内置和外置两种。

内置拼接处理器接口较少，功能简单；外置拼接处理器接口多，可扩展，功能丰富。

三、拼接屏的类型及品牌拼接屏主要有三星屏、LG 屏、京东方屏等不同类型。

这些品牌都是全球三大主要制造面板的厂商，产品质量和性能都有保障。

四、拼接屏与LED 显示屏的对比拼接屏和LED 显示屏在显示技术、分辨率、功耗等方面存在差异。

拼接屏采用LCD 液晶背发光技术，显示技术与家用电视相同，分辨率通常为19201080；而LED 显示屏采用发光二极管技术，利用三原色灯珠芯片进行封装成一个个的像素点进行显示，分辨率相对较低。

此外，拼接屏的功耗相对较低，而LED 显示屏的功耗较高。

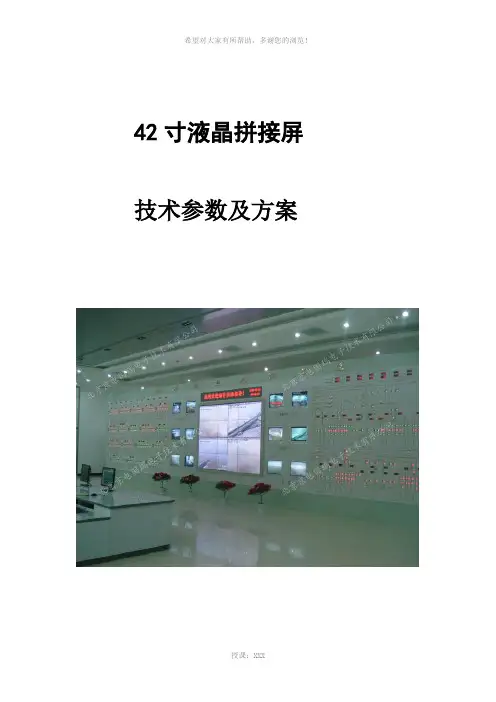

42寸液晶拼接屏技术参数及方案一、前言：二、液晶拼接墙的屏幕——超窄边液晶拼接屏液晶拼接墙采用韩国原装进口窄边液晶屏，具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征。

★亮度液晶屏采用的LCD液晶拼接单元具有更高的亮度，可以达到450/700 cd/m2。

★更好的彩色饱和度拼接单元采用先进的色彩校准技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，确保了画面输出的精确和稳定。

★更宽的视角拼接单元采用了先进的图像调整技术，可视角度可达178°。

★更好的可靠性家用电视所采用的液晶显示屏不能负荷连续使用，液晶拼接单元为监控监视器所设计，可以24小时连续工作。

★影像稳定不闪烁由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。

因此，LCD亮度均匀、画质高而且绝对不会闪烁。

★更长使用寿命拼接单元所用的背光源使用寿命均可达6万小时以上，这就确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保拼接墙的使用寿命。

三、超窄边液晶拼接屏★高清晰度、高亮度、高色域清晰度、亮度、色彩饱和度是液晶的三个重要性能指标，我公司生产的超窄边液晶拼接单元具有高清晰度、高亮度、高色域的特点。

★窄边设计液晶由于使用背光灯管作为发光源，其边缘一般较宽，40英寸普通液晶屏其边距宽度超过11mm，如果用于拼接，拼接缝隙至少达22mm，影响视觉效果。

液晶拼接墙采用液晶屏经过了窄边结构设计的液晶屏，边缘缩减一倍以上，用于拼接不影响视觉效果。

液晶拼接拼接单元尺寸及拼接缝隙说明★拼接方式任意选择超窄边液晶拼接墙，拼接数量任意选择（行(m) X 列(n)），屏的大小亦有多种选择（目前超窄边液晶拼接墙只对46〞、55〞进行拼接），以满足不同使用场合的需求。

★灵活多变的拼接显示组合功能超窄边液晶拼接墙可以根据不同用户的要求进行个性化设计，可以选择单屏显示、整屏显示、任意组合显示等功能。

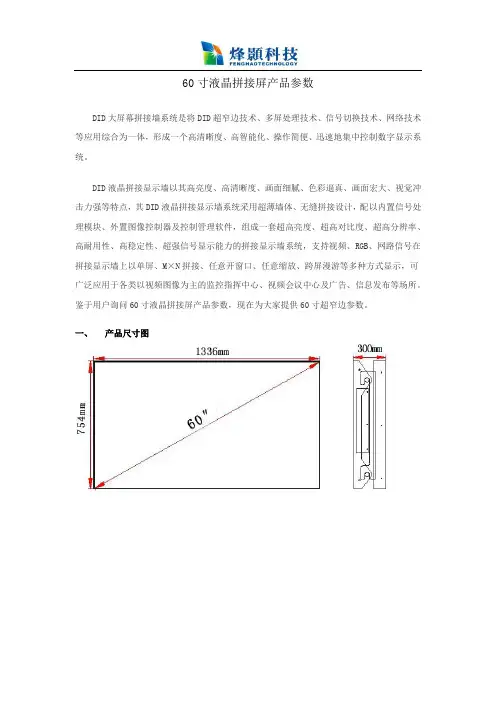

60寸液晶拼接屏产品参数DID大屏幕拼接墙系统是将DID超窄边技术、多屏处理技术、信号切换技术、网络技术等应用综合为一体，形成一个高清晰度、高智能化、操作简便、迅速地集中控制数字显示系统。

DID液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点，其DID液晶拼接显示墙系统采用超薄墙体、无缝拼接设计，配以内置信号处理模块、外置图像控制器及控制管理软件，组成一套超高亮度、超高对比度、超高分辨率、高耐用性、高稳定性、超强信号显示能力的拼接显示墙系统，支持视频、RGB、网路信号在拼接显示墙上以单屏、M×N拼接、任意开窗口、任意缩放、跨屏漫游等多种方式显示，可广泛应用于各类以视频图像为主的监控指挥中心、视频会议中心及广告、信息发布等场所。

鉴于用户询问60寸液晶拼接屏产品参数，现在为大家提供60寸超窄边参数。

一、产品尺寸图二、产品特点◎超窄边框◎采用夏普原装进口超窄边封装技术的数字面板。

◎60寸液晶拼接屏物理拼缝为：6.5mm◎左上：3.25mm;右下：3.25mm◎高色彩饱和度◎DID面板可达到72%的高彩色饱和度；◎通过色彩校准技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校隹，确保画面输出的精确性和稳定性。

◎178°超宽视角◎采用PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，水平可视角度178°，垂直可视角度178°保证在上下左右178°观看到的图像不变形，色彩无失真。

◎色彩智能调整：对每一个画面和场景，分别计算红、绿、蓝三原色的饱和度，并确定其色彩标准，屏幕呈现出逼真、自然的画面。

◎3D降噪：采用专业驱动芯片，3D数字降噪，亮色分离技术，更好的消除信号中的噪点、亮色、杂色干扰等现象，使得画面更加清晰◎良好的动态画面显示效果◎120Hz倍频晶显示技术，8秒响应时间，增强图像的清晰度和对比度，消除画面的拖尾问题，使画面更加流畅、自然。

55寸液晶拼接大屏幕拼接参数（含大屏拼接、多屏处理器、含控制软件）整个标书技术参数要求说明：1.标有▲符号的设备必须中标后出具由生产厂商盖章的针对本次项目的（盖原厂公章）的授权书和售后服务书原件。

（一）液晶拼接大屏幕拼接墙系统序号名称参数数量单位**为了保证设备的兼容性便于后端设备的统一管理如大屏拼接、多屏处理器、大屏幕管理软件需为同一厂家；（提供有效的相关认证证书或相关证明材料复印件）。

液晶拼接系统制造商需获得《节能产品政府采购清单》”；（提供有效的相关证明材料复印件）。

1 ▲液晶拼接单元对角线尺寸：★≥55寸"(16:9)外框尺寸：1213.5*684.1*123分辨率:1920×1080物理拼缝:≤3.5mm亮度(标准值):≥500 cd/㎡对比度:3500:1可视角度(水平/垂直):178/178响应时间(灰阶):8ms显示颜色:16.7M/10bit色彩饱和度: ≥92%平均使用寿命 : ≥50,000小时★亮度自动调节功能：屏亮度可根据前端设备亮度、环境光线的变化进行自动调节，(提供有效的相关功能性证明材料复印件)。

★屏幕保护功能：显示静态图像时间达到设定值后，可自动左右移动图像。

然后调整图像到正常显示位置，(提供有效的相关功能性证明材料复印件)。

接口：USB,VGA-in、DVI、HDMI﹑ BNC输入输出﹑RS232输入输出、AUDIO-out；★拼接大单元带网络控制功能。

大屏制造厂商需出具ISO9001认证、3C、等认证，（提供有效的相关证明材料复印件）。

15 台2 HDMI矩阵视频协议支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议像素带宽165MHz, 全数字接口带宽 2.25Gbps,全数字最大支持分辨Normal-PC:1600x1200@60_24bit,HDPC:1920x1200P@60_24bit,HDTV：1920x1080P@60_36bit位时钟抖动(Clock Jitter) <0.15 Tbit位上升时间(Risetime ) <0.3Tbit (20%--80%)位下降时间(Falltime) <0.3Tbit (20%--80%)1 台最大传输延时5nS(±1nS)切换速度50 ns(最长时间)信号类型HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S. 信号视频输入接口HDMI-D母接口信号强度T.M.D.S +/- 0.4Vpp最小/最大电平T.M.D.S 2.9V/3.3V输入EDID EDID现场可擦写阻抗75 Ω最大直流偏置误差15mV建议最大输入距离小于20米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）视频输出接口HDMI-D母接口最小/最大电平T.M.D.S. 2.9V/3.3V 阻抗50 Ω建议最大输出距离小于15米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）控制种类串行控制接口RS-232, 9-针母 D型接口波特率与协议波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位串行控制口结构 2 = TX, 3 = RX, 5 = GND以太网控制接口RJ-45母接口（可选控制接口配件）TCP/IP以太网控制协议RJ-45母接口（可选控制接口配件）TCP/IP以太网控制速率自适应10M或100M,全双工或半双工控制程序MICOMMM规格电源100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源温度储存、使用温度: -20° ~ +70°C湿度储存、使用湿度:10% ~ 90%功率100-200w机架安装19英寸标准 4U高度产品重量8-15kg平均故障间隔时间MTBF 48000 小时规格：4进16出；支持16路HDMI视频输入，16路HDMI输出与及嵌入式多通道数字音频信号的交叉切换。
