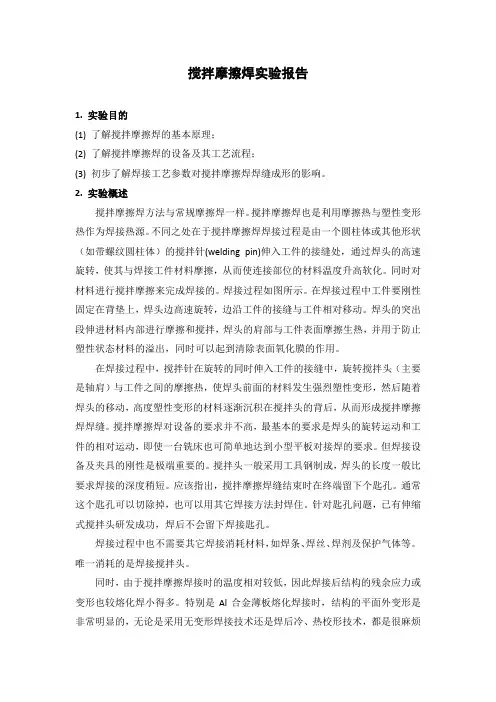

搅拌摩擦焊实验报告1. 实验目的(1) 了解搅拌摩擦焊的基本原理；(2) 了解搅拌摩擦焊的设备及其工艺流程；(3) 初步了解焊接工艺参数对搅拌摩擦焊焊缝成形的影响。
2. 实验概述搅拌摩擦焊方法与常规摩擦焊一样。
搅拌摩擦焊也是利用摩擦热与塑性变形热作为焊接热源。
不同之处在于搅拌摩擦焊焊接过程是由一个圆柱体或其他形状（如带螺纹圆柱体）的搅拌针(welding pin)伸入工件的接缝处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从而使连接部位的材料温度升高软化。
同时对材料进行搅拌摩擦来完成焊接的。
焊接过程如图所示。
在焊接过程中工件要刚性固定在背垫上，焊头边高速旋转，边沿工件的接缝与工件相对移动。
焊头的突出段伸进材料内部进行摩擦和搅拌，焊头的肩部与工件表面摩擦生热，并用于防止塑性状态材料的溢出，同时可以起到清除表面氧化膜的作用。
在焊接过程中，搅拌针在旋转的同时伸入工件的接缝中，旋转搅拌头（主要是轴肩）与工件之间的摩擦热，使焊头前面的材料发生强烈塑性变形，然后随着焊头的移动，高度塑性变形的材料逐渐沉积在搅拌头的背后，从而形成搅拌摩擦焊焊缝。
搅拌摩擦焊对设备的要求并不高，最基本的要求是焊头的旋转运动和工件的相对运动，即使一台铣床也可简单地达到小型平板对接焊的要求。
但焊接设备及夹具的刚性是极端重要的。
搅拌头一般采用工具钢制成，焊头的长度一般比要求焊接的深度稍短。
应该指出，搅拌摩擦焊缝结束时在终端留下个匙孔。
通常这个匙孔可以切除掉，也可以用其它焊接方法封焊住。
针对匙孔问题，已有伸缩式搅拌头研发成功，焊后不会留下焊接匙孔。
焊接过程中也不需要其它焊接消耗材料，如焊条、焊丝、焊剂及保护气体等。
唯一消耗的是焊接搅拌头。
同时，由于搅拌摩擦焊接时的温度相对较低，因此焊接后结构的残余应力或变形也较熔化焊小得多。
特别是Al合金薄板熔化焊接时，结构的平面外变形是非常明显的，无论是采用无变形焊接技术还是焊后冷、热校形技术，都是很麻烦的，而且增加了结构的制造成本。

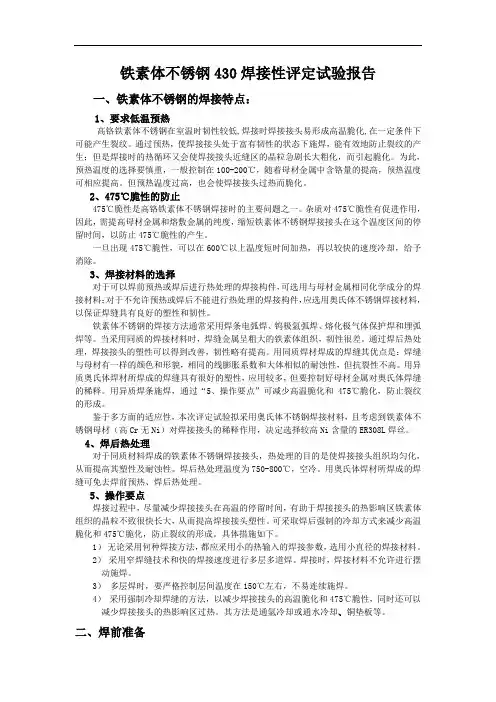

铁素体不锈钢430焊接性评定试验报告一、铁素体不锈钢的焊接特点：1、要求低温预热高铬铁素体不锈钢在室温时韧性较低,焊接时焊接接头易形成高温脆化,在一定条件下可能产生裂纹。
通过预热，使焊接接头处于富有韧性的状态下施焊，能有效地防止裂纹的产生；但是焊接时的热循环又会使焊接接头近缝区的晶粒急剧长大粗化，而引起脆化。
为此，预热温度的选择要慎重，一般控制在100-200℃，随着母材金属中含铬量的提高，预热温度可相应提高。
但预热温度过高，也会使焊接接头过热而脆化。
2、475℃脆性的防止475℃脆性是高铬铁素体不锈钢焊接时的主要问题之一。
杂质对475℃脆性有促进作用，因此，需提高母材金属和熔敷金属的纯度，缩短铁素体不锈钢焊接接头在这个温度区间的停留时间，以防止475℃脆性的产生。
一旦出现475℃脆性，可以在600℃以上温度短时间加热，再以较快的速度冷却，给予消除。
3、焊接材料的选择对于可以焊前预热或焊后进行热处理的焊接构件，可选用与母材金属相同化学成分的焊接材料；对于不允许预热或焊后不能进行热处理的焊接构件，应选用奥氏体不锈钢焊接材料，以保证焊缝具有良好的塑性和韧性。
铁素体不锈钢的焊接方法通常采用焊条电弧焊、钨极氩弧焊、熔化极气体保护焊和埋弧焊等。
当采用同质的焊接材料时，焊缝金属呈粗大的铁素体组织，韧性很差。
通过焊后热处理，焊接接头的塑性可以得到改善，韧性略有提高。
用同质焊材焊成的焊缝其优点是：焊缝与母材有一样的颜色和形貌，相同的线膨胀系数和大体相似的耐蚀性，但抗裂性不高。
用异质奥氏体焊材所焊成的焊缝具有很好的塑性，应用较多，但要控制好母材金属对奥氏体焊缝的稀释。
用异质焊条施焊，通过“5、操作要点”可减少高温脆化和475℃脆化，防止裂纹的形成。
鉴于多方面的适应性，本次评定试验拟采用奥氏体不锈钢焊接材料，且考虑到铁素体不锈钢母材（高Cr无Ni）对焊接接头的稀释作用，决定选择较高Ni含量的ER308L焊丝。
4、焊后热处理对于同质材料焊成的铁素体不锈钢焊接接头，热处理的目的是使焊接接头组织均匀化，从而提高其塑性及耐蚀性。
最新材料制备实验堆焊工艺实验报告实验目的：本实验旨在探究最新材料制备中的堆焊工艺，通过实验研究不同参数对堆焊质量的影响，以期优化工艺参数，提高材料的焊接性能。
实验材料：1. 不锈钢板（AISI 304）2. 镍基合金焊丝3. 保护气体（氩气）实验设备：1. 堆焊机2. 焊接平台3. 硬度测试仪4. 显微硬度计5. 金相显微镜6. 拉伸试验机实验方法：1. 根据预设的工艺参数，对不锈钢板进行堆焊实验，包括焊接电流、电压、焊接速度和保护气体流量。
2. 记录每组参数下的焊接过程，并对焊缝进行宏观和微观检验。
3. 使用硬度测试仪测量焊缝的硬度，分析硬度分布情况。
4. 采用金相显微镜观察焊缝的显微组织，评估堆焊层的质量。
5. 进行拉伸试验，测试焊接接头的力学性能。
6. 分析实验数据，确定最佳的堆焊工艺参数。
实验结果：1. 宏观检验显示，焊接电流和速度对焊缝成形有显著影响。
过高的电流导致焊缝过宽，而过低的速度则使得焊缝成形不均匀。
2. 硬度测试结果表明，随着焊接电流的增加，焊缝的硬度略有上升，但超过一定阈值后，硬度会急剧下降。
3. 显微组织分析发现，当使用合适的焊接参数时，焊缝组织均匀，无明显缺陷。
而参数不当时，可能出现气孔、裂纹等缺陷。
4. 拉伸试验结果显示，优化后的堆焊工艺能够获得较高的拉伸强度和良好的延展性。
实验结论：通过本次实验，确定了不锈钢板堆焊的最佳工艺参数。
实验结果表明，适当的焊接电流、电压和保护气体流量可以有效提高焊缝的质量。
此外，实验还揭示了焊接参数对焊缝硬度、显微组织和力学性能的影响规律。
这些发现对于指导实际生产中的堆焊工艺具有重要意义。
引言概述：本报告旨在对金桥焊条进行全面的检验和评估。
金桥焊条是一种广泛应用于工业焊接领域的焊接材料，经过严格的质量控制流程制造而成。
通过本次检验，我们将评估其物理性能、化学成分及焊接性能，并对其质量进行综合评价。
正文内容：1.物理性能评估1.1尺寸测量：通过对焊条的直径、长度和质量进行测量，评估其尺寸是否符合规定标准。
1.2弯曲性测试：通过对焊条进行弯曲测试，评估其抗弯曲性能和塑性。
1.3硬度测试：通过对焊条进行硬度测试，评估其硬度是否符合规定标准，并了解其抗磨损性能。
2.化学成分评估2.1成分分析：通过化学分析仪器对焊条的成分进行检测，评估其化学成分是否符合规定标准，例如碳含量、硫含量等。
2.2金属元素含量：通过对焊条中金属元素含量的检测，评估其合金强度和稳定性。
2.3化合物含量：通过对焊条中化合物含量的检测，评估其抗氧化性和耐腐蚀性。
3.焊接性能评估3.1焊接试验：选择适当的焊接工艺和焊接参数，对焊条进行焊接试验，评估其焊接性能，如焊缝的强度和气孔率等。
3.2焊接变形测试：通过对焊接试件的尺寸、形状进行测量，评估焊条的抗变形能力。
3.3断口分析：通过对焊接试样的断口形貌进行分析，评估焊接接头的断裂形式和断裂特点。
4.质量评价4.1标准符合性：综合考虑焊条的物理性能、化学成分及焊接性能，对其质量进行评估，判断其是否符合规定标准。
4.2缺陷评估：通过对焊接试样的质量缺陷进行评估，如焊缝不良、气孔等，判断焊条质量。
4.3表面评估：通过对焊条表面的外观、氧化程度等进行评估，判断焊条质量的可靠性和耐久性。
5.综合评价5.1性能优劣对比：将金桥焊条与其他焊条进行性能对比，评估其优势和劣势。
5.2推荐和应用建议：根据检验结果和综合评价，给出金桥焊条的推荐应用场景及使用建议。
总结：通过对金桥焊条的物理性能、化学成分和焊接性能进行综合评估，我们得出结论：金桥焊条在尺寸、化学成分和焊接性能方面都符合规定标准，并具有较好的质量和稳定性，在工业焊接领域具有广泛的应用前景。
