建筑工程制图(含画法几何)复习题

《画法几何与工程制图》第五单元的形考题及答案

注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是错误的，就不要选择。

绿色为：题

紫色为：判断题

蓝色为：多选题

第5章、建筑形体的表达

单项选择

工程物理有大有小，无法按实际大小作图，所以必须选择适当的（ ）作图。

A. 实形 0

B. 模型 0

C. 比例 100

D. 大小 0

单项选择

根据投射线的类型（平行或汇交），投影法可分为（ ）。

A. 正投影法和斜投影法 0

B. 轴测投影法和正投影法 0

C. 透视投影法和标高投影法 0

D. 中心投影法和平行投影法 100

单项选择

组合体尺寸是由定形尺寸、定位尺寸和（ ）三部分组成的。

A. 总体尺寸 100

B. 标高 0

C. 角度标注 0

D. 尺寸标注 0

单项选择

为了正确而迅速地绘制和阅读组合体的视图， 在制图课中，我们常把组合体假想分解为若干基本形体或组成部分，然后一一弄清它们的形状、相对位置及连接方式，这种思考和分析的方法称为（ ）。

A. 换面法 0

B. 透视法 0

C. 形体分析法 100

D. 投影法 0

单项选择

识读组合体的方法有（ ）和线面分析法等。

A. 换面法 0

B. 透视法 0

C. 形体分析法 100 D. 投影法 0

单项选择

下列哪个不是轴测投影图的特性（ ）。

A. 平行性 0

B. 等比性 0

C. 可量性 0

D. 垂直性 100

单项选择

轴测投影图包括斜轴测投影图和（ ）。

A. 水平轴测投影图 0

B. 垂直轴测投影图 0

C. 正轴测投影图 100

D. 相交轴测投影图 0

单项选择

运用换面法把一般位置直线变换成投影面垂直线，至少要通过（ ）次变换.

第 1 页，共 8 页 专业 班级 姓名 学号

注意：在填写专业、班级、姓名、学号时不得填在线外，否则成绩无效；密封线内不得答题。

密 封 线 画法几何与建筑制图

一、

1、 在土木工程制图中，（ ）表示断开界线。

A、波浪线

B、细实线

C、细虚线

D、单点画线

参考答案：A

2、 标高符号为（ ）。

A、等腰三角形

B、等边三角形

C、等腰直角三角形

D、锐角三角形

参考答案：C

3、 点A的V、H两面投影的连线a’a与OX轴（ ）。

A、相交

B、平行

C、垂直

D、以上都不对

参考答案：C

4、 一般位置直线的三面投影长度（ ）线段实长。

A、等于

B、小于

C、大于

D、以上都不对

参考答案：B

5、 图样外，标注的尺寸，从第二道往外，平行排列的尺寸线的间距应保持一致，且不小于（ ）。

A、10mm

B、7mm

C、5mm

D、6mm

参考答案：B

6、 两正平线垂直，则这两直线在（ ）面的投影垂直。

A、V

B、H

C、W

D、以上都不对

参考答案：A

7、 （ ）在H面上的投影反映实形。

第2页，共8页 A、水平面

B、正垂面

C、正平面

D、铅垂面

参考答案：A

8、 在一般面内，不包含有（ ）。

A、侧平线

B、水平线

C、铅垂线

D、一般线

参考答案：C

9、 判断两个铅垂面在空间平行，只要看投影图的（ ）。

A、水平投影平行

B、侧面投影平行

C、正面投影平行

D、以上都不对

参考答案：A

10、 下列物体中，不属于曲面立体的是（ ）。

A、圆柱

B、圆锥

C、圆球

D、棱台

参考答案：D

11、 正三棱锥的底面平行于H面时，在（ ）面上的投影外轮廓线是一等边三角形。

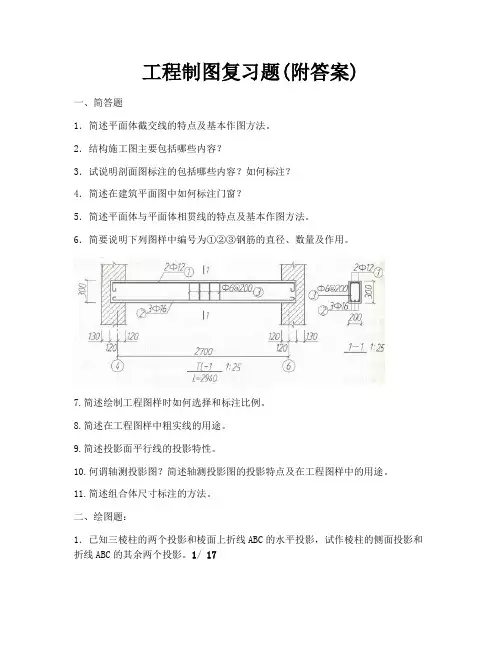

工程制图复习题(附答案)

一、简答题

1．简述平面体截交线的特点及基本作图方法。

2．结构施工图主要包括哪些内容？

3．试说明剖面图标注的包括哪些内容？如何标注？

4．简述在建筑平面图中如何标注门窗？

5．简述平面体与平面体相贯线的特点及基本作图方法。

6．简要说明下列图样中编号为①②③钢筋的直径、数量及作用。

7.简述绘制工程图样时如何选择和标注比例。

8.简述在工程图样中粗实线的用途。

9.简述投影面平行线的投影特性。

10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。

11.简述组合体尺寸标注的方法。

二、绘图题：

1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC的其余两个投影。1/ 17

2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。

2/ 17

4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。 5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。按比例1：1绘制。

3/ 17

6．读懂下列投影图，试将正面投影图绘制为全剖视图。

4/ 17

7．如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影。

8.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。

9.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

5/ 17

10.试绘制1—1断面图和2—2剖面图。

11.作钢筋混凝土梁的1—1、2—2断面图（比列1︰10）。

第 1页，共 20页

考试科目： 画法几何及工程制图 选用试卷 B卷 适用专业： 20高本土木

单项选择题（每小题2分，共100分，请将答案写在下表中）

1.下图所示组合体，正确的左侧立面图是：

A.A

B.B

C.C

D.D

2.下图所示组合体，正确的1-1剖视图是：

A.A

B.B

C.C

D.D

3.下图所示组合体，正确的1-1剖视图是：第 2页，共 20页

A.A

B.B

C.C

D.D

4.下图所示组合体，正确的1-1断面图是：

A.A

B.B

C.C

D.D

5.下图中已知组合体正面图和侧面图，正确的平面图是：第 3页，共 20页

A.A

B.B

C.C

D.D

6.下图所示组合体，正确的左侧立面图是：

A.A

B.B

C.C

D.D

7.下图为截切后正圆柱的三面投影，正确的H面投影是：第 4页，共 20页

A.A

B.B

C.C

D.D

8.下图为截切后正圆柱的三面投影，正确的W面投影是：

A.A

B.B

C.C

D.D

9.下图所示圆锥被正垂面P所截，其截交线的形状是： 第 5页，共 20页

A.三角形

B.椭圆与直线

C.双曲线与直线

D.抛物线与直线

10.下图所示圆锥被正垂面P所截，其截交线的形状是：

A.三角形

B.椭圆与直线

C.双曲线与直线

D.抛物线与直线

11.下图所示三棱柱与半球相贯，相贯线的空间形状是： 第 6页，共 20页

A.圆曲线、椭圆与椭圆的组合

B.空间曲线

C.圆曲线、圆曲线与圆曲线的组合

D.椭圆、椭圆与椭圆的组合

12.下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：

A.圆曲线、椭圆与椭圆的组合

B.空间曲线

C.圆曲线、椭圆与直线的组合

D.椭圆、椭圆与椭圆的组合

13. 下图所示球与半圆柱相贯，相贯线的空间形状是： 第 7页，共 20页

A.椭圆

B.空间曲线

C.椭圆与直线的组合

D.圆

14.下图所示球与圆锥相贯，相贯线的空间形状是：
