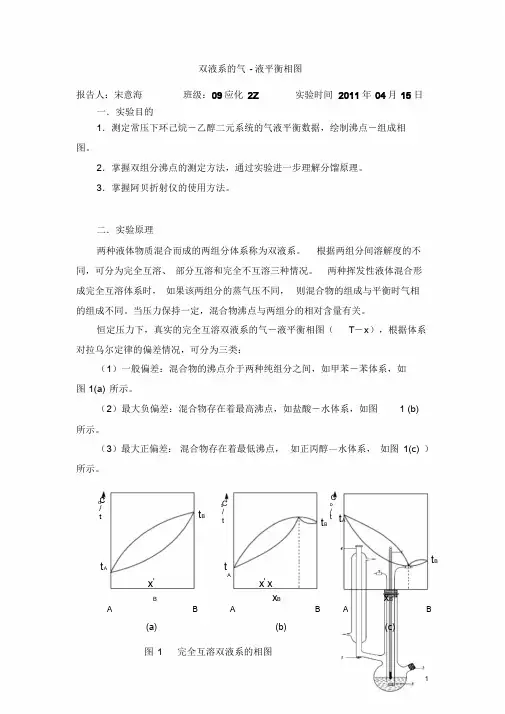

双液系的气 - 液平衡相图
报告人：宋意海 班级：09 应化 2Z 实验时间 2011年 04 月 15 日
一．实验目的
1．测定常压下环己烷－乙醇二元系统的气液平衡数据，绘制沸点－组成相
图。
2．掌握双组分沸点的测定方法，通过实验进一步理解分馏原理。
3．掌握阿贝折射仪的使用方法。
二．实验原理
两种液体物质混合而成的两组分体系称为双液系。 根据两组分间溶解度的不
同，可分为完全互溶、 部分互溶和完全不互溶三种情况。 两种挥发性液体混合形
成完全互溶体系时， 如果该两组分的蒸气压不同， 则混合物的组成与平衡时气相
的组成不同。当压力保持一定，混合物沸点与两组分的相对含量有关。
恒定压力下，真实的完全互溶双液系的气－液平衡相图（ T－x），根据体系
对拉乌尔定律的偏差情况，可分为三类：
（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如
图 1(a) 所示。
（2）最大负偏差：混合物存在着最高沸点，如盐酸－水体系，如图 1 (b)
所示。
（3）最大正偏差： 混合物存在着最低沸点， 如正丙醇—水体系， 如图 1(c) ）
所示。
oC /
t
tB
oC
/
t
tB C
o
/ t
tA
tA t
A tB
x' x' x
B xB xB
A B A B A B
(a) (b) (c)
图 1 完全互溶双液系的相图
1对于后两种情况， 为具有恒沸点的双液系相图。 它们在最低或最高恒沸点时
的气相和液相组成相同， 因而不能象第一类那样通过反复蒸馏的方法而使双液系
的两个组分相互分离， 而只能采取精馏等方法分离出一种纯物质和另一种恒沸混
合物。
为了测定双液系的 T－x 相图，需在气－液平衡后，同时测定双液系的沸点
和液相、气相的平衡组成。
本实验以环己烷－乙醇为体系， 该体系属于上述第三种类型， 在沸点仪 （如
图 2）中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成，即可
1 实验五 双液系气液平衡相图

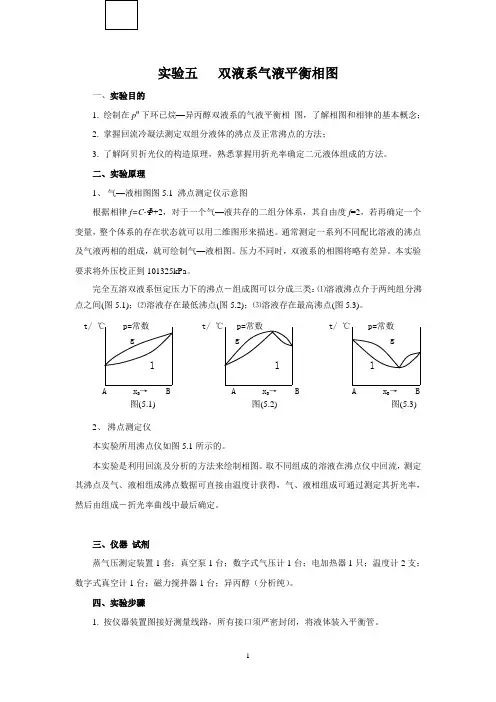

一、实验目的
1. 绘制在pө下环已烷—异丙醇双液系的气液平衡相 图，了解相图和相律的基本概念；
2. 掌握回流冷凝法测定双组分液体的沸点及正常沸点的方法；
3. 了解阿贝折光仪的构造原理，熟悉掌握用折光率确定二元液体组成的方法。
二、实验原理
1、 气—液相图图5.1 沸点测定仪示意图
根据相律f=C-Φ+2，对于一个气—液共存的二组分体系，其自由度f=2，若再确定一个变量，整个体系的存在状态就可以用二维图形来描述。通常测定一系列不同配比溶液的沸点及气液两相的组成，就可绘制气—液相图。压力不同时，双液系的相图将略有差异。本实验要求将外压校正到101325kPa。
完全互溶双液系恒定压力下的沸点－组成图可以分成三类：⑴溶液沸点介于两纯组分沸点之间(图5.1)；⑵溶液存在最低沸点(图5.2)；⑶溶液存在最高沸点(图5.3)。
t/ ℃ p=常数 t/ ℃ p=常数 t/ ℃ p=常数
g g g
l l l
A xB→ B A xB→ B A xB→ B
图(5.1) 图(5.2) 图(5.3)
2、 沸点测定仪
本实验所用沸点仪如图5.1所示的。
本实验是利用回流及分析的方法来绘制相图。取不同组成的溶液在沸点仪中回流，测定其沸点及气、液相组成沸点数据可直接由温度计获得，气、液相组成可通过测定其折光率，然后由组成－折光率曲线中最后确定。

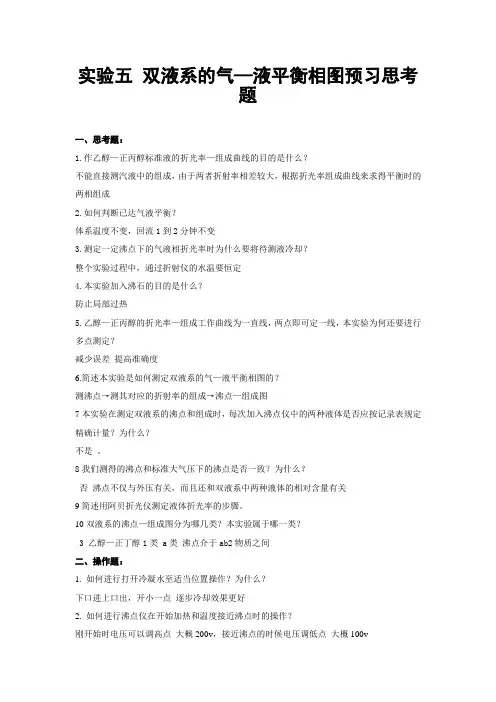

实验五 双液系的气—液平衡相图预习思考题
一、思考题：
1.作乙醇—正丙醇标准液的折光率—组成曲线的目的是什么？
不能直接测汽液中的组成，由于两者折射率相差较大，根据折光率组成曲线来求得平衡时的两相组成
2.如何判断已达气液平衡？
体系温度不变，回流1到2分钟不变
3.测定一定沸点下的气液相折光率时为什么要将待测液冷却？
整个实验过程中，通过折射仪的水温要恒定
4.本实验加入沸石的目的是什么？
防止局部过热
5.乙醇—正丙醇的折光率—组成工作曲线为一直线，两点即可定一线，本实验为何还要进行多点测定？
减少误差 提高准确度
6.简述本实验是如何测定双液系的气—液平衡相图的？
测沸点→测其对应的折射率的组成→沸点—组成图
7本实验在测定双液系的沸点和组成时，每次加入沸点仪中的两种液体是否应按记录表规定精确计量？为什么？
不是 。
8我们测得的沸点和标准大气压下的沸点是否一致？为什么？
否 沸点不仅与外压有关，而且还和双液系中两种液体的相对含量有关
9简述用阿贝折光仪测定液体折光率的步骤。
10双液系的沸点—组成图分为哪几类？本实验属于哪一类？
3 乙醇—正丁醇1类 a类 沸点介于ab2物质之间
二、操作题：
1. 如何进行打开冷凝水至适当位置操作？为什么？
下口进上口出，开小一点 逐步冷却效果更好
2. 如何进行沸点仪在开始加热和温度接近沸点时的操作？
刚开始时电压可以调高点 大概200v，接近沸点的时候电压调低点 大概100v 3. 如何进行测定沸点后蒸馏瓶水浴冷却操作？
250ml水烧杯套在测定仪底部冷却至与恒温槽温度相近
4. 如何进行沸点仪气、液相取样操作？
干滴管去冷凝液 短滴管取圆底烧瓶溶液
5. 折光仪在加样时应注意什么？如何操作？
下棱镜保持水平，使滴加液体铺满整个镜面，迅速合上
6. 如何进行折光仪加样后的调节操作？
调节上下两反射镜，使目镜视野明亮，调节下轮至目镜出现明暗分界，调节上镜至明暗分界线变清晰（黑白），再反复调节下轮至明暗分界处目镜交叉中心
正丙醇—水双液系的气液平衡相图
摘要 本实验对于正丙醇—水双液系的气液平衡相图进行了探讨。利用阿贝折射仪和沸点仪分别测定体系的组成以及沸点，并利用气液平衡相图确定该体系的最低恒沸温度及恒沸混合物的组成，进一步理解分馏原理。
