双液系的气液平衡相图(物理化学实验)

双液系的气－液平衡相图一实验目的1．绘制在pθ下环己烷－异丙醇双液系的气－液平衡相图，了解相图和相律的基本概念；2．掌握测定双组分液体的沸点及正常沸点的方法；3．掌握用折光率确定二元液体组成的方法。

二实验原理在常温下，任意两种液体混合组成的体系称为双液体系。

若两液体能按任意比例互溶，则称完全互溶双液体系，若只能部分互溶，则称部分互溶双液体系。

液体的沸点是指液体的蒸汽压与外界压力相等时的温度，在一定的外压下，纯液体的沸点有其特定值，但双液系的沸点不仅与外压有关而且还与两种液体的相对含量有关。

通常，如果液体与拉乌尔定律的偏差不大，在T—X图上溶液的沸点介于A、B二纯液体的沸点之间见图中于 (a)。

而实际溶液由于A 和B二组分的相互影响，常与拉乌尔定律有较大偏差，在T—X图上就会有最高或最低点出现，这些点称为恒沸点，其相应的溶液称为恒沸点混合物，如图2-4-1(b),（c)所示。

恒沸点混合物蒸馏时，所得的气相与液相组成相同，因此通过蒸馏无法改变其组成。

本实验是用回流冷凝法测定环已烷—异丙醇体系的沸点—组成图。

其方法是用阿贝折射仪测定不同组成的体系，在沸点温度时气、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制沸点—组成图。

三仪器和试剂沸点仪1套；恒温槽1台；阿贝折射仪1台；量筒8个；玻璃漏斗8个；滴管2个；环己烷（分析纯）；异丙醇（分析纯）；实验装置如下：四实验步骤1．工作曲线的绘制配制环己烷的质量百分数0.10, 0.20, 0.30, 0.40, 0.50, 0.60, 0.70, 0.80和0.90的环己烷－异丙醇溶液。

计算所需环己烷和异丙醇的质量，并用分析天平准确称取。

为避免样品挥发带来的误差，称量应尽可能的迅速。

各种溶液的确切组成要按照实际称样结果精确计算。

调节超级恒温水浴的温度为35度，使阿贝折光仪上温度与其保持一致。

分别测定上述九个溶液以及异丙醇和环己烷的折光率。

根据这些数据作出折光率－组成工作曲线。

双液系的气-液平衡相图一、实验目的1.掌握采用阿贝折光率仪确定二元液体组成的方法；2.掌握测定双组份液体的沸点及正常沸点的方法；3.绘制在恒压下环己烷-乙醇双液系的气-液平衡相图。

二、实验原理两种液态的物质混合而成的二组分体系称为双液系。

它可以分为完全互溶和部分互溶的双液系。

体系的沸点不仅与外压有关，而且与双液系的组成有关。

在恒压下做温度T对组成x的关系图即为T-x图。

由相律可知，对于双液系在恒压下气-液两相共存区域中，自由度为1。

当温度一定时，气-液两相的相对组成也就有了确定值。

根据杠杆原理，两相的相对量也确定了。

因此实验测定一系列不同组成的双液系溶液的气-液相平衡时的沸点及此时气相和液相的组成，即可得T-x图。

因此双液系气-液平衡相图实验主体上包括一系列混合体系的沸点测定和气-液相组成分析两个主要内容。

体系的沸点可用沸点仪测定的，其构造如图7.2所示。

采用电热丝直接加热溶液，以防止过热现象，同时该沸点仪用平衡蒸馏法分离气液两相，具有可便于取样分析及避免分馏等优点。

体系的气液相组成的分析是相图绘制的另一核心，可以根据待测体系的理化性质寻找多种合适的分析方法。

以完全互溶双液系环己烷-乙醇体系为例。

由于环己烷和乙醇两者的折光率相差较大，因此本实验可采用测定溶液折光率方法来确定两组分的组成，用阿贝折光仪测定两组分组成的折光率,可以测出折光率对组成的工作曲线,根据测得液体样品的折光率,从工作曲线上可查得两相的组成。

三、仪器与药品FDY双液系沸点测定仪，阿贝折光仪，超级恒温槽，长滴管，烧杯(50ml,250ml),具塞锥形瓶(10ml),刻度移液管(5ml)丙酮(AR级)；环己烷(AR级)；乙醇(AR级)图7-1FDY双液系沸点测定仪前面板示意图图7-1是沸点仪加热控制器的前面板示意图，各功能键的说明如下:1、电源开关2、加热电源调节调节所需的加热电源。

3、温度显示窗口显示所测温度值。

4、电压显示窗口显示加热输出电压值。

双液系的气液平衡相图2011年9月5日实验，2011年9月12日提交报告助教：柳清1 引言相图（phase diagram）是用图形表示多相系统的物理化学状态随温度、压力、组分含量等的变化的图1。

对于多相平衡系统，相律（phase rule）是其热力学基础。

本实验研究的是环己烷－乙醇（C6H12－C2H5OH）双液系的气液平衡状态。

根据相律，f＋Φ = C＋2其中相数Φ为2，独立自由组分数C为1，则系统自由度数f为1。

如果固定外压p不变，条件自由度数f′为0。

因此，在外压p不变时，温度T和组分含量x唯一确定了双液系气液平衡系统的状态。

用气液平衡时的温度T和组分含量x分别作为纵横坐标，同时测定气相和液相的组成，可以绘制双液系的气液平衡T－x相图。

不同组成的双液系具有不同形式的气液平衡T－x相图。

理想液体混合物或者接近理想液体混合物的双液系，混合物的沸点介于两纯物质沸点之间，如图1(a)。

各组分蒸气压对拉乌尔定律产生很大的正偏差时，混合溶液体系会具有最低恒沸点，如图1(b)。

反之，混合溶液体系会具有最高恒沸点，如图1(c)。

(a) (b) (c)图1 不同双液系的气液平衡T－x相图形式本实验选用具有最低恒沸点的环己烷－乙醇（C6H12－C2H5OH）双液系。

用沸点仪可以测定不同组成的双液系的恒压沸点T。

沸点仪是测定常量溶液沸点的工具。

沸腾时的溶液从喷嘴喷出，温度计测定的恰是该处蒸气和液相平衡的温度。

气相部分经过冷凝器冷凝后储存在小泡中，以备取样。

考虑到温度计的精度，需要对1/10℃温度计进行露茎校正。

由于温度计暴露于体系之外的部分所处温度与实测区域不同，二者膨胀系数略有差别。

为了补偿这部分损失，通过辅助温度计读出环境温度后，按下式校正：t = t0＋1.57×10－4×n×(t0－t s)式中t0为温度计读数，n为温度计露茎在体系外的刻度数目，t s为辅助温度计读数。

t 为校正后的温度。

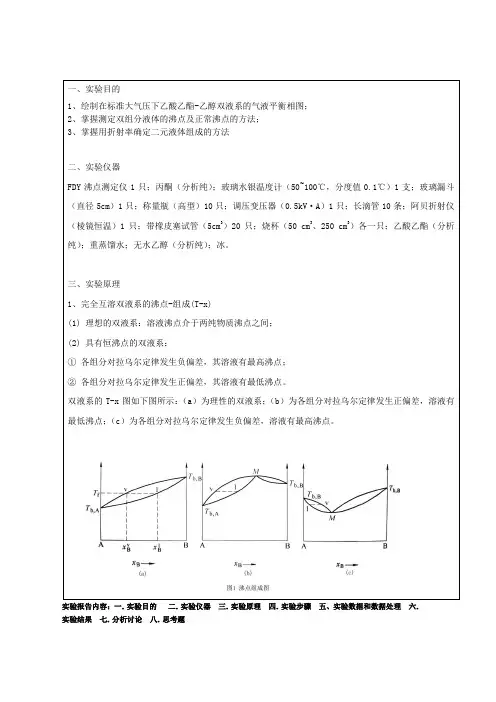

一、实验目的1、绘制在标准大气压下乙酸乙酯-乙醇双液系的气液平衡相图；2、掌握测定双组分液体的沸点及正常沸点的方法；3、掌握用折射率确定二元液体组成的方法二、实验仪器FDY沸点测定仪1只；丙酮（分析纯）；玻璃水银温度计（50~100℃，分度值0.1℃）1支；玻璃漏斗（直径5cm）1只；称量瓶（高型）10只；调压变压器（0.5kV·A）1只；长滴管10条；阿贝折射仪（棱镜恒温）1只；带橡皮塞试管（5cm3）20只；烧杯（50 cm3、250 cm3）各一只；乙酸乙酯（分析纯）；重蒸馏水；无水乙醇（分析纯）；冰。

三、实验原理1、完全互溶双液系的沸点-组成(T-x)(1) 理想的双液系：溶液沸点介于两纯物质沸点之间；(2) 具有恒沸点的双液系：①各组分对拉乌尔定律发生负偏差，其溶液有最高沸点；②各组分对拉乌尔定律发生正偏差，其溶液有最低沸点。

双液系的T-x图如下图所示：（a）为理性的双液系；（b）为各组分对拉乌尔定律发生正偏差，溶液有最低沸点；（c）为各组分对拉乌尔定律发生负偏差，溶液有最高沸点。

实验报告内容：一实验目的二实验仪器三实验原理四实验步骤五、实验数据和数据处理六实验结果七.分析讨论八.思考题2、沸点测定仪本实验所用沸点仪是一只带回流冷凝管的长颈圆底烧。

冷凝管底部有一半球形小室,用以收集冷凝下来的气相样品。

电热丝直接加热液体以减少溶液沸腾时的过热现象及防止瓶暴沸。

小玻璃管有利于降低周围环境对温度计读数可能造成的波动。

3.组成分析本实验选用的乙酸乙酯和乙醇两者折射率相差颇大,而折射率测定又只需要少量样品,所以可用折射率-组成工作曲线来测得平衡体系的两相组成。

4、相图的绘制为了绘制二元双液系的T-x图，需在气液相达平衡后，同时测定气相组成、液相组成和溶液沸点。

实验装置图如图所示：四、实验步骤(1) 安装沸点仪并接通冷凝水;(2) 将乙醇加入沸点仪内，加热至缓慢沸腾(3) 记录乙醇的沸点(4) 测定乙醇的折射率(5) 加入不同摩尔分数的乙酸乙酯-乙醇溶液(6) 记录沸点(7) 吸取气相冷凝液、液相冷凝液测定折射率(8) 将溶液倒入回收瓶(9) 绘制曲线五、实验数据和数据处理室温：25℃大气压：100kPa M无水乙醇=46.07g/mol、M乙酸乙酯=88.11g/mol ρ无水乙醇=0.79g·mol-1ρ乙酸乙酯=0.902g·mol-1无水乙醇体积(ml) 乙酸乙酯体积(ml) 乙酸乙酯浓度（mol%）折射率n90 10 0.063 1.36380 20 0.131 1.36470 30 0.206 1.36560 40 0.287 1.36650 50 0.377 1.36740 60 0.476 1.36830 70 0.585 1.36920 80 0.707 1.37010 90 0.845 1.371 根据乙酸乙酯浓度与折射率，作图如下：添加直线拟合线及拟合方程，由拟合方程式可知：x=(y-1.3626)/0.0104室温：25℃大气压：100kPa混合体系沸点气相冷凝液折射率n 液相冷凝液折射率n 气相组成液相组成78 -- --0 076.8 1.3635 1.3626 0.0865 0.000076.2 1.3642 1.3629 0.1538 0.028875.5 1.3648 1.3632 0.2115 0.057774.7 1.3655 1.3635 0.2788 0.086574 1.3663 1.3642 0.3558 0.153873.3 1.3668 1.3651 0.4038 0.240472.6 1.3673 1.3659 0.4519 0.317372 1.368 1.3672 0.5192 0.442372.7 1.3695 1.3701 0.6635 0.721273.4 1.3697 1.3703 0.6827 0.740474.8 1.3703 1.3709 0.7404 0.798175.5 1.3708 1.3712 0.7885 0.826976.2 1.3713 1.3715 0.8365 0.855876.7 1.3716 1.3717 0.8654 0.875077 -- -- 1 1 查询数据可知：无水乙醇沸点：78℃乙酸乙酯沸点：77℃；由图可知在液相组成时，混合体系沸点76.8℃对应的值为0.0000；此数值属于误差，应当剔除。

双液系的气－液平衡相图一实验目的1．绘制在pθ下环己烷－异丙醇双液系的气－液平衡相图，了解相图和相律的基本概念；2．掌握测定双组分液体的沸点及正常沸点的方法；3．掌握用折光率确定二元液体组成的方法。

二实验原理在常温下，任意两种液体混合组成的体系称为双液体系。

若两液体能按任意比例互溶，则称完全互溶双液体系，若只能部分互溶，则称部分互溶双液体系。

液体的沸点是指液体的蒸汽压与外界压力相等时的温度，在一定的外压下，纯液体的沸点有其特定值，但双液系的沸点不仅与外压有关而且还与两种液体的相对含量有关。

通常，如果液体与拉乌尔定律的偏差不大，在T—X图上溶液的沸点介于A、B二纯液体的沸点之间见图中于 (a)。

而实际溶液由于A 和B二组分的相互影响，常与拉乌尔定律有较大偏差，在T—X图上就会有最高或最低点出现，这些点称为恒沸点，其相应的溶液称为恒沸点混合物，如图2-4-1(b),（c)所示。

恒沸点混合物蒸馏时，所得的气相与液相组成相同，因此通过蒸馏无法改变其组成。

本实验是用回流冷凝法测定环已烷—异丙醇体系的沸点—组成图。

其方法是用阿贝折射仪测定不同组成的体系，在沸点温度时气、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制沸点—组成图。

三仪器和试剂沸点仪1套；恒温槽1台；阿贝折射仪1台；量筒8个；玻璃漏斗8个；滴管2个；环己烷（分析纯）；异丙醇（分析纯）；实验装置如下：四实验步骤1．工作曲线的绘制配制环己烷的质量百分数0.10, 0.20, 0.30, 0.40, 0.50, 0.60, 0.70, 0.80和0.90的环己烷－异丙醇溶液。

计算所需环己烷和异丙醇的质量，并用分析天平准确称取。

为避免样品挥发带来的误差，称量应尽可能的迅速。

各种溶液的确切组成要按照实际称样结果精确计算。

调节超级恒温水浴的温度为35度，使阿贝折光仪上温度与其保持一致。

分别测定上述九个溶液以及异丙醇和环己烷的折光率。

根据这些数据作出折光率－组成工作曲线。

实验二双液系的气—液平衡相图1. 目的要求(1) 绘制在p0下环己烷-乙醇双液系的气-液平衡相图，了解相图和相律的基本概念。

(2) 掌握测定双组分液体沸点的方法。

(3) 掌握用折光率确定二元液体组成的方法。

2. 基本原理任意两个在常温时为液态的物质混合起来组成的体系称为双液系。

两种溶液若能按任意比例进行溶解，称为完全互溶双液系；若只能在一定比例范围内溶解，称为部分互溶双液系。

环己烷-乙醇二元体系就是完全互溶双液系。

双液系蒸馏时的气相组成和液相组成并不相同。

通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点(T)组成(x)图，即T—x图。

它表明了在沸点时的液相组成和与之平衡的气相组成之间的关系。

图2.2.1 双液系的T-x图双液系的T—x图有三种情况：(1)理想溶液的T—x图(图2.2.1a)，它表示混合液的沸点介于A、B二纯组分沸点之间。

这类双液系可用分馏法从溶液中分离出两个纯组分。

(2)有最低恒沸点体系的T—x图（图2.2.1b）和有最高恒沸点体系的T—x图（图2.2.1c）。

这类体系的T—x图上有一个最低和一个最高点，在此点相互平衡的液相和气相具有相同的组成，分别叫做最低恒沸点和最高恒沸点。

对于这类的双液系，用分馏法不能从溶液中分离出两个纯组分。

本实验选择一个具有最低恒沸点的环己烷—乙醇体系。

在101.325kPa下测定一系列不同组成的混合溶液的沸点及在沸点时呈平衡的气液两相的组成，绘制T—x图，并从相图中确定恒沸点的温度和组成。

测定沸点的装置叫沸点测定仪(图2.2.2)。

这是一个带回流冷凝管的长颈圆底烧瓶。

冷凝管底部有一半球形小室，用以收集冷凝下来的气相样品。

电流通过浸入溶液中的电阻丝。

这样可以减少溶液沸腾时的过热现象，防止暴沸。

测定时，温度计水银球要一半在液面下，一半在气相中，以便准确测出平衡温度。

溶液组成分析：由于环己烷和乙醇的折光率相差较大，而折光率的测定又只需少量样品，4. 实验步骤(1) 纯液体折光率的测定 ：分别测定乙醇和环己烷的折光率，重复2次～3次。

双液系的气液平衡相图实验报告实验报告题目：双液系的气液平衡相图实验报告摘要本实验通过构建双液系的气液平衡相图，研究了不同温度下甲醇和水的相互溶解性及气液平衡条件。

实验结果表明，在不同温度下，甲醇与水的相互溶解性呈现出明显的变化，而气液两相互相应的平衡条件也随之调整。

通过实验分析，我们可以更好地理解气液体系的相互作用规律，为进一步研究更加复杂的气液相互作用提供了帮助。

关键词：双液系；气液平衡；相图；甲醇；水引言气液相互作用是物理化学领域中的重要研究方向之一，对于理解和预测一系列工业和自然界现象都具有重要作用。

而气液平衡相图则是描述气液相互作用的重要工具，通过该图谱，我们可以直观地了解不同气体与液体在不同条件下的溶解性和相互作用规律，为进一步研究气液相互作用提供了帮助。

本实验旨在通过构建双液系的气液平衡相图，研究不同温度下甲醇和水的相互溶解性和气液平衡条件。

实验部分1.材料与仪器材料：甲醇、水；仪器：压力计、温度计、热水浴、磁力搅拌器、圆底烧瓶。

2.实验步骤（1）取一定量的甲醇和水，按一定比例混合，制备出不同质量分数的甲醇-水混合物；（2）将混合物置入圆底烧瓶中，在磁力搅拌器的作用下充分搅拌；（3）将圆底烧瓶放置于热水浴中，通过控制水浴的温度，固定实验温度；（4）在压力计的指导下，对甲醇-水混合物进行气液相平衡测量，记录平衡压力，并计算得出相应的气液分压比；（5）测量完成后，将实验结果作图，构建出气液平衡相图。

3.结果与分析在实验中，我们固定温度为25℃，制备出了不同质量分数的甲醇-水混合物，然后通过压力计测量出不同混合物下的气液相平衡条件，得到相应的气液分压比。

最终，我们将实验结果汇总并作图，得到如下气液平衡相图：（注：图中X1和X2为甲醇在混合液中的质量分数，P为混合液的平衡气相和液相的压力，分别为纵轴和横轴）通过对该图的分析，我们发现在不同温度下，甲醇与水的相互溶解性呈现出显著变化，而在不同混合液组成下，气液两相也呈现出明显的平衡条件变化。

物理化学实验--双液系的气—液平衡相图化学化工学院07应化1W07331120宋强目的要求(1) 绘制在pΘ下环己烷-乙醇双液系的气-液平衡相图，了解相图和相律的基本概念。

(2) 掌握测定双组分液体沸点及正常沸点的方法。

(3) 掌握用折光率确定二元液体组成的方法。

基本原理一、气-液相图两种液态物质混合而成的二组分体系称为双液系。

两种组分若能按任意比例互相溶解，称为完全互溶双液系。

液体的沸点是指液体的蒸气压与外界压力相等时的温度。

在一定的外压力下，纯液体的沸点有其确定的值。

但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。

根据相律，自由度=组分数-相数+2因此，一个气-液共存的二组分体系，其自由度为2.只要任意再确定一个变量，整个体系的存在状态就可以用二维图形来描述。

例如，在一定温度下，可以画出体系的压力p和组分x的关系图，如体系的压力确定，则可作温度T对x的关系图。

这就是相图。

在T-x相图上，还有温度，液相组成和气相组成三个变量，但只有一个自由度。

一旦设定某个变量，则其他两个变量必有相应的确定值。

图Ⅱ-5-1以苯-甲苯为例表明，温度T这一水平线指出了在此温度时处于平衡的液相组分x和气相组分y的相应值。

苯与甲苯这一双液系基本上接近理想溶液，然而绝大多数实际体系与拉乌尔定律有一定偏差。

偏差不大时，温度-组分相图与图Ⅱ-5-1相似，溶液的沸点仍介于两纯物质的沸点之间。

但是，有些体系的偏差很大，以至其相图将出现极值。

正偏差很大的体系在T-x图上呈现极小值，负偏差很大时则会有极大值。

这样的极值称为恒沸点，其气，液两相的组成相同。

例如，H2O-HCl体系的最高恒沸点在P0时为108.5，恒沸物的组成含HCl20.242%。

通常，测定一系列不同配比溶液的沸点及气、液两相组成，就可绘制气-液体系的相图。

压力不同时，双液系相图将略有差异。

本实验要求将外压校正到1个大气压力。

二、沸点测定仪各种沸点仪的具体构造虽各有特点，但其设计思想则都集中于如何正确测定沸点、便于取样分析、防止过热及避免分馏等方面。

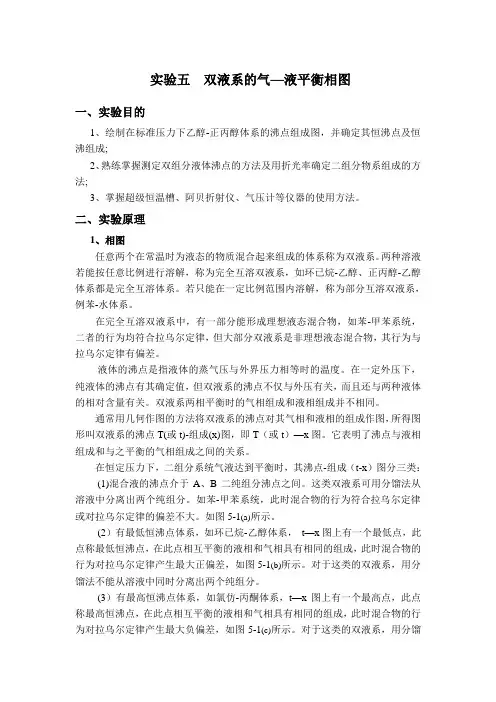

实验五双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图，并确定其恒沸点及恒沸组成;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。

二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。

两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。

若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。

在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。

液体的沸点是指液体的蒸气压与外界压力相等时的温度。

在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。

双液系两相平衡时的气相组成和液相组成并不相同。

通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。

它表明了沸点与液相组成和与之平衡的气相组成之间的关系。

在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。

这类双液系可用分馏法从溶液中分离出两个纯组分。

如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。

如图5-1(a)所示。

(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。

对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。

(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。

双液系的气液平衡相图实验报告一、实验目的1、测定常压下环己烷乙醇双液系的气液平衡相图。

2、掌握阿贝折射仪的使用方法。

二、实验原理两种液体物质混合而成的两组分体系称为双液系。

根据两组分间溶解度的不同，可分为完全互溶、部分互溶和完全不互溶三种情况。

本实验研究的是完全互溶双液系。

在一定温度下，溶液的气液两相达到平衡时，气相组成和液相组成之间存在一定的关系。

通过测定不同组成溶液的沸点和气、液相组成，绘制出沸点组成图（Tx 图），即可得到双液系的气液平衡相图。

通常，实验中通过测定溶液的折射率来确定其组成。

因为折射率与溶液的组成有一定的对应关系。

三、实验仪器和试剂1、仪器沸点仪阿贝折射仪超级恒温槽调压变压器温度计（50℃～100℃，分度值 01℃）移液管（1mL、2mL、5mL）洗耳球2、试剂环己烷（分析纯）无水乙醇（分析纯）四、实验步骤1、安装仪器将沸点仪洗净、烘干，安装好。

检查带有温度计的胶塞是否紧密，电热丝要靠近烧瓶底部的中心。

将阿贝折射仪与超级恒温槽连接好，调节恒温槽温度至 25℃。

2、配制溶液用移液管分别移取 05mL、10mL、15mL、20mL、25mL、30mL、35mL、40mL、45mL 乙醇于 10 个干燥的容量瓶中，再用环己烷分别稀释至刻度，摇匀，配制成一系列不同组成的环己烷乙醇溶液。

3、测定折射率用阿贝折射仪分别测定所配溶液及纯环己烷、纯乙醇的折射率。

测定时，用擦镜纸将棱镜擦净，滴加 2～3 滴待测液于棱镜上，合上棱镜并拧紧，调节反光镜使目镜内视场明亮，旋转棱镜调节旋钮，使目镜中出现明暗分界线，读取折射率。

每个样品测量三次，取平均值。

4、测定沸点向沸点仪中加入 20mL 乙醇含量较少的待测溶液，接通冷凝水。

调节调压变压器，缓慢加热溶液，当液体沸腾后，调节电压使液体沸腾稳定，待温度计读数稳定后，记录沸点温度。

停止加热，用吸管从小槽中吸取气相冷凝液，用阿贝折射仪测定其折射率。

再从侧管中吸取少量液相，测定其折射率。

双液系的气液平衡相图实验报告双液系的气液平衡相图实验报告一、引言在化学实验中，相图是研究物质在不同温度和压力下的相态变化规律的重要工具。

气液平衡相图是指在一定温度和压力下，气体和液体之间的平衡状态。

本实验旨在通过测定双液系的气液平衡相图，探究不同组分和温度对气液平衡的影响。

二、实验方法1. 实验仪器和试剂准备本实验所需的仪器有气相色谱仪、恒温水浴槽、压力计等。

试剂包括乙醇、水等。

2. 实验步骤(1) 准备双液系溶液：按照一定的比例将乙醇和水混合制备双液系溶液。

(2) 装填样品：将双液系溶液装填到气相色谱仪的样品瓶中。

(3) 设置温度：将恒温水浴槽的温度调至所需的实验温度。

(4) 测定平衡压力：将样品瓶放入恒温水浴槽中，等待一段时间使系统达到平衡，然后使用压力计测定平衡时的压力。

(5) 重复实验：重复以上步骤，测定不同组分和温度下的气液平衡压力。

三、实验结果根据实验数据，我们绘制了双液系的气液平衡相图。

图中横轴表示乙醇的摩尔分数，纵轴表示平衡时的压力。

我们可以观察到随着乙醇浓度的增加，平衡压力逐渐增大。

同时，随着温度的升高，平衡压力也呈现出上升的趋势。

这与理论预期相符。

四、讨论与分析通过实验结果，我们可以得出以下几点结论：1. 组分对气液平衡的影响：在双液系中，乙醇的浓度增加会导致平衡压力增加。

这是因为乙醇分子与水分子之间的相互作用力较强，使得乙醇分子更难从液相转移到气相，因而需要更高的压力才能达到平衡。

2. 温度对气液平衡的影响：随着温度的升高，气液平衡的压力也会增加。

这是由于温度升高会增加分子的热运动，使得气体分子更容易从液相转移到气相，因此需要更高的压力来保持平衡。

3. 实验误差分析：在实验过程中，由于仪器的精度限制和操作误差等因素的存在，实验结果可能存在一定的误差。

为了提高实验结果的准确性，我们可以增加重复实验次数，并进行数据的平均处理。

五、结论通过本实验，我们成功测定了双液系的气液平衡相图，并探究了组分和温度对气液平衡的影响。

双液系的气液平衡相图实验者：林澄昱生04 2010030007 同组者：张弯弯实验日期：2012-03-10 提交日期：2012-03-16实验指导：刘晓惠1引言两种蒸气压不同的挥发性液体在混合之后，其溶液组成与与其平衡气相的组成不同。

在恒外压下，二组分系统达到气液平衡时，表示液态混合物的沸点与平衡时气液两相组成关系的相图，称为沸点和组成（T-x）图。

大致分为三大类，包括：（1）理想液体混合物或接近理想液体混合物的双液系，其混合物沸点介于两纯物质沸点之间。

见图1（a）；（2）各组分蒸气压对拉乌尔定律产生很大的负偏差，有最高恒沸点。

见图1（b）；（3）各组分蒸汽压对拉乌尔定律产生很大的正偏差，有最低恒沸点。

见图2（c）1。

图1 三类沸点组成（T-x）图本实验为了绘制常压下环己烷-乙醇的气液平衡相图，先利用阿贝折射仪测定一系列已知组成混合溶液及纯液体的折射率，绘制标准曲线，再通过沸点仪测定一系列混合溶液的沸点，收集少量气相冷凝液以及溶液，测定其各自折射率，反查标准曲线得到气液两相的组成，绘得双液系的气液平衡相图。

2实验操作2.1实验药品、仪器及测试装置示意图2.1.1实验药品环己烷，无水乙醇；2.1.2实验仪器沸点仪，调压器，温度传感器，锥形瓶，分析天平（AR2140），阿贝折射仪（型号不明，为靠近恒温箱的一台），恒温箱，胶头滴管，10ml吸量管，洗耳球；2.1.3装置示意图1. 冷却水入口2. 气相冷凝液贮存小泡3. 温度传感器4. 喷嘴5. 电热丝6. 调压器2图2 沸点仪2.2实验条件恒温槽温度：26 ℃室温：未测气压：未测2.3实验操作步骤及方法要点2.3.1标准曲线的测定及绘制2.3.1.1标准溶液的配制取5个干燥、洁净的锥形瓶，编号为1~5，分别称量空瓶质量并记录；依照表1分别量取并加入相应体积的环己烷和无水乙醇，每加入一种溶液以后称量其质量并记录；得到5份已知组分的标准溶液。

表1 标准溶液的配制方案通过称量得到的质量，可以计算得到每锥形瓶中液体含有的环己烷质量分数，通过测定其折射率，可以确定特定环己烷质量分数与折射率的关系；同时，直接量取纯的无水乙醇和环己烷，测定其折射率，可以绘制在环己烷质量分数在0~1之间的无水乙醇混合溶液与折射率的关系曲线。

双液系的气—液平衡相图一、实验目的1.绘制在Pθ环已烷—乙醇的气液平衡相图，了解相图和相律基本概念；2.掌握测定双组分液体的沸点及正常沸点的方法；3.掌握用折光率确定二元液体的组成方法。

二、实验原理液体的沸点是指液体的蒸气压和外压相等时的温度，在一定的外压下，纯液体的沸点有确定值。

但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。

根据相律：自由度=组分数-相数+2因此，一个气—液共存的二组分体系，其自由度为2。

只要任意再确定一个变量，整个体系的存在状态就可以用二维图形来描述。

两种挥发性液体混合，假设该二组分的蒸气压不同，则溶液的组成与其平衡气相的组成不同。

在压力保持一定，二组分系统气液到达平衡时，表示液态混合物的沸点与平衡时组成关系的相图，称为沸点和组成〔T-x〕图。

沸点和组成〔T-x〕的关系有以下三种：〔1〕理想液体混合物或接近理想液体混合物的双液系，其液体混合物的沸点介于两纯物质沸点之间见图1(a)；〔2〕各组分蒸气压对拉乌尔定律产生很大的负偏差，其溶液有最高恒沸点见图1(b)；〔3〕各组分蒸气压对拉乌尔定律产生很大的正偏差，其溶液有最低恒沸点见图1(c)。

第〔2〕、〔3〕两类溶液在最高或最低恒沸点时的气液两相组成相同，加热蒸发的结果只使气相总量增加，气液相组成及溶液沸点保持不变，这时的温度称恒沸点，相应的组成称恒沸组成。

图1. 沸点和组成〔T-x〕图本实验是测定具有最低恒沸点的环己烷—乙醇双液系的T-x图。

方法是用沸点仪〔如图2所示〕直接测定一系列不同组成之溶液的气液平衡温度〔即沸点)，并收集少量馏出液〔即气相冷凝液〕及吸取少量溶液〔即液相〕，分别用阿贝折光仪测定其折光率。

根据已知组成的溶液折光率，作出一定温度下〔25℃〕该溶液的折光率—组成工作曲线，然后根据测得的样品溶液的气液两相的折光率，在此曲线上即可按内描法得到待测未知样品溶液的组成。

图2. 沸点测定仪示意图三、仪器与药品沸点测定仪1只丙酮〔分析纯〕水银温度计〔50~100℃，分度值0.1℃〕1支超级恒温水浴1台玻璃温度计〔0~100℃，分度值1℃〕1支称量瓶〔高型〕10只调压变压器〔0.5kVA〕1只25mL移液管数字式Abbbe折光仪〔棱镜恒温〕1台长滴管10支带玻璃磨口塞试管〔5mL〕4支无水乙醇〔分析纯〕烧杯〔50ml，250ml〕各1支环己烷〔分析纯〕玻璃漏斗〔直径5cm〕1只重蒸馏水，冰四、实验步骤1.调节超级恒温水浴温度，使阿贝折光仪上的温度计读数保持在25℃。

双液系的气液平衡相图2 实验操作2.1 实验药品、仪器型号及测试装置示意图实验药品：环己烷（AR），无水乙醇（AR），不同浓度的环己烷-乙醇混合液（环己烷质量分数为10%、30%、69.5%、90%、96%）仪器型号：沸点仪，调压器，阿贝折射仪，超级恒温槽，数显温度计，滴管，移液管，洗耳球测试装置示意图：1.冷却水入口2.气相冷凝液贮存小泡3.温度计4.喷嘴5.电阻丝6.调压器图1 沸点仪示意图2.2 实验条件室温：19.1 ℃湿度：46%大气压：995.7 hPa （已校正）2.3 实验操作步骤及方法要点（1）工作曲线的配置及折射率的测定1)按顺序排列好已经干燥的5个具塞锥形瓶，分别具塞称重并及记录。

2)分别加入1ml、2ml、3ml、4ml、5ml环己烷，称重。

3)再分别加入5ml、4ml、3ml、2ml、1ml无水乙醇，称重并摇匀。

4)用阿贝折射仪分别测定上述溶液、无水乙醇和环己烷的折射率。

5)绘制工作曲线（2）检查待测样品浓度通电加热之前检查沸点仪内的溶液的折射率是否合适，如果不符合要求，需要添加乙醇或环己烷进行调整。

（3）测定各溶液达到汽液平衡时的气相和液相组成打开冷却水，接通电源，慢慢调节调压器电压进行加热，直到溶液沸腾或者出现小气泡，再将电压调到33V。

待温度恒定后，记下该温度值，关电压，停止加热，同时用长滴管从冷凝管上口在小泡中取气相冷凝液，迅速测定折射率，液相溶液稍冷后，从温度计口取液相溶液测定折射率（沸腾过程已经使液相混合比较均匀了，类似“鼓泡法”；而且实际上也没有地方伸入滴管进行搅拌）。

如果沸点仪圆底烧瓶内液体快要蒸干了、电阻丝没有浸泡在液体中，就要及时补充溶液，否则体系内温度会急剧上升。

如果液面低于烧瓶侧面支管口，应及时补充液体，否则无法取液相溶液。

补充溶液时，要等到体系冷却下来。

3 结果与讨论3.1 原始实验数据表1 环己烷-乙醇混合液（标准液）的折射率序号空瓶质量/g瓶+乙醇质量/g瓶+混合液质量/g折射率129.932130.624634.4739 1.3701231.016832.487935.5774 1.3810331.169233.423335.6596 1.3926427.875530.927732.4152 1.4040528.387232.241132.9446 1.41696无水乙醇 1.36387纯环己烷 1.4284表2 环己烷-乙醇混合液（待测液）沸点及气相、液相的折射率序号环己烷质量分数温度/℃气相冷凝液折射率液相折射率1077.56 1.3638 1.3634210%75.63 1.3704 1.3654330%73.16 1.3825 1.3668469.50%64.42 1.3978 1.3817590%64.65 1.4072 1.4162696%67.26 1.4108 1.42417100%80.13 1.4278 1.4272 3.2计算的数据、结果（1）绘制折射率-组成工作曲线根据表1数据计算出各个标准溶液对应的环己烷质量分数，如表3。

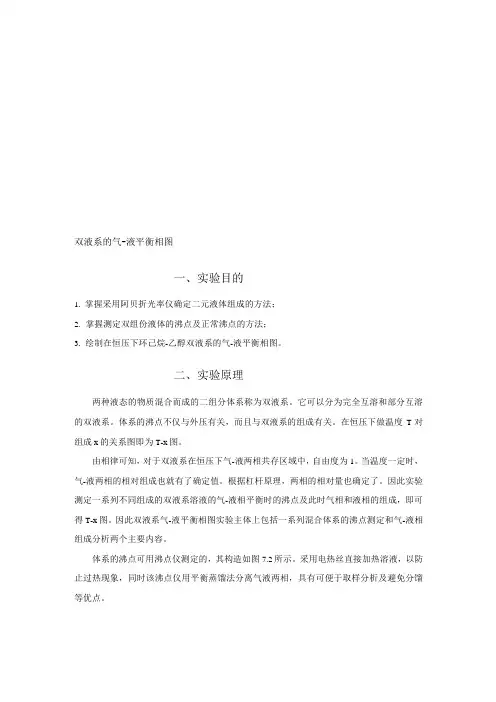

双液系的气-液平衡相图1.实验目的①掌握采取阿贝折光仪确定二元液体组成的方法；②掌握测定双组份液体的沸点及正常沸点的方法；③绘制在恒压下环己烷-乙醇双液系的气-液平衡相图。

2.实验原理①双液系：两种液态物质混合而成的二组分体系。

其沸点不仅与外压有关，还与双液系的组成有关；②本实验测定一系列不同组成的双液系溶液的气液相平衡时的沸点及此时的气、液相的组成，利用回流及分析的方法来绘制相图，即的T-x图。

主体包括一系列混合体系的沸点测定和气-液相组成分析两个主要内容。

③沸点仪：采用电热丝直接加热溶液，以防过热现象，同时FDY双液系沸点仪用平衡蒸馏法分离气液两相，具有可便于取样分析及避免分馏等优点。

构造如图：④阿贝折光仪使用步骤：将超级恒温槽调到测定所需之温度，并将此恒温水通入阿贝折光仪的两棱镜恒温夹套中，检查棱镜上的温度计读数；阿贝折光仪至于光亮处，调节反射镜，使白光进入棱镜；打开棱镜，滴1-2滴丙酮在镜面上，将棱镜轻轻合上，校正；测量时，用滴管取待测试样，滴在两棱镜间的缝隙间，旋紧锁钮，使被测液均匀覆盖于两棱镜间镜面上，不可有气泡；转棱镜使目镜中看到半明半暗现象，让明暗界线落在目镜里交叉法线的交点上，如有色散现象，调节消色补偿器使色散消失；简单表示为：安装-加样-对光-下旋钮粗调明暗面-上旋钮细调消色散-读数。

3.实验仪器与试剂FDY双液系沸点测定仪、阿贝折光仪、超级恒温槽、长滴管、烧杯、球形冷凝管、移液管，烧瓶丙酮（AR级）、环己烷（AR级）、乙醇（AR级）4.实验步骤①调节阿贝折光仪超级恒温槽温度为25℃，启动恒温水循环；②配制系列环己烷-乙醇溶液，环己烷与乙醇的体积比分别为5:95、15:85、25:75、35:65、45：55、50:50、55:45、65:35、85:15、95:5；③环己烷-乙醇溶液的组成——折光率曲线的测定：10ml具塞锥形瓶中采用称量法配制环己烷摩尔分数为0.10、0.20、0.30、0.40、0.50、0.60、0.70、0.80、0.90的环己烷-乙醇标准溶液；调节水浴温度，分别测定上述9个溶液及乙醇和环己烷的折光率，作出工作曲线图；注意：称量尽可能迅速；使用仪器时须对零点校正；测量前须用丙酮洗涤棱镜；④环己烷-乙醇二组分溶液的气液平衡数据测定：连接好实验装置，传感器勿与加热丝接触；接通冷凝水，从侧管向蒸馏瓶中二组分溶液，传感器与加热丝浸入溶液。

双液系的气—液平衡相目的要求(1) 绘制在pΘ下环己烷-乙醇双液系的气-液平衡相图，了解相图和相律的基本概念。

(2) 掌握测定双组分液体沸点及正常沸点的方法。

(3) 掌握用折光率确定二元液体组成的方法。

基本原理一、气-液相图两种液态物质混合而成的二组分体系称为双液系。

两种组分若能按任意比例互相溶解，称为完全互溶双液系。

液体的沸点是指液体的蒸气压与外界压力相等时的温度。

在一定的外压力下，纯液体的沸点有其确定的值。

但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。

根据相律，自由度=组分数-相数+2因此，一个气-液共存的二组分体系，其自由度为2.只要任意再确定一个变量，整个体系的存在状态就可以用二维图形来描述。

例如，在一定温度下，可以画出体系的压力p和组分x的关系图，如体系的压力确定，则可作温度T对x的关系图。

这就是相图。

在T-x相图上，还有温度，液相组成和气相组成三个变量，但只有一个自由度。

一旦设定某个变量，则其他两个变量必有相应的确定值。

图Ⅱ-5-1以苯-甲苯为例表明，温度T这一水平线指出了在此温度时处于平衡的液相组分x和气相组分y的相应值。

苯与甲苯这一双液系基本上接近理想溶液，然而绝大多数实际体系与拉乌尔定律有一定偏差。

偏差不大时，温度-组分相图与图Ⅱ-5-1相似，溶液的沸点仍介于两纯物质的沸点之间。

但是，有些体系的偏差很大，以至其相图将出现极值。

正偏差很大的体系在T-x图上呈现极小值，负偏差很大时则会有极大值。

这样的极值称为恒沸点，其气，液两相的组成相同。

例如，H2O-HCl体系的最高恒沸点在P0时为108.5，恒沸物的组成含HCl20.242%。

通常，测定一系列不同配比溶液的沸点及气、液两相组成，就可绘制气-液体系的相图。

压力不同时，双液系相图将略有差异。

本实验要求将外压校正到1个大气压力。

二、沸点测定仪各种沸点仪的具体构造虽各有特点，但其设计思想则都集中于如何正确测定沸点、便于取样分析、防止过热及避免分馏等方面。

双液系的气液平衡相图1引言1.1实验目的(1) 用沸点仪测定常压下环己烷-乙醇的气液平衡相图(2) 掌握阿贝折射仪的使用方法1.2 实验原理将两种挥发性液体混合，若该二组分的蒸气压不同，则溶液的组成与其平衡气相的组成不同。

在压力保持一定，二组分系统气液达到平衡时，表示液态混合物的沸点与平衡时组成关系的相图，称为沸点和组成(T-x)图。

沸点和组成(T-x)的关系有下列三种：(1) 理想液体混合物或接近理想液体混合物的双液系，其液体混合物的沸点介于两纯物质沸点之间，见图1.1(a)；(2) 各组分蒸气压对拉乌尔定律产生很大的负偏差，其溶液有最高恒沸点，见图1.1(b)；(3) 各组分蒸气压对拉乌尔定律产生很大的正偏差，其溶液有最低恒沸点，见图1.1(c)。

第(2)、(3)两类溶液在最高或最低恒沸点时的气液两相组成相同，加热蒸发的结果只使气相总量增加，气液相组成及溶液沸点保持不变，这时的温度称恒沸点，相应的组成称恒沸组成。

第一类混合物可用一般精馏法分离出这两种纯物质，第(2)、(3)类混合物用一般精馏方法只能分离出一种纯物质和另一种恒沸混合物。

图1.1 三类溶液相图为了测定二元液系的T-x图，需在气液达到平衡后，同时测定溶液的沸点、气相和液相组成。

本实验是测定具有最低恒沸点的环己烷-乙醇双液系的T-x 图。

方法是用沸点仪(图1.2)直接测定一系列不同组成之溶液的气液平衡温度(即沸点)，并收集少量馏出液(即气相冷凝液)及吸取少量溶液(即液相)，分别用阿贝折射仪测定其折射率。

为了求出相应的组成，必须先测定已知组成的溶液的折射率，作出折射率对组成的工作曲线，在此曲线上即可查得对应于样品折射率的组成。

2 实验操作2.1 实验仪器实验使用沸点仪，调压器，阿贝折射仪，超级恒温槽，电子温度计，滴管，放大镜 环己烷，无水乙醇（AR ），各种浓度的环己烷-乙醇混合溶液2.2 实验条件实验室温度17.5 °C ，气压100.7 kPa ，相对湿度34%2.3 实验操作(1) 测定溶液的折射率。

双液系的气液平衡相图摘要：常温下，两液态物质混合而成的体系称为双液系。

其气液平衡相图在科学研究以及实际生产生活上都有重要作用。

本文使用沸点仪测定水—正丙醇双液系在一个大气压下的沸点，并利用折射率随溶液组成不同而发生改变的特点，使用阿贝折射仪测定不同沸点下水和正丙醇的比例，绘制出恒压下的双液系平衡相图。

关键词：双液系折光率相图最低恒沸点Vapor-liquid Equilibrium Phase Diagram ofBinary Liquid SystemMingXuan Zhang PB15030833Abstract:Under the room temperature,two liquid substances are mixed to make Binary Liquid Systems.Its vapor-liquid equilibrium phase diagram has an important role in scientific research as well as in the actual production of our daily life.This experiment uses the boiling point of water-Determination of propanol two liquid system in an atmospheric pressure boiling point,and the use of refractive index with different solution composition and change characteristics,the use of Abbe refractometer measurement of different boiling water and n-propanol ratio,finally drawing the two liquid system phase equilibrium.Keywords:Binary Liquid System Refractive Index Phase Graph Minimum Azeotropic Point1.前言二元相图，又称二元系相图，是表示系统中两个组元在热力学平衡状态下组份和温度、压力之间的关系的简明图解。

双液系的气液平衡相图实验报告气液平衡相图是描述气体和液体在一定温度和压力下的平衡状态的图表，通过实验测定得到的数据可以绘制出相应的相图。

本实验旨在通过实验测定的数据，绘制出双液系的气液平衡相图，并对实验结果进行分析和讨论。

实验仪器和试剂。

实验中所使用的仪器包括压力计、温度计、烧瓶、试管等。

实验所需试剂为乙醇和水。

实验步骤。

1. 首先在烧瓶中加入一定量的水，并在试管中加入一定量的乙醇。

2. 将烧瓶和试管放入恒温水浴中，使其达到所需的温度。

3. 在一定时间间隔内，记录烧瓶内乙醇蒸气的压力和温度。

4. 根据实验数据，绘制出乙醇和水的气液平衡相图。

实验结果与分析。

通过实验测定得到的数据，我们成功绘制出了乙醇和水的气液平衡相图。

从实验结果可以看出，在一定温度下，乙醇和水的气液平衡曲线呈现出一定的规律性，随着温度的升高，气液平衡曲线也相应发生变化。

在实验过程中，我们还发现了一些异常现象，如在某些温度下，乙醇的蒸气压远大于预期值，经过分析发现可能是实验条件或者实验操作上的一些误差所致。

这些异常现象也为我们提供了更多的实验数据，有助于完善气液平衡相图的绘制。

结论。

通过本次实验，我们成功绘制出了乙醇和水的气液平衡相图，并对实验结果进行了分析和讨论。

实验结果表明，在一定温度和压力下，乙醇和水的气液平衡状态呈现出一定的规律性，同时也发现了一些异常现象，这为我们提供了更多的实验数据，有助于完善气液平衡相图的绘制。

总之，本次实验为我们提供了更深入的了解气液平衡相图的机会，并通过实验数据的分析，加深了我们对气液平衡相图的认识，为今后的研究和实验提供了重要的参考依据。

以上就是本次实验的实验报告，谢谢阅读。
