NMD 100 的基本模块和简单故障处理

ATM基础知识及工作原理

1 目 录

第1章 ATM硬件基础知识…………………………………………………………….1

1.1 ATM的硬件结构 ................................................................................................... 1

1.1.1 ATM PC控制模块 .......................................................................................... 1

1.1.2 ATM主要的外设功能模块 ......................................................................... 1

1.1.2.1取款模块 ................................................................................................ 1

1.1.2.2存款模块 ................................................................................................ 2

1.1.2.3 打印模块 ............................................................................................... 2

1.1.2.4 磁卡及IC卡读/写模块 ........................................................................ 2

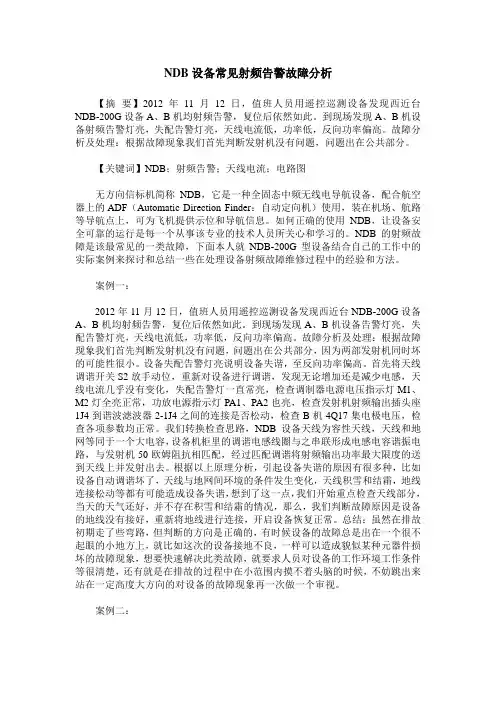

NDB设备常见射频告警故障分析

【摘 要】2012年11月12日，值班人员用遥控巡测设备发现西近台NDB-200G设备A、B机均射频告警，复位后依然如此。到现场发现A、B机设备射频告警灯亮，失配告警灯亮，天线电流低，功率低，反向功率偏高。故障分析及处理：根据故障现象我们首先判断发射机没有问题，问题出在公共部分。

【关键词】NDB；射频告警；天线电流；电路图

无方向信标机简称NDB，它是一种全固态中频无线电导航设备，配合航空器上的ADF（Automatic Direction Finder：自动定向机）使用，装在机场、航路等导航点上，可为飞机提供示位和导航信息。如何正确的使用NDB，让设备安全可靠的运行是每一个从事该专业的技术人员所关心和学习的。NDB的射频故障是该最常见的一类故障，下面本人就NDB-200G型设备结合自己的工作中的实际案例来探讨和总结一些在处理设备射频故障维修过程中的经验和方法。

案例一：

2012年11月12日，值班人员用遥控巡测设备发现西近台NDB-200G设备A、B机均射频告警，复位后依然如此。到现场发现A、B机设备告警灯亮，失配告警灯亮，天线电流低，功率低，反向功率偏高。故障分析及处理：根据故障现象我们首先判断发射机没有问题，问题出在公共部分，因为两部发射机同时坏的可能性很小。设备失配告警灯亮说明设备失谐，至反向功率偏高。首先将天线调谐开关S2放手动位，重新对设备进行调谐，发现无论增加还是减少电感，天线电流几乎没有变化，失配告警灯一直常亮，检查调制器电源电压指示灯M1、M2灯全亮正常，功放电源指示灯PA1、PA2也亮，检查发射机射频输出插头座1J4到谐波滤波器2-1J4之间的连接是否松动，检查B机4Q17集电极电压，检查各项参数均正常。我们转换检查思路，NDB设备天线为容性天线，天线和地网等同于一个大电容，设备机柜里的调谐电感线圈与之串联形成电感电容谐振电路，与发射机50欧姆阻抗相匹配，经过匹配调谐将射频输出功率最大限度的送到天线上并发射出去。根据以上原理分析，引起设备失谐的原因有很多种，比如设备自动调谐坏了，天线与地网间环境的条件发生变化，天线积雪和结霜，地线连接松动等都有可能造成设备失谐，想到了这一点，我们开始重点检查天线部分，当天的天气还好，并不存在积雪和结霜的情况，那么，我们判断故障原因是设备的地线没有接好，重新将地线进行连接，开启设备恢复正常。总结：虽然在排故初期走了些弯路，但判断的方向是正确的，有时候设备的故障总是出在一个很不起眼的小地方上，就比如这次的设备接地不良，一样可以造成貌似某种元器件损坏的故障现象，想要快速解决此类故障，就要求人员对设备的工作环境工作条件等很清楚，还有就是在排故的过程中在小范围内摸不着头脑的时候，不妨跳出来站在一定高度大方向的对设备的故障现象再一次做一个审视。

雅佳功放am100维修手册

摘要：

1.雅佳功放 am100 简介

2.维修手册的作用和重要性

3.维修手册的主要内容

4.如何使用维修手册进行故障排除

5.维修过程中的注意事项

正文：

雅佳功放 am100 是一款性能优良的音响设备，其优质的音效和稳定的性能深受用户喜爱。然而，就像所有电子设备一样，它也可能会出现故障，需要进行维修。这时，雅佳功放 am100 的维修手册就派上用场了。

维修手册是厂家提供的一份详细的维修指南，它包含了设备的所有信息，如结构、原理、故障排除等。对于维修人员来说，维修手册就像是一本"看病"的"医生手册"，可以帮助他们快速准确地找到设备的故障，并进行有效的修理。

雅佳功放 am100 的维修手册主要包括以下几个部分：设备简介、设备结构、工作原理、故障排除、维修流程和维修注意事项。设备简介部分介绍了设备的基本参数和性能指标；设备结构和工作原理部分详细描述了设备的内部构造和运作方式；故障排除部分列举了可能出现的故障及其解决方法；维修流程和维修注意事项部分则指导了维修人员如何进行维修操作，以及在维修过程中需要注意的事项。

在使用维修手册进行故障排除时，维修人员应首先确定设备的故障，然后根据手册中的故障排除流程，逐步进行检查和修理。在这个过程中，维修人员需要遵守手册中的注意事项，以保证维修过程的安全和有效。

总的来说，雅佳功放 am100 的维修手册是一份非常重要的维修指南，它为维修人员提供了详细的维修信息和操作指导。

恩瑞特DLD100C二次雷达典型故障维修

发布时间：2022-11-29T08:10:12.498Z 来源：《中国科技信息》2022年15期第8月 作者： 冯慧

[导读] 国产恩瑞特DLD-100二次雷达是具有S模式功能的高精度二次雷达，是空中交通管制系统的重要组成设备之一。

冯慧

民航内蒙古空管分局

摘要：国产恩瑞特DLD-100二次雷达是具有S模式功能的高精度二次雷达，是空中交通管制系统的重要组成设备之一。该型号二次雷达不仅可以提供覆盖范围内军/民航飞机的距离、方位、气压高度、识别码等信息，同时还可以进行S模式询问并正确解析S模式应答，输出连

续、完整的S模式航迹信号，具有数据链扩展能力，均具有全天候全天时的连续工作能力。本文围绕该型号雷达在使用过程中出现的各类故

障案例进行分析，提出了相应的设备维修与维护措施及建议。

关键词：恩瑞特DLD100C；二次雷达；典型故障

一、恩瑞特DLD-100C典型故障案例

通过统计近三年的设备巡检与故障维修，恩瑞特DLD100C型二次雷达的故障案例主要集中在系统软件/参数配置、雷达信号质量、电源模块、发射机等硬件故障，此外，天线驱动部分如减速箱漏油、马达故障也偶有发生。

（一）雷达假目标和分裂问题

这一类问题产生的原因大多为雷达在安装完成后，厂家后续的调试过程稍为紧凑。雷达站恩瑞特二次雷达由于台站周边在进行大规模的建设，给雷达形成了各式各样比较强烈的反射多径干扰。表现为固定假目标与近距离目标分裂的现象，给管制员正常指挥飞机造成了很

大的干扰。厂家工程师在3月底到现场进行仔细分析，查找问题根源，通过修改询问周期与增加S模式全呼锁定等设置后，假目标与目标分

裂等严重干扰管制运行的现象基本得到了抑制。

恩瑞特二次雷达的系统软件/参数配置问题，以及假目标、目标分裂等问题，解决过程一般是现场用户将问题或故障现象反馈给厂家工程师，并在厂家工程师的指导下进行操作。严重时由厂家工程师亲自到现场进行处理。
