全面的钢结构教程(值得收藏)

1、建筑体系

1-1、门式刚架体系

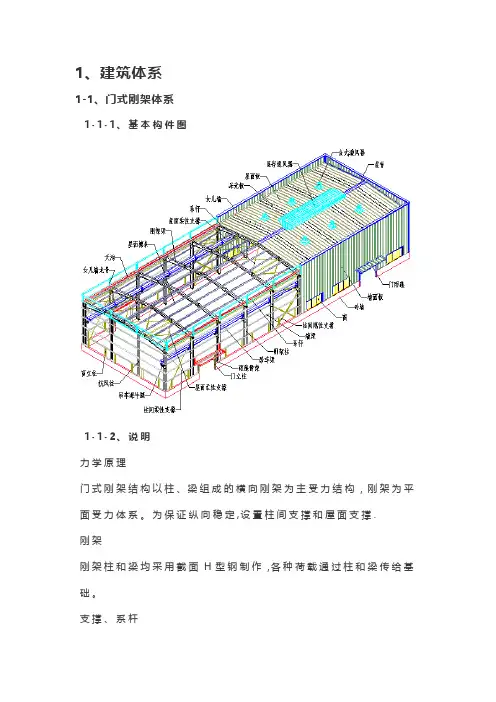

1-1-1、基本构件图

1-1-2、说明

力学原理

门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定,设置柱间支撑和屋面支撑.

刚架

刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢.柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁

一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1—1-3、门式刚架的基本形式

a.典型门式刚架

b.带吊车的门式刚架

c。带局部二层的门式刚架

1—1—4、基本节点

a。柱脚节点

b.梁、柱节点

■局部二层节点参照多层框架体系。

1—1-5、刚架衍生形式

■

吊车和局部二层可在衍生形式刚架中布置.

■山墙刚架其本质也是多连跨刚架,不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系

1—2-1、框架图示

1—2-2、说明 力学模型

a。纯刚接框架：纵横两个方向均采用刚接的框架。

b。刚接-支撑框架:横向采用刚接,纵向采用铰接，并在纵向设置支撑，以传递水平力。

c。支撑式框架：纵横向均采用铰接,两向均设置支撑传递水平力.

d。有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱

框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。

框架梁

框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑

支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1—2—3、基本节点

a。柱脚节点

■柱脚节点同门式刚架体系。

b。柱、梁节点

2、支撑、系杆

2-1、图示

柱间柔性支撑 柱间刚性支撑

2—2、说明

■支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧,主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中.

钢结构安装培训资料

近年来，在我国建筑工程领域中出现了产品结构调整,长期以来混凝土和砌体结构一统天下的局面正在发生变化，轻型钢结构以其自身的优越性引起业内关注，同时在工程中得到合理的、迅速的应用。据资料统计，我国已建成的此类结构工程已达800多万M2，而且每年以约100万M2的速度增加。由此可见，轻型钢结构的应用将会更加广泛，而作为施工一方，更应该对该结构的安装有一个从了解、掌握至熟悉的过程，现对钢结构安装结合我公司实际实践经验做一整理：

一、钢架安装

〔一〕、门式钢架钢结构局部安装顺序：

1、 地足锚栓寻平

2、 钢柱安装

3、 钢柱校正

4、 安装柱上钢系杆及柱间支撑

5、 钢梁拼装

6、 钢梁吊装

7、 安装屋面系杆

8、 屋面檩条C型钢安装

9、 屋面拉条隅撑，水平拉撑安装

10、 墙梁C型钢及拉条安装

11、 门窗套及雨蓬架安装

〔二〕、门式钢架钢结构局部安装各步骤要点： 1、 做好钢结构安装前预备工作

首先，当钢柱根底施工时，应做好地足螺栓定位和保卫工作，操纵根底和地足螺栓顶面标高。具体地讲，根底浇筑混凝土前应检查好以下内容：

（1） 各行列轴线位置是否正确；

（2） 各跨跨距是否符合设计要求；

（3） 根底顶标高是否符合设计要求；

（4） 地足螺栓的位置及标高是否符合设计及标准要求。

这点要紧强调如何安好地足螺栓，为保证螺栓不发生因浇筑混凝土时震荡而出现偏位现象，一般可采纳钢板或模板固定方法，而且还增加Φ10钢筋将螺栓与根底钢筋焊接在一起，以到达进一步的加固定位。

2、 检验构件的外形和截面几何尺寸

构件在吊装前应依据?钢结构工程施工及验收标准?中的有关 ，检验构件的外形和截面几何尺寸，其偏差不准许超出标准 值之外；构件应依据设计图纸要求进行编号，弹出安装中心标记。钢柱应弹出两个方向的中心标记和标高标记；标出绑扎点位置；丈量柱长，其长度误差应具体记录，并用油笔写在柱子下部中心标记平面上，以备在根底顶面标高二次灌浆层中调整。

PKPM钢结构实用教程

第一部分：软件介绍与基本操作

1.PKPM钢结构简介：介绍PKPM钢结构软件的背景和功能，以及它在钢结构工程中的应用。

第二部分：基本建模与加载

1.建模：介绍如何使用PKPM钢结构进行基本建模，包括结构的几何模型、截面的定义和材料的属性设置等。

2.荷载：介绍如何在PKPM钢结构中添加荷载，包括静力荷载、动力荷载和温度荷载等，并说明每种荷载所需的参数和设置方法。

第三部分：静力分析和设计

1.静力分析：介绍如何进行静力分析，包括结构的初始位移分析、静力反应分析和结构的内力计算等。

2.设计检验：介绍如何进行基于强度和稳定性的设计检验，包括钢材的截面验算、构件的抗弯和抗剪验算等。

第四部分：动力分析和稳定性

1.动力分析：介绍如何进行动力分析，包括地震分析、风载分析和动力响应分析等，并说明相应的参数和输入要求。

2.稳定性分析：介绍如何进行稳定性分析，包括局部稳定性和整体稳定性的判定与验算，以及相应的安全系数要求。

第五部分：结果输出与报表生成 1.结果输出：介绍如何查看和输出分析结果，包括应变图、位移图、内力图和反力图等，并说明如何进行结果的动态演示。

2.报表生成：介绍如何生成分析报表和荷载报表，以及如何导出相关数据以供后续设计和施工使用。

第六部分：应用案例分析

1.实例一：钢结构大厦的分析与设计过程，从模型建立到最终结果的输出与验算。

2.实例二：钢桥的动力响应分析，从动力荷载的输入到稳定性的判定与调整过程。

总结：对本教程内容进行总结和回顾，并展望PKPM钢结构在未来的发展和应用前景。

通过阅读本教程，读者将能够掌握PKPM钢结构的基本操作和应用技巧，能够熟练地进行钢结构的建模、分析和设计，并能够根据实际工程需要进行相应的参数设置和结果输出。同时，通过实例的分析和讨论，读者也可以更好地理解PKPM钢结构的工作原理和应用方法，从而提高工程设计的效率和质量。

图文详解钢结构识图

建筑体系：

1.门式钢架体系：

1.1基本构件图：

1.2说明：

力学原理：门式钢架结构以柱、梁组成的横向刚架为主受力结构，钢架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架：钢架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆：钢性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁：一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1.3门式钢架的基本形式：

a.典型门式钢架 b.带吊车的门式钢架

c.带局部二层的门式钢架

1.4基本节点

a.柱脚节点 b.梁、柱节点

局部二层节点参照多层框架体系。

1.5钢架衍生形式 吊车和局部二层可在衍生形式刚架中布置。

山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

2.多层框架体系

2.1框架图示 2.2说明

力学模型：

a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用钢接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在钢接框架中亦设置支撑。

框架柱：框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。

框架梁：框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑：支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

2.3基本节点

a.柱脚节点：柱脚节点同门式钢架体系。

b.柱、梁节点： 支撑、系杆：

1.图示： 2.说明

支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
