最详细PKPM之门式钢架sts入门教程

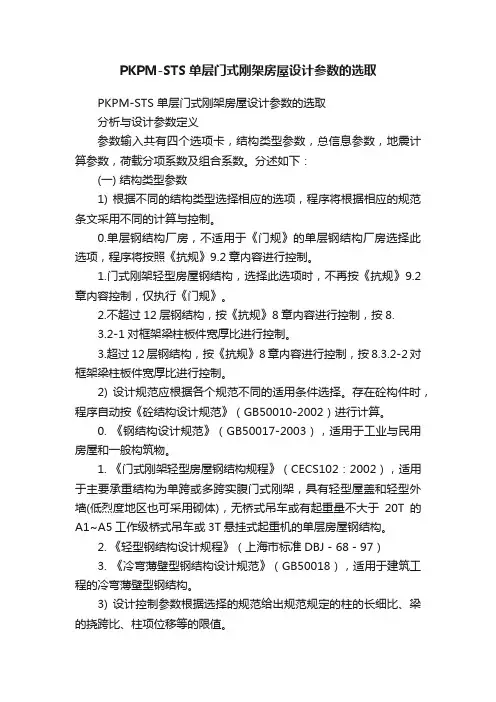

PKPM-STS单层门式刚架房屋设计参数的选取PKPM-STS 单层门式刚架房屋设计参数的选取分析与设计参数定义参数输入共有四个选项卡，结构类型参数，总信息参数，地震计算参数，荷载分项系数及组合系数。

分述如下：(一) 结构类型参数1) 根据不同的结构类型选择相应的选项，程序将根据相应的规范条文采用不同的计算与控制。

0.单层钢结构厂房，不适用于《门规》的单层钢结构厂房选择此选项，程序将按照《抗规》9.2章内容进行控制。

1.门式刚架轻型房屋钢结构，选择此选项时，不再按《抗规》9.2章内容控制，仅执行《门规》。

2.不超过12层钢结构，按《抗规》8章内容进行控制，按8.3.2-1对框架梁柱板件宽厚比进行控制。

3.超过12层钢结构，按《抗规》8章内容进行控制，按8.3.2-2对框架梁柱板件宽厚比进行控制。

2) 设计规范应根据各个规范不同的适用条件选择。

存在砼构件时，程序自动按《砼结构设计规范》（GB50010-2002）进行计算。

0. 《钢结构设计规范》（GB50017-2003），适用于工业与民用房屋和一般构筑物。

1. 《门式刚架轻型房屋钢结构规程》（CECS102：2002），适用于主要承重结构为单跨或多跨实腹门式刚架，具有轻型屋盖和轻型外墙(低烈度地区也可采用砌体)，无桥式吊车或有起重量不大于20T的A1~A5工作级桥式吊车或3T悬挂式起重机的单层房屋钢结构。

2. 《轻型钢结构设计规程》（上海市标准DBJ－68－97）3. 《冷弯薄壁型钢结构设计规范》（GB50018），适用于建筑工程的冷弯薄壁型钢结构。

3) 设计控制参数根据选择的规范给出规范规定的柱的长细比、梁的挠跨比、柱项位移等的限值。

《钢规》相应内容在“附录A结构或构件的变形容许值”中规定。

《门规》相应内容在“3.4变形规定”和“3.5构造要求”中规定。

《薄规》相应内容在“4.3构造的一般规定”中规定。

4) 多台吊车组合时的荷载折减系数只有选择计算规范为《钢规》时适用，相应内容在《建筑结构荷载规范》（GB50009－2006年版）5.2.2条款。

PKPM（STS）建厂房模型-五日学会•-钢结构咨询平台成立于2008年7月，欢迎广大从业人员及爱好者加入，共建我们的家园！•本套讲解由本论坛斑竹分频器制作！感谢！第一讲：STS建模及计算1.打开STS软件，界面如下图，输入建立文件名称2.门式钢架网线输入向导：输入相关的建模参数；通过这个菜单可以建立相对比较复杂的二维模型。

3.输入模型后，接下来就是定义截面柱子大小；根据厂房的结构型式，选择合理的截面型式，估计截面的大小。

4.将定义的钢柱布置在相应的位置上，注意钢柱的偏心位置。

5.接下来，同样道理定义梁截面的大小；这里注意变截面梁大小头的位置，应分别定义。

6.通过定义好的梁截面，布置截面的相应位置。

7.定义柱跟梁的计算长度：门式钢架梁柱一般计算长度可以根据二个隅撑间的距离来确定；钢结构平面平面外的计算长度跟据次梁的位置来确定。

8.定义铰接构件及支座情况：不带行车门式钢架一般柱底是铰接的，带行车的钢柱一般是钢接的；砼柱钢梁的屋面，一般梁是铰接的。

9.输入恒载：根据厂房的荷载情况，输入恒荷载。

10. 同样道理，输入活载。

11.输入左风荷载，一般选择自动输入，如遇到体型比较复杂的建筑，应根据建筑物的体型按荷载规范要求输入。

12.同样情况右风荷载也一样。

13.等模型初步建好后，接下来先择参数输入这一项；第一分项是结构类型：这一栏先择建筑的结构类型及计算遵循的设计规范。

14.参数输入的第二分项：总信息参数；选择合适的钢材等级，结构重要性系数等。

15.参数输入的第三分项：地震计算参数；按荷载规范要求输入合适的数值。

16.参数输入的第四分项：荷载分项及组合系数：此分项一般是默认要求，如需要更改也可以。

7.定义柱跟梁的计算长度：门式钢架梁柱一般计算长度可以根据二个隅撑间的距离来确定；钢结构平面平面外的计算长度跟据次梁的位置来确定。

17. 建模完成后，可以进入计算菜单，计算后，选择相应的包络图查看。

18.这是配筋包络和钢结构应力图，图中表示的是钢构件的应力比，如不满足，将以大于1的红色表示；然后再回过对去调截面大小。

PKPM STS 门式刚架设计步骤与要点序号内容步骤操作图例规范标准要求注意事项1快速建模1、屋面坡度设置：排水坡度：1/20~1/8；根据所在地区雨量大小确定2、荷载取值：一般取0.25 kN/m2永久荷载：结构自重；屋面；吊挂荷载等屋面活荷：刚架：标准值0.5kN/m2; (A>60m2时，0.3 kN/m2);屋面檩条：0.5kN/m2施工或检修集中荷载：设计屋面板和檩条时，1.0 kN风荷载：德州取0.45kN/m2雪荷载：德州取0.35kN/m2，刚架活荷载按此控制。
